Восстановление работоспособности тачскрина Samsung J400F

Попал в ремонт Samsung J400F с жалобой на то, что экран не реагирует на прикосновения.

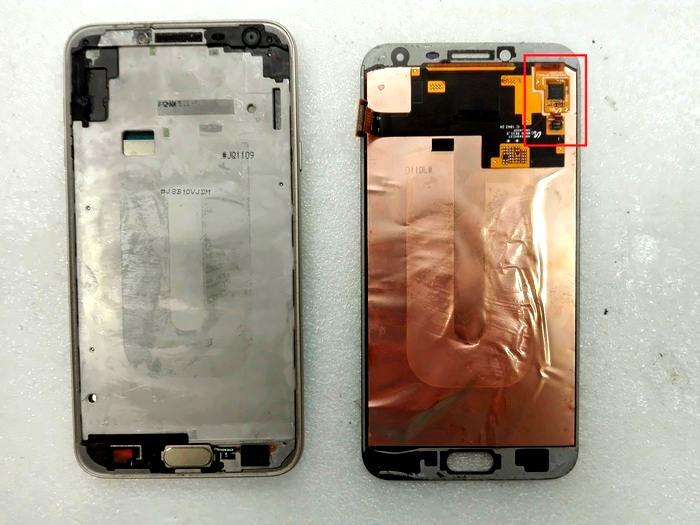

Прогреваем на сепараторе и тонким слоем пластика с помощью спирта (дисплей по технологии Super AMOLED, подсветки нет, так что залить что либо нечего) отделяем модуль от корпуса. Нас интересует именно эта часть, выделенная красным — шлейф тачскрина, который крепится к основному шлейфу дисплейного модуля:

samsung j400f

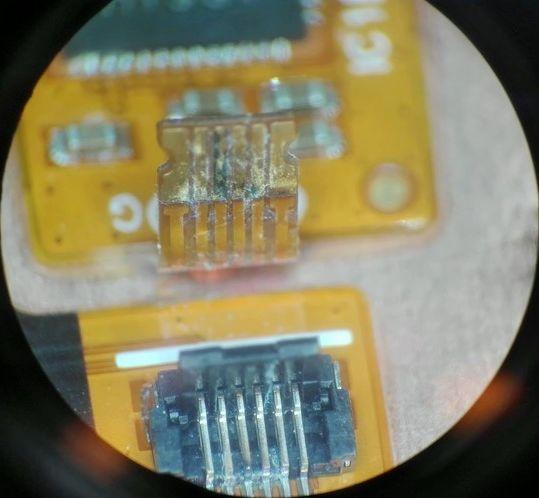

Извлекаем шлейф тачскрина из коннектора и наблюдаю такую картину в микроскоп. Да, все как и предполагалось: попадание влаги и повреждение шлейфа коррозией.

шлейф тачскрина

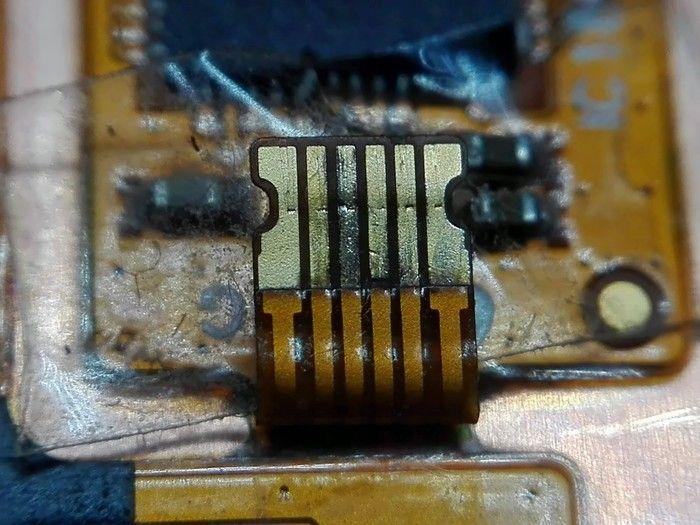

После очистки от окислов и нагара:

шлейф тачскрина

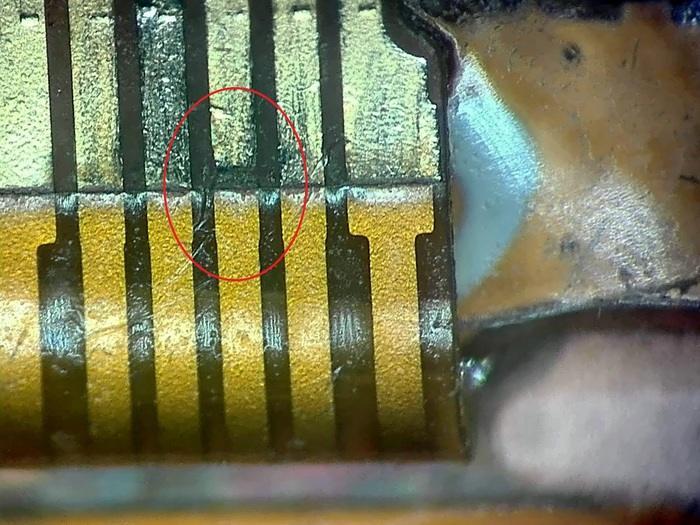

Та самая токопроводящая дорожка, из-за которой тачскрин предположительно перестал работать. Ещё ближе:

шлейф тачскрина

шлейф тачскрина

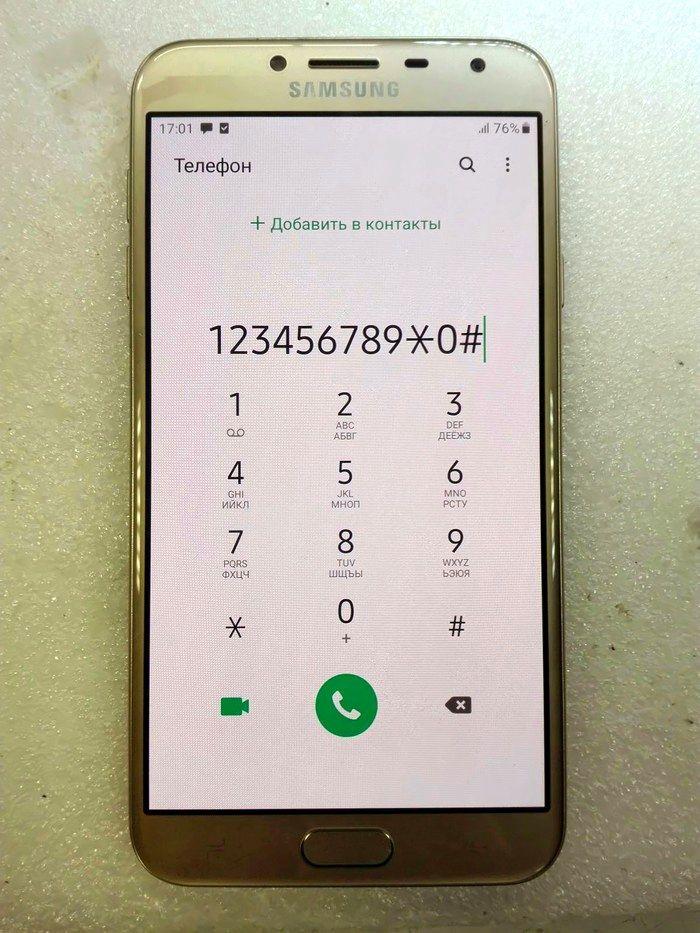

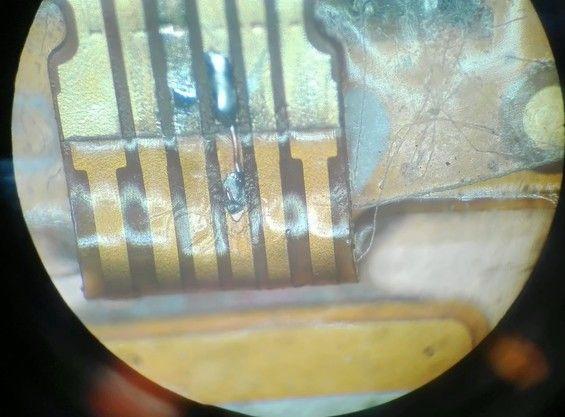

Восстанавливаем дорожку, подкидываем и проверяем:

samsung j400f

Проверка платы дефектов не выявила, проверив все функции телефона, смело можно вклеивать дисплей и выдавать клиенту.
