Хоть мы и стараемся выкладывать самые отборные случаи, без банальных ремонтов типовых неисправностей, но на этот раз будет типовуха iphone 6 plus. У телефона одна единственная проблема: не работают камеры и фонарик.

Ситуация довольно распространенная среди телефонов, которые часто роняют или подтапливают верхнюю часть телефона.

При включении камеры появляется чёрный экран и всё на этом. Фонарик, так же как и вспышка, не работают. Без диагностики и так ясно, что нужно поменять стабилизатор камеры u2301.

стабилизатор камеры u2301

стабилизатор камеры u2301

2 микросхемы, окружённые конденсаторами: верхняя отвечает за главную кнопку, нижняя — питание камеры. Снимаем и ставим другую с донора. Вот сама микросхема на микро сим карте от айфона:

стабилизатор камеры u2301

Но как обычно просто так легко не часто бывает. Включаем и…

iPhone 6 plus: не работают камеры и фонарик

Тачскрин отказал !? Телефон уже был восстановленный неизвестно где. Присутствовала одна перемычка под контроллером тачскрина. Снимаем всё это дело и ставлю свои с обязательным дублированием пяти контактов:

iPhone 6 plus: не работают камеры и фонарик

Если этого не сделать, то тачскрин либо вообще не будет работать, либо через раз в зависимости от погоды (от холода будет отказывать, а при жаре начнет тормозить, тупить и сам звонить в налоговую). Ставим всё это дело на место:

iPhone 6 plus: не работают камеры и фонарик

И идем запускать камеры. Не включается. Подключаю к компьютеру с помощью данной штучки и смотрю потребление при запуске:

iPhone 6 plus: не работают камеры и фонарик

Верхнее значение это входящее напряжение на плату.

Среднее значение показывает выход на аккумулятор и нижнее значение — текущее потребление самим телефоном.

При единоразовом нажатии на кнопку включения сразу появляется потребление в 600 мА и держится. А должно подниматься до 120 мА и падать в 0.

А закипел процессор.

iphone 6 plus процессор

процессор

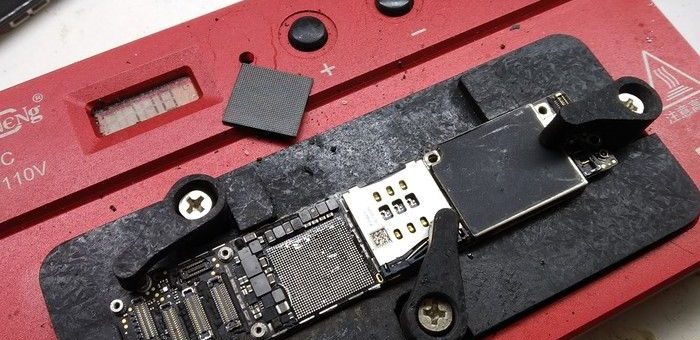

Капля спирта очень быстро закипает, давая пары чистейшего спирта для настроения. Будем реболлить. Процессор уже снимали, т.к он без компаунда, поэтому нижний подогрев на 90 градусов и фен на 180. Ушло на эту процедуру меньше минуты:

iPhone 6 plus: не работают камеры и фонарик

Процессор сидел на сплаве розе (припой, температура плавления 94 градуса). Зачищаем остатки припоя по максимуму, так как при смешивании Розе с любым другим припоем становится хрупким и любой удар или падение с небольшой высоты скажется на качестве пайки:

iPhone 6 plus: не работают камеры и фонарик

Как раз попробуем новые магнитные трафареты для процессоров. Упаковываем микросхемы в кроватку и размазываю каплю флюса, что бы шарики припоя прилипали и не вываливались из лунок:

магнитный трафарет

магнитный трафарет

Засыпаем припой — диаметр шариков 0.25 мм

магнитный трафарет

Разравниваю всё это дело в каждую лунку и дую феном на минимальном потоке воздуха с температурой 240.

iphone 6 plus процессор

реклама

Дальше попытка установки процессора обратно. Подогрев на 110 градусов и фен на 240.

iPhone 6 plus: не работают камеры и фонарик

Телефон с первого раза запустился. Но, камера так и не заработала.

iPhone 6 plus: не работают камеры и фонарик

Ладно. Пришло время замеров сопротивлений. Опять снимаем стабилизатор камеры и вижу болтающийся пятак. Вообще не вопрос. Срезаем и восстанавливаем:

iPhone 6 plus: не работают камеры и фонарик

Вот, опять проблема на ровном месте.

Этот вывод отвечает за запуск камеры. То есть Вы нажимаете на значок камеры, процессор тем временем генерирует сигнал 1.8 вольт на этот выход и запускает стабилизатор, который выдает на камеры 2.85 вольта. Всё просто.

Сопротивление относительно земли в режиме диодной прозвонке должно быть 0.450 плюс минус 10%.

Но его вообще нет. А этот пятак идёт напрямую в процессор.

Опять его снимать… Не сел с первого раза как нужно.

Снимаем процессор и прозваниваем контакты:

прозваниваем контакты

прозваниваем контакты

Тестер пищит, значит просто процессор не сел как нужно.

На самом процессоре сопротивление относительно земли и сигнальной линии 0.760. Хорошо что не пробит, а то пришлось бы придумывать принудительную генерацию сигнала без участия процессора. Тогда бы не критично возросло потребление в режиме ожидания (на пару миллиампер).

Тут лёгкий случай.

Накатываем шары заново, но на этот раз немного иначе:

iPhone 6 plus: не работают камеры и фонарик

Нижний подогрев на 300 градусов без участия паяльного фена и паста сама расплавилась на процессоре. Шарики стали ровнее, да и процессор не получает локальный прогрев а нагревается равномерно и полностью. Трафарет не выгибает при этом.

Ставим процессор на место, прозваниваем контакты до стабилизатора. Всё хорошо. Запаиваем стабилизатор на место:

iPhone 6 plus: не работают камеры и фонарик

И:

iPhone 6 plus: не работают камеры и фонарик

Порядок. Проверяем всё оборудование: сеть, камеры, гироскопы, микрофоны, вайфай и т.д. Процессор сел красиво.

Ставим новый дисплей и убираем на полку. Через день проверим всё по новой и тогда уже на выдачу клиенту.

С одной стороны помогла бы простая замена стабилизатора, а с другой — возможно и так пришлось бы реболлить процессор, т.к был в отвале. Не знаю как оно было на самом деле, но:

Увидимся…
