Замена стекла iPhone 4

Благодаря этому руководство, вы самостоятельно сможете поменять стекло или заменить экран в iPhone 4. Замена модуля дисплея даст вам новое стекло, сенсорный экран и жк дисплей. LCD экран приклеен к стеклу на заводе и разделить их без повреждений очень трудно. После успешной замены дисплейного модуля в айфоне 4, рекомендуем защитить Ваш новый дисплей от царапин, необходимо установить защитную пленку.



Инструменты для разборки iphone 4

• Пластиковые инструменты Открытие
• Небольшую плоскую отвертку
• Spudger
• iPhone 4 5-точка Pentalobe отвертка , если iPhone имеет внешние винты pentalobe
• iPhone SIM-карты инструмент для извлечения или скрепкой



Шаг 1 — Задняя панель айфона 4

Задняя крышка iPhone 4 может иметь либо 2 # 000 Phillips винта или Apple 5-Point «Pentalobe» винта. Проверьте, какие винты у вашей модели, и убедитесь, что вы также имеете правильную отвертку, чтобы их выкрутить.

Удалите два 3,6 мм Pentalobe или Phillips # 000 винта рядом с док-коннектором. Во время обратной сборки, мы рекомендуем Вам заменить 5-угольными винтами аналогичные винтам Phillips.

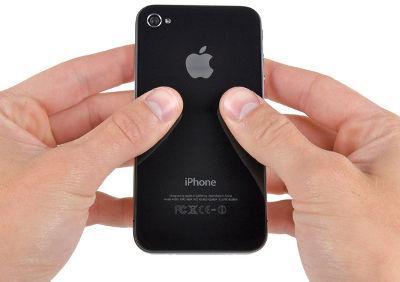

Шаг 2 — Снимаем заднюю панель



Нажмите на заднюю панель в верхней части iPhone 4 и отодвиньте панель на 2 мм.

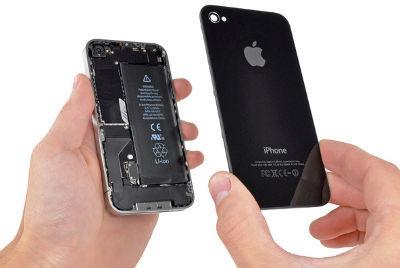

Шаг 3 — Снимите заднюю крышку iPhone 4

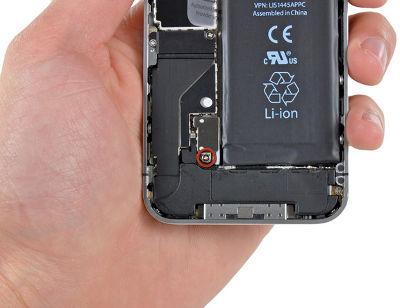

Шаг 4 — Батарея iphone 4

Открутите один 2,5 мм Филлипс винт, удерживающий разъем батареи к плате. Некоторые модели могут иметь 2 винта, один из которых удерживает контактную площадку, которая расположена выше винта.

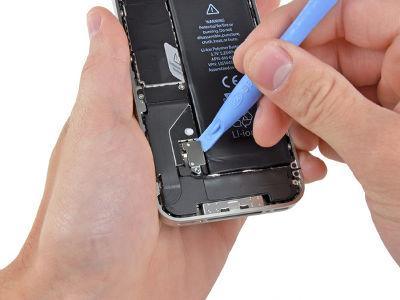

Шаг 5 — Металлический разъем

Используйте iPod opening tool для снятия разъема батареи подцепив его ближе к верхним и нижним краям iPhone 4. Будьте очень осторожны, нужно только приподнять металлический разъем, а не черный разъем на материнской плате. Если вы попытаетесь поднять разъем платы, вы можете сломать разъем полностью.



Шаг 6 — Извлекаем батарею из iphone 4

Потяните за прозрачный пластиковый язычок что бы вытащить аккумулятор iPhone. Будьте осторожны при извлечении батареи с пластиковым язычком. В некоторых моделях, Apple использует большое количество клея, что делает практически невозможно вытащить батарею таким образом, и следовательно можно оторвать пластиковый язычок.

Для извлечение батарей, воспользуйтесь пластиковой палочкой. Для этого подцепите батарею с правой стороны, так как там вообще не используется клей.

Извлеките аккумулятор.

Перед заменой или повторной установкой батареи, убедитесь, что контактные площадки (показано красным) правильно расположены рядом с аккумуляторной батареи.

Перед сборкой убедитесь, что все металлические контактные площадки чистые, если нет, воспользуйтесь специальную смазку, например Windex (96% этанола спирта, и убедитесь, что контакты сухие, после протирки). Кожный жир на пальцах может нарушить электропроводимость некоторых контактов и вызвать помехи.



Шаг 7 — Извлечение SIM-карты из iphona 4

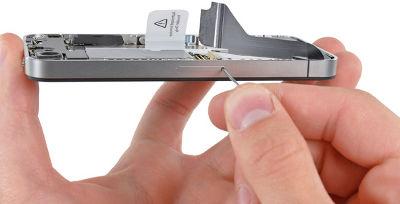

Использование инструмент для извлечения SIM-карты или скрепку для удаления симки и ее держателя.

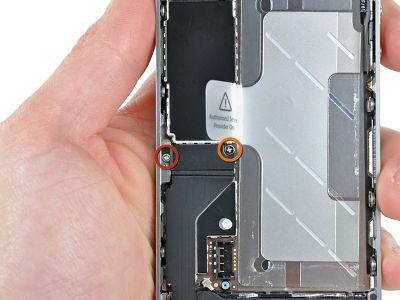

Шаг 8 — Док станция IPhone 4

Удалите следующие два винта:

• Один 1,2 мм Phillips
• Один 1,6 мм Phillips

Вытащите тонкий стальной разъем док-станции кабельного отсека в iPhone 4.

Перед сборкой обязательно почистите контактные площадки на крышке кабеля разъема док-станции.



Шаг 9 — Разъем док-кабеля

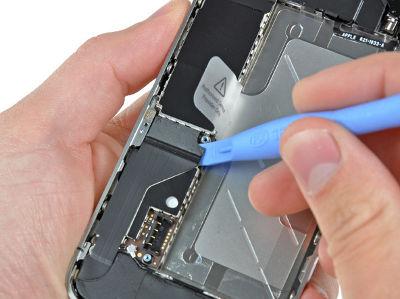

Аккуратно приподнимите разъем док-кабеля вверх от системной платы.



Шаг 10 — Шлейф док-станции

Аккуратно снимите шлейф док-станции и нижнего динамика. Не прилагайте чрезмерных усилий для отсоединения шлейфа док-станции от системной платы, можно легко порвать кабель.



Шаг 11 — Антенна

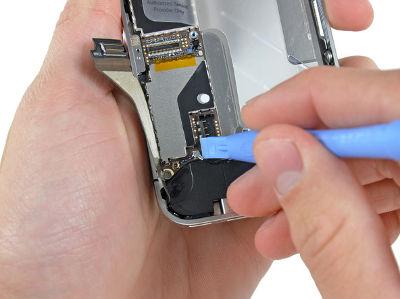

Отсоедините нижний разъем антенны вверху из своего гнезда на плате.



Шаг 12 — Крепеж системной платы айфона 4

Открутите 1,9 мм Филлипс винт в нижней части, который держит материнскую плату к корпусу.



Шаг 13 — Wi-Fi антенна iPhone 4

Выкрутите следующие 5 винтов, крепящих Wi-Fi антенну к плате:

• Один 2,3 мм Phillips
• Два 1,6 мм Phillips
• Один 1,4 мм Phillips
• Один 4,8 мм Phillips

При сборке, начните с 4,8 мм Philips винта, а затем с 2,3 мм. Это делается для того, чтобы не перепутать последовательность, и избегать поломки LCD и сенсорного экрана. Также убедитесь в том, что длинный 4,8 мм винт Philips установлен обратно в правильном порядке. Поскольку он является основанием для Wi-Fi антенны и часто является виновником плохого Wi-Fi приема после сборки.



Шаг 14 — Вытаскивай вай-фай антенну

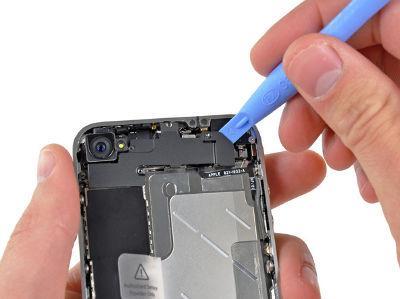

Слегка приподнимите верхний край Wi-Fi антенны от системной платы.

Вытащите Wi-Fi антенну с iPhone 4. Постарайтесь не потерять металлические зажимы на верхней крышке и 4,8 мм винт. Их потеря — это основная причина плохого Wi-Fi сигнала после сборки.



Шаг 15 — Задняя камера айфона

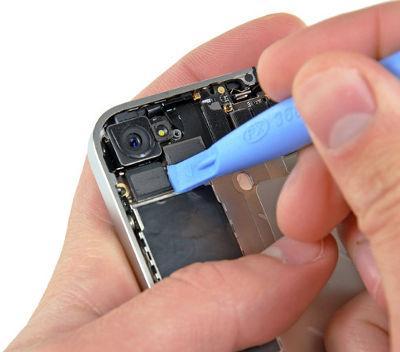

Осторожно поднимите и вытащите заднюю камеру из гнезда на плате.

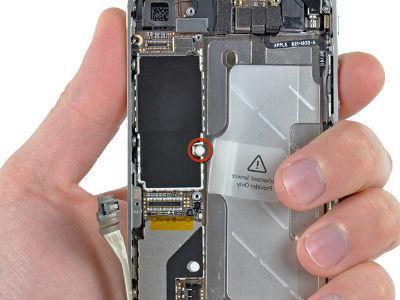

Шаг 16 — Гарантийный стикер и индикатор попадания воды

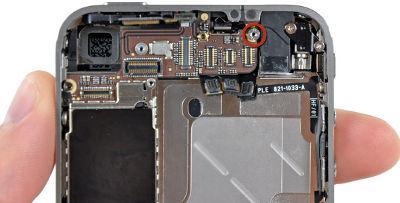

Удалите маленькую круглую белую наклейку — это гарантийный стикер и индикатор попадания воды, закрывающий винт рядом с язычком батареи. Выкрутите 2,4 мм Филлипс винт, который был спрятан под наклейкой.

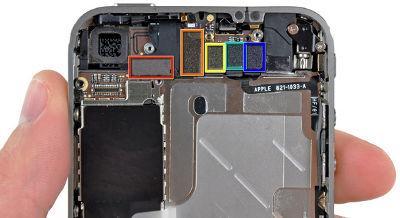

Шаг 17 — Шлейфы

Используйте краю пластиковый инструмент для открытия аккуратно приподнимите следующие разъемы и из глазниц на материнской плате:

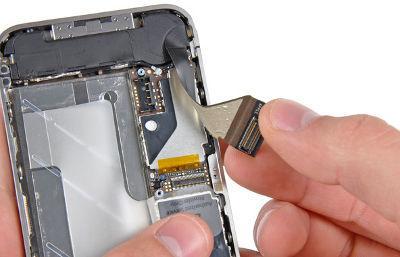

• шлейф тачсрина
• шлейф жк экрана
• разъем наушников и кнопки громкости кабеля
• микрофон
• шлейф передний камеры



Шаг 18

С помощью маленькой отвертки, выкрутите 4,8 мм винт рядом с разъемом для наушников. При сборке устройства, этот винт задает высоту Wi-Fi экрана, снятых ранее. Экран должен находиться на одном уровне с разъемом для наушников.

При сборке платы, убедитесь, что ее край находится под кругом, в противном случае винты не подойдут.

При сборке убедитесь, что небольшая резиновая прокладка находится на своем месте в верхней части материнской платы айфона 4. Без этой прокладки на материнской платы, может привести к повреждению шлейфа вокруг.

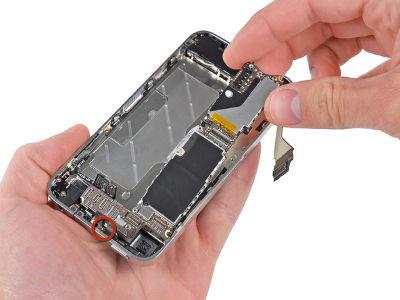

Шаг 19 — Материнская плата iphone 4

Осторожно снимите системную плату iPhone 4, отсоединив все кабели, которые могут попасться. Будьте осторожны, чтобы не повредить небольшой позолоченный контакт (отмечены красным цветом, в верхней части), — это очень хрупкая деталь.



Шаг 20 — Спикер

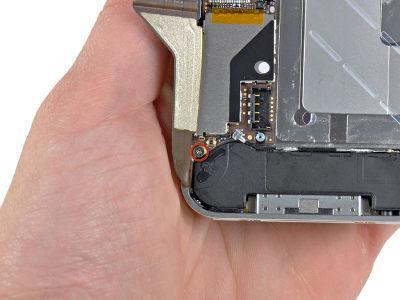

Снимите одну 2,4 мм Филлипс винт корпуса динамика в сторону внутренней части рамки.

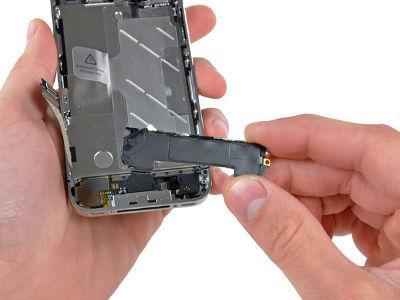

Шаг 21 — Динамик

Снимите корпус динамика iPhone 4.



Шаг 22 — Вибродвигатель

Выкрутите следующие 2 винта, удерживающих вибродвигатель к внутренней рамке:

• Один 6 мм Phillips
• Один 1,4 мм Phillips

Вытащите вибродвигатель iPhone 4.

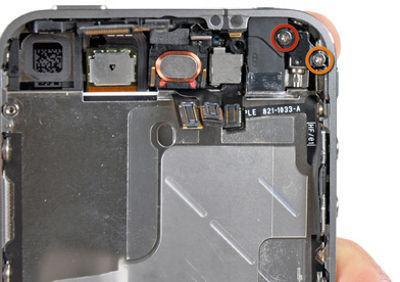

Шаг 23 — Разъем наушников

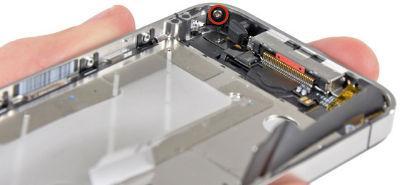

Открутите 1,5 мм Филлипс винт на передней панели рядом с разъемом для наушников.

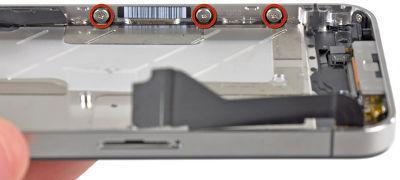

Шаг 24 — Боковая кнопка громкости на iPhone 4

Выкрутите 3 больших 1,5 мм Филлипс винта вдоль боковой кнопки громкости на iPhone 4. Не потеряйте шайбы под каждым из винтов.

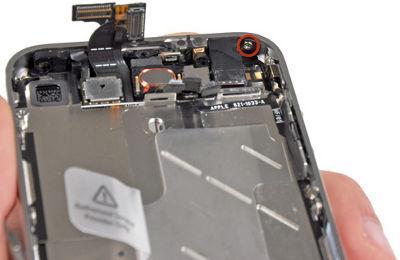

Шаг 25 — Микрофон

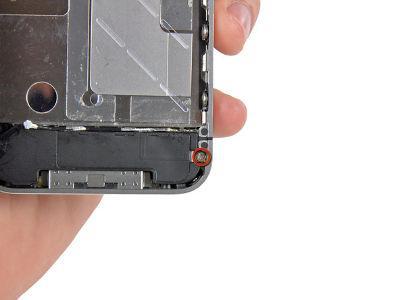

Открутите 1,5 мм Филлипс винт возле нижнего микрофона.



Шаг 26 — Док-станция

Выкрутите 1,5 мм Филлипс винт рядом с шлейфом от разъем док-станции.

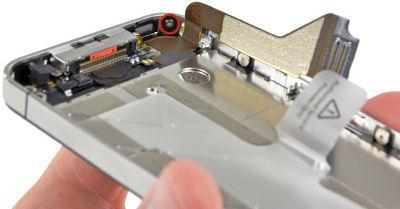

Шаг 27 — Держатель sim карты и кнопки спящего режима

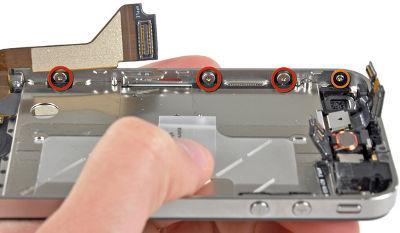

Открутите 3 больших 1,5 мм Филлипс винта вдоль держателя SIM карты iPhone 4. Не забывайте про шайбы под каждым из винтов.

Открутите 1,5 мм Филлипс винт возле кнопки спящего режима.

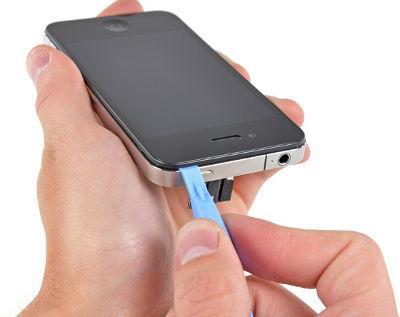

Шаг 28 — Вскрытие передней панели Iphone 4

Вставьте инструмент для вскрытия в зазор между резиновой рамкой вокруг стеклянной лицевой панели и стальным внутренним каркасом. Не пытайтесь вставить инструмент между стеклом и резиновой рамкой.

Аккуратно приподнимите верхний край передней панели от внутренней стальной рамки.

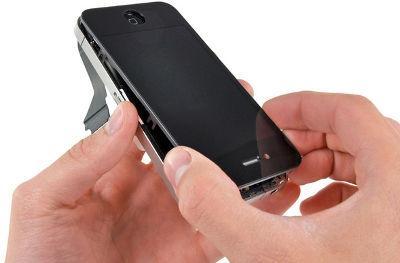

Шаг 29 — Отделение передней панели

Осторожно отделите верхний край передней панели от внутренней стальной рамке.

Осторожно отделите нижний край передней панели от внутреннего стального каркаса.

Будьте осторожны, иногда кнопка Home прилипает к передней панели и Вы можете порвать шлейф от нее.

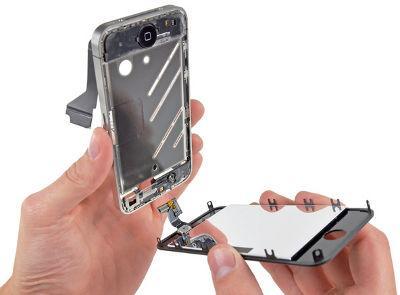

Шаг 30 — Тачскрин и шлейф экрана

Перед повторным креплением передней панели к внутреннему стальному каркасу, убедитесь, что шлейфы от LCD экрана и тачскрина не перекручены и не защемились между внутренней рамкой и передним модулем — это может привести к повреждению кабеля. Когда на передней панели правильно установлен шлейф от LCD и сенсорного экрана должны быть рядом друг с другом и одинаковой длины, и должна просто висит над стальной рамой.

При замене переднего модуля помните, что возможно, придется повторно менять решетку динамика и прозрачные пластиковые кольца вокруг передней камеры. Все зависит от того, где вы купили запасные части от Iphone 4.

После сборки, защитить Ваш новый дисплей от царапин, приклеив на него защитную пленку.



Шаг 31 — Замена экрана Iphone 4

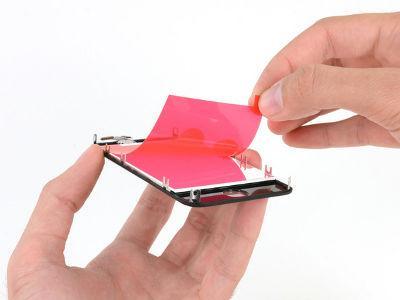

Как правило новые жк экраны для Iphone 4 поставляются с красной пластиковой пленкой на задней панели lcd дисплея. Если у Вас такой, воспользуйтесь язычком возле кнопки Home, чтобы снять пленку с lcd экрана перед установкой нового дисплея в iPhone.
