Как научиться ремонтировать смартфоны?

Давно было желание написать статью не о том, как ремонтировать, а о том с чего можно начать в компонентном ремонте новичкам.

Под «новичками» я имею в виду не тех, кто сегодня поменял дисплей на айфоне, а завтра уже хочет восстанавливать наглухо перекопанные платы. Речь пойдет о тех, кто уже умеет паять разъемы, микрофоны и прочее, а к микросхемам пока по каким-то причинам боится прикасаться. Подобного рода страхи абсолютно неоправданные, все приходит с опытом и поначалу никто не умеет.

С чего стоит начать?!

Если вы уже как-то меняете разъемы, то примерно представляете при скольких градусах ваша китайская станция начинает плавить припой. Иногда лучше выставить немного поменьше и потом прибавлять +10 градусов, если микросхема все-таки не снимается.

Диагностика – 80% ремонта

Самое сложное в компонентном ремонте – диагностика. А правильная диагностика – 80% ремонта. Поэтому, для примера, возьмем проблему, которая легко диагностируется, но при этом все же требует навыков в замене.

lenovo a328

Lenovo A328, не прошивается, выдает ошибку при прошивке. Для начала точно убеждаемся, что проблема аппаратная (мы попробовали разные версии прошивок, прошивальщиков, кабелей и портов в компьютере).

Телефон для примера выбран не с проста, поскольку старые аппараты на Mediatek самые лучшие варианты для тренировок. С ними можно работать с минимальным набором оборудования.

Как научиться ремонтировать смартфоны?

Микросмема памяти

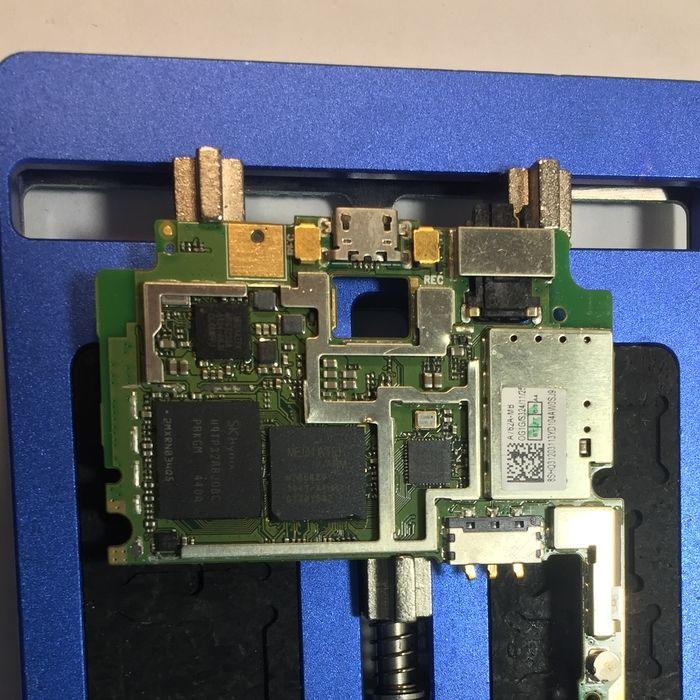

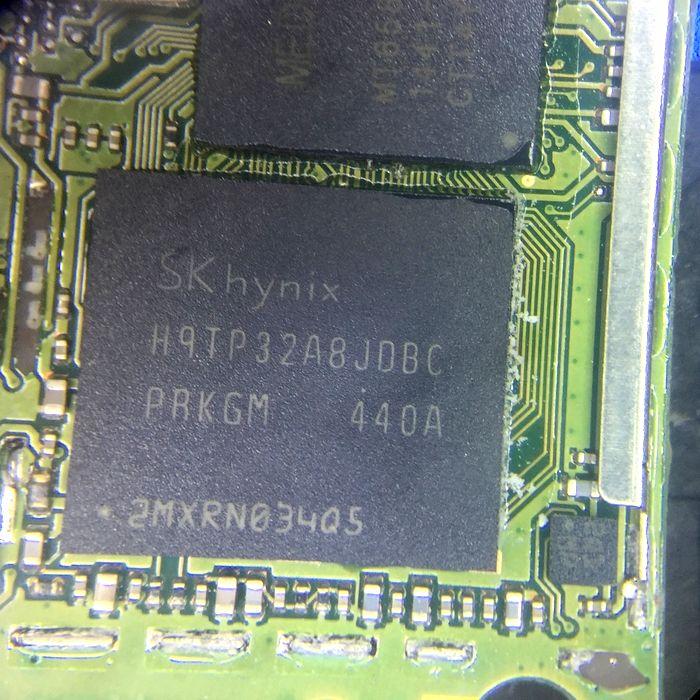

Находим саму микросхему памяти на плате.

дремель

Без достаточной сноровки к ней будет проблемно подобраться поначалу, поэтому можно убрать лишние экраны для более простого доступа к микросхеме. Берем дремель и выпиливаем все ненужное, можно обойтись и кучасками.

В последующем, дремель все равно будет необходим в ремонте, поэтому рекомендуем им обзавестись

Как научиться ремонтировать смартфоны?

Устанавливаем плату в держатель, благо в Китае сейчас на любой бюджет можно купить (основное правило – чем тяжелее, тем лучше).

Скальпель и наборы насадок с разными углам закругления, продается там же. Кто-то использует самодельные инструменты из шила, лезвия и пр, тут дело удобства.

Как научиться ремонтировать смартфоны?

И отчищаем компаунд по краям микросхемы, которую требуется снимать. Делается это для того, чтобы smd-элементы, которые залиты смолой не снялись вместе с микросхемой, когда будет производиться демонтаж. И несмотря на то, что в данном случае компаунд не задевает элементы, рекомендую пользоваться этим всегда просто для перестраховки.

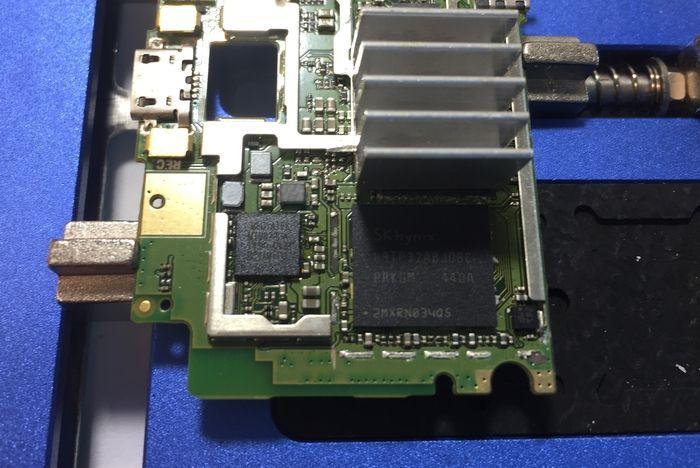

ставим охлаждение

Из-за того, что нереально нагреть только одну демонтируемую микросхему, стоит позаботиться об охлаждении соседних, если конечно не планируете их снимать.

ставим охлаждение

ставим охлаждение

Греем феном

Греем феном сверху, прибавляя по 10 градусов (пока не найдем подходящую температуру). Ждем пока припой под микросхемой расплавится, о чем, скорее всего, будут свидетельствовать вылезающие шарики олова и поддеваем без особых усилий микросхему.

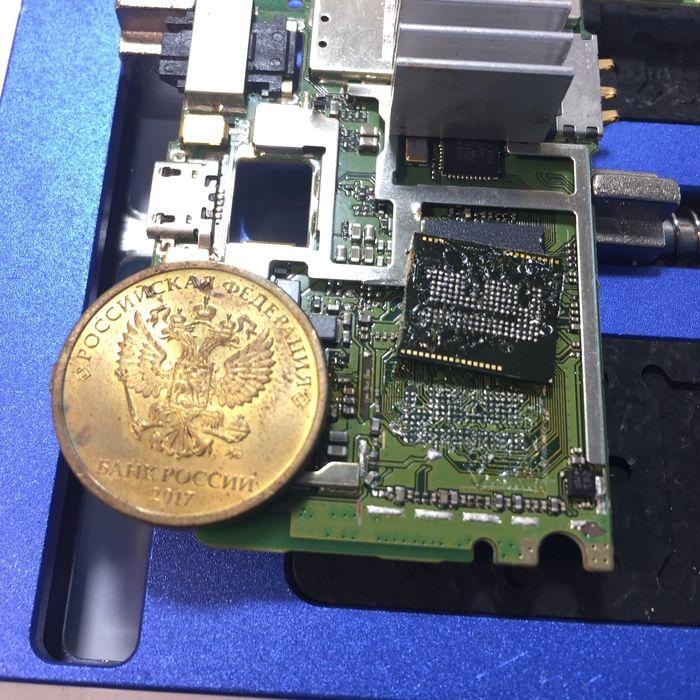

Большая часть работы уже сделана. Оплеткой и припоем отчищаем плату для установки новой микросхемы.

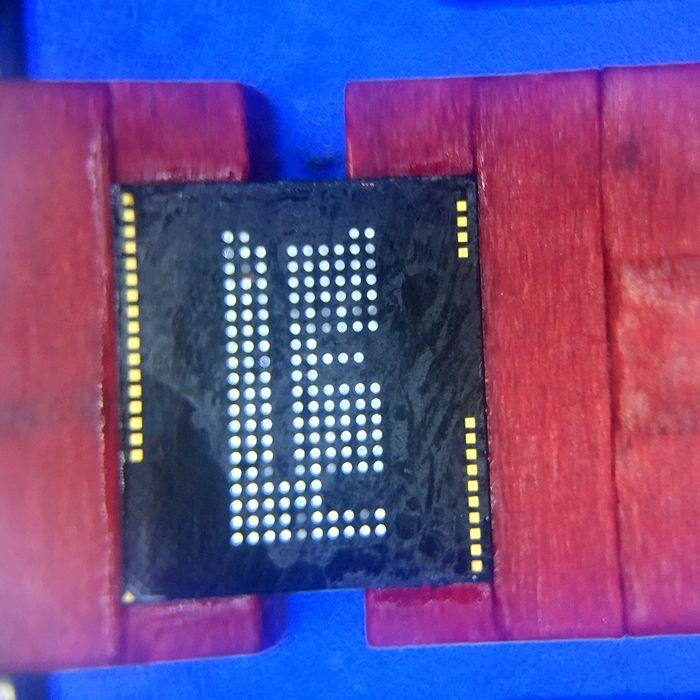

подготовка к установке

Дальше, если у вас есть программатор для работы с памятью, отчищаем снятую микросхему от припоя и накатываем через трафарет новые шарики, чтобы убедиться в ее неисправности.

программатор

программатор

Если же программатора нет, то просто берем микросхему с донора и припаиваем ее на плату.

Тут стоит немножечко остановиться. Если ты это делаешь 1-2-5 раз, то не забивай голову с preloder’ами, CID’ом, ревизией микросхемы и пр. Просто берем: микросхему того же сокета с телефона примерно того же года и впаивай на плату. С появлением проблем со временем разберешься, что от чего зависит. а поначалу слишком много теоретической информации скорее запутают, чем помогут.

Опять же старые МТК очень хороши в замене микросхем памяти, потому что имеют бесплатную утилиту для прошивки и пару утилит для восстановления служебной информации. Форматируем flashtool память, записываем прошивку, восстанавливаем служебные данные и все…
