Redmi Note 8T: микрофон

реклама

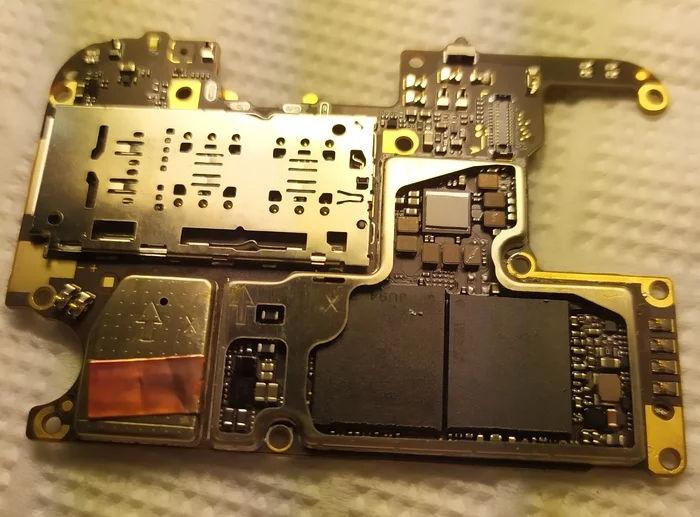

Сегодня у нас очередной ремонт в стиле «А что это может быть…» Итак проблема с аппаратом имеет следующий характер: во время звонка после ответа микрофон не работает (тишина) если в него сильно дуть то звонящему слышно шорох, примерно через секунд 10 раздается сильный писк в разговорном динамике и у звонящего его тоже слышно и постепенно начинает работать микрофон. Достаем плату и смотрим на нее, смотрим и смотрим.

redmi note 8t

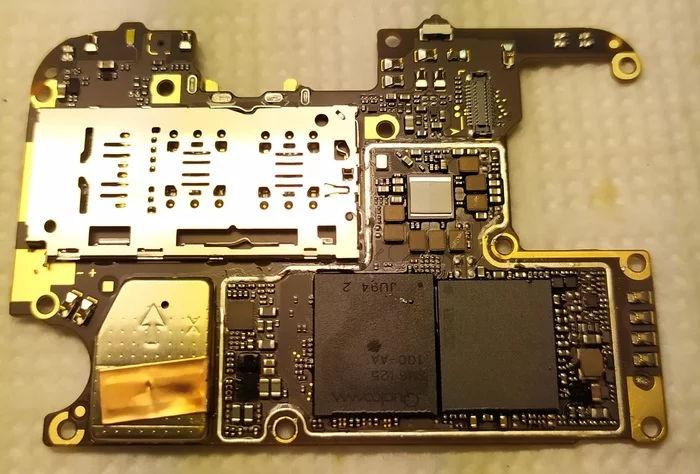

Забыл сказать, что с такой же одинаковой проблемой был сразу и обычный Note 8. С рабочего аппарата (у которого другие проблемы) был подкинут межплатный шлейф и нижняя плата. Также с аппаратов с неисправностью были подкинуты эти запчасти в другой аппарат. Проблема не в них. После этого я выпаял микрофон и решил прозвонить выводы под контролеры питания  PM и PMI, думая что звук,  как например, в Note5 завязан на PMI, но увы. Искал инфо и нашел фото платы с описанием микросхем на ней. И от оно чудо, под экраном левее процессора (де стрелка) установлен кодек, а под ним усилитель динамика. Итак отпаиваем

redmi note 8

Ближе в микроскоп

WCD9370

WCD9370

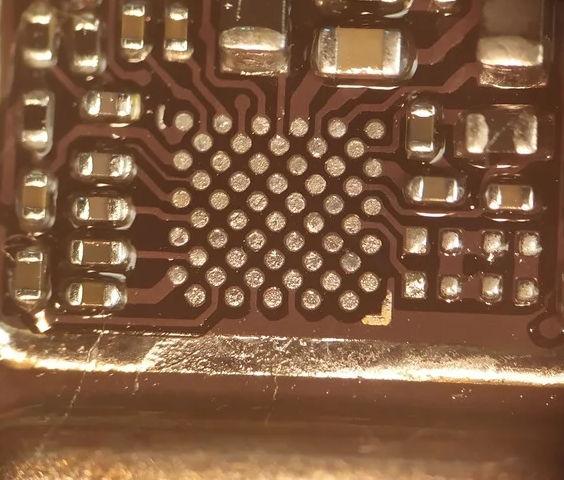

Итак WCD9370. Отпаиваем и зачищаем контакты. Кстати снимаю я микросхему в быстром режиме, так как рядом процессор на компаунде. Паяльник температура побольше, капля припоя на жало и прикасаясь к микросхеме греем и феном чуть-чуть подогреваем и в общем то все. В моем случае для таких процедур всегда работает паяльник 320 условных температурных единиц фен 250 🙂

реклама

WCD9370

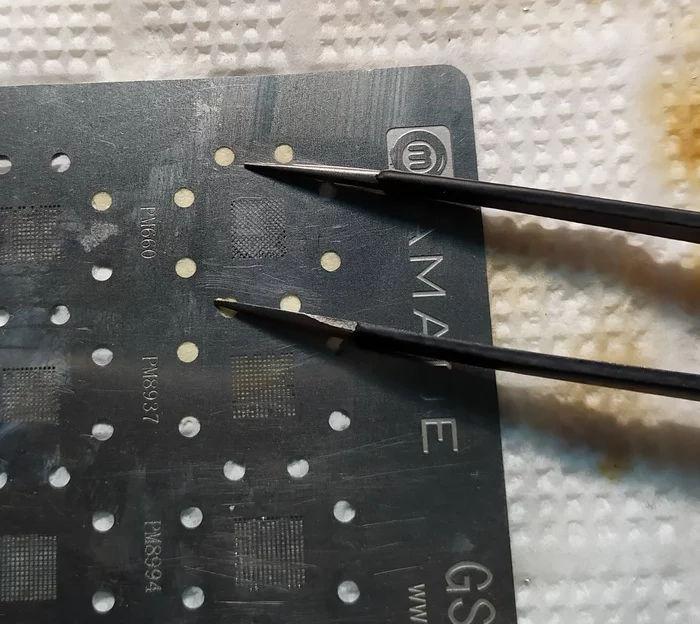

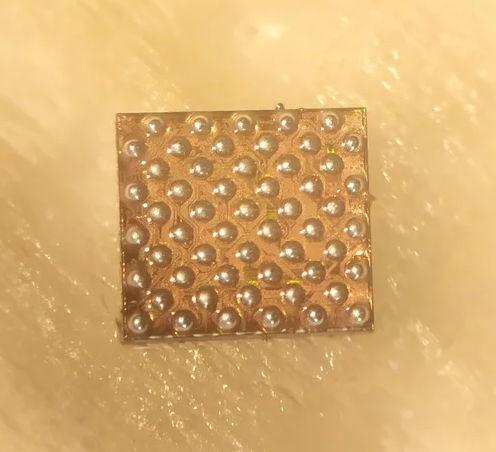

Подготавливаем микросхему, трафарет — паста — втираем — держим пинцетом и греем. В моем случае было откуда снять (Note 8 и Mi9t)

трафарет

Результат

WCD9370

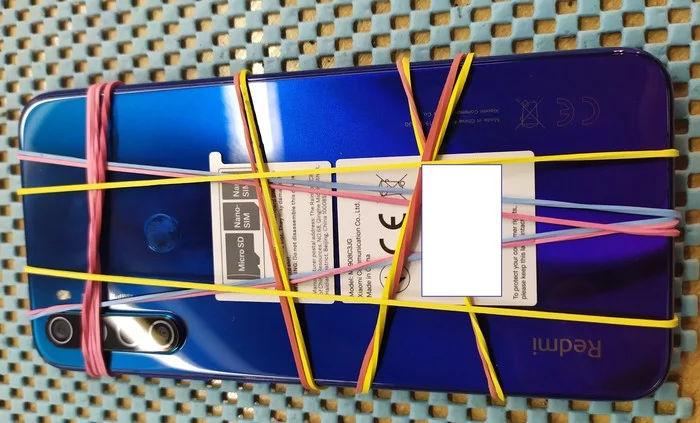

Запаиваем и проверяем. После проверки незабываем экран запаять. В моем случае данная процедура устранила дефекты на обоих аппаратах. Два дня тесты, сбоев в работе микрофона не обнаружено. Финишно собираем аппарат и отдаем.

redmi note 8t

Всем удачных и интересных ремонтов.
