Реанимация HP G6 с переводом на UMA

Имеем популярную модель ноутбука HP G6 с проблемой: нет реакции на кнопку. Сделать нужно было быстро, срочный ремонт. Построен на платформе: DA0R22MB6D0 rev: D

Первым делом конечно разборка и внешний осмотр. Дефектов не выявлено.

Далее замеряем сопротивление основных линий питания, вдруг где-то короткое замыкание… но нет, всё в порядке.

Далее подключаем питание 19 V и делаем замер дежурных напряжений: 3.3V и 5V на дросселях отсутствуют. ШИМ дежурки греется, но не очень сильно. Меняем на аналог, изменений нет.

Принято решение заменить мультиконтроллер, тут стоит ENE KB3930 QF A1. Меняем на аналогичный ENE KB930QF A1.

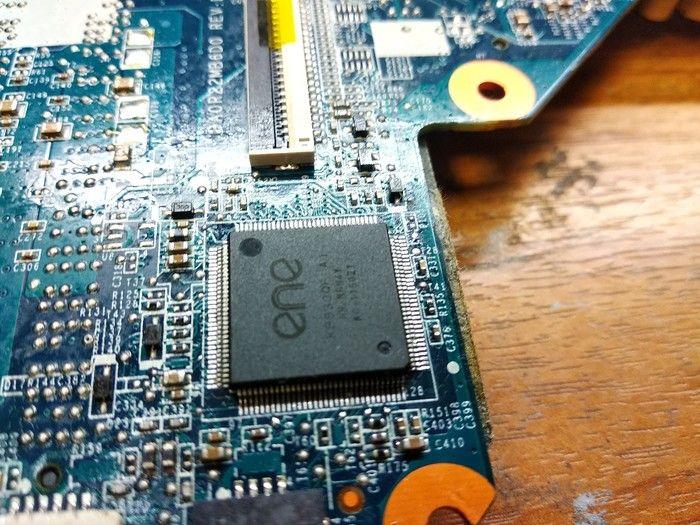

мультиконтроллер ENE KB3930 QF A1

мультиконтроллер ENE KB3930 QF A1

Проверяем на наличие изменений.

HP G6

Появилась реакция на кнопку, включается штатно.

Далее переустанавливаю систему с драйверами, и после установки драйвера дискретной видеокарты, система падает в синий экран после перезагрузки.

Переводим HP G6 на UMA

  1. Убираем резистор R422.
  2. Убираем диод D25.Реанимация HP G6 с переводом на UMA
  3. На место R254 ставим снятый R422
  4. Перепаиваем R128 на R125Реанимация HP G6 с переводом на UMA

После чего ноутбук работает.

Реанимация HP G6 с переводом на UMA
