Пришел ноутбук Асус N56VB. Аппарат давали какому то местному «инженеру», а до этого он путешествовал, судя по легенде, ни по одному сервису. Поступил с диагнозом нет изображения, хотя вроде как оно когда то там было, вообще у ноутбука действительно грустная судьба.

Предварительная диагностика

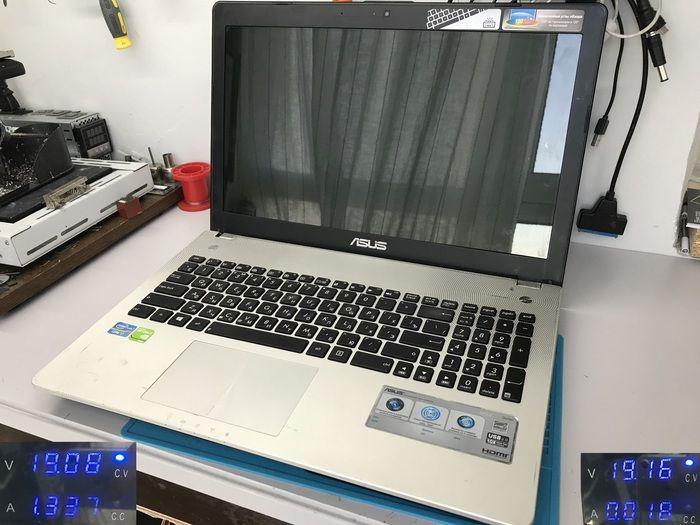

Подключаем ноутбук к ЛБП и видим, что при подаче напряжения на плату у нас нормальные 0.018 ампера, такое потребление может нам сказать что как минимум с входом у нас все в порядке и дежурное питание скорее всего присутствует.

asus n56vb

После нажатия на кнопку ноутбук начинает разгонять кулер на максимум, доходит до 1.337 Ампер и через непродолжительное время уходит на покой.

Давайте разденем нашего бедолагу…(

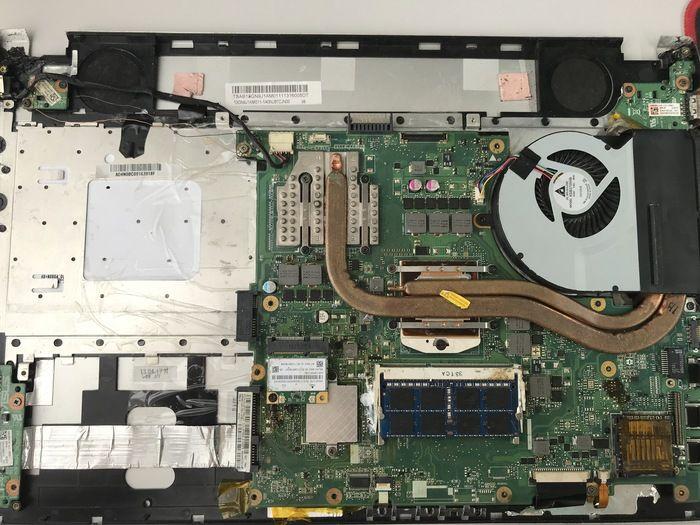

Разборка

asus n56vb

Раскрутив его я ахнул. Вся плата перепаяна, кругом следы не смытого флюса, причем есть участки, которые паялись спиртоканифолью, около хаба почему то термопаста, судя по всему это КПТ-8. Это всегда настораживает, есть конечно защитники этой термопасты, но к сожалению подделок на нее очень много и по настоящему качественную найти трудно, поэтому во многих сервисах покупают именно ее из за цены.

Что мы имеем: кнопка включения оторвана, вместо нее 2 проводка, хаб паян (причем на нем почему то 2 крестика нарисовано), паялись дросселя питания видеочипа (о них будет далее), короче живого места на плате почти нет, вся плата липкая…

asus n56vb

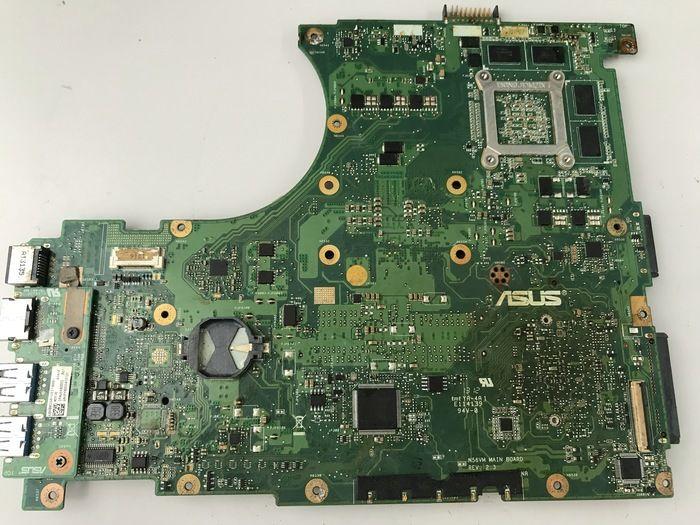

На обратной стороне тоже все не очень бодро: снята микрусхема картридера судя по всему, мультиконтроллер паян, место под хабом аж покоричневело от температуры.

Отмывка

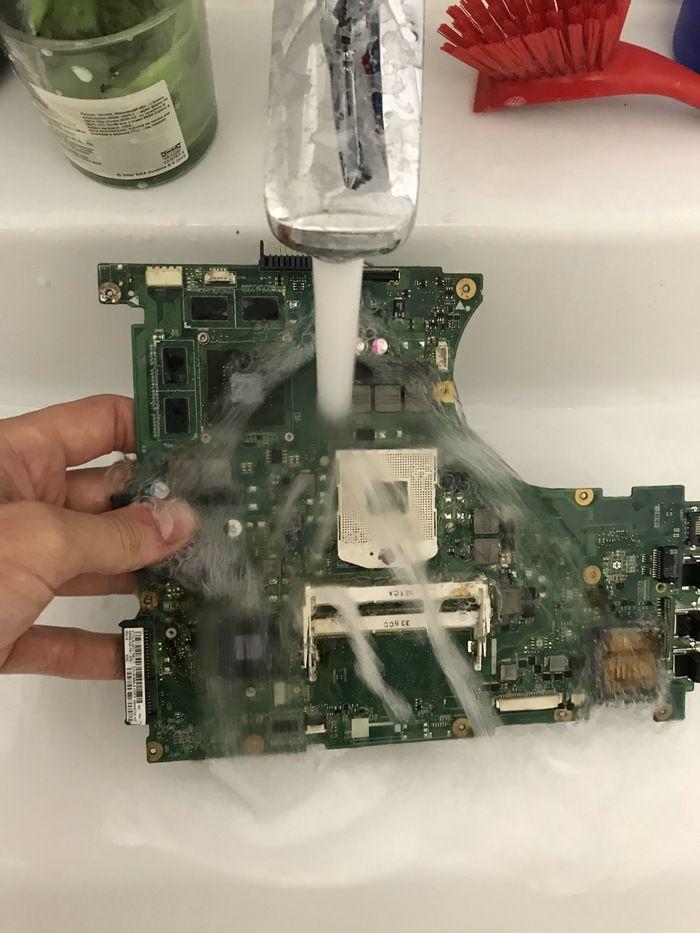

Решено начать с того, что эту плату нужно отмыть. Для начала водные процедуры, берем фери и идем в ванную…

отмывка asus n56vb

Кто-то может сказать, что так нельзя, но на самом деле можно, плата полностью обесточена, и кратковременные водные процедуры ей не повредят, намыливаем плату фери, берем мягкую щетку, что бы не сколоть и не снести элементы и нежно начинаем чистить.

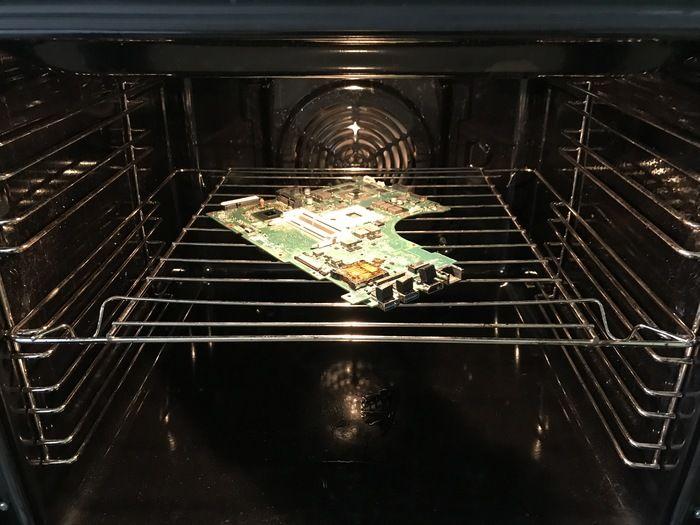

После всего несем ее в обычную духовку и закидываем внутрь, ставим 150 градусов и ждем 10 минут, после чего открываем и ждем пока остынет.

сушка asus n56vb

сушка платы: 150 градусов на 10 минут

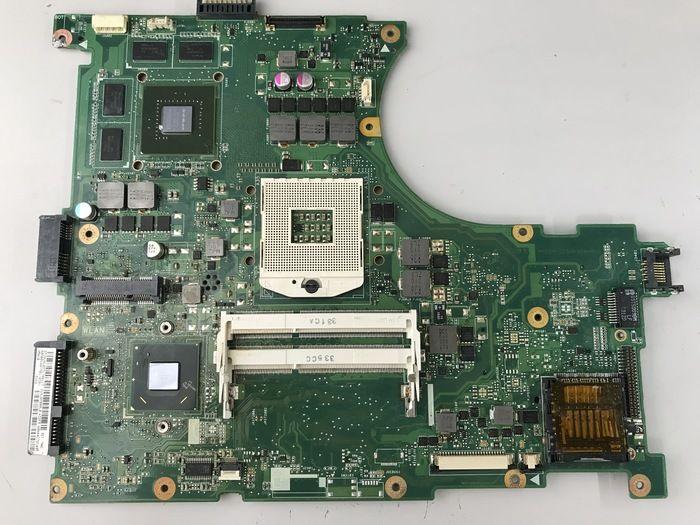

Далее берем спирт и fluxoff и начинаем оттирать самые въевшиеся места, после чего получаем уже приемлемый результат.

asus n56vb

реклама

Так приходится поступать когда плата была залита и требуется снять остатки: кофе, чая, молока, вина и тд.

Диагностика материнской платы

Теперь внимательно рассматриваем плату, детальный осмотр — это 80% диагностики!

Находим следующее:

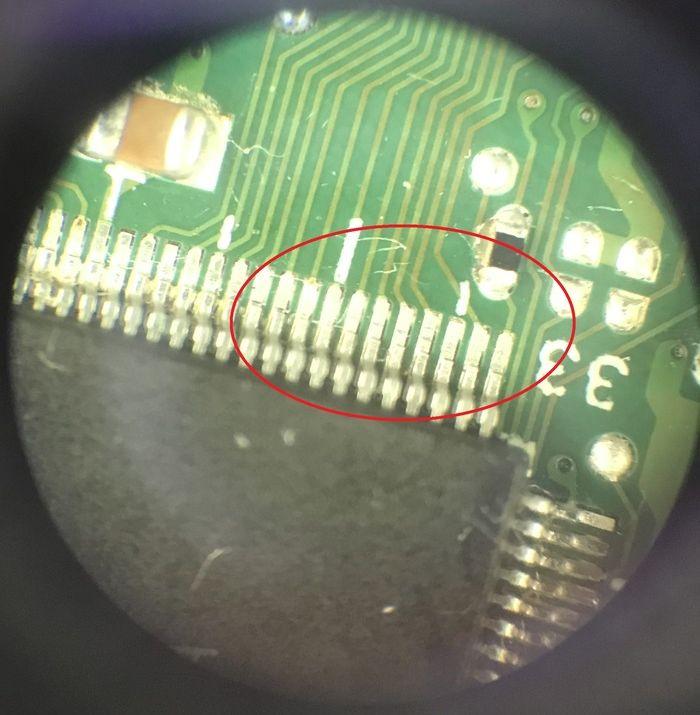

Группа ножек мультиконтроллера висит в воздухе, на фото плохо видно, но если аккуратно провести чем то тонким, например иголкой, то они начинают шататься.

asus n56vb

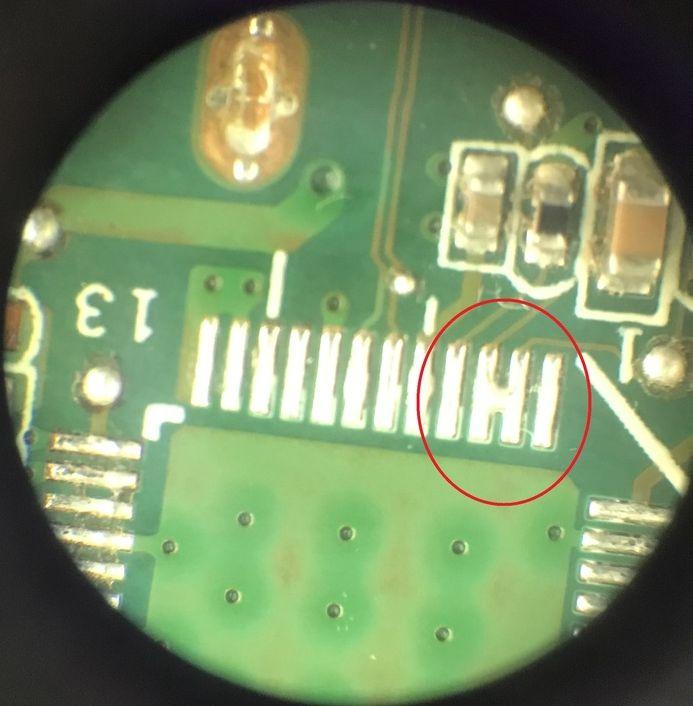

Когда снимали чип картридера, спаяли 2 ножки (возможно это и не повлияло бы никак, но как минимум это не хорошо, если это силовые контакты, то такой соплей можно замкнуть участок платы.

asus n56vb

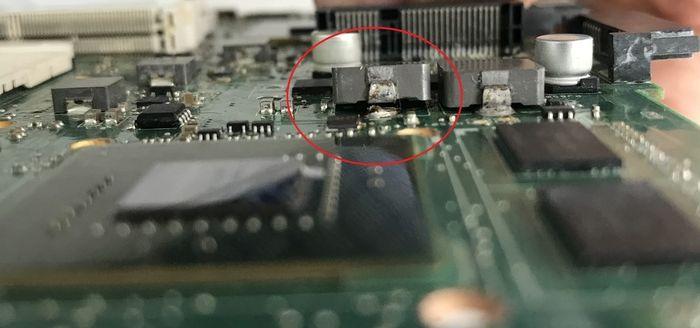

Один из 2-х дросселей видеочипа можно сказать в воздухе.

asus n56vb

Ремонт

Поправляем все недостатки, решено снять и заменить мультиконтроллер на другой, мало ли, так же ребол хаба (беспокоит качество его установки), т.к сильно поджаренный текстолит не добавляет уверенности, да еще и море флюса….

Убираем все сопли, и на всякий случай, перепрошиваем BIOS с чистым me регионом, все это делается сразу, что бы не терять время на подозрительные участки.

asus n56vb

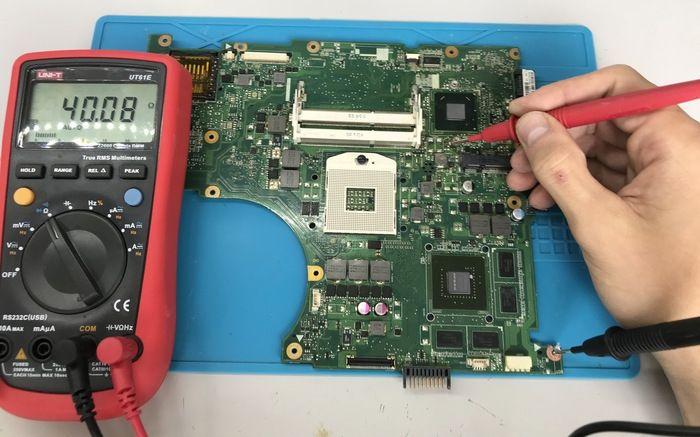

После реболла хаба (hm76) сопротивление почти не изменилось, оно составляет 40 Ом, что немного высоковато. Для хабов hm70-76-77 нормой является, обычно разброс от 16-35 Ом.

Тестирование

После всех процедур подаем питание и пробуем стартануть: изменения только в потреблении, оно стало 1.662 Ампера, но картинки все так же нет. Но экран, при включении, как бы заливается черным цветом, что наводит на определенные мысли: вероятнее всего ноутбук уже начал стартовать и у нас нет подсветки. Смотрим шлейф, отдираем защитный скотч и видим.

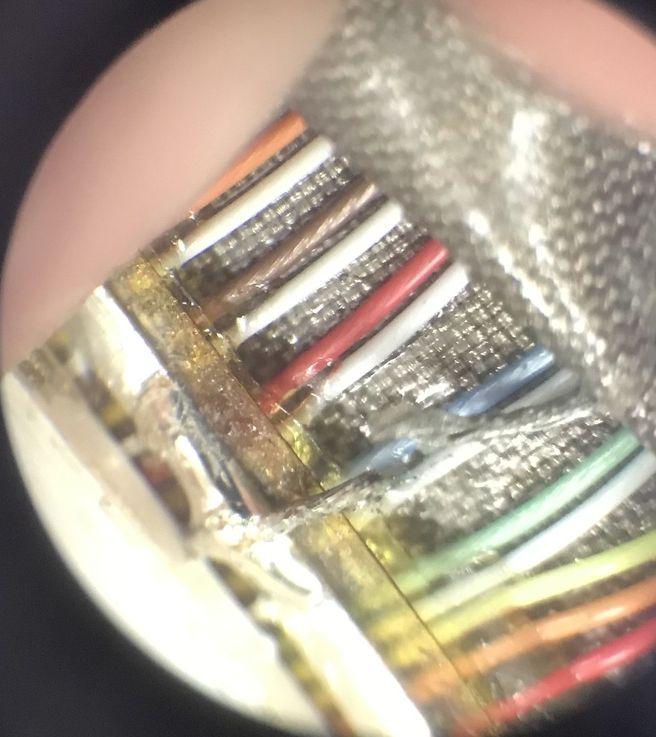

оторван черный провод земли

оторван черный провод земли

Обрыв земляного вывода, причем ощущение что он отгорел, припаиваем обратно и включаем вновь.

asus n56vb

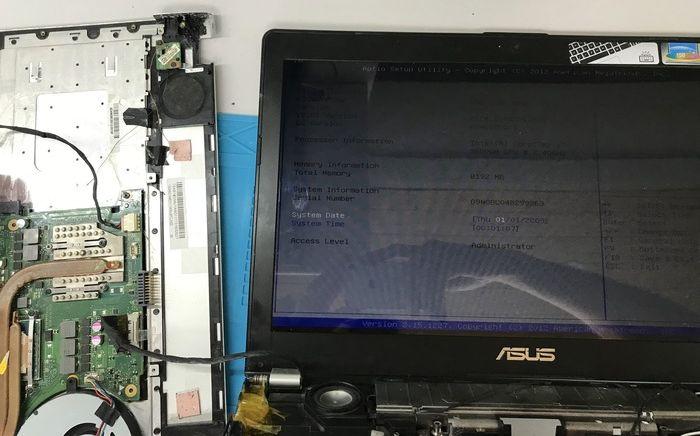

И у нас появилась картинка. Что ж у пациента снова забилось сердце, ему предстоит долгое тестирование, ремонт кнопки включения, ремонт петель. Собственно вот такой нелегкий путь прошел этот бедный ноутбук. Все дело в том, что мастера не особо любят тратиться на спирт или флюкс офф, паяют китайским дешевым флюсом или лти-120, отсюда и вырастают проблемы.

Берегите свои ноутбуки и своевременно чистите!
