MSI CR70 2M: оживление «дракона» после повербанка

Поступил на восстановление ноутбук, не скажу, что ремонт мега интересный или трудный, скорее показательный.

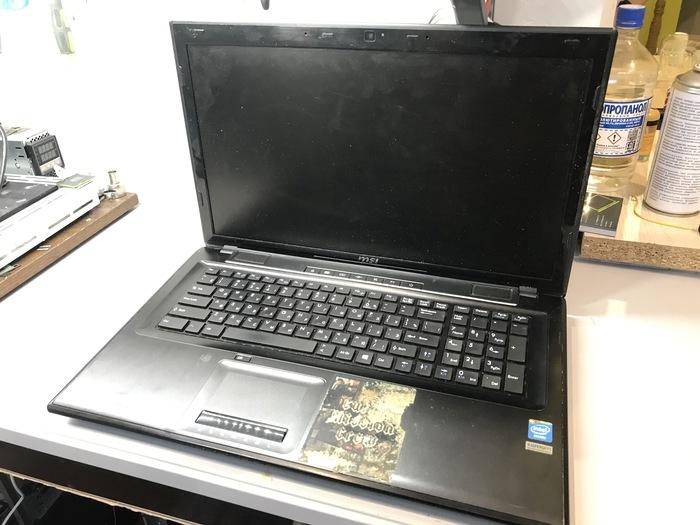

msi cr70 2m

Итак что мы имеем:

Ноутбук Msi CR70 2M не включается.

Со слов клиента, однажды поставил повербанк на зарядку и пошел по своим делам, через некоторое время ноутбук понадобился, но уже не включился. Он решил отнести его в авторизованный СЦ, где ему сказали то? что мы все не раз слышали:

«Нужно менять материнскую плату 4к , а сколько за работу даже не сказали, что-то в стиле сколько будет столько и будет по факту оплатишь».

Небольшое отступление

Хоть повербанк и состоял всего из 1 элемента 18650, но этого хватило что бы вывести аппарат из строя. Вы зададите закономерный вопрос, почему же это случилось? Однозначного ответа я дать не смогу, но можно предположить следующее: контроллер заряда, который по usb питал повербанк, мог себя как то не так повести и допустим, закоротить контакт питания с землей или с линией дата+, дата-. или наоборот вкинуть напряжение на линии дата, отсюда мы и имеем дефект о котором пойдет ниже.

В любом случае, моя точка зрения такова: по возможности ничего не заряжайте от ноутбука, для этого есть блоки питания и если они выйдут из строя — это будет стоить копейки.

К превеликому сожалению недобросовестные СЦ уже давно перешли на работу с клиентами по следующей формуле:

Ноутбук сдан с СЦ. Ожидание 1-3 дня, при чем его могут и не смотреть. Звонок клиенту «Нужно менять плату с вас 4-8 тыс грн (тут уже на сколько наглости хватит), людям сдающим дорогую технику объявляют чуть ли не 70-80% цены новой, если соглашаетесь, то они не меняют плату, а приступают к ремонту старой.

Инженер практически никак не контактирует с клиентом, цену называет менеджер, инженеру лишь дают добро на ремонт.

Диагностика

Разбираем ноутбук и достаем самое интересное — это наша материнская плата. Делаем замеры, как обычно, черный идет на землю, а красный на дросселя.

диагностика msi cr70 2m

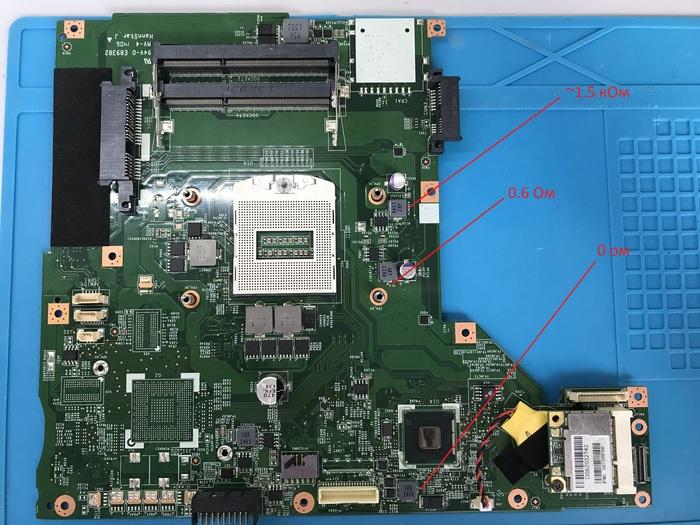

  1. Видим, что на линии 3.3 V — у нас всего 0.6 Ом, а на питании хаба вообще 0 V, первый подозреваемый sr17e — это hm86 хаб. Что бы окончательно развеять сомнения делаем еще пару диагностических процедур.
  2. Подаем с ЛБП около 1 вольта и ограничиваем ток 1.5-2 А, и понимаем, что греется наш подозреваемый.

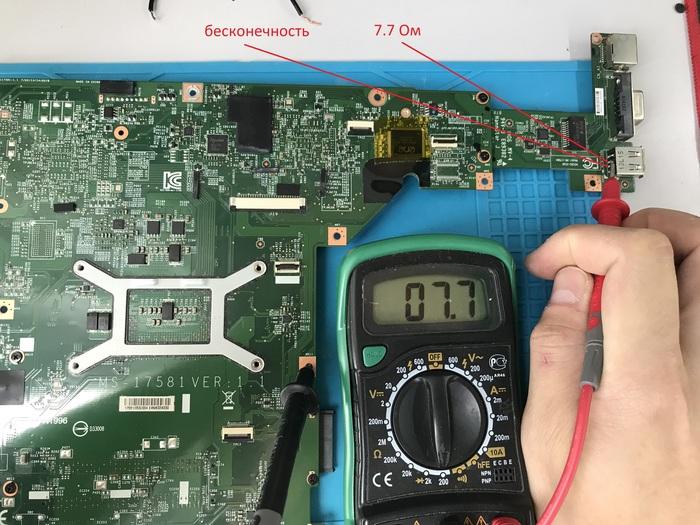

  3. Дополнительно проверим еще и линии usb (контакты d+ и d-).

Зачем трижды убеждался в одном и том же? Просто дабы показать различные варианты диагностики подобных чипов.

диагностика msi cr70 2m

На других usb такое же ненормальное сопротивление. Решено — меняем hm86 хаб.

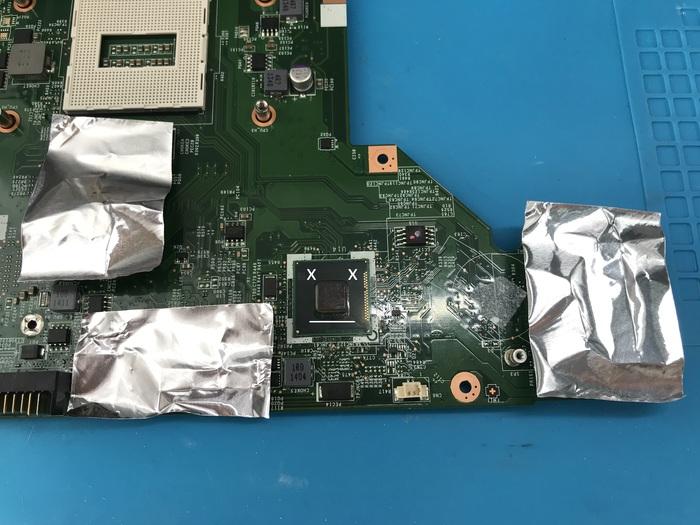

Защищаем все пластиковое, и отправляем нашу плату на экзекуцию в печь.
меняем hm86 хаб

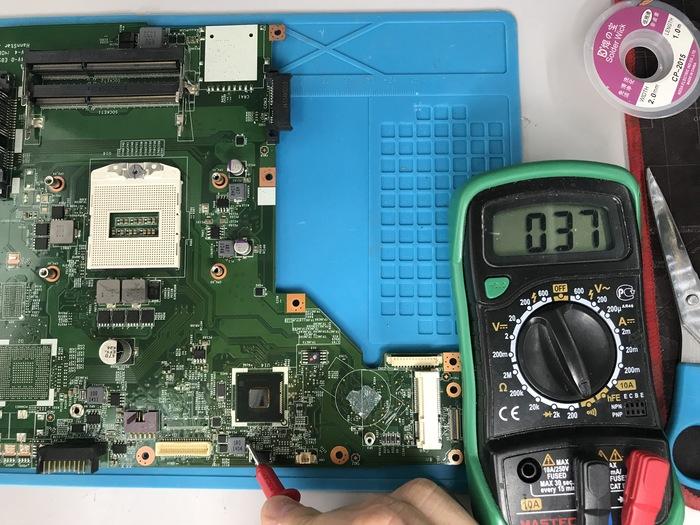

После того, как новый хаб установлен — сопротивление по питанию поднялось до 37 Ом, для этих хабов это норма.

новый хаб установлен

Как правило, нужно еще перепрошивать BIOS после замены хаба, ибо ME-регион не даст тебе стартануть. Конкретно на этой платформе, неоднократно, после замены хаба оставляли родной BIOS и проблем не наблюдалось, но в нашем случае действительно слетел еще и биос. Скачиваем и перепрошиваем.

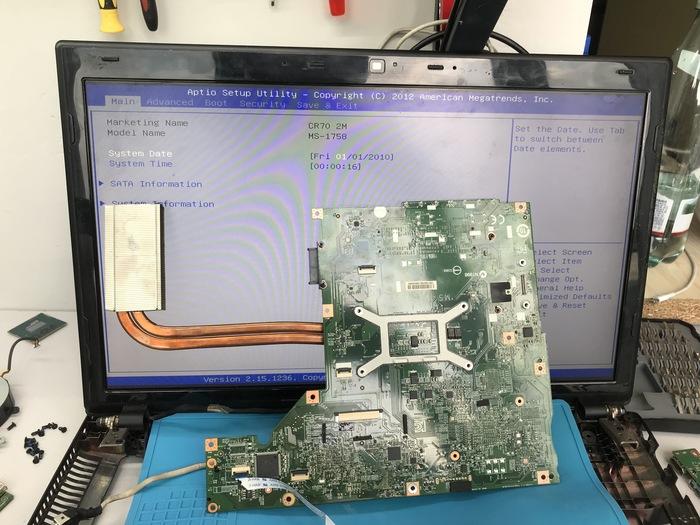

Скорее подключаем матрицу, кнопку включения и пробуем стартануть.

запуск msi cr70 2m

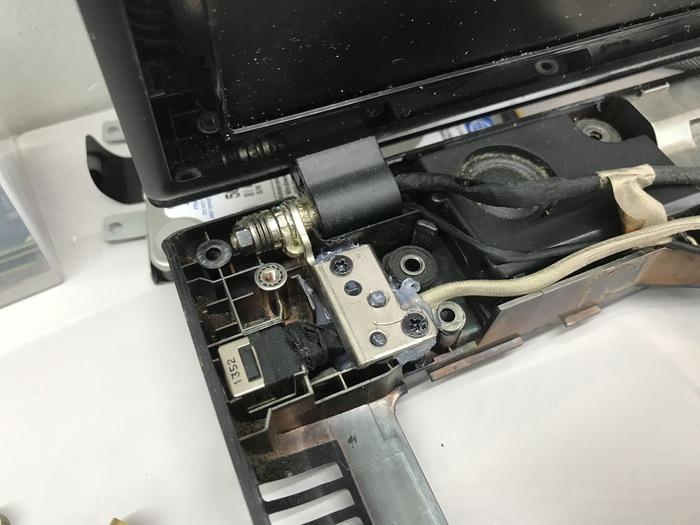

Совсем другое дело — наш ноутбук заработал. Так же проблемой этой платформы являются слабые петли, в нюансы погружаться не будем, но скажем так, производитель хотел как лучше, а получилось как всегда. Сажаем петли на поксипол, предварительно впаяв родные золотники.

петли msi cr70 2m

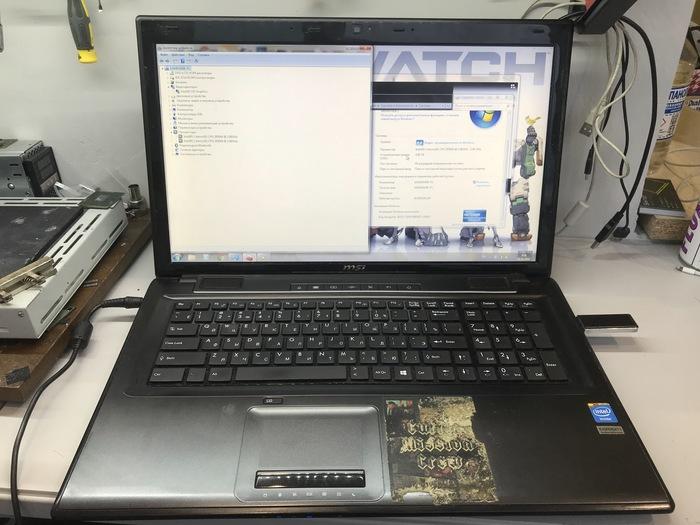

Собственно собираем, тестируем, отдаем клиенту.

msi cr70 2m

Если кому интересна стоимость подобного ремонта, то скажу только то, что он в разы дешевле замены материнской платы.

Тут установлен аж целый Celeron 2950M, который впоследствии можно легко проапгрейдить до i5, а то и до i7 и пользоваться им еще очень долго.

Если что то интересно задавайте вопросы!
