Восстановление системы охлаждения MSI GE60 — Замена теплоотводной трубки

реклама

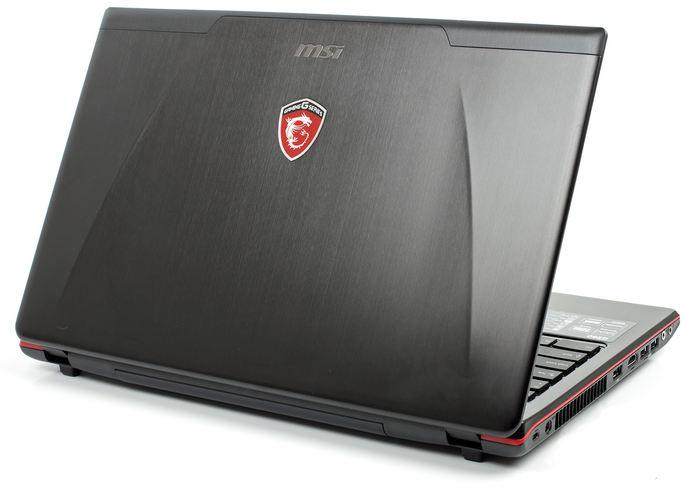

Первый эксперимент по замене теплоотводной трубки. Подопытный — ноутбук MSI GE60, у которого разгерметизировалась трубка, отводящая тепло от процессора.

msi ge60

Ноутбук пришел в ремонт с банальной проблемой: «Перегревается, тормозит». Естественно, первым делом, почистили и заменили термопасту. Температура на видеочипе упала на 20 градусов, а вот процессор как троттлил, так и троттлит.

Вот сама система охлаждения (далее — СО):

система охлаждения msi ge60

система охлаждения msi ge60

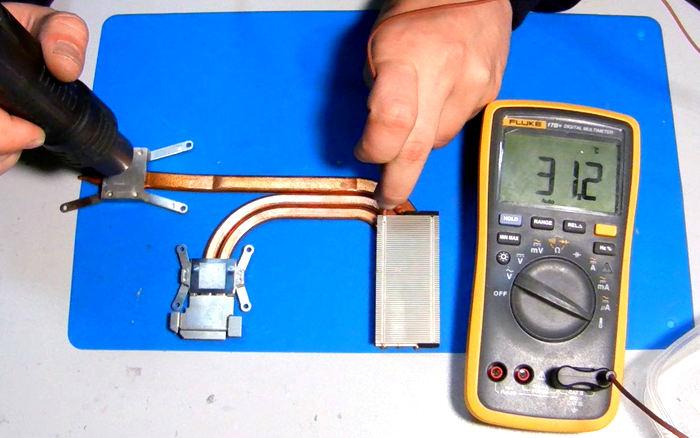

Снова разобрали. Подули феном на систему охлаждения. А тепло-то и не отводится…

система охлаждения msi ge60

Обычно, в таких случаях, меняем СО. Но такую найти не удалось, не у поставщиков, не на разборках. А ноутбук спасать надо срочно. Конечно, можно заказать на международных площадках, но тут останавливают 2 фактора:

  1. Срок ремонта — не более 2 недель.
  2. Как-то заказывали СО для другого ноутбука. Пришла погнутая и с разгерметизированной трубкой. Деньги вернули, но пришлось отправить обратно. Потеряли время и деньги (на отправку).

Решено было выполнить экспериментальный ремонт по замене трубки. Донором выступила СО от Asus K52. Ее трубка, практически точно совпадает по размеру и форме с СО GE60.

система охлаждения Asus K52

система охлаждения Asus K52

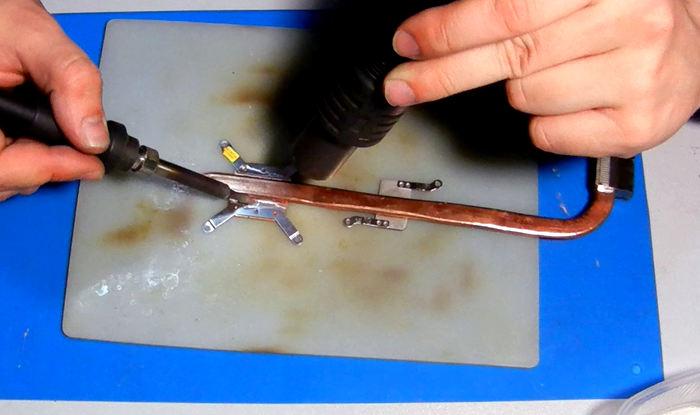

Снимаем все лишнее с трубки при помощи фена и паяльника.

система охлаждения msi ge60

С теплоотводными пластинами проблем не возникло. А вот с решеткой радиатора пришлось поднапрячься…

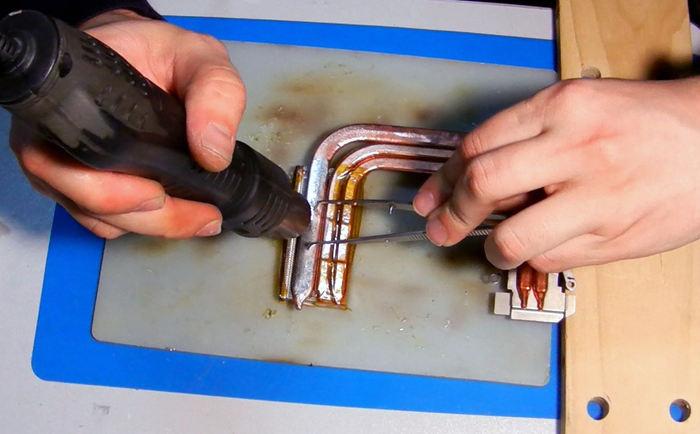

Попробовали разные варианты. Самым эффективным оказался нагрев феном и снятие пластин радиатора при помощи пинцета. Освободили донорскую трубку от всего лишнего.

реклама

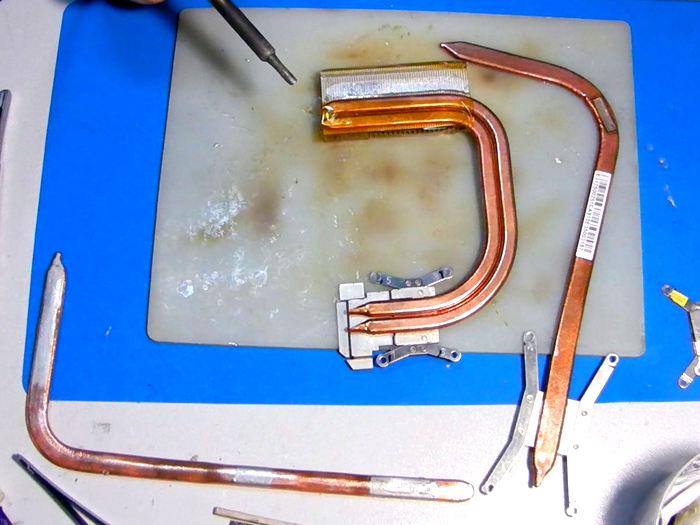

Теперь снимем поврежденную трубку с СО GE60, также, при помощи паяльника и фена. Чтобы пластины радиатора не рассыпались и не отпаялись от трубок, отводящих тепло от видеочипа, плотно обматаем их каптоном (термостойкая клейкая лента).

система охлаждения msi ge60

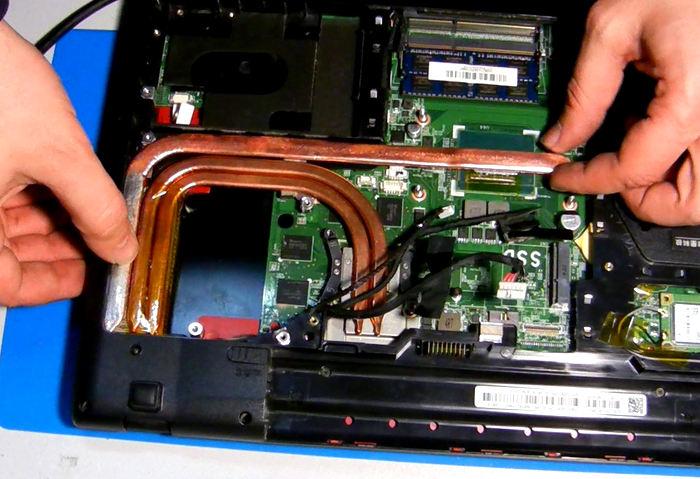

Примеряем трубку от K52 в корпусе GE60. Встает отлично!

система охлаждения msi ge60

Припаиваем трубку к радиатору, предварительно залудив ее и радиатор припоем ПОС-61. Температура плавления этого припоя ниже безсвинцового, поэтому, тут достаточно только фена, установленного на 400 градусов.

система охлаждения msi ge60

Теперь пересаживаем теплоотводную пластину GE60. Для того, чтобы ее точно спозиционировать воспользуемся шаблоном, который фигурировал на втором фото. Так как много тепла отводится на радиатор, дополнительно воспользуемся паяльником.

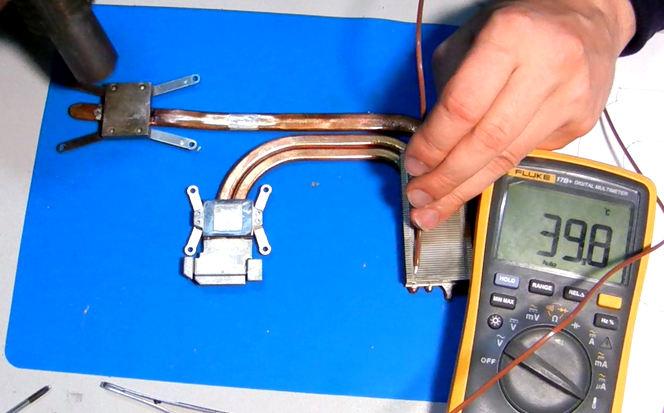

Проверяем, как отводится тепло. Все в порядке — трубку, в процессе ремонта не ушатали.

система охлаждения msi ge60

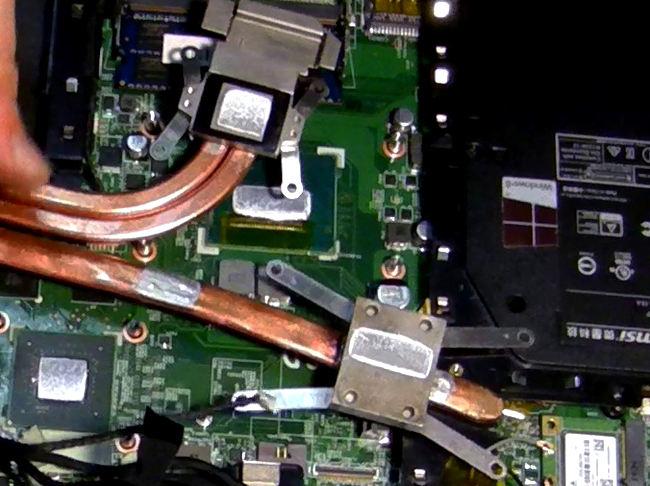

Проверяем, на сколько хорошо теплоотводные пластины прилегают к кристаллам процессора и видеочипа. Немного подогнем трубку и добьемся идеального прилегания.

система охлаждения msi ge60

Температура на видеочипе — 52-53 градуса при тесте, и 84-86 градусов под нагрузкой. Выше 86 не поднимается. При этом, вентилятор работает далеко не на максимальных оборотах. Соответственно, такая температура нормальная для этого аппарата. Иначе система подняла бы обороты вентилятора для снижения температуры.

На этом все. Восстановление термотрубки прошло успешно.
