Что такое материнская плата?

материнская плата

Материнская плата-это то место, где все начинается для ПК. Это компонент, лежащий в основе всего.Существует так много различных аналогий, которые вы могли бы провести, но вот наша любимая: это похоже на нервную систему компьютера. Его основная задача заключается в передаче информации в виде электрических сигналов между различными компонентами вашего компьютера.

Форм-факторы

Существует несколько форм-факторов материнской платы, которые все имеют разные размеры и подходят для различных целей. Вот посмотрите на различия между форм-факторами, такими как ATX, MicroATX и Mini-ITX, если вы хотите получить более подробную информацию о них.

Однако в целом большинство людей ищут плату ATX, если только они не намерены создавать более компактный ПК. Платы меньшего размера не рекомендуются начинающим сборщикам, так как маленький размер может сделать несовместимыми некоторые компоненты или усложнить сборку..

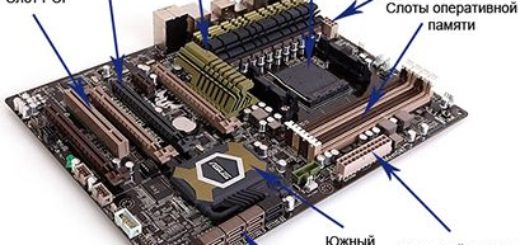

Самое необходимое

B450 Socket

сокет на материнской плате B450 для процессора AMD

Когда мы смотрим на еще «голую» материнскую плату, есть некоторые ключевые части, которые сразу бросаются в глаза. На одном конце платы у нас есть разъем процессора — сокет. Этот сокет построен так, чтобы соответствовать определенному набору процессоров AMD или Intel. Процессор AMD никогда не может поместиться в Intel-совместимую плату, и наоборот. Кроме того, типы сокетов материнских плат могут меняться между поколениями, и одно поколение материнской платы может быть совместимо с несколькими поколениями процессоров. Поэтому, даже материнская плата AMD автоматически не будет совместима с любым процессором AMD.

Чтобы понять, совместима ли материнская плата с вашим процессором, посмотрите на чипсет, который расположен на конце, противоположном сокету процессора, и закрыт радиатором. Его также часто называют Южным мостом.

Intel ATX Mobo Chipset

Расположение чипсета на материнской плате MSI MPG Z390M, совместимой с Intel. MSI

Южный мост или чипсет — это часть материнской платы, которая действует как “центр связи и контроллер трафика” для вашего ПК. Он выясняет, совместимы ли компоненты, которые вы вставили в свой компьютер, с ним и управляет входными и выходными функциями для компонентов, которые не взаимодействуют напрямую с процессором, такими как USB-порты и контроллеры SATA.

Несколько наборов микросхем могут быть совместимы с определенным поколением процессоров, и эти наборы микросхем обычно делятся на высококачественные, бюджетные и начальные типы плат. Например чипсеты AMD из свежих включают в себя X570, например, более бюджетный B550, и начального уровня A520.

После сокета процессора и чипсета, у нас есть все различные слоты для компонентов. Под процессором находятся слоты PCIe для видеокарт и других дополнительных плат, таких как звуковые карты, карты ТВ-тюнера, а также карты Wi-Fi и Bluetooth (для материнских плат без встроенного беспроводного подключения).

B450 PCIex 16

Слот PCIe x16 на материнской плате B450. Gigabyte

Видеокарта использует так называемый слот x16. Это слот PCIe с 16 полосами для передачи данных между видеокартой и процессором. Другие слоты обычно имеют менее 16 контактов, хотя некоторые из них могут быть того же размера, что и x16.

MSI Board RAM

Слоты оперативной памяти на материнской плате, совместимой с Intel. MSI

Между тем, прямо рядом с процессорным сокетом находится еще один набор слотов для модулей оперативной памяти. Обычно существует 2 или 4 слота оперативной памяти в зависимости от размера и уровня цены вашей материнской платы. Затем по краям платы расположены разъемы SATA для жестких дисков и 2,5-дюймовых твердотельных накопителей, а также 24-контактный разъем питания, который подключается к блоку питания.

Наконец, у нас есть ряд других разъемов, называемых коннекторами, из которых торчат штыри. Они предназначены для таких элементов, как USB-порты, аудио на передней панели (это 3,5-мм разъем на передней панели корпуса вашего ПК), RGB-освещение и так далее. Их название обычно помечено на самой плате, что позволяет легко узнать, какие кабели подключаются к каждому из них. Рядом с процессорным разъемом есть также дополнительный разъем питания для самого процессора.

Это ключевые части материнской платы, с которыми большинство начинающих сборщиков ПК будут иметь дело. Хотя иногда вам, возможно, придется понять, что такое CMOS-батарея (это та самая часовая батарея на материнской плате), а также перемычки.

VRM

VRM

VRM на материнской плате, совместимой с Intel Z490. ASUS

Помимо основных функций, одна из тем, о которой любят говорить рецензенты и энтузиасты материнских плат, — это модуль регулятора напряжения или VRM. VRM — это не отдельная деталь, а совокупность деталей, работающих вместе. Высокое качество VRM является ключевым фактором, поскольку оно влияет на ожидаемую продолжительность жизни материнской платы — не говоря уже о способности материнской платы продолжать работать под разгоном с повышенным питанием.

Чтобы обеспечить питание процессора, напряжение, выходящее из источника питания, должно снизиться примерно до 1,2 — 1,3 вольта. Он может быть выше или ниже этого в зависимости от того, насколько энергозатратен процессор и разогнан ли он. Чтобы снизить мощность процессора, материнская плата полагается на свой VRM. VRM состоит из 3 основных компонентов: конденсаторов, дросселей и МОП-транзисторов. Существует также широтно-импульсный модулятор (ШИМ), а также интегральные схемы драйверов, но когда люди говорят о VRMs, они обычно обсуждают 3 основных компонента.

Конденсаторы — это такие цилиндрические элементы по всей материнской плате. Конденсаторы могут удерживать заряд и помогать сглаживать или фильтровать напряжение, подаваемое на компоненты для защиты от скачков напряжения. Наличие конденсаторов хорошего качества на материнской плате очень важно, так как ваша система может перестать работать должным образом, если они взорвутся. Конденсаторы могут быть заменены, когда они выходят из строя, хотя иногда полная замена является лучшим вариантом, особенно если вашей материнской плата более 10 лет.

Если вы посмотрите вокруг гнезда процессора на материнской плате, вы заметите, что там довольно много конденсаторов. Они обычно стоят перед этими маленькими кубическими предметами, называемыми дросселями, или рядом с ними. Дроссели предназначены для стабилизации напряжения, а за ними находятся эти маленькие микросхемы, называемые МОП-транзисторами (полевые транзисторы металл-оксид-полупроводник). На высококачественных платах МОП-транзисторы обычно скрыты от посторонних глаз под радиатором за дросселями. На других платах, скажем, что-то малобюджетное, направленное на процессоры Pentium и Core i3, МОП-транзисторы могут быть видны рядом с дросселями. В общем, вам нужна плата с радиатором над МОП-транзисторами, так как они могут сильно нагреваться.

МОП-транзисторы помогают обеспечить напряжение, требуемое процессором. Затем дроссели и конденсаторы работают, чтобы стабилизировать эту мощность и защитить от скачков. Эти части объединяются для создания так называемых фаз, которые состоят из 2 МОП-транзистора, дросселя и конденсатора. Чем больше фаз имеет материнская плата, тем чище и стабильнее поток, и тем больше потенциальной мощности может быть подано на процессор при разгоне.

Иногда вы можете сказать, сколько фаз плата имеет на основе количества дросселей на материнской плате. Например, доска с 6 дросселями будет иметь 6 фаз, но это не всегда так просто.

Некоторые производители плат добавляют больше дросселей на фазу, тем самым делая вид, что существует больше фаз, чем есть на самом деле. Это не обязательно «хитрый ход», поскольку дополнительные компоненты могут помочь разделить рабочую нагрузку, хотя это не так хорошо, как наличие дополнительных фаз.

Например, Gigabyte B450 Aorus Elite v1 имеет 11 дросселей, но на самом деле использует конструкцию 4 + 3, где 4 фазы обеспечивают питание ядер процессора и имеют двойные дроссели на каждой из этих фаз. Затем есть еще 3 фазы, которые обеспечивают питание других частей, таких как GPU (встроенный графический процессор в ЦП) или компоненты ввода-вывода.

Беспокоиться о VRMs и фазах не нужно, если вы не занимаетесь экстремальным разгоном. Конечно хороший VRM важен, но самая большая забота о VRM — это обеспечение стабильного питания и наличие качественных компонентов, которые могут противостоять нагрузке от разгона.

Лучший способ узнать о качестве VRM — это прочитать отзывы. Более дорогая плата не обязательно означает более высокое качество VRM. Лучше проконсультироваться с отзывами перед покупкой, чтобы получить независимую оценку прочности VRM платы.

Покупка материнской платы

Материнская плата Gigabyte gaming Mini-ITX

Материнская плата Gigabyte gaming Mini-ITX

Мы не собираемся делать здесь предлагать купить определенную модель материнской платы, поскольку существует так много переменных, которые входят в нее, плюс модели материнских плат могут подвергаться нескольким ревизиям.

Лучшее, что мы можем сделать, — это предложить некоторые основные рекомендации и предоставить вам самим провести анализ рынка. Первое, что нужно учитывать, — это планируете ли вы устанавливать игровую видеокарту, плату Wi-Fi и, возможно, кучу других карт расширения? Тогда вам понадобится что-то с достаточным количеством слотов PCIe, чтобы вместить все это.

Есть ли у нее слот M. 2 для твердотельного накопителя NVMe? Вам определенно понадобится хотя бы 1, поскольку накопители NVMe намного быстрее 2,5-дюймовых твердотельных накопителей и жестких дисков.

А как насчет Wi-Fi и Bluetooth? Вы хотите, чтобы они были встроены в материнскую плату, или вы полагаетесь на вышеупомянутую карту расширения PCIe?

Не забывайте о слотах оперативной памяти и максимальном объеме памяти, который они позволяют добавить. Это очень важно, особенно если вы хотите в будущем апгрейдить свой компьютер.

Затем убедитесь, что плата имеет достаточно портов SATA для дисков расширения, и не забывайте о подсветке RGB. Светодиодное освещение может выглядеть действительно красиво, и о нем лучше подумать сейчас, а не после того, как компьютер собран вместе.

Как только вы узнаете, какие функции вам нужны, вам будет легче сузить свой выбор. Затем, когда у вас есть короткий список претендентов, рассмотрите качество VRM (особенно если вы планируете разгон), почитайте отзывы.

Вывод

Материнская плата не так увлекательна, как взять в руки топовый процессор или игровую видеокарту, способную воспроизводить высокие частоты кадров в играх в 4K разрешении. Тем не менее, качественная материнская плата с необходимыми функциями является ключевой частью вашего компьютера и особенно важна, когда дело доходит до разгона.
