Инструкция по изготовлению из разбитой матрицы светодиодного светильника. Выбираем любую матрицу от ноутбука, пример будет для моделей с 40-пиновым шлейфом.

Для начала занимаемся пайкой, для уточнения работоспособности светодиодной линейки и драйвера подсветки.

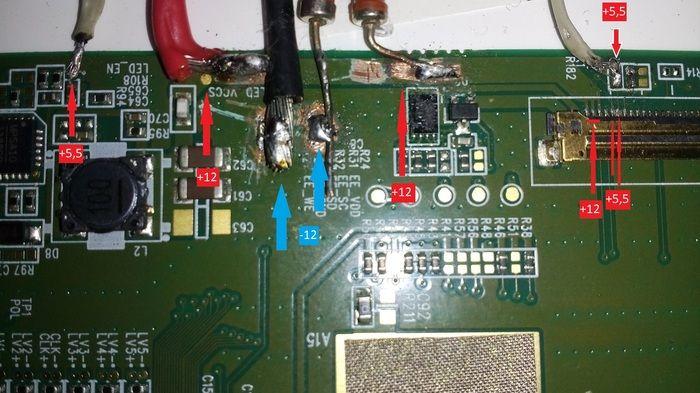

драйвер подсветки матрицы

драйвер подсветки матрицы

На разъёме выбираем и ищем тестером — контрольные точки на плате:

  1. +12 В — это пин №40, 39, 38 на шлейфе (обычно он подписан LED_VCCS). Припаиваем к нему +12 В с источника питания
  2. -12 В или GND — это земля, любой минус на плате
  3. +5,5 или 3,3 В — это пин №36, 35 на шлейфе (сигнал включения подсветки и регулировка яркости) находим контрольные точки на плате (LED_EN или PWL_IN или LED_PWL маркирую по разному) и подаём на них питание через делитель. Можно эти 5 В взять прямо с платы.
  4. Подаём питание 12 В на плату. Блок питания для панели подойдёт любой, который дает ток больше 300 миллиампер. Например, можно взять от старого компьютера жёлтый +12 В, чёрный -12 В.

Вариант №2

  1. на пин №40-38 припаиваем +12 В
  2. рядом на корпус разъема паяем -12 В или GND
  3. лудим дорожки в паре миллиметров от разъема и сажаем на них, снятые с той же платы, резисторы для делителя
  4. на пятак регулировки яркости и сигнала попадём +3 — +5 В с помощью самого тонкого усика (от 3 В на сигнале матрица также включается).

После того как панель у нас засветится, начинаем делать из нее светильник. Аккуратно разбираем.

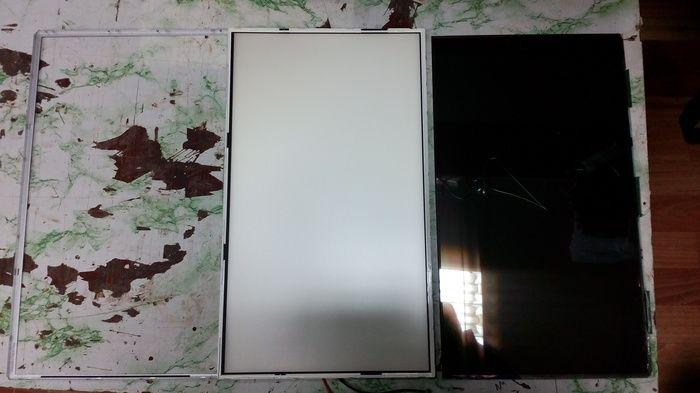

разбираем матрицу

разбираем матрицу

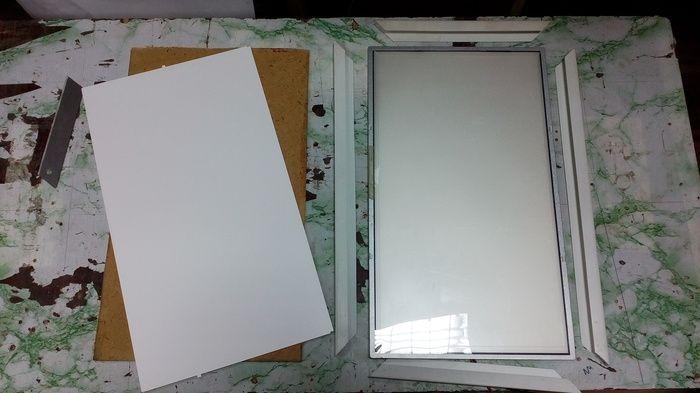

Готовим оформление. На торцы используем стартовый профиль для пластиковых ПВХ панелей. В зависимости от вашего желания можно использовать 10 мм или 0,5 мм. или 0,8 мм.

реклама

Светильник из матриц

0,5 мм выходит тонкая, но жидкая панель. Я для увеличения жёсткости можно использовать ДВП по размеру.

Собираем. Обратная сторона.

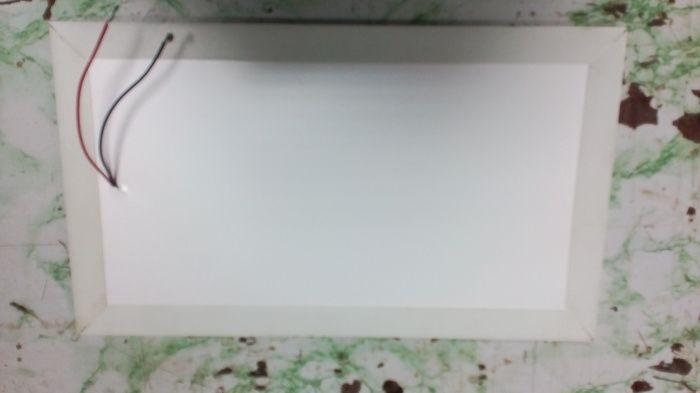

светильник из матрицы готов

светильник из матрицы готов

Проверяем на работоспособность.

светильник из матрицы готов

Применение таких панелей: подсветка на аквариум, подсветка на кухне (под навесными ящиками), подсветка над рабочим местом (компьютером), освещение в мастерской, рекламная вывеска в магазине (по верх панели наклеен «режим работы»), освещение на веранде (температура эксплуатации -40 +40), — освещение в курятнике на даче (АКБ 7АЧ с весны до осени тянул 2 панели на одной зарядке), в подъезде на все этажи с одним блоком бесперебойного питания.

Видеоинструкция
