Обзор программатора MiniPro TL866
Содержание
Профессиональный программатор MiniPro TL866 — это отлично продуманное устройство, обладающее рядом достоинств:
- сконструирован на технологиях SMD
- унифицированный пользовательский интерфейс программного обеспечения
- прост в работе
- высокая скорость работы
- автоматическое обновление внутренней прошивки вместе с обновлением софта
- автоматическое определение SPI Flash 25 серии.
Беря в руки программатор MiniPro TL866 трудно верится, что он обладает таким впечатляющим набором возможностей, но это действительно так! Практически безграничные возможности поместились в корпусе устройства, размером чуть больше сигаретной пачки.
Благодаря продуманной схеме и микроконтроллерам с низким энерго-потреблением, нет необходимости во внешнем блоке питания, программатор получает питание от компьютерного порта USB одним кабелем.
Внутренняя компоновка типа «сендвич»: 2 печатные платы позволили грамотно и прогрессивно уменьшить габаритные размеры не затрагивая качество и функциональность.
Отдельно хочется отметить полезную функцию самотестирования.
Обновление прошивки
Приятная особенность программатора MiniPro TL866 — обновление прошивки проходит при выходе нового софта. После запуска программы, происходит сравнение версии прошивки с текущей, и программа мгновенно сообщает о необходимости обновления внутреннего программного кода (прошивки) программатора MiniPro TL866.
Для обновления прошивки достаточно открыть меню Tools, и убедится что надпись Reflash fireware, стала активной. Остается только нажать на нее, и внутренняя версия прошивки программатора обновляется.
Защита от перенапряжения и перегрузки по току
Цепи питания программатор VCC и VPP, укомплектованы независимой защитой от повышенных токов и напряжений. Благодар применению импульсных преобразователей напряжения Vрр и Vсс , которые позволяют изменять напряжение в широких диапазонах (3,3…21V) и (2,5…6,5V).
Отсутствие пульсаций благодаря отличной фильтрации напряжений Vрр и Vсс, достигается примененными многоступенчатыми фильтрами.
Защитой от перенапряжения и короткого замыкания обладает каждый контакт 40-контактного разъема ZIF программатора. Благодаря этому эффективно предотвращается повреждение чипа в случае его неправильной установке в ZIF-сокет, от короткого замыкания контактов и других причин.
Поэтому, даже в случае неправильной установке чипа, коротком замыкании его ног — программатор, чип и компьютер не пострадают. Защита сработает с супер быстротой в 100мс.
Автоматическое определение микросхемы
Данную фукцию по достоинство оценят те, кто часто работает с микросхемами типа SPI Flash. Больше не нужно всматриваться в лупу или микроскоп для определения маркировки микросхемы. Или тратить время на поиск расшифровки нестандартной маркировки. Все просто решается в 1 клик! Устанавливаем микросхему в программатор, нажимаем кнопку с изображением лупы и 25, в появившемся окне указываем количество ножек в ИС (8 или 16) и жмем Detect. Программатор MiniPro TL866 тут же прочитает название микросхемы с нее же самой.

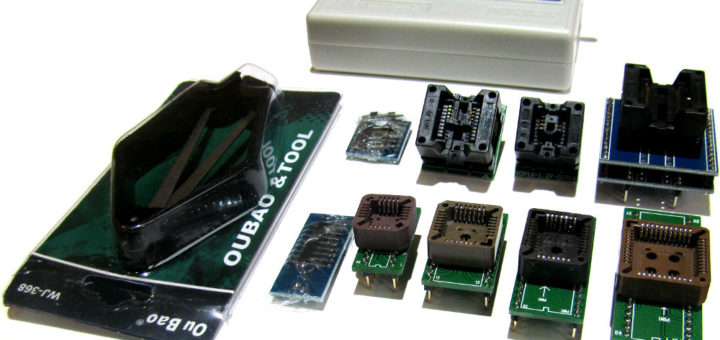

Выбор адаптеров
Выбрать нужный адаптер очень легко! При любой операции с чипом которому нужен адаптер, в окне для подтверждения действия, есть кнопка — «View Adapter». При нажатии на нее, можно увидеть не просто графическое, условное обозначение адаптера, а и его фотографию. А также уточнение расположение ключей микросхемы.
Программатор MiniPro TL866 поддерживает высокую скорость параллельного программирования и в то же время, все AVR ATMEGAxxx чипы могут быть прошиты через ICSP интерфейс. Поэтому корпуса TQFP64, TQFP100PIN AMEGAxxx и другие, полностью поддерживаются через этот протокол. Подключение через встроенный разъем ICSP в программаторе по схеме, которую так же как адаптер всегда можно увидеть нажав на кнопку View ICSP Connection.
Купить MiniPro TL866 можно тут |
Программное обеспечение работает под операционными системами Win 2000/Win XP / WIN 2003/WIN 2008/WIN Vista/Win7, как 32 разрядными, так и 64 разрядными (софт выше версии 5.5)
