Переводим в UMA ноутбук HP g6-1258er

Ремонт ноутбука, у которого после установки всевозможных драйверов, на дискретной видеокарте все равно была ошибка 43. Видеокарта у HP G6-1258er установлена gt525m.

Есть 2 пути решения проблемы:

  1. замена видеочипа GT525m;
  2. отключить видеочип, перейти в режим UMA.

Дешевле и быстрее всего второй вариант — отключить GT525m и перейти в UMA.

Для начала разбираем ноутбук, а затем ищем схему под платформу DAR18DMB6D0 rev:d

Quanta R18D rev:D

Quanta R18D rev:D

В интернете в свободном доступе есть инструкция по переводу в uma. для Quanta R18D rev:D (рабочий вариант):

  1. передвинуть R207 на R206 (шелкография [F])
  2. передвинуть R368 на R369 (под черной наклейкой DDR3 разъема)
  3. передвинуть R417 на R418 (шелкография [G])
  4. для отключения питания видео:
    • либо удалить: PL22
    • либо удалить: PR123, PR248, PR16 (более правильный вариант)

По этому алгоритму и будем работать:

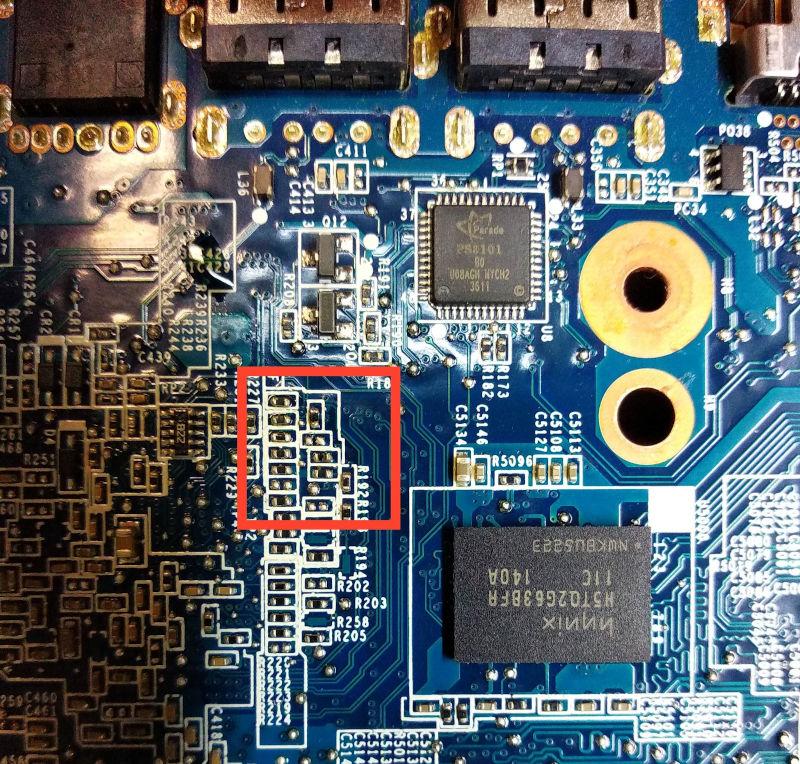

Шаг 1 — R207 на R206

передвинуть R207 на R206

передвинуть R207 на R206

передвинуть R207 на R206

Тут передвигаем резистор вверх.

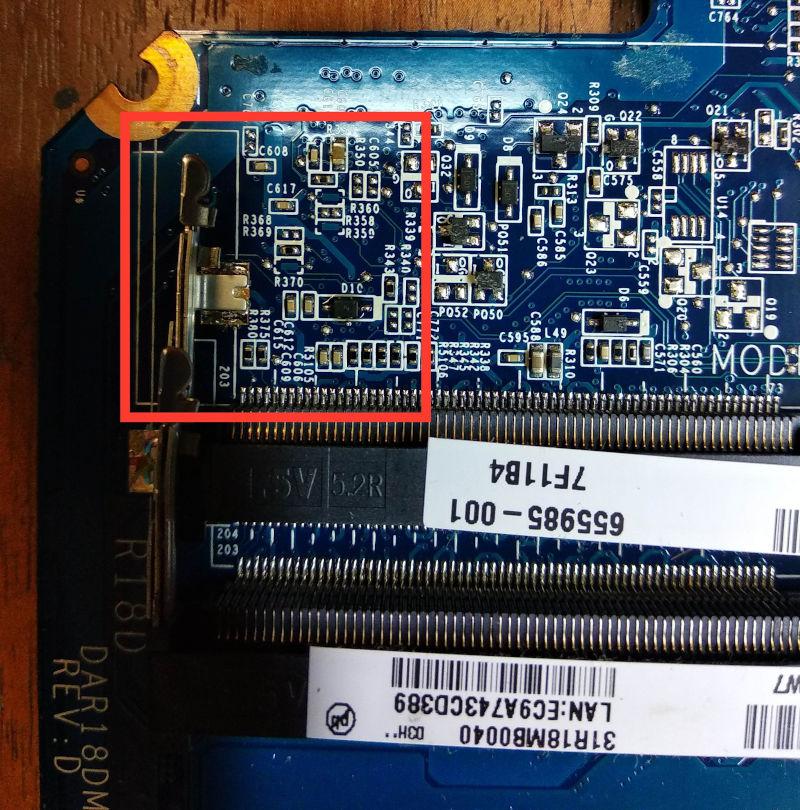

Шаг 2 — R368 на R369

передвинуть R368 на R369

передвинуть R368 на R369

передвинуть R368 на R369

Под наклейкой DDR передвигаем резистор вниз.

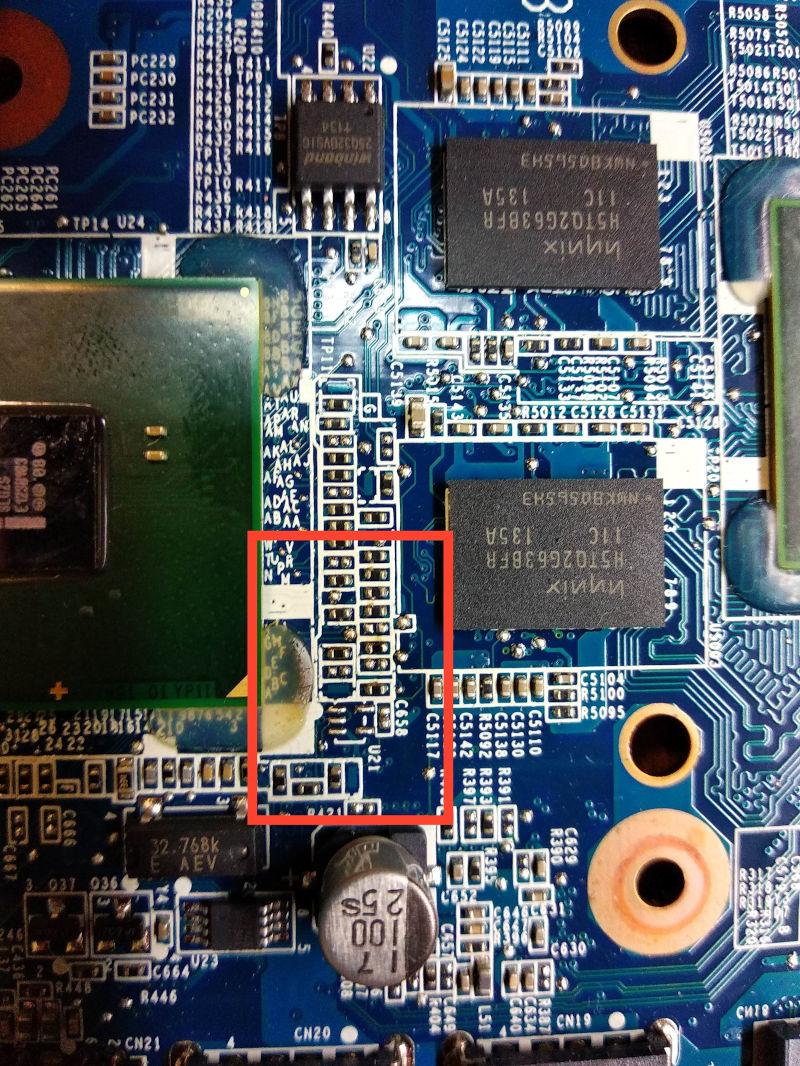

Шаг 3 — R417 на R418

передвинуть R417 на R418

передвинуть R417 на R418

передвинуть R417 на R418

Так же передвигаем резистор вниз.

Шаг 4 — снимаем дроссель PL22 с питания видеочипа

снимаем дроссель PL22 с питания видеочипа

снимаем дроссель PL22

На этом все.

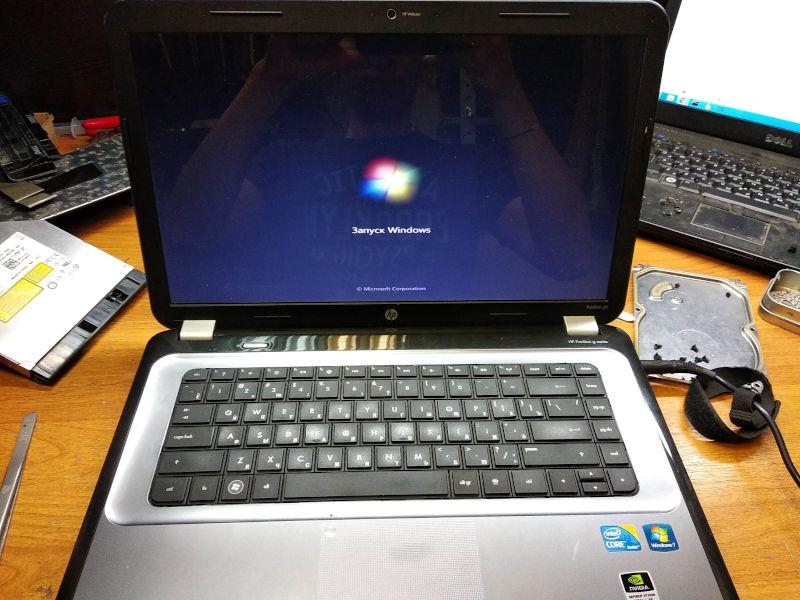

hp g6-1258er
