Ремонт TWS i10 или AirPods по Китайски

реклама

Начали поступать в ремонт всякие китайские экзотические хаджеты, купленные мелким чадам для растерзания. Подкинули TWS i10… типа ПОЛНЫЙ аналог яблочных наушников.

Когда-то вот упали, рассыпались и теперь странно мигают и звук только в одном ухе. Стало любопытно посмотреть, что в этом чуде китайского «плагиата». Хорошо, что наушников таких, как оказалось, забит полные интернет и ларьки на остановках. а форумах, оказывается у многих такая же беда, нет звука в одном из наушников, зачастую в правом (slave) ведомом. Как оказалось, там есть «главный» левый наушник, который может работать обособленно, ну и соответственно управлять правым (бывает и наоборот).

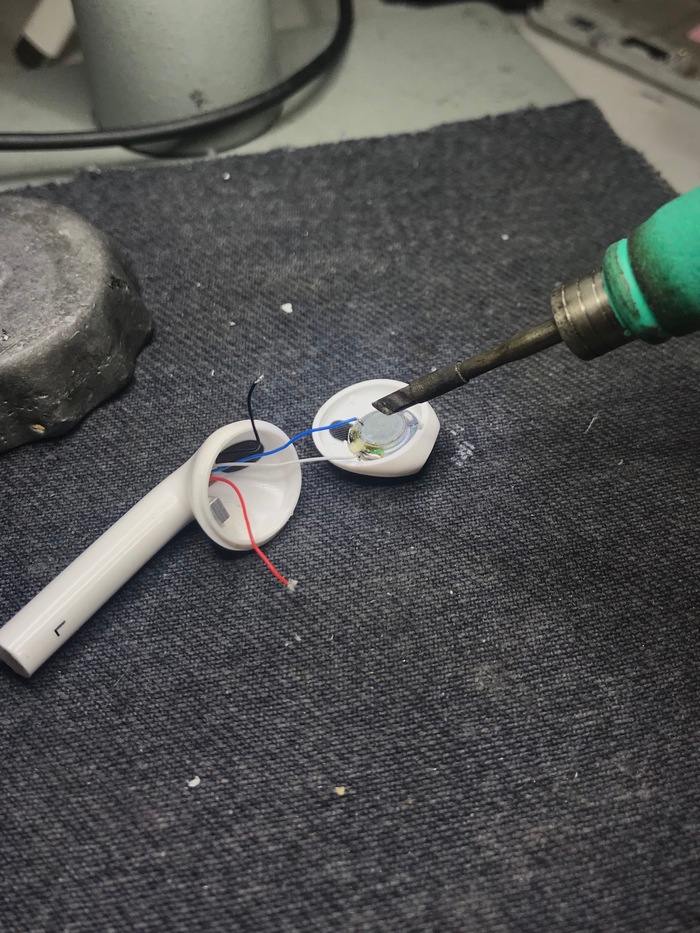

Разбираем, крышка с динамиком не приклеена, отщелкивается легко. Оторван один провод на динамик, припаиваем.

tws i10

Поставил в бокс, загорается красный светодиод — значит заряжаются. Вынимаем, подключаем к смартфону, телефон видит устройство ”i10”. При этом звук только в левом наушнике, правый радостно мигает синим-красным и молчит… Читая отзывы, понял что у этой модели должно обнаружиться 2 устройства при поиске блютус-устройств, второе почему то не появлялось.

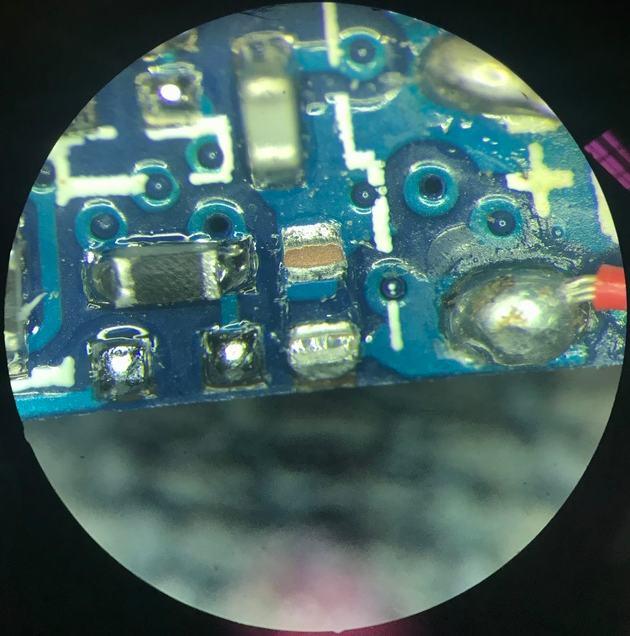

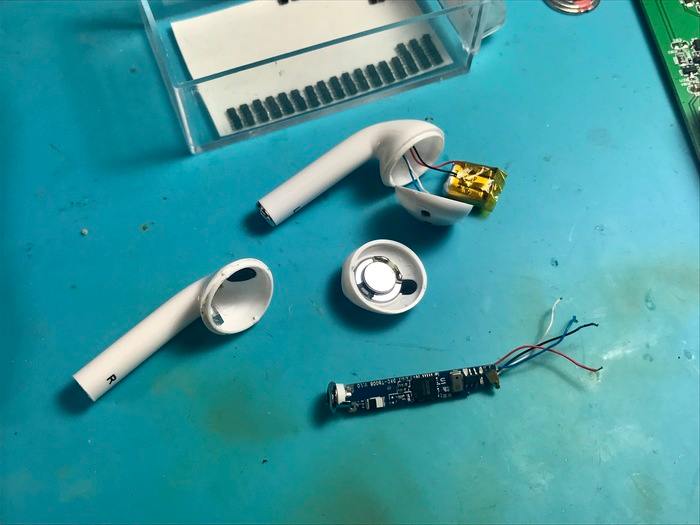

Снимаем скальпелем контакт зарядки в нижней части наушников (вклеен намертво), отпаиваем аккумулятор с динамиком и вынимаем плату. При детальном осмотре под микроскопом обнаружились свежие следы отсутствия «чего то»… по логике вроде был конденсатор по питанию…

tws i10

реклама

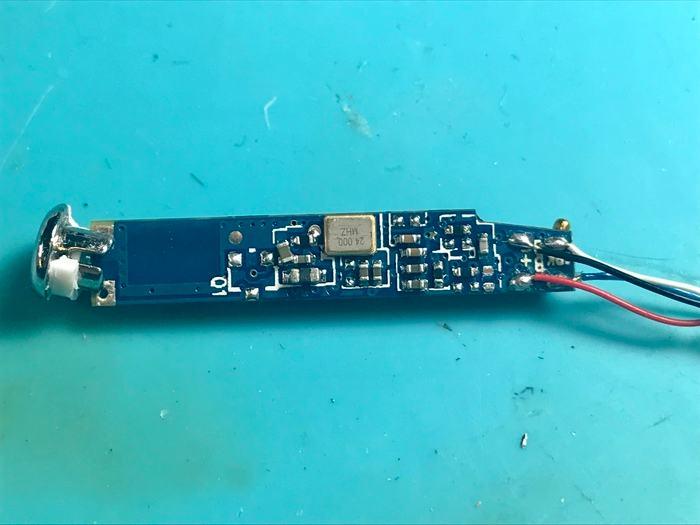

Что бы не гадать, пришлось разбирать и рабочее ухо. Обнаружилось, что и впрямь конденсатор, на 7,8 мкф, но самое странное, на «рабочей» плате этот же конденсатор еле держался !

tws i10

Немного пораскинув мозгами, пришел к выводу, что при ударе, наушник, исходя из своей геометрии и развесовки, чаще падает на внешнюю часть, там где находится сенсор (на фото видно его латунный подпружиненный контакт), этот конденсатор находится рядом и почти упирается в корпус в этом месте или находится очень близко к центру удара, получая максимальную энергию, потому и отлетает со временем. Пайка же smd на плате ручная и не самая качественная, со следами пинцета на олове.

Конденсатор установлен и пропаяны оба элемента. Подключаем, и смартфон увидел 2 устройства «i10» ! Звук появился в обоих ушах.

tws i10

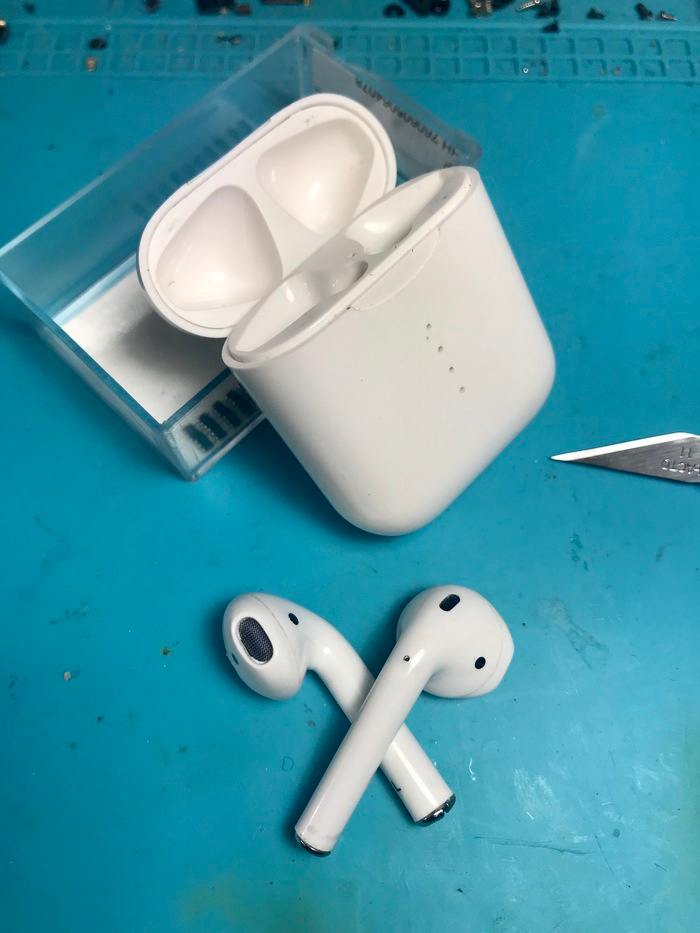

Осталось все запихать в корпус, припаять и аккуратно собрать «выдранные» контакты зарядки. Крышки динамиков клеим на В8000.

tws i10

Надеюсь статья была полезной.
