Схема работы TFT монитора
Содержание
- 1 Общая схема современного монитора
- 2 Межблочные связи в мониторе
- 3 Плата питания монитора
- 4 Микропроцессор
- 5 EEPROM
- 6 DDC- EEPROM
- 7 Формирователь RESET
- 8 Скалер монитора
Большинство современных LCD мониторов имеют достаточно простое построение, если рассматривать его на уровне чипов, т.е. в мониторе мы видим сейчас две или три крупных микросхемы. Функциональное назначение этих микросхем в большинстве случаев является типовым, несмотря на то, что выпускаются они разными производителями и имеют различную маркировку. А так как микросхемы выполняют одинаковые функции, то их входные/выходные сигналы будут практически идентичными, т.е. основное отличие микросхем заключается в их характеристиках и цоколевке корпуса. Именно поэтому к большинству современных LCD мониторов, невзирая на множество их торговых марок и множество различных моделей, можно применять одинаковые подходы при диагностике неисправностей и ремонте. Кроме идентичной функциональной схемы, почти все LCD мониторы имеют одну и ту же схему компоновки, т.е. практически все производители пришли к одинаковой схеме распределения электронных компонентов монитора по различным печатным платам.
Общая схема современного монитора
Современный LCD монитор, как правило, состоит из самой LCD-панели и 3 печатных платы (схема 1):
Схема 1 — Общая схема современного монитора
- основную плату управления и обработки сигналов (Main PCB)
- плату блока питания и инвертора задней подсветки (Power PCB)
- плату лицевой панели управления
Межблочные связи в мониторе
Связи при такой компоновке монитора демонстрирует схема 2.
Схема 2 — Межблочные связи
Многие современные мониторы могут использоваться как USB-хаб, к которому могут подключаться различные USB устройства. Поэтому в составе монитора может появиться еще одна печатная плата, соответствующая USB-хабу, но наличие этой платы, естественно, является опциональным.
На основной плате управления располагаются микропроцессор монитора и скалер. Этой платой осуществляется обработка входных сигналов монитора и преобразование их в сигналы управления LCD-панелью. Именной этой платой во многом определяется качество изображения, воспроизводимого на экране монитора. Основное отличие моделей мониторов друг от друга заключается в конфигурации этой печатной платы, в типе установленных на ней микросхем и в их «прошивке».
Плата лицевой панели управления представляет собой узкую печатную плату, на которой расположены только лишь кнопки и светодиод.
Плата питания монитора
Плата источников питания (в документации LG ее обозначают, как LIPS), представляет собой комбинированный источник питания, который состоит из двух импульсных преобразователей: основного блока питания и инвертора задней подсветки. Этой платой формируются все основные напряжения, необходимые для работы и основной платы, и LCD-панели, а также формируется высоковольтное напряжение для ламп задней подсветки. Именно эта печатная плата дает наибольшее количество различных проблем и отказов LCD-мониторов.
Но существует и второй вариант компоновки, при котором кроме LCD-матрицы в мониторе имеется четыре печатные платы:
- основная плата управления и обработки сигналов (Main PCB)
- плата блока питания (Power PCB)
- плата инвертора задней подсветки (Back Light Inverter PCB)
- плата лицевой панели управления
В данном варианте компоновки блок питания и инвертор задней подсветки представляют собой отдельные печатные платы (схема 3).

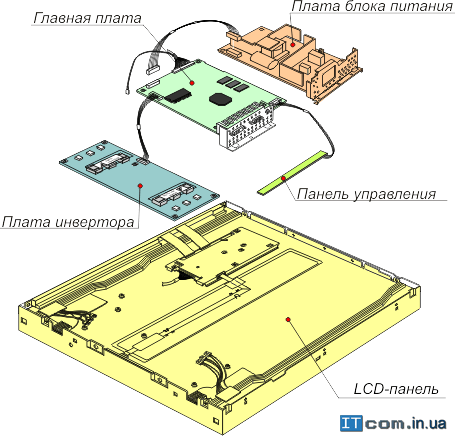

Схема 3 — Основные платы монитора
Межблочные связи, характерные для такой компоновки монитора, представлены на схеме 4. В качестве примера здесь можно представить мониторы LG FLATRON L1810B и L1811B.

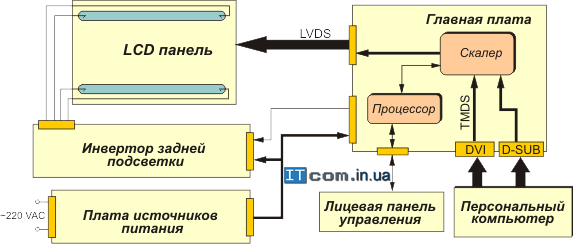

Схема 4 — Межблочные связи
Прежде чем говорить о различных вариантах схемотехники LCD дисплеев, дадим краткие характеристики основным компонентам, из которых они состоят.
Микропроцессор
Микропроцессором, который в различных источниках может обозначаться как CPU, MCU и MICOM, осуществляется общее управление монитором. Основными его функциями являются:
- формирование сигналов для включения и выключения задней подсветки
- управление яркостью ламп задней подсветки
- настройка режима работы скалера
- формирование сигналов управляющих работой скалера
- обработка и контроль входных синхросигналов HSYNC и VSYNC
- определение режима работы монитора
- определение типа входного интерфейса (D-SUB или DVI)
- обработка сигналов от лицевой панели управления
Управляющая программа микропроцессора, как правило, находится в его внутреннем ПЗУ, т.е. эта программ «прошита» в микропроцессоре. Однако часть управляющего кода, и особенно различные данные и переменные хранятся во внешней энергонезависимой памяти, которая представляет собой электрически перепрограммируемое ПЗУ – EEPROM. Микропроцессор имеет прямой доступ к микросхемам EEPROM.
Микропроцессор, как правило, является 8-разрядным и работает на тактовых частотах порядка 12 – 24 МГц. Микропроцессор, на самом деле, является однокристальным микроконтроллером, в составе которого, кроме CPU имеются еще:
- многоцелевые цифровые порты ввода/вывода с программируемыми функциями
- аналоговые входные порты и цифро-аналоговый преобразователь
- тактовый генератор
- ПЗУ
- ОЗУ и другие элементы
EEPROM
В энергонезависимой памяти, в первую очередь, хранятся данные о настройках монитора и заданные пользователем установки. Эти данные извлекаются из EEPROM в момент включения монитора и инициализации микропроцессора. При каждой настройке монитора и установке нового пользовательского значения какого-либо параметра изображения, эти новые значения переписываются в EEPROM, что позволяет их сохранить. В современных мониторах в качестве EEPROM , в основном, применяются микросхемы с последовательным доступом по шине I2C (сигналы SDA и SCL). Это микросхемы типа 24C02, 24C04, 24C08 и т.д.
DDC- EEPROM
Все современные мониторы поддерживают технологию Plug&Play, которая предполагает передачу от монитора в сторону ПК паспортной и конфигурационной информации о мониторе. Для передачи этих данных используется последовательный интерфейс DDC, которому на интерфейсе соответствую сигналы DDC-DATA (DDC-SDA) и DDC-CLK (DDC-SCL). Сама паспортная информация хранится в еще одном EEPROM, который, практически, напрямую соединен с интерфейсным разъемом. В качестве EEPROM используются те же микросхемы 24C02, 24C04, 24C08, а также может использоваться и более специализированная – 24C21.
Формирователь RESET
Схема формирования сигнала RESET обеспечивает контроль питающего напряжения микропроцессора. Если это напряжение становится ниже допустимого значения, работа микропроцессора блокируется установкой сигнала REST в низкий уровень. В качестве формирователя сигнала чаще всего используется микросхема Low Drop стабилизатора, типа KIA7042 или KIA7045.
Скалер монитора
Микросхемой скалера осуществляется обработка сигналов, приходящих от ПК. Скалер в большинстве случаев представляет собой многофункциональную микросхему, в состав которой обычно входят:
- микропроцессор;
- ресивер (приемник) TMDS, которым обеспечивается прием и преобразование в параллельный вид данных, передаваемых по интерфейсу DVI;
- аналого-цифровой преобразователь – АЦП (ADC), которым осуществляется преобразование входных аналоговых сигналов R/G/B;
- блок ФАПЧ (PLL), который необходим для корректного аналого-цифрового преобразования и синхронного формирования сигналов на выходе АЦП;
- схема масштабирования (Scaler), которая обеспечивает преобразования изображения с входным разрешением (например, 1024х768) в изображение с разрешением LCD-панели (например, 1280х1024);
- формирователь OSD;
- трансмиттер (LVDS), который осуществляет преобразование параллельных данных о цвете в последовательный код, передаваемый на LCD-панель по шине LVDS.
Кроме этих основных элементов, в составе некоторых скалеров можно выделить еще схему гамма-коррекции, интерфейс для работы с динамической памятью, схему фрейм-граббера, схемы конвертации форматов (например, YUV в RGB) и т.п.
Фактически, скалер является микропроцессором, оптимизированным под выполнение вполне определенных задач – обработку изображения. Скалер настраивается на формат входных сигналов, получая соответствующие команды от центрального процессора монитора.
Если в составе монитора имеется фрейм-буфер (оперативная память), то работа с ним является функцией именно скалера. Для этого многие скалеры оснащаются интерфейсом для работы с динамической памятью.
Пример функциональной схемы скалера GM5020, используемого в мониторе LG FLATRON L1811B, представлен на схеме 5. Особенностью этого скалера является то, не содержит внутреннего LVDS-трансмиттера, и формирует сигналы цвета в виде параллельного 48-разрядного потока цифровых данных. При использовании скалера GM5020 требуется еще и внешний LVDS-трансмиттер, представляющий собой специализированную микросхему.
Схема 5 — Схема скалера
Фрейм-буфер
Фрейм-буфер – это оперативная память достаточно большой емкости, которая используется для сохранения образа изображения, выводимого на экран. Эта память требуется при преобразовании (масштабировании) изображения, т.е. когда входное разрешение не совпадает с разрешением LCD-панели. В качестве фрейм-буфера используется память динамического типа, чаще всего SDRAM. Емкость этой памяти определяет разработчиком, исходя из формата LCD-панели и ее цветовых характеристик.
DC-DC преобразователь
Этим модулем обеспечивается формирование всех постоянных напряжений, необходимых для работы монитора. Этими напряжениями являются: +5V, +3.3V, +2.5V или +1.8V. Преобразователи представляю собой либо линейные, либо импульсные преобразователи постоянного напряжения.
Буфер синхросигналов
Буфер синхросигналов, представляют собой усилители, выполненные либо на транзисторах, либо на микросхемах мелкой логики. Буфером обеспечивается усиление и буферизация входных сигналов синхронизации HSYNC и VSYNC. Часто буферы управляются микропроцессором, что позволяет выбрать источник сигнала, а также выбрать тип синхронизации (раздельная, композитная или SOG).
Инвертор
Инвертор формирует высоковольтное и высокочастотное напряжение для ламп задней подсветки. Представляет собой импульсный высокочастотный преобразователь, который из напряжения +12V создает импульсное напряжение амплитудой около 800В.
Блок питания
Блоком питания из переменного напряжения сети формируются постоянные напряжения +12В и +5В, используемые для питания всех каскадов монитора. Блок питания является импульсным и может представлять собой как внешний сетевой адаптер, так и внутренний модуль монитора, хотя в мониторах, представленных в данном обзоре, блок питания является внутренним.
Подавляющее большинство LCD мониторов можно отнести к одному из 3-х базовых вариантов схемотехники, которые попытаемся охарактеризовать.
1) Первый вариант — Микросхемы микропроцессора и скалера
характеризуется наличием на MAIN BOARD двух основных микросхем: микросхемы микропроцессора и микросхемы скалера. Микропроцессором осуществляется общее управление компонентами монитора, а скалер осуществляет преобразование цветовых сигналов, т.е. осуществляет подстройку изображения под разрешение LCD-панели. При этом скалер обрабатывает данные «на лету», т.е. без предварительного сохранения образа изображения в промежуточной памяти. Поэтому микросхемы памяти в таком варианте схемотехники не используются. Блок-схема такого LCD-монитора демонстрируется на рис.6.
Схема 6 — Микросхемы микропроцессора и скалера
2) Второй вариант — Микросхемы микропроцессора, скалера и памяти
отличается от первого наличием в мониторе микросхем памяти, которые часто называют буфером фрейма (Frame Buffer). Наличие микросхем памяти характерно для мониторов более высокого класса, которые способны работать с изображениями различных входных форматов, в том числе и телевизионных. К этому классу мониторов в большей степени относятся 18-дюймовые мониторы, например FLATRON L1811B.

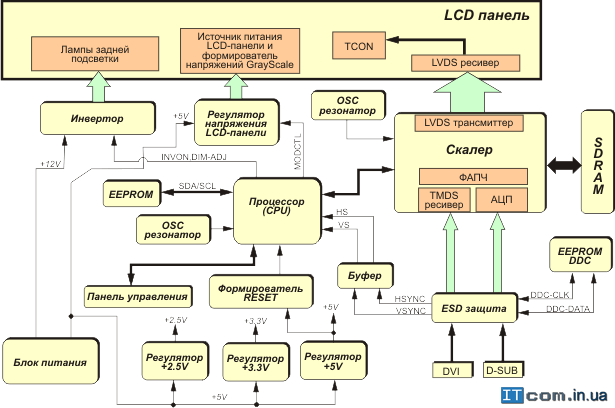

Схема 7 — Микросхемы микропроцессора, скалера и памяти
3) Третий вариант — Активная микросхема
Характеризуется наличием на основной плате MAIN BOARD всего одной «активной» микросхемы. Под термином» активная микросхема» мы подразумеваем микросхему, имеющую собственную систему команд, программируемую под выполнение различных функций и способную выполнять какую-либо обработку сигналов. В некоторых мониторах (например, в FLATRON L1730B и L1710S), мы видим всего одну такую микросхему, которая совмещает в себе и функции микропроцессора и функции скалера. Так как подобные микросхемы могут использоваться в различных моделях мониторов, и так как в составе микросхемы имеется микропроцессор, для работы которого требуется наличие управляющих кодов, то на плате MAIN BOARD мы найдем еще и микросхему постоянного запоминающего устройства – ПЗУ (ROM). Эта микросхема, которая чаще всего является 8-разрядным ПЗУ с параллельным доступом, содержит управляющую программу для работы комбинированной микросхемы скалера-микропроцессора. Часто микросхема ПЗУ является электрически перепрограммируемой, и поэтому ее часто обозначают, как FLASH. Практически во всех мониторах LG в качестве ПЗУ используются микросхема семейства AT49HF. Блок-схема мониторов с такой схемотехникой представлена на схеме 8.
Схема 8 — Активная микросхема
Дополнительный вариант — Скалер без встроенного LVDS-трансмиттера
Кроме этих трех вариантов построения монитора можно ввести и еще один вариант. Он отличается тем, что в мониторе используется такой скалер, который не имеет встроенного LVDS-трансмиттера. В этом случае трансмиттеру соответствует отдельная микросхема, которая устанавливается на основной плате между скалером и LCD-панелью. LVDS-трансмиттер осуществляет преобразование параллельного (24 или 48 разрядного) цифрового потока данных, сформированного скалером, в последовательные данные шины LVDS. LVDS-трансмиттер представляет собой микросхему общего применения, которая может использоваться в любых мониторах. Такая схемотехника, с внешним LVDS-трансмиттером, также характерна, в большей степени, для мониторов более высокого класса, т.к. в них применяются специализированные скалеры с меньшим количеством дополнительных функций. Пример блок-схемы монитора с подобной схемотехникой представлен на схеме 9. В качестве примере монитора с таким построением, можно назвать модель LG FLATRON L1811B.
Схема 9 — Скалер без встроенного LVDS-трансмиттера
Здесь были рассмотрены лишь базовые варианты современной схемотехники, хотя во всем многообразии моделей и торговых марок LCD-мониторов можно встретить самые различные комбинации представленных блок-схем. В сводной таблице 1 отражены типы применяемых микросхем и особенности схемотехники наиболее массовых моделей мониторов LG.
Таблица 1 — Особенности схемотехники TFT мониторов компании LG
Модель монитора |
Вариант компоновки |
Вариант схемотехники |
Типы основных микросхем |
Тип используемой LCD панели |
||
CPU |
Скалер |
LVDS |
||||
L1510S |
см. рис.1 |
см. рис.6 |
MTV312 |
MST9011 |
— |
LM150X06-A3M1 |
L1510P |
см. рис.1 |
см. рис.6 |
MTV312 |
MST9051 |
— |
LM150X06-A3M1 |
L1511S |
см. рис.1 |
см. рис.9 |
MTV312 |
GMZAN2 |
THC63LVDM83R |
1) LM150X06-A3M1 2) LM150X07-B4 |
L1520B |
см. рис.1 |
см. рис.6 |
MTV312 |
MST9011 |
— |
LM150X06-A4C3 |
L1710S |
см. рис.1 |
см. рис.8 |
— |
GM2121 |
— |
1) HT17E12-100 2) M170EN05 |
L1710B
|
см. рис.1 |
см. рис.6 |
MTV312 |
MST9151 |
— |
1) LM170E01-A4 2) HT17E12-100 3) M170EN05V1 |
L1715/16S |
см. рис.1 |
см. рис.6 |
MTV312 |
MST9111 |
— |
LM170E01-A4 |
L1720B |
см. рис.1 |
см. рис.6 |
MTV312 |
MST9111 |
— |
1) LM170E01-A4 2) LM170E01-A5K6 3) LM170E01-A4K4 4) LM170E01-A5 |
L1730B |
см. рис.1 |
см. рис.8 |
— |
GM5221 |
— |
1) LM170E01-A5K6 2) LM170E01-A5N5 3) LM170E01-A5KM |
L1810B |
см. рис.3 |
см. рис.6 |
MTV312 |
MST9151 |
— |
1) LM181E06-A4M1 2) LM181E06-A4C3 |
L1811B |
см. рис.3 |
см. рис.9 |
68HC08 |
GM5020 |
THC63LVD823 |
1) LM181E05-C4M1 2) LM181E05-C3M1 |
L1910PL |
см. рис.1 |
см. рис.6 |
MTV312 |
MST9151 |
— |
FLC48SXC8V-10 |
L1910PM |
см. рис.1 |
см. рис.6 |
MTV312 |
MST9151 |
— |
FLC48SXC8V-10 |
Выводы
Аналитический обзор данных, представленных в таблице 1, позволяет сделать несколько интересных выводов.
Во-первых, практически все, представленные в таблице 1 мониторы, имеют одинаковую схему компоновки, которая, кстати, характерна практически для всех современных мониторов, независимо от фирмы-производителя.
Во-вторых, LG в своих мониторах в качестве управляющего процессора использует, преимущественно, микроконтроллер MTV312, разработанный фирмой MYSON TECHNOLOGY. Этот микроконтроллер в своей основе имеет известнейший микропроцессор 8051. Кроме того, в состав микроконтроллера входят ОЗУ, Flash-ПЗУ, АЦП, процессор синхронизации, цифровые порты и целый ряд других элементов.
В-третьих, необходимо отметить, что в некоторых моделях мониторов могут использоваться различные типы LCD-панелей. Так, например, под крышкой мониторов, продаваемых под торговой маркой FLATRON 1710B, можно встретить LCD-панели трех разных типов: LM170E01-A4, HT17E12-100, M170EN05V1, и это является весьма распространенной практикой практически всех производителей мониторов. Но интересным является тот факт, что иногда фирма LG в своих мониторах использует панели других производителей, являясь при этом крупнейшим мировым их производителем. Принадлежность LCD-панели можно определить по ее маркировке, первые буквы которой и определяют производителя:
- LM – панели производства LG-PHILIPS
- HT – панели производства HITACHI
- M – панели производства AUO
- FLC – панели производства FUJITSU
