Сборка компьютера своими руками

Собирали в детстве конструктор? Если, да, тогда сборка компьютера своими руками будет для вас как путешествие в счастливое детство. В целом, компьютер — это тот же конструктор и самостоятельная сборка компьютера не так уж нереальна, труднее приобрести нужные подходящие комплектующие для сборки. Если вам уже страшно, то можете купить уже собранный системный блок, но не всех устраивает цена, комплектация и отсутствие возможности самостоятельно чистить и усовершенствовать компьютер. Но если решились собирать компьютер самостоятельно, то эта статья, безусловно, Вам поможет.

Во время сборке компьютера необходимо контролировать:

1. прилагаемое усилие при соединении контактов и разъёмов;
2. установку отдельных модулей и компонентов;
3. затягивание винтов, т.к. возможна опасность повредить дорожки на плате;
4. снять с себя электростатический заряд (статику);
5. не роняйте инструменты и платы, например винчестер и процессор.

Нарушение этих требований, может привести к поломке модуля еще на этапе сборки. Корпус системного блока обладает кучей острых поверхностей, поэтому будьте аккуратны, во избежание порезов и травм. Подключать сетевой шнур только после полного окончания сборки.

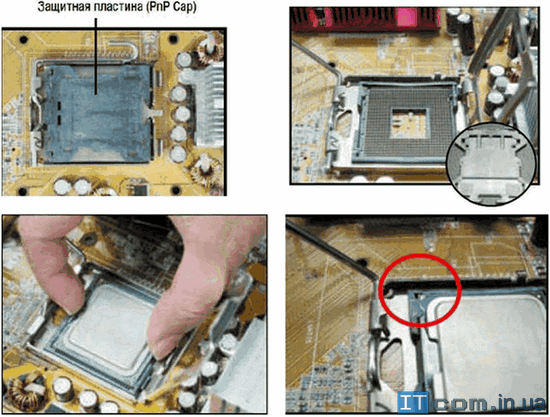

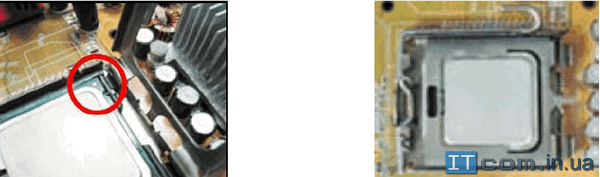

Допустим, вы уже купили необходимые комплектующие, среди них корпус с уже установленным блоком питания. Теперь из упаковки достаем материнскую плату, не забываем подложку из поролона и выкладываем аккуратно на стол. Если вы счастливый обладатель Intel LGA775, то открываем soket и снимаем защитную пластину (PnP Cap). Из коробки достаем процессор (CPU), вставляем в разъем согласно с меткой-ключом и закрываем soket с помощью специального рычага.

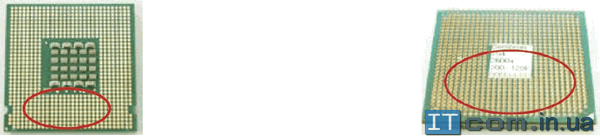

Главное правило при установке процессора — не касаться контактных площадок процессора.

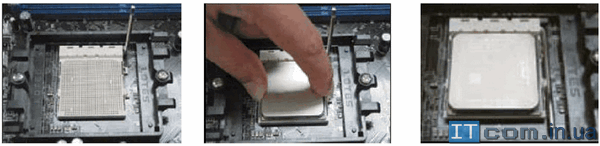

Если у вас soket AMD, то поднимаем рычажок на 90 градусов, устанавливаем процессор согласно с метками на разъеме и корпусе, и не применяя особых усилий опускаем CPU. Установить процессор неправильно невозможно, но будьте аккуратней, не погните ножки. Опустите рычаг вниз до щелчка, который зафиксирует процессор в сокете.

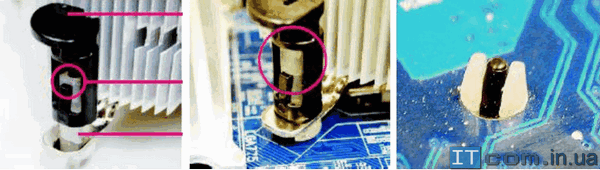

Дальше крепим радиатор для процессоров Intel. В BOX варианте, радиатор уже идет с нанесенной термопастой. Каждую из 4-х ножек необходимо установить в отверстие до щелчка, при этом нажимать на верхнюю черную часть до окончания установки не рекомендуется. После того как все 4 ножки установлены, защелкиваем их по диагонали, начиная с верхней части и проверяем с обратную сторону системной платы, она должно соответствовать фото.

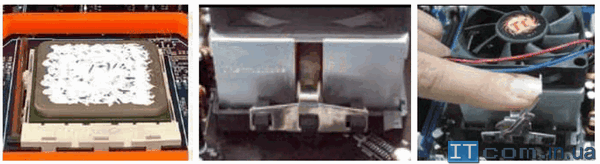

При установке радиатора AMD для начала нанесем тонкий слой термопасты на процессор. После чего, установим радиатор и затянем пружину.

Подключаем вентилятор в разъём CPU_FAN.

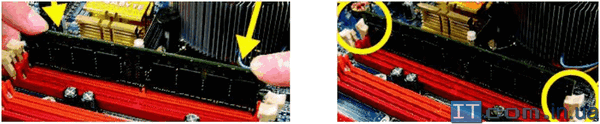

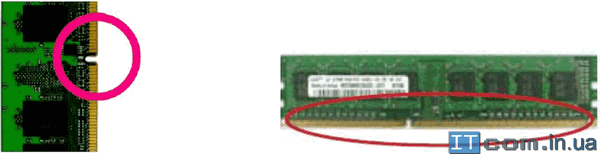

Установим планки оперативной памяти (RAM). Расположение ключа на планке должно соответствовать разъёму и типу оперативной памяти (DDR, DDR II, DDR III и т.д.). Во время установки не касаемся контактов.

Вставляем до упора, пока полностью не закроются защелки.

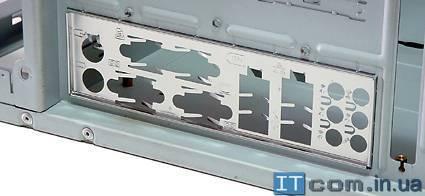

Подготовьте корпус для установки материнской платы. Не забудьте сразу вставить заглушку согласно отверстиям на плате. Установите стойки для крепления материнской платы.

Нужно сразу отогнуть пластины на заглушке, чтобы они не попали в разъёмы и не закрыли его. После чего можно установить материнскую плату в корпус, убедившись что выходы на плате совпадают с отверстиями в заглушке. Прикручиваем крестовой отверткой плату по диагонали. Подключаем индикаторы передней панели, кнопки power и reset, USB согласно маркировке на плате или инструкции по установке материнской платы идущей в комплекте.

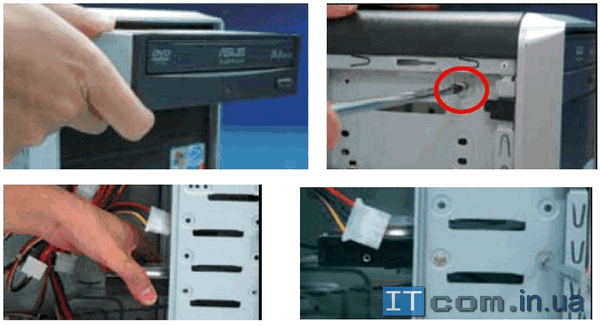

Устанавливаем и закрепляем винтами HDD и DVD-RW привод.

После этого можно установить видеокарту и другие дополнительные платы в соответствующие разъёмы. Для этого придется выломать заглушки на корпусе в необходимых местах.

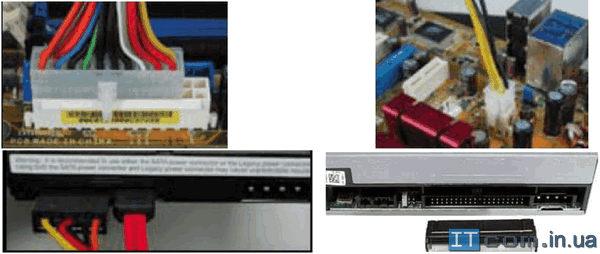

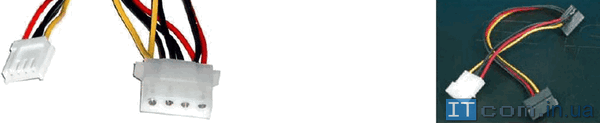

Подключаем контакты с блока питания к материнской плате, обычно это 20 или 24 контактная площадка и 4-х контактная для дополнительного питания процессора. Подключим шлейфы питания к HDD и DVD приводов.

Вот и все, на этом этапе можно объявить: сборка закончена! Осталось внимательно все перепроверить, подключить клавиатуру и мышь, колонки, монитор и сетевой кабель. Дальше включаем системный блок и настраиваем BIOS.
