Ремонт Samsung s7. Нет сети

Поступил на ремонт Samsung s7 после другого сервиса. Ранее был залит, почистили, заработал, но симку не видит. Что бы окончательно убедится набираем *#1234# В списке должен присутствовать CP g930fXXXX, но у нас такого пункта просто нет, значит модем телефон не видит.

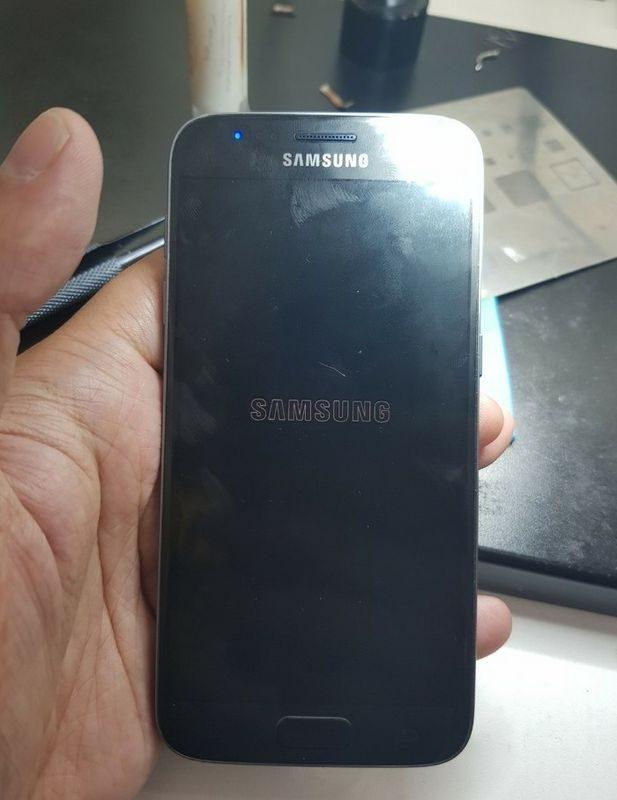

samsung s7

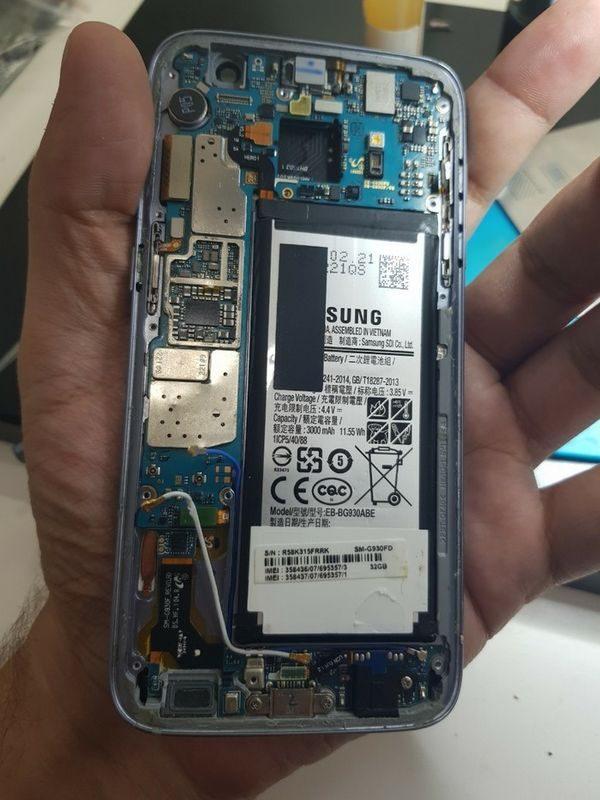

Разбираем

samsung s7 разбираем

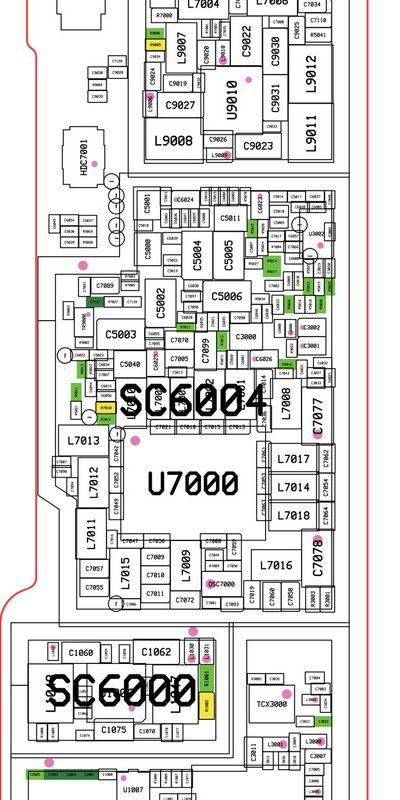

Далее нам понадобится схема

samsung s7 схема

Необходимо проверить, подаётся ли питание на модем, а именно проверить конденсаторы: C3000, C3001, C3002, C3003.

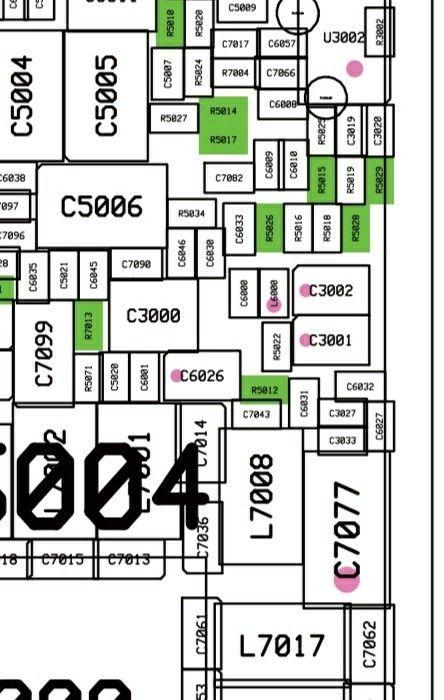

samsung s7 схема

Они находятся рядом с контроллером питания.

конденсаторы: с3000, с3001, с3002, с3003

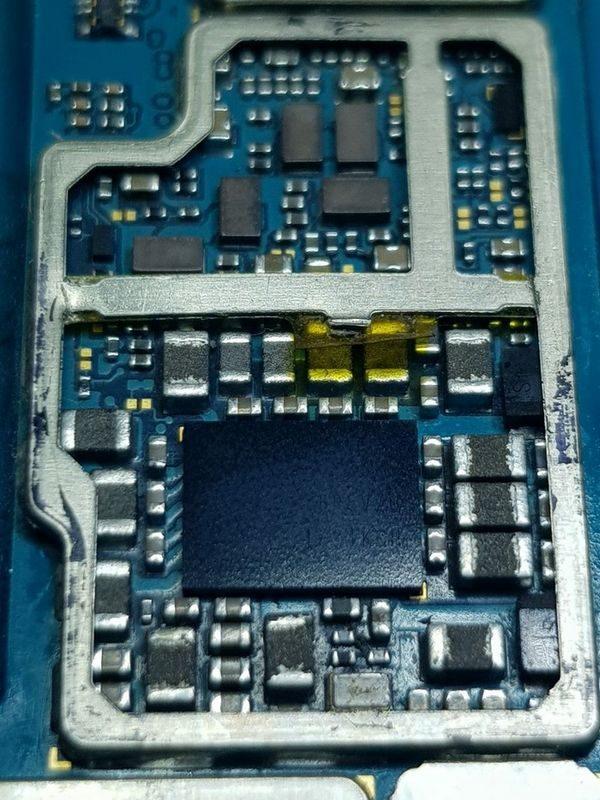

Вот они в живую. Для проверки, необходимо включить телефон, и проверить с помощью тестера.

Ни на одном из элементов не было питания.

Так как телефон всё-таки работает, нам достаточно будет отреболлить микросхему питания.

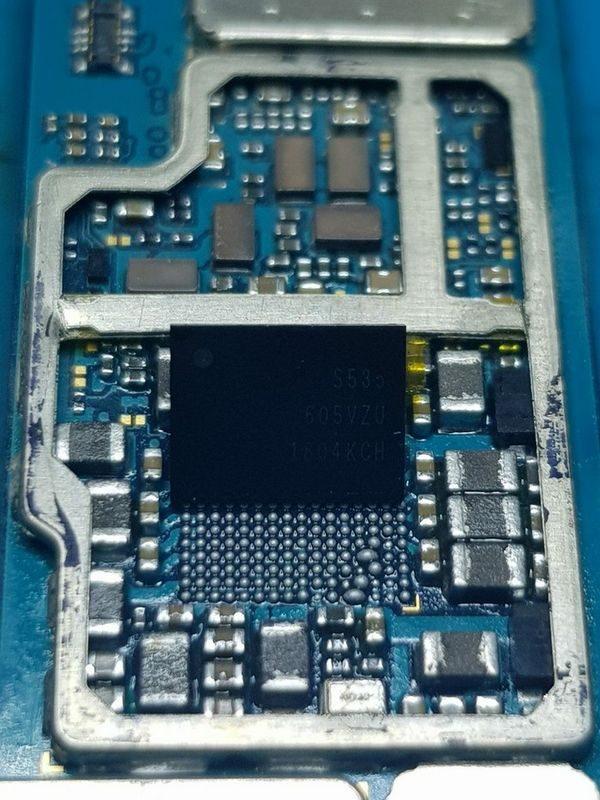

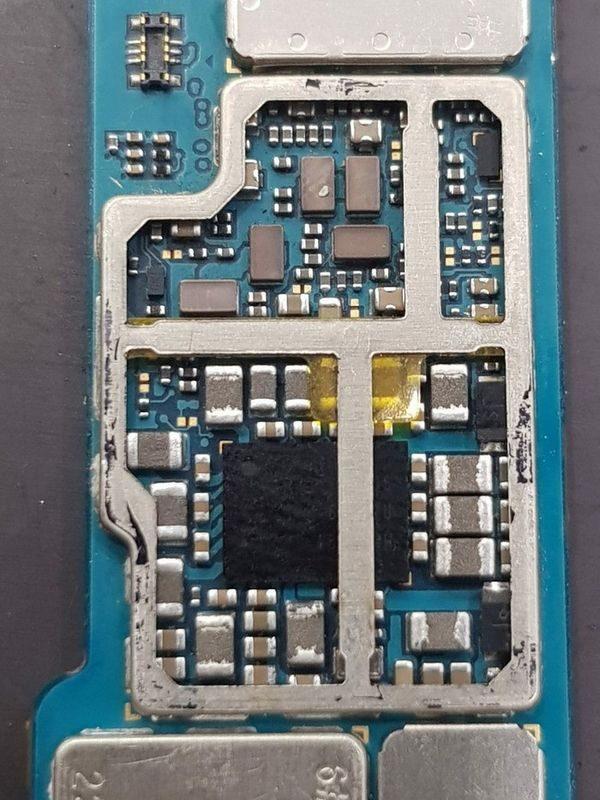

микросхема питания

Но перекладина здесь явно лишняя. Убираем

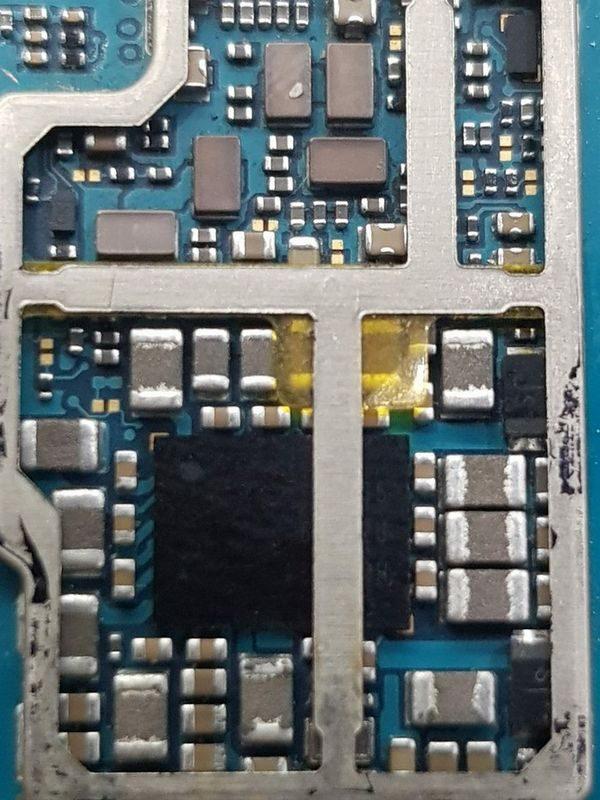

микросхема питания

Так намного лучше!

Прежде чем начать стоит отметить, что с обратной стороны платы находится процессор и память, и стоит очень осторожно снимать данную микросхему — максимально быстро на 390 китайский градусах и максимальном потоке. В таком случае нельзя зевать, микросхема зашаталась — сразу снимаем.

реболл микросхемы питания

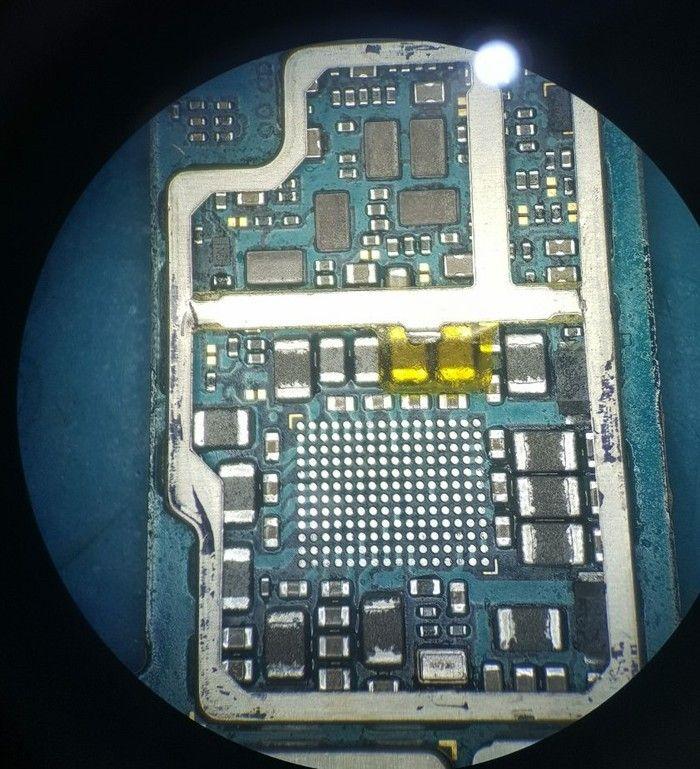

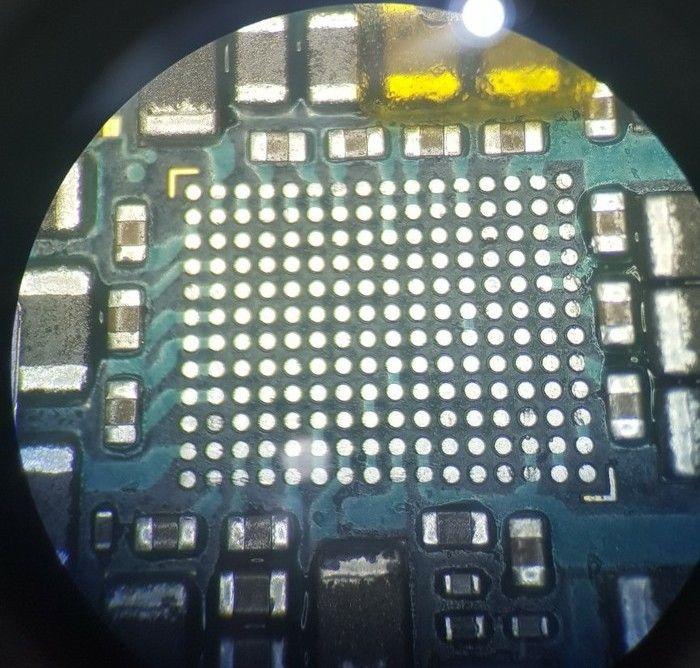

Дальше, дело техники — зачищаем площадку

реболл микросхемы питания

реболл микросхемы питания

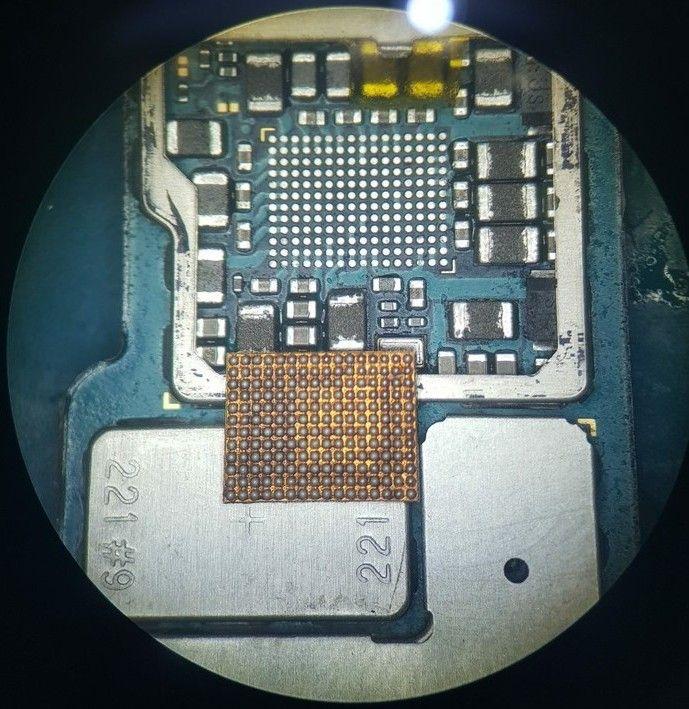

Накатываем, подходящего трафарета конечно нет, хорошо, что рисунок простой.

реболл микросхемы питания

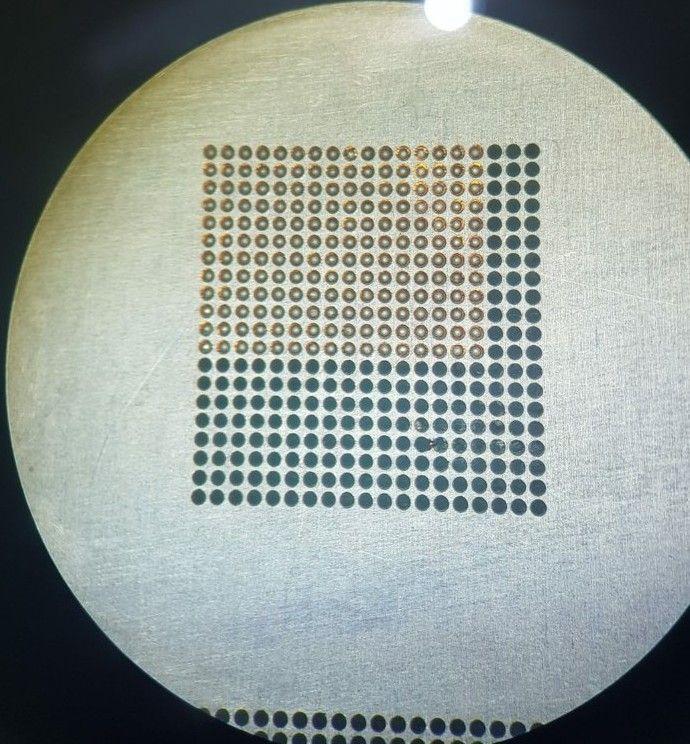

трафарет

Запаиваем на минимально требуемой температуре.

реболл микросхемы питания

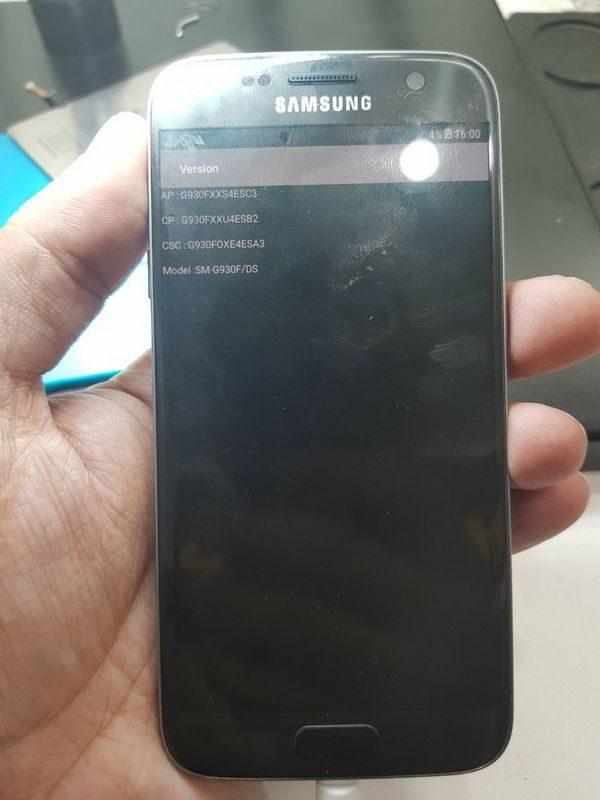

Готово.

samsung s7

Удачных ремонтов!
