Ремонт ноутбука Samsung NP300E7A

реклама

Принесли данный ноутбук, что бы проверить его на работоспособность. История: купили ноутбук разобранным и с разбитой матрицей. Плата была жива и можно было спокойно покупать матрицу. Но при проверки матрицы случилось не предвиденное, ноутбук не включился. Проверяем и действительно — ноутбук не включается.

При подключении зарядного устройства загорается диод на кнопке и гаснет. Реакции на кнопку нет, начинаем замерять дежурные напряжения и выясняется, что заниженное 3V напряжение, замеряем контакты ШИМ контроллера TPS51125 и находим заниженное сопротивление 1.3 Ом на контакте vreg3.

samsung np300e-7a контроллер TPS51125

контроллер TPS51125

Сам ШИМ греется — снимаем его, но сопротивление не меняется. Подключаем ЛБП, выставляем 3V и ток 1А. Греется мульт SMSC MEC1310-NU, меняем и его.

samsung np300e-7a мульт SMSC MEC1310-NU

мульт SMSC MEC1310-NU

Сопротивление стало нормальным.

реклама

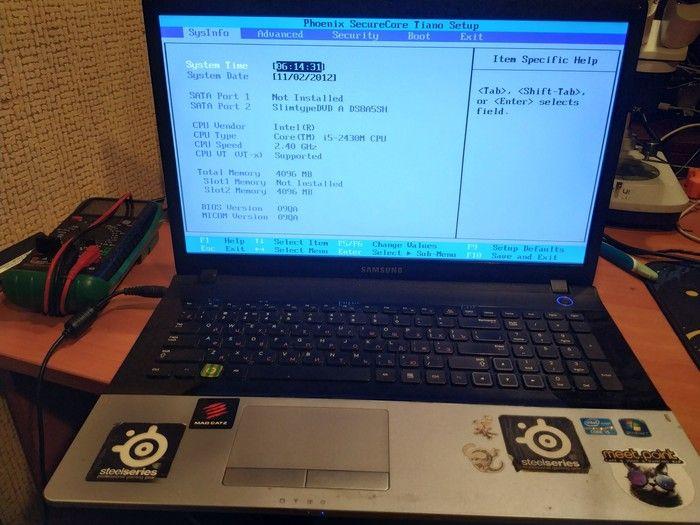

Замеряем, и все питания стали в норме, включаем и вуаля.

samsung np300e

Но выяснилось, что поврежден шлейф матрицы, поменял и его.

Почему же так произошло? Собственно 2 варианта:

  1. Причиной стал повреждённый шлейф, так как были порваны 2 сигнальных провода и замкнув на массу или между собой, а именно мульт сгорев выбил из строя ШИМ.
  2. Замыкание произошло самим шлейфом на плате, так как он обернут в металлизированный скотч.

Вот и все. Всем добра и честных мастеров.
