Руководство по замене лампы подсветки матрицы

В мастерскую попал монитор с неисправностью «нет подсветки», т.е. сразу после включения монитора на экране ненадолго загоралась подсветка и потом сразу пропадала. При этом картинка просматривалось нормально. Во время диагностики был проверен проверен блок питания и инвертор, но никаких отклонений найдено не было, все элементы были целы. Измеренное напряжения питания было в норме. Подозрение упало на лампу подсветки, которое в итоге и подтвердилось.

Путем подключения исправных ламп подсветки вместо родных, которые подключены в корпусе матрицы жк монитора. После включении монитора подсветка загорелась и лампы проработали долгое время, осталось только методом перебора установить какая лампы вышла из строя. Это оказалась верхняя лампа подсветки.

Внимание! Разборку матрицы lcd монитора необходимо делать на ровной и чистой поверхности стола, заранее убранной от винтов и прочих предметов. Не допускайте случайного попадания под экран матрицы посторонних предметов, так как они могут повредить или поцарапать матрицу монитора.

Отражатель подсветки покрыт напылением серебра на полиэфирной пленки и обладает превосходными оптическими, механическими и тепловыми свойствами. На каждый отражатель может быть установлено 1-3 лампы подсветки. На жк мониторах обычно установлено 2 отражателя, но обратите внимание, что большинство экранов ноутбуков используют только 1 отражатель с одной лампы подсветки, которые установлены на верхней и нижней части модуля TFT матрицы.

Эта инструкция поможет Вам с заменить лампу подсветки, особенно, если вы никогда не делали этого раньше.

1. Лампа подсветки — это очень маленькая флуоресцентная лампа и очень хрупкая, обращайтесь с ней осторожно.
2. Замена ламп подсветки требует наличия навыков пайки и монтажа.

Сервисный центр ITcom в Харькове оказывает услугу замена лампы подсветки ноутбука и замена лампы подсветки жк монитора.

Для замены лампы подсветки необходимы инструменты

• 25-45 Вт Паяльник
• Паяльная паста
• Кусачки
• Небольшая плоская отвертка
• Пинцет
• Лезвие
• Перчатки

Замена лампы подсветки будет основана на примере ЖК монитора.

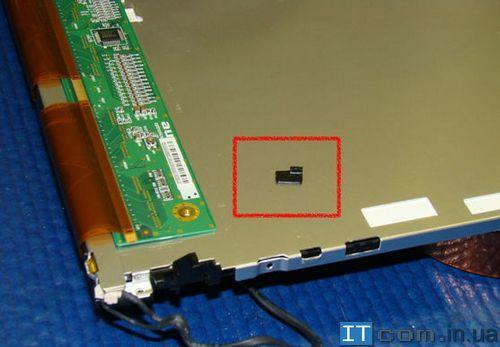

Чтобы произвести замену ламп подсветки, сначала нужно извлечь их из металлического корпуса. Для этого нужно аккуратно отклеить провода, идущие снизу вдоль корпуса и только потом снимайте металлическую крышку с жк монитора.

Удаляем небольшие пластиковые крышки и отражатель.

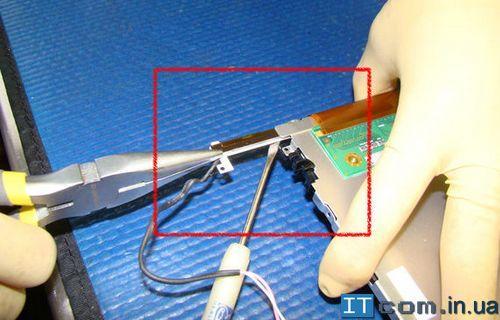

Ослабьте провод, блокирующий винт, затем удалите винты, которые держат отражатель.

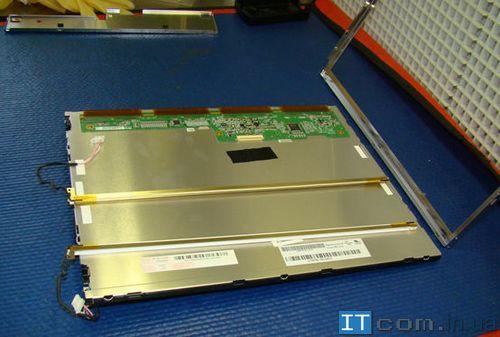

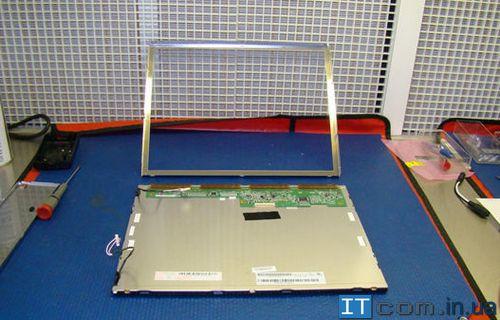

Удалите металлический каркас TFT матрицы.

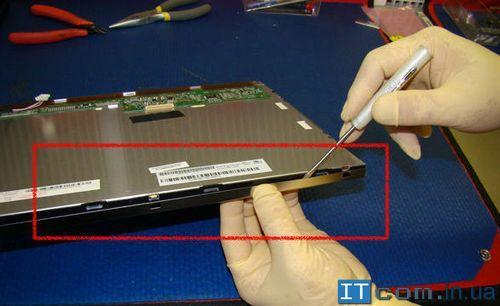

Вставьте небольшую плоскую отвертку на алюминиевое основание.

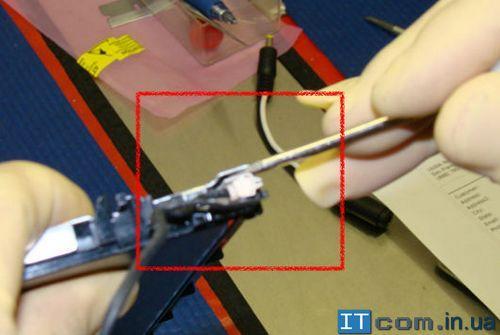

Медленно вытащите отражатель лампы подсветки.

Повторите эту процедуру на другой стороне матрицы.

Далее берем новую лампу соответствующего размера

Аккуратно вставляем лампу на свое место и производим пайку второго конца лампы и изоляцию с помощью термоусадки. После этого еще раз проверяем, чтобы лампа точно находилась на своем месте и заливаем места вырезов термоклеем или другим подходящим изоляционным герметиком.

Похожую процедуру при необходимости проделываем с остальными лампами, требующими замены.

По окончании сборки ламп можно проверить их работоспособность. При этом следует обратить внимание на отсутствие пробоя высоковольтного напряжения на металлический корпус лампы. В случае выявления данного дефекта следует повторить процедуру изоляции концов лампы или устранить нарушения изоляции проводов.

Лампы светятся без дефектов и нареканий.
