iPhone VS Вода

iPhone VS Вода

Уронили в воду телефон, положили разумеется на батарею, посушили в рисе, но почему-то он все равно не стал включаться. Тогда принято было решение его героически разобрать, хорошо, что видео на Youtube сейчас может всему научить.

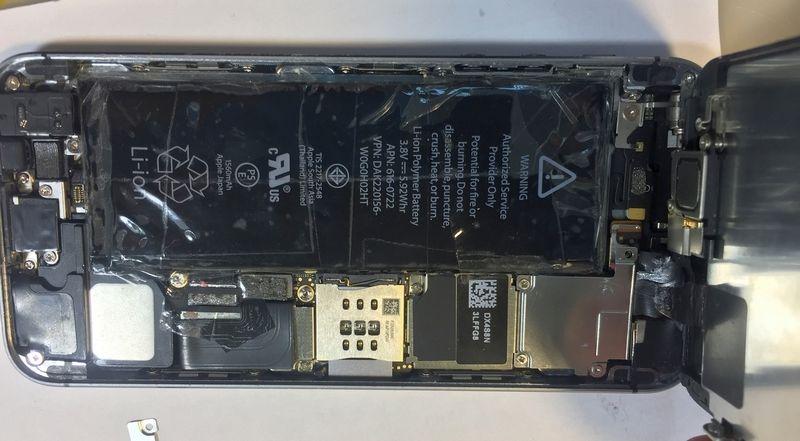

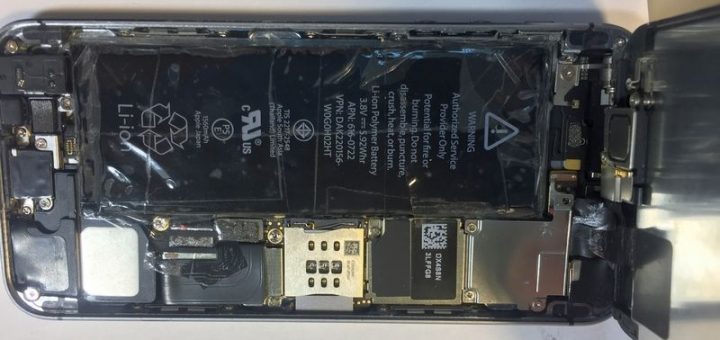

Но попав внутрь оказалось, что сейчас техника устроена чуть сложнее ламповых телевизоров. Честно говоря, не знаю, что делали с аккумулятором и почему его замотали скотчем, предположу, что проткнули чем-то металлическим и таким образом попытались хоть как-то ему продлить жизнь. Но литий беспощадная стерва и держать зарядку в таком состоянии он явно не будет. Разумеется, проблемы с АКб — это всего лишь последствия неаккуратной разборки аппарата, а первопричина чуть глубже.

iPhone VS Вода

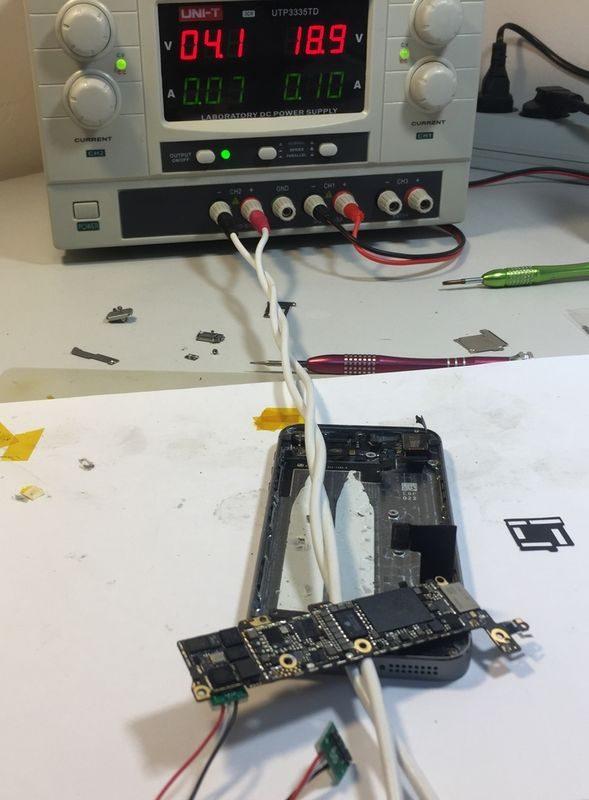

Телефон не включается, на голой плате имеется постоянное паразитное потребление.

Чаще всего, при подобных симптомах, меняют, не глядя и не углубляясь в диагностику, микросхему tristar, что собственно и было сделано. Но после демонтажа контроллера юсб, потребление не исчезло, значит и замена была не нужна.

Прелесть айфонов в рентабельности их ремонта, следовательно, еще какое-то время схемы на них будут доступны. Открываем схему, берем в руки мультиметр и пробежимся по основным напряжениям, которые должны подниматься во время включения аппарата.

iPhone VS Вода

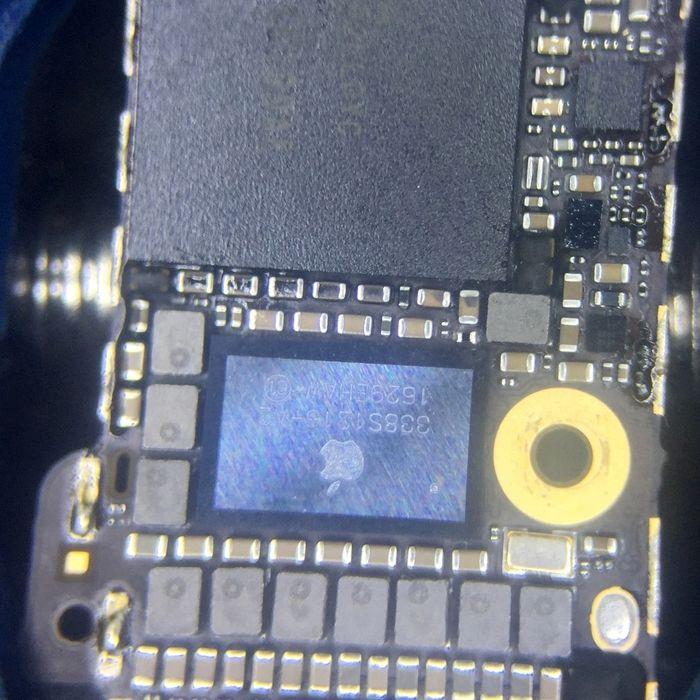

Долго ли коротко, оказалось, что части напряжений и нет. Не смотря, на то, что внешне — следов влаги нет, нет и механических повреждений, но контроллер питания может быть неисправен.

iPhone VS Вода

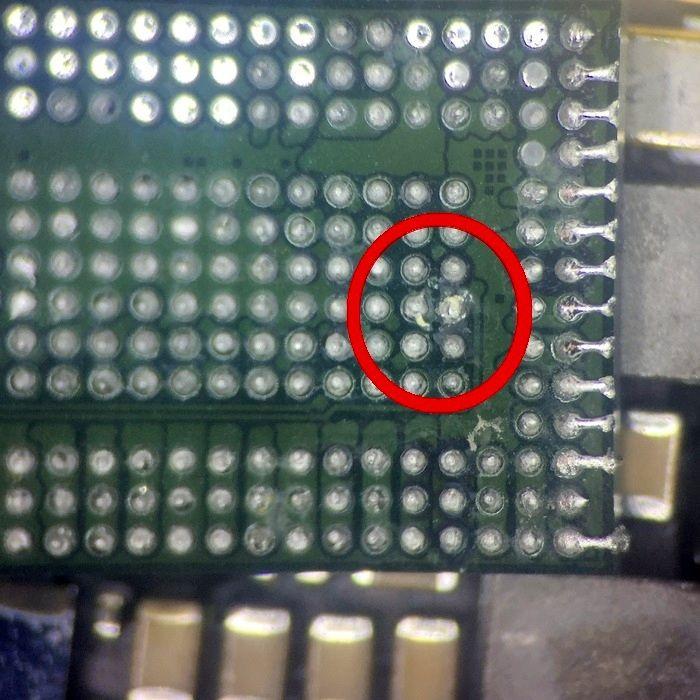

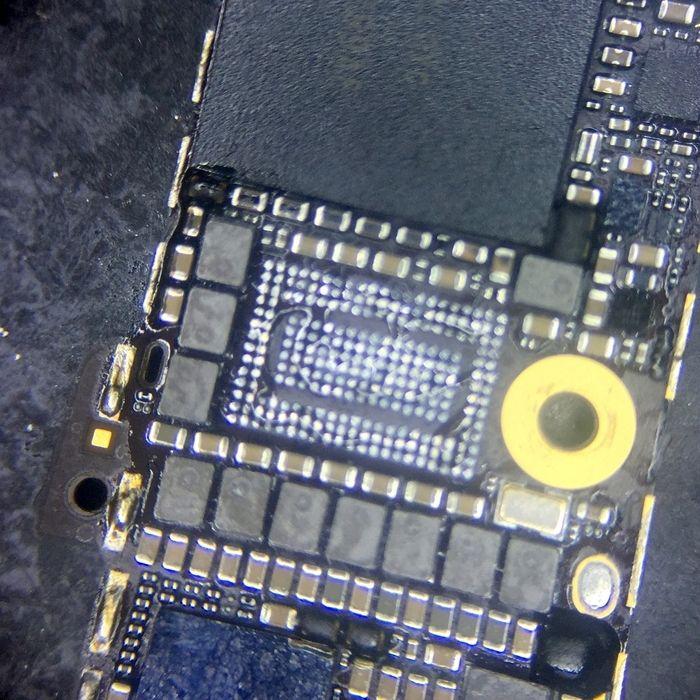

Поэтому выпаиваем его. В общем было несколько мини-корозийных окислов под микросхемой — этого оказалось достаточно.

трафарет

трафарет

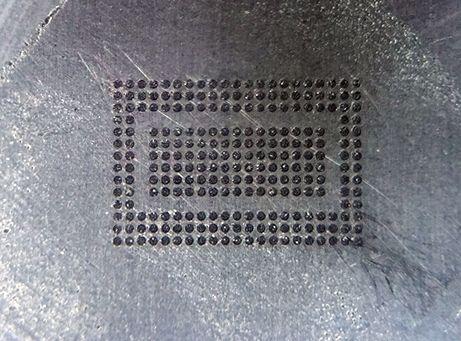

Далее все просто, как мы любим. Мажем на трафарет паяльную пасту

iPhone VS Вода

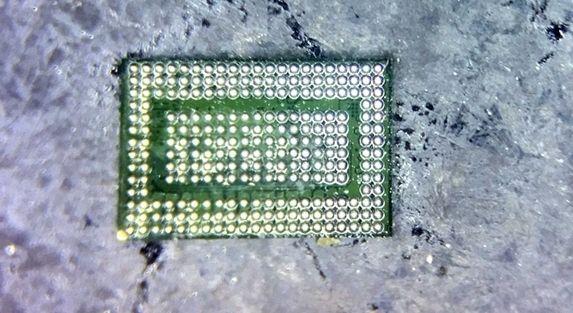

Нагреваем ее феном.

iPhone VS Вода

Зачищаем контактные площадки на плате смазываем флюсом перед установкой микросхемы.

iPhone VS Вода

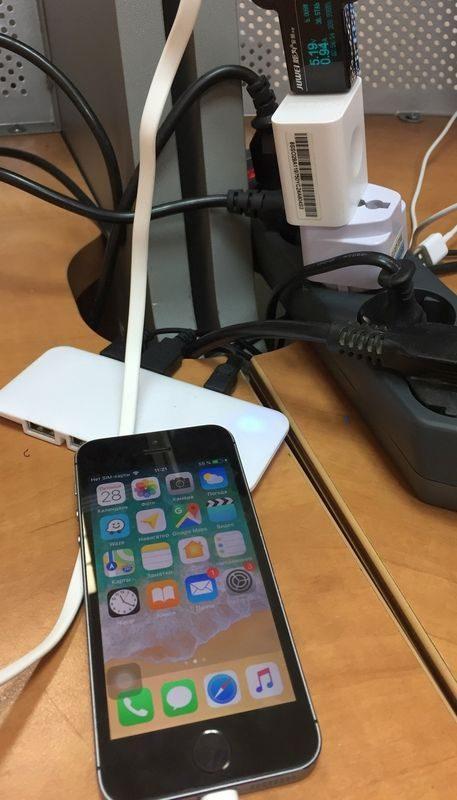

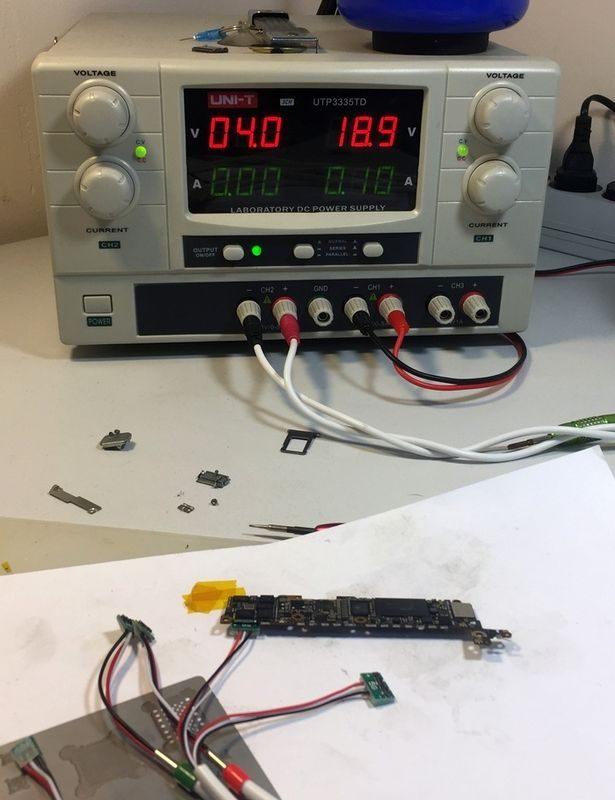

Впаиваем на место, как видно потребление исчезло и телефон запустился.

iPhone VS Вода
