Поступил в ремонт телефон iPhone 7+ с такой проблемой: при подключении с выкл состояния реакция на кабель и включение есть. А вот потребления и индикации заряда (молнии возле значка батареи) уже нет. К этому всему еще нет прошивки модема (не видит сим-карты и не ловит сеть).

не видит сим-карты и не ловит сеть

не видит сим-карты и не ловит сеть

Диагностика

Начнем с осмотра платы

iPhone 7+: нет прошивки модема и всегда 1% батареи

Визуально все красиво, все новое. Перейдем сначала к диагностике проблемы с зарядом и акб. Сделаем замеры на контрольных точках (TEST POINT) Tristar. Они находятся в районе коннектора нижнего дока.

Tristar TEST POINT

Tristar TEST POINT

На этих поитнах проверить легче всего.

Как продиагностировать Tristar?

Есть некоторая шпаргалка, которая помогает определить дефектную микросхему:

допустимое напряжение на Tristar

допустимое напряжение на Tristar

В идеале напряжение должно быть стабильное и в пределах 1V, в нашем случае оно также было в пределах 1V, но пропадало.

Заменим Tristar.

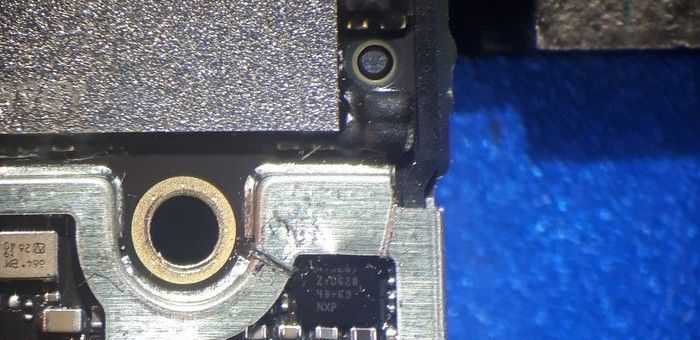

микросхема Tristar

микросхема Tristar

Аккуратно подрезаем и пропаиваем часть сплавом розе. После отламываем.

После замены Tristar получаем такой результат.

появилась прошивка модема и сеть

появилась прошивка модема и сеть

Зарядка пошла и появились проценты батареи. Также появилась прошивка модема и сеть.
