IPhone 7 и шипящий конденсатор

реклама

В сегодняшней статье мы расскажем про типовой случай ремонта iPhone 7 и не типовой проблемы, которая возникла после ремонта. Итак, начнем.

Есть iPhone 7, у которого отказал микрофон. Случай этот распространенный. Нужно перекатывать аудиокодек и восстанавливать контакты под ним.

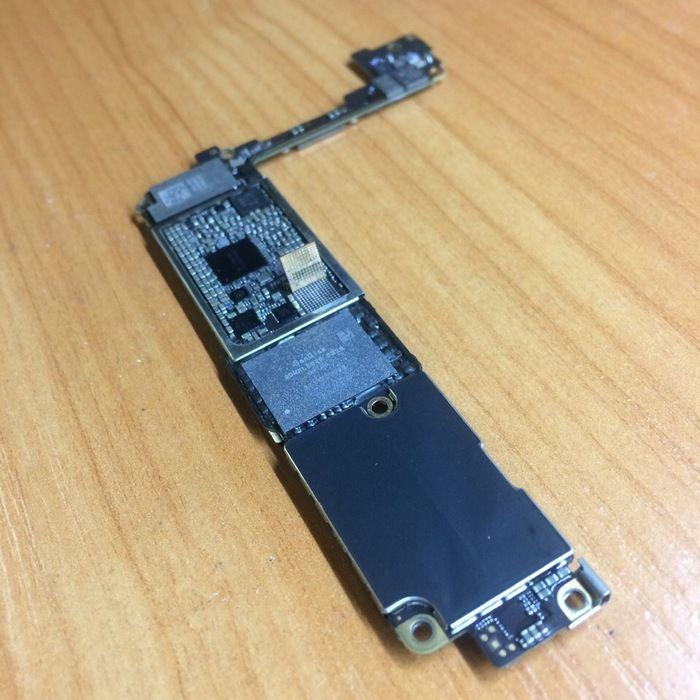

плата со снятым аудиокодеком

плата со снятым аудиокодеком

Тут все просто: восстанавливаем контактные площадки под кодеком. Очень важно восстановить все 4, что бы предотвратить будущие поломки.

Ставим аудиокодек на место.

аудиокодек

аудиокодек

Собираем, проверяем, все работает! На следующий день, он возвращается с проблемой: «присутствуют небольшие помехи при разговоре«.

Тут начинается самое интересное, так как информации в интернете нет (кроме банального, нижний шлейф к примеру заменить или сам аудиокодек).

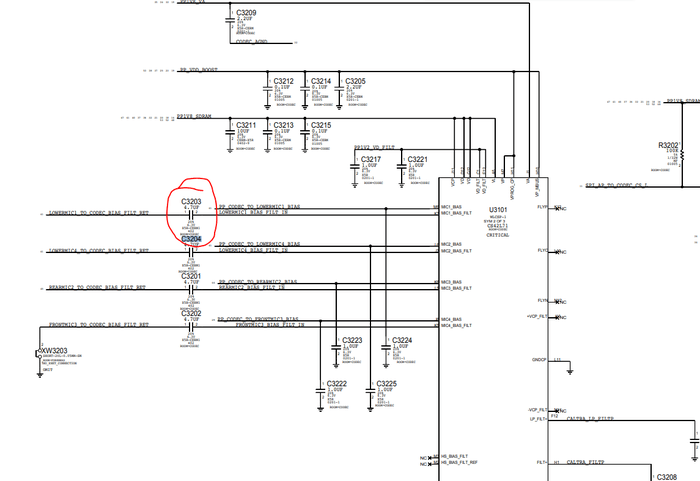

Выдвинуто предположение, что какой-то из элементов на плате может давать помехи. Скорее всего что-то, что чувствительно к температуре. Вот часть схемы, которая нам нужна:

реклама

схема

Тут стоит 2 конденсатора, которые участвуют в фильтрации сигнала.

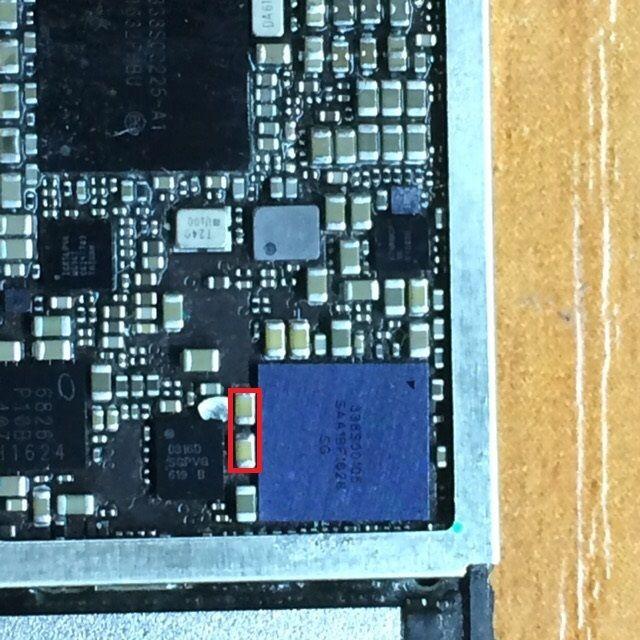

вот эти конденсаторы на плате

вот эти конденсаторы на плате

Снимаем оба и проверяем ёмкость:

  1. первый, как и нужно 4.7uF;
  2. второй было чуть больше чем нужно 5.9uF (должно быть тоже 4.7uF).

Берем донорскую плату, начинаем снимать с неё конденсатор с такой же ёмкостью, стараясь сильно не греть, так как они чувствительны к температуре.

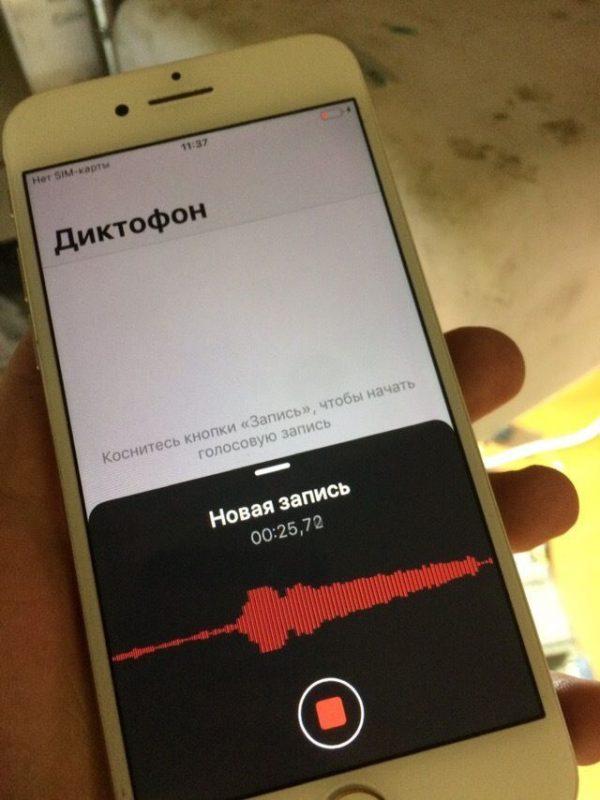

Ставим на плату, проверяем — звук чистый, помех нет!

диктофон

Спасибо за то что прочитали!
