Диагностика ноутбука ASUS ZenBook UX410U тепловизором

реклама

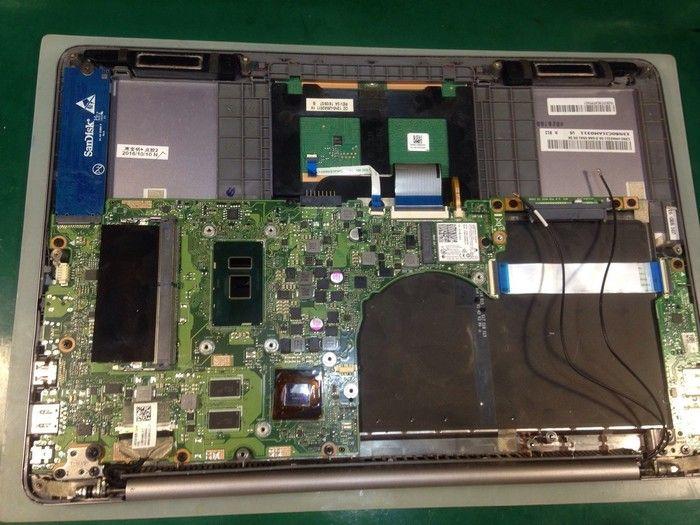

ASUS ZenBook UX410U попал на ремонт в сервисный центр. Диагноз: не включается совсем. Короткого замыкания по питанию нет. При подключению к лабораторному блоку питания есть потребление 50 мА.

Делаем замеры.

asus zenbook ux410u

Типовая неисправность с пробитыми входными ключами у Asus-ов сразу отпала — они оказались целые.

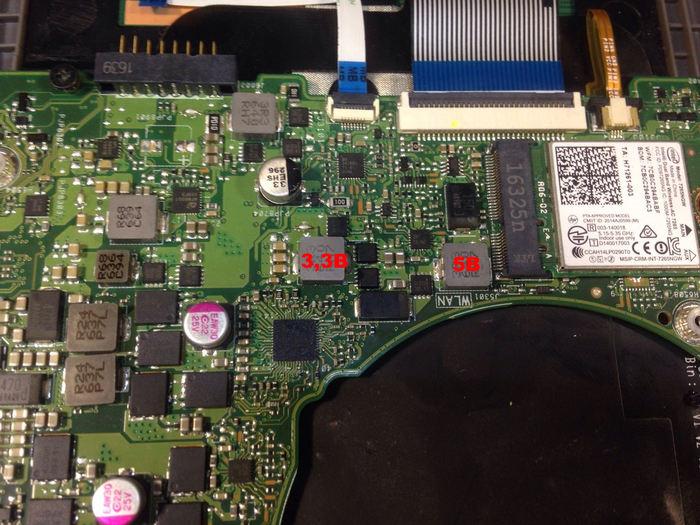

Меряем линии дежурных напряжений, и сразу находим, что по линии 3,3 В силовой дежурки сопротивление чуть больше 1 Ом — это очень мало.

По 5 В линии в районе 100 Ом — это похоже на норму.

реклама

asus zenbook ux410u

Поднимаем дроссель 3,3 В линии и наблюдаем, что занижено сопротивление со стороны нагрузки.

Очень плохо. На этой линии находится в том числе хаб, который является в данном случае частью процессора.

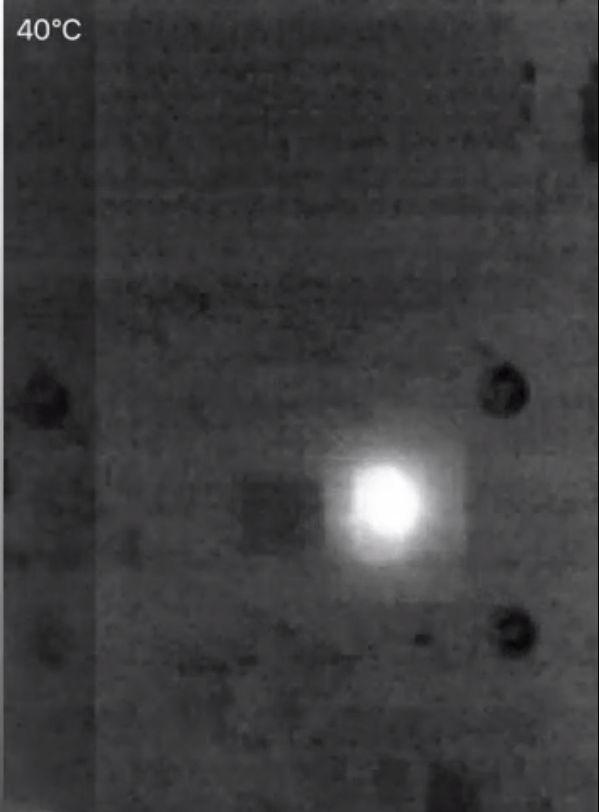

Подаем после дросселя 3,3 В, ограничиваем ток до 0,5 А и осматриваем плату тепловизором:

asus zenbook ux410u

Светится как раз хабовая часть процессора SR2EY (Intel Core i5-6200U).

asus zenbook ux410u cpu

процессор asus zenbook ux410u

Ценник на эту микросхему неприлично высок. Поэтому похоже в данном случае будет меняться плата целиком.
