Ремонт Asus P8Z77-V LX rev. 2.00

Ремонт Asus P8Z77-V LX rev. 2.00

Небольшой отчет о ремонте материнской платы P8Z77-V на1155 сокете от Asus, 2-ой ревизии. Состояние можно оценить по фото. Сокет отсутствует, вся во флюсе (издевались как могли).

Немного приведем плату в чувства, отмоем и посмотрим ближе.

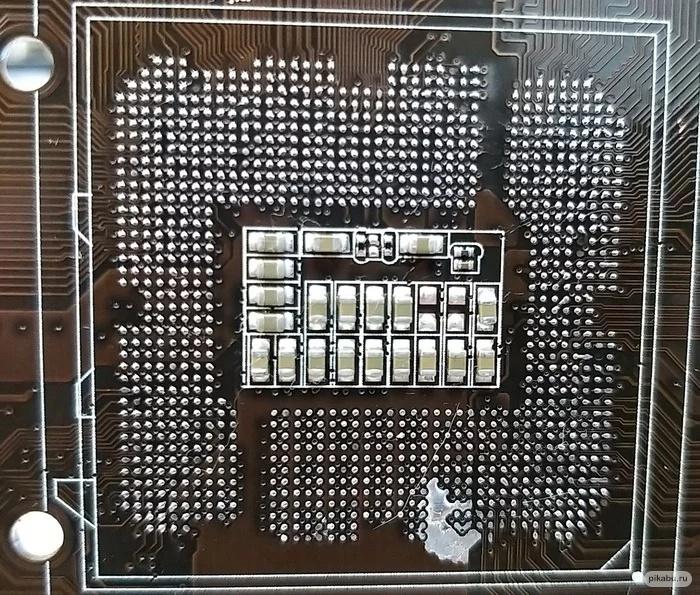

asus p8z77v lx soket

Еще чуть ближе.

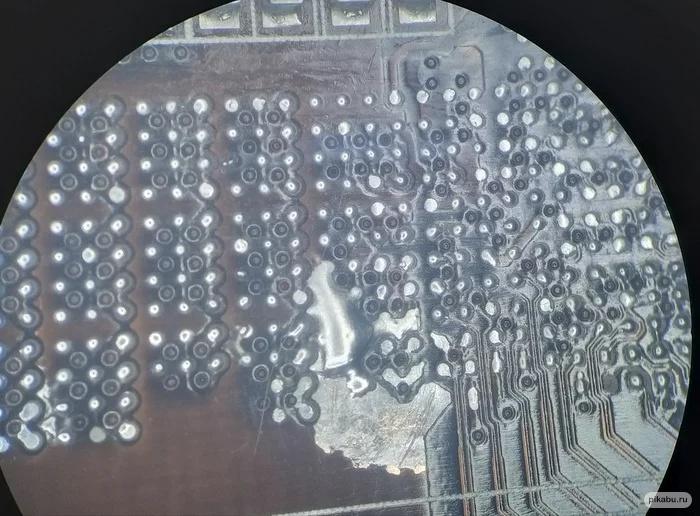

asus p8z77v lx soket

Маска повреждена, отсутствует много пятаков и часть контактных площадок окислены.

Пайка сокета — процедура неприятная, весьма капризная и дорогая. Теперь приступим.

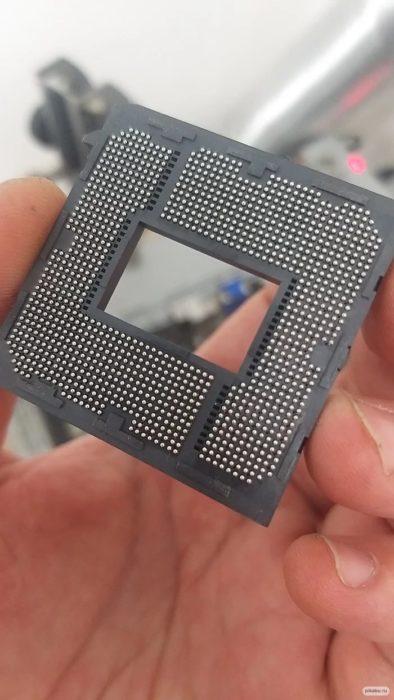

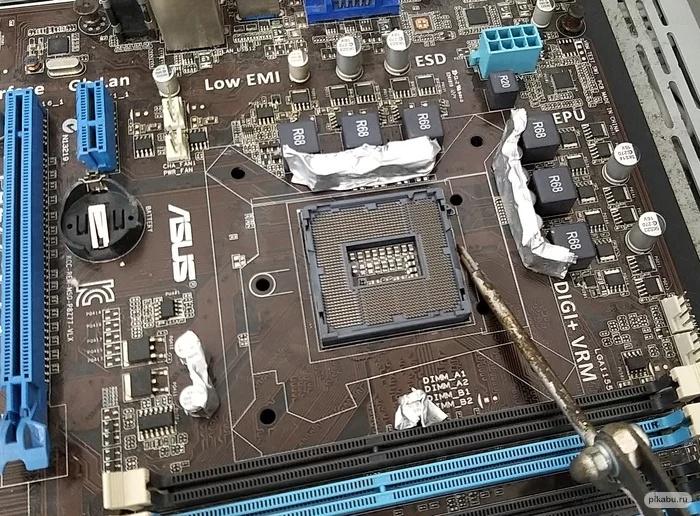

asus p8z77v_lx soket 1155

Достаем новый сокет 1155 из старых запасов.

asus p8z77v_lx soket 1155

Теперь проверим результат. Что тут у нас.

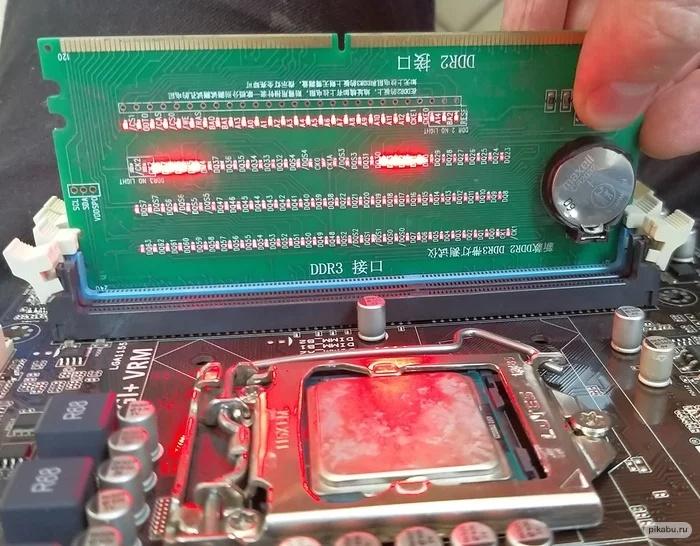

тест по каналам памяти

тест по каналам памяти

По каналам памяти все отлично, пропусков нет. Можно выдохнуть (если бы сокет недосел, то 95% были проблем в с ОЗУ).

Теперь проверим связь процессор > PCH.

тест на связь процессор > PCH

тест на связь процессор > PCH

А вот тут у нас проблемы: 3 линии в обрыве, редко такое встретишь. Смотрим сам чипсет.

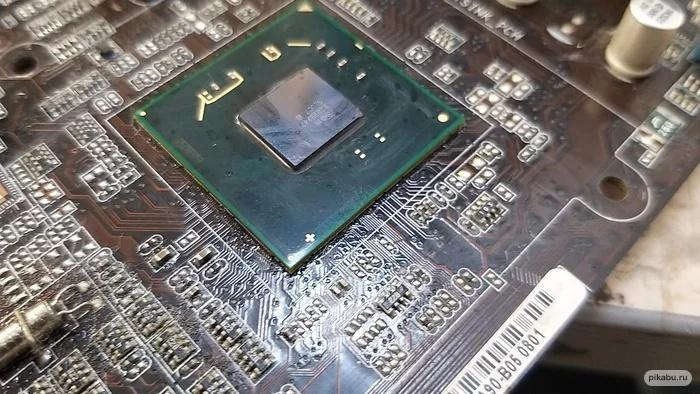

asus p8z77v lx чипсет

asus p8z77v lx чипсет

Следы флюса вокруг + небольшой скол. Ремонт затягивается, снимаем дальше.

asus p8z77v lx чипсет

asus p8z77v lx чипсет

М-да, немного поработаем и проверим результат.

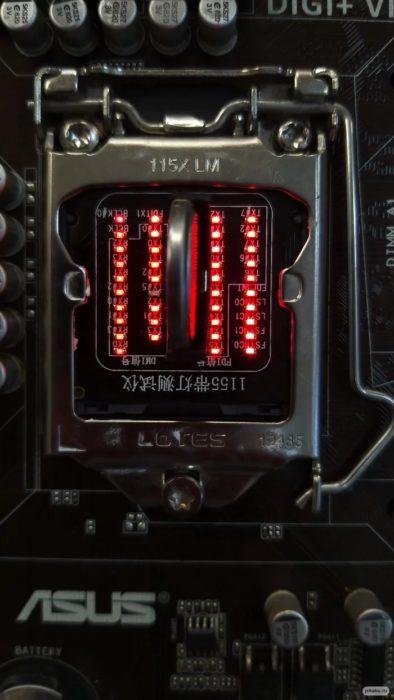

asus p8z77v lx cpu test

тест на связь процессор > PCH

Опять, 1 линия в обрыве. Недосел сокет или проблема с хабом.

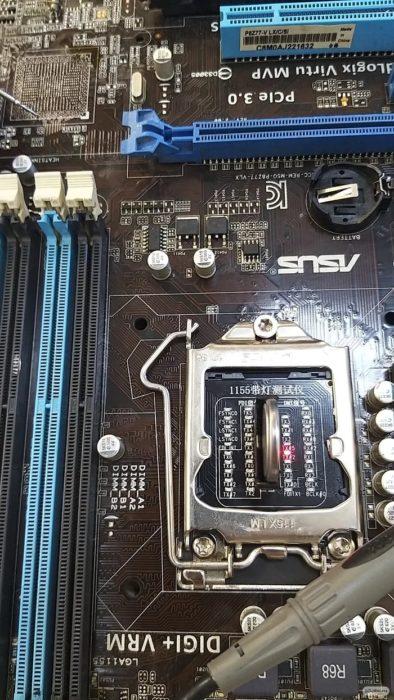

Ремонт Asus P8Z77-V LX rev. 2.00

Проблема с хабом, будем ставить другой. Проверяем.

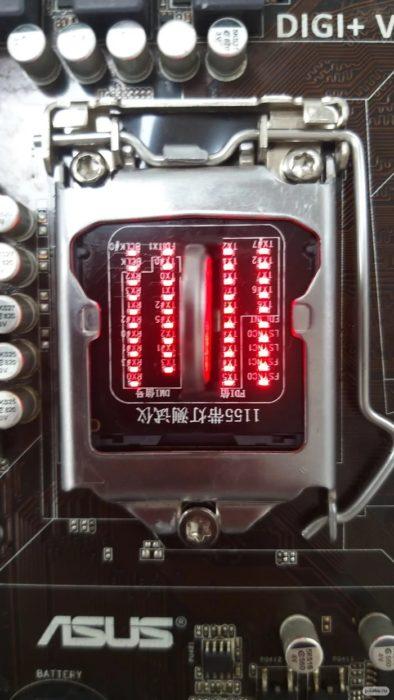

тест на связь процессор > PCH

тест на связь процессор > PCH

А теперь проверяем итоговый результат.

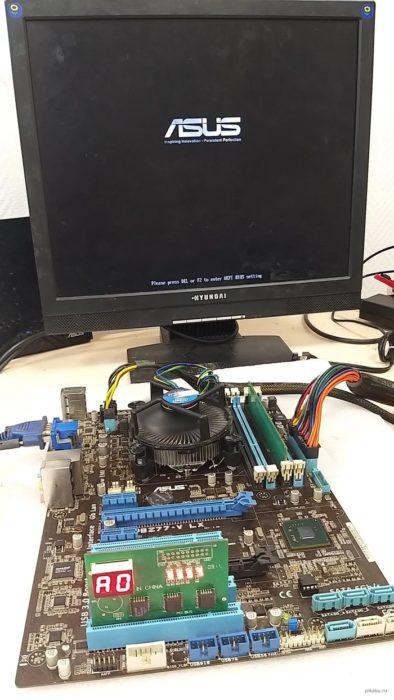

тест asus p8z77v lx

А у нас тут первостепенный дефект самой платы: висит на заставке ASUS, не реагирует ни на что.

Поэтому хаб погрели, скололи, а потом еще и приговорили сокет…

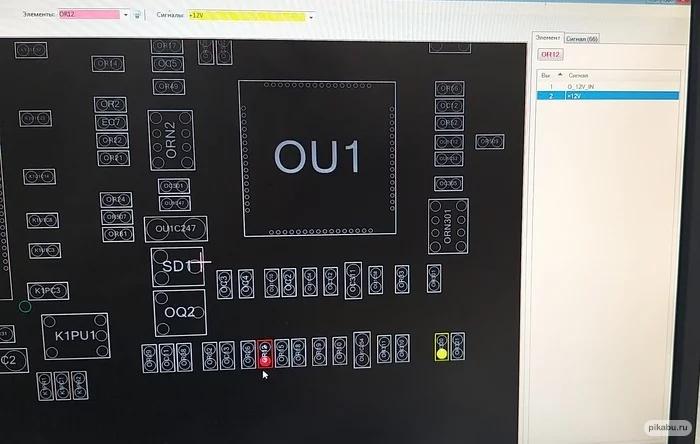

обрыв резистора

А сам дефект тут прост и типичен для этой платы: обрыв резистора по 12V in возле мультиконтроллера. Вот теперь все ОК.
