Ремонт монитора Acer X233HZ и Acer X243HQ

реклама

Ремонт LCD монитора Асер X233HZ и X243HQ с 23,6 диагональю. Конструктивно и схематически эти две модели мониторов практически ничем не отличаются за исключением наличия у Acer X233HZ платы USB хаба для удобного подключения устройств, например клавиатуры, мыши, вэбкамеры и т.д. В этой статье описаны основные виды поломок мониторов X233HZ и X243HQ, а также схемы их устранения.

Обратите внимание, что монитор проверяется, как правило подключенным к сети 220V! Проверяя плату блока питания и инвертора не забывайте, что лампы подсветки находятся в рабочем состояние при 600V. Этого вполне достаточно что бы нанести непоправимый ущерб здоровью человека. Соблюдайте меры предосторожности. Но самое лучшее решение — это обратится к профессиональным мастерам по ремонту мониторов Асер в Харькове. Этим вы не только сэкономите себе время и деньги, но и здоровье.



На плате блока питания Acer X233HZ или X243HQ нет напряжения

Обратите внимание, 3 пункт схемы указывает на проверку высоковольтного конденсатора C905. Соблюдайте осторожность при измерениях, так как даже в обесточенном состоянии на нем сохраняется опасное для жизни напряжение. Не забудьте его разрядить перед проверкой

Все довольно просто, начинаем с проверки коннектора CN902 3 и 4 пина с маркировкой +5V, с помощью вольтметра проверяем наличия 5 вольт. Далее проверяем наличии в цепи 220V и исправность конденсатора C905. При включении питания на микросхеме IC901 должно появится питание на ноге №3. В конечном итоге необходимо проверить исправность ряда диодов.



В мониторе не работает меню

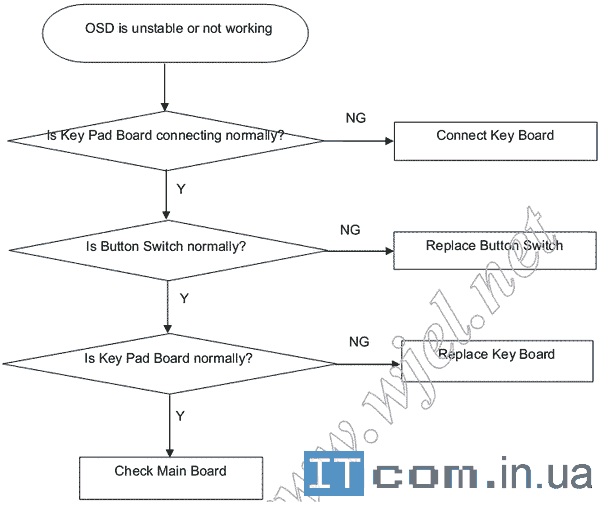

В мониторе не работает меню

Как правило подобная неисправность заключается в механическом износе кнопок управления или отсутствием контакта на коннекторе платы с платой скалера монитора.



На мониторе Acer X233HZ X243HQ нет подсветки

реклама

Монитор Асер может уйти в режим защиты, при этом индикатор питания будет мигать светодиодом. Или другой вариант подсветка появляется на 1-2 секунды, иногда на 5 сек и пропадает. Изображение становится темным, практически не видимым.

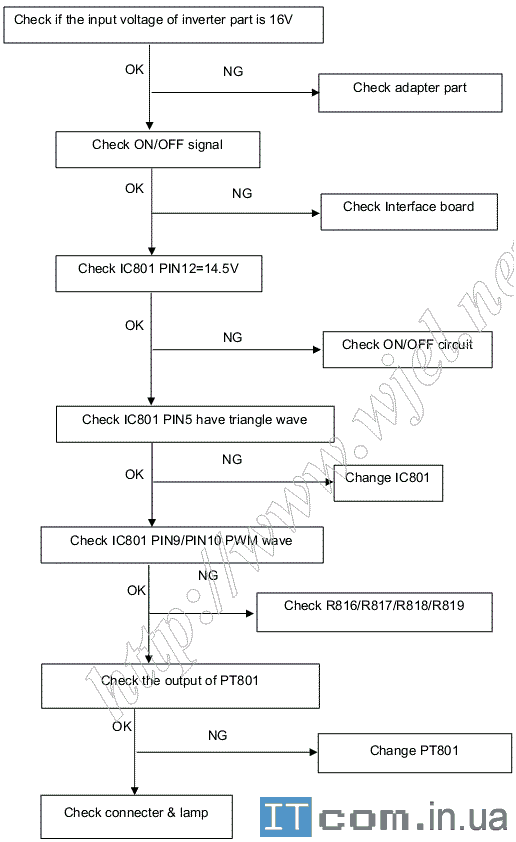

Acer X233HZ X243HQ нет подсветки

Особое внимание стоит уделить трансформатору PT801, как правило на его неисправность указывает отклонение от номинального сопротивления на обмотках. И как правило повреждение платы вокруг трансформатора в следствии перегрева.



Нет картинки или изображения на мониторе

Не стоит путать с симпотмами, типа «не включается» или «нет подсветки». Предварительно убедитесь в исправности блока питания и инвертора.

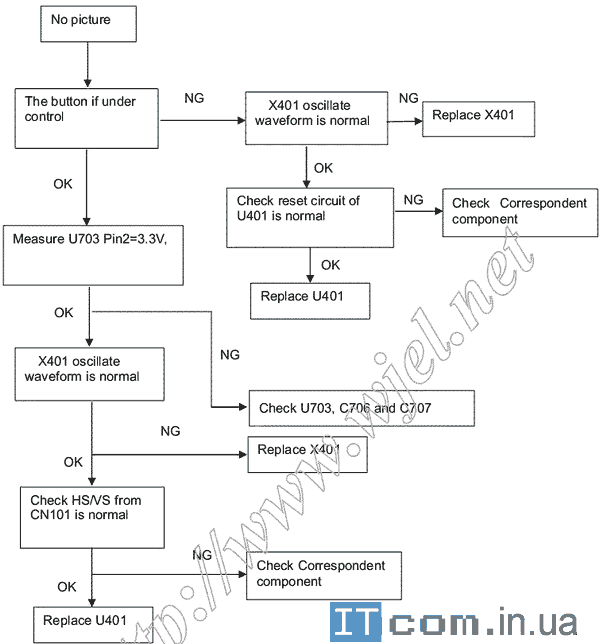

нет изображения

Тут нам понадобится осциллограф.



Нет питания или не включается монитор

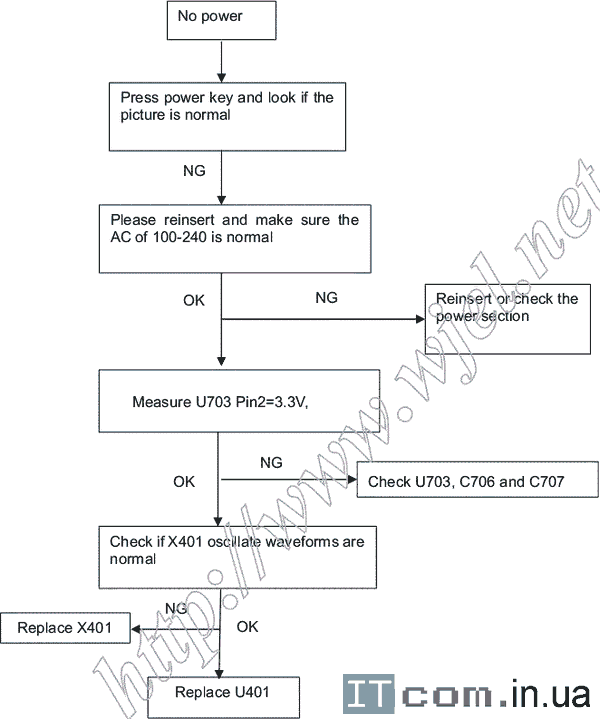

нет питания

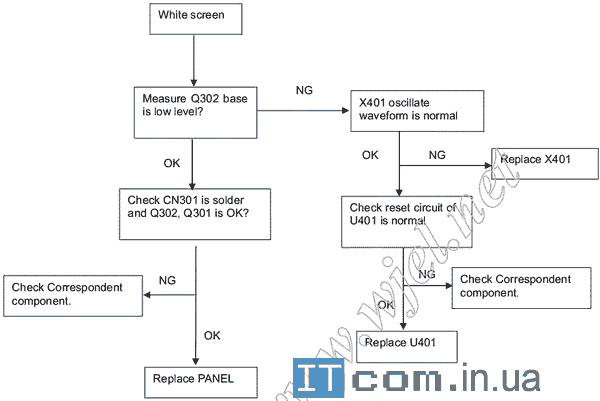

На мониторе белый экран или неработает матрица экрана
