Замена кнопки Home на iPhone 5c

Шаг 1 Снимаем дисплей

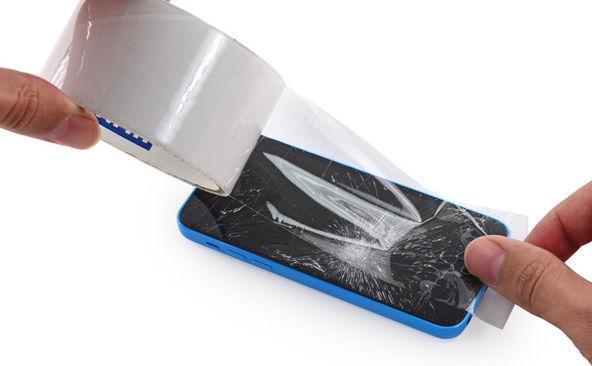

• Если защитное стекло имеет трещины, что бы предотвратить его дальнейшее разрушение и обезопасить себя от повреждения во время ремонта — заклейте экран скотчем.
• Наклейте столько полос скотча, сколько это необходимо, пока ленты скотча полностью не покроют дисплей iPhone. Скотч будет держать осколки стекла, и сохранит его целым во время вытаскивая и подъема экрана.

Внимание! Рекомендуем одеть защитные очки, чтобы защитить глаза от стекла, которое может выпасть во время ремонта.

Шаг 2

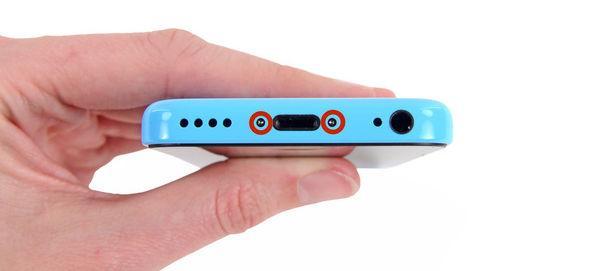

Выкрутите 2 винта 3,8 мм Pentalobe рядом с разъемом Lightning.

Шаг 3 Процедура открытия iSclack

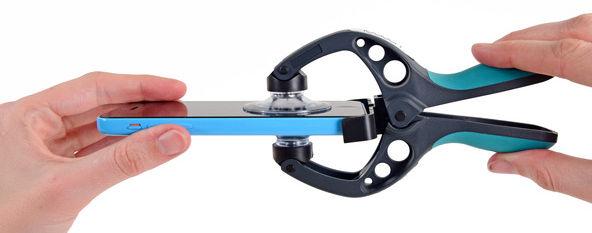

Следующие 2 шага демонстрируют как с помощью iSclack (инструмент для безопасного открытия 5с iPhone), который мы рекомендуем для тех , кто постоянно имеет дело с ремонтом iPhone 5, iPhone 5S, или iPhone 5с. Если у Вас нет iSclack, перейдите к шагу 5.

• Закройте ручку на iSclack, тем самым открыв челюсти присосок.
• Поместите нижнюю часть вашего iPhone между присосками, напротив пластикового глубиномера. Верхняя чашка всасывания должна лежать чуть выше кнопки Home.
• Откройте ручки, чтобы закрыть пасть iSclack. Установите присоски плотно на верхней и нижней части iPhone.

Шаг 4

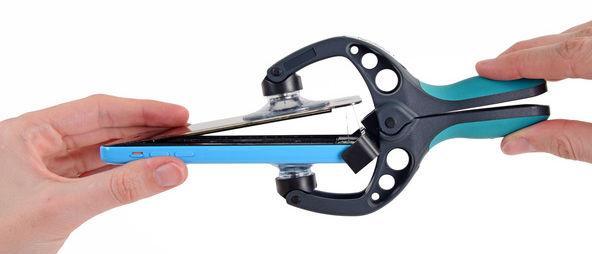

• Крепко держите iPhone 5c и закройте ручку iSclack, чтобы отделить присоски, тем самым разделив переднюю панель от задней частью корпуса.
• ISclack предназначен для простого и безопасного открытия iPhone. Поможет отделить части, но не настолько сильно, чтобы повредить кабели.
• Уберите 2 присоски с iPhone.
• Пропустите следующие 3 шага и переходите к шагу 8

Шаг 5 Ручная процедура открытия iPhone 5C

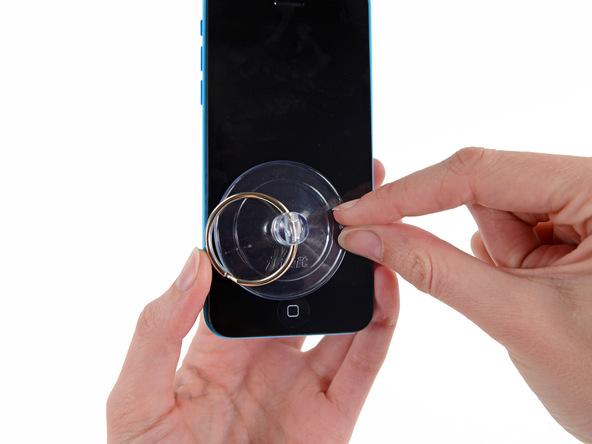

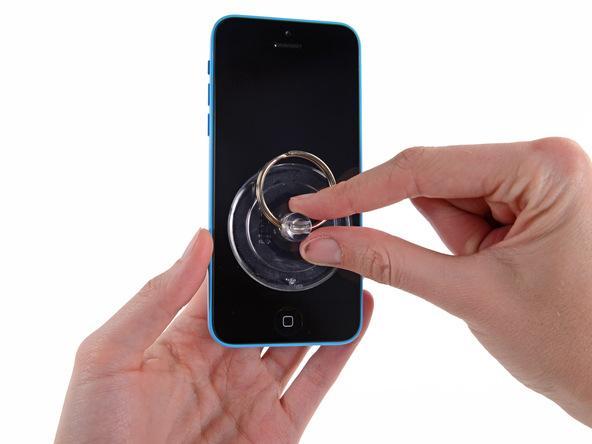

Прилепите присоску на экран, чуть выше кнопки домой. Убедитесь, что присоска полностью на экране, чтобы получить герметичное уплотнение.

Шаг 6

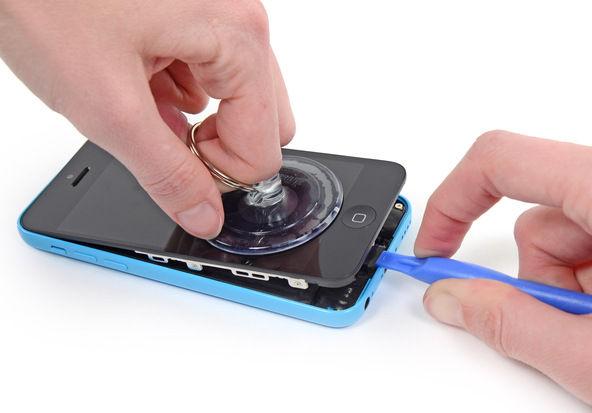

• Держа крепко iPhone внизу с одной стороны, подтяните за присоску, чтобы слегка отделить модуль передней панели от задней части корпуса.
• Не торопитесь и тяните слишком сильно. Блок индикации установлен намного плотнее, чем у большинства устройств.
• С помощью инструмента открытия пластиковых корпусов, начните аккуратно отделять заднюю крышку вниз, в сторону от блока дисплея, который в это время Вы тянете с присоской.
• Есть несколько защелок, которые крепят модуль передней панели к задней части корпуса, так что вам, возможно, придется использовать комбинацию с присоской и инструментом для вскрытия пластиковых корпусов.

Шаг 7

Потяните за пластиковый хвостик на присоске, чтобы освободить вакуумное уплотнение и удалите присоску от дисплея.

Шаг 8

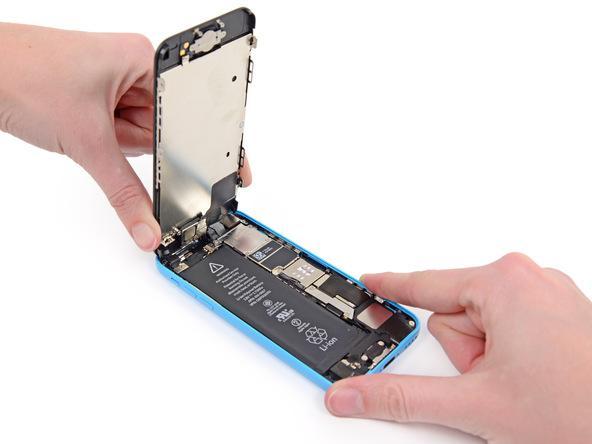

• Поднимите конец кнопки Home на передней панели, чтобы получить доступ к разъемам в верхней части телефона.
• Откройте дисплей примерно под углом 90°, и подоприте его чем нибудь, что бы он находился в таком положении пока вы работаете с телефоном.

Шаг 9

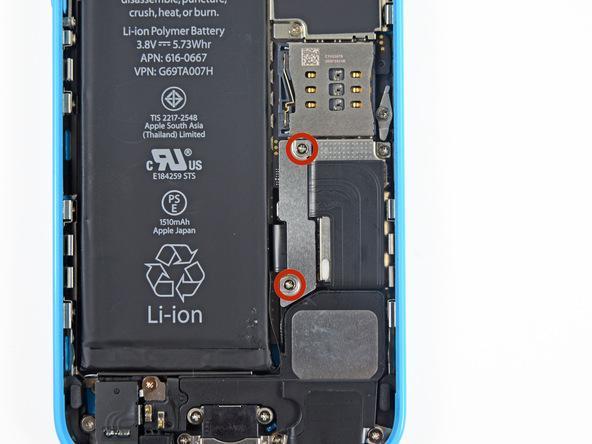

Удалите два 1,6 мм винта, крепящие металлический соединитель батареи к материнской плате.

Шаг 10

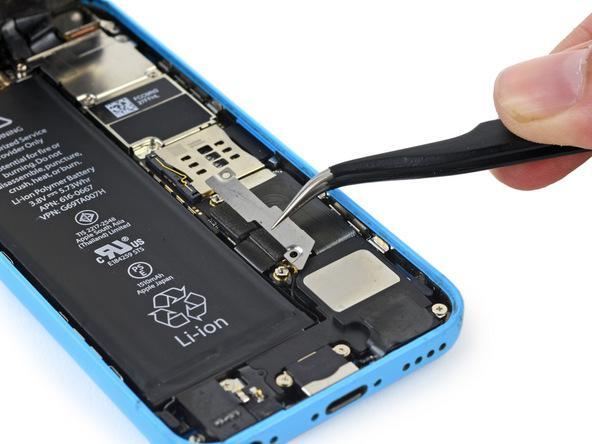

Удалите металлический разъем батареи от iPhone 5с.

Шаг 11

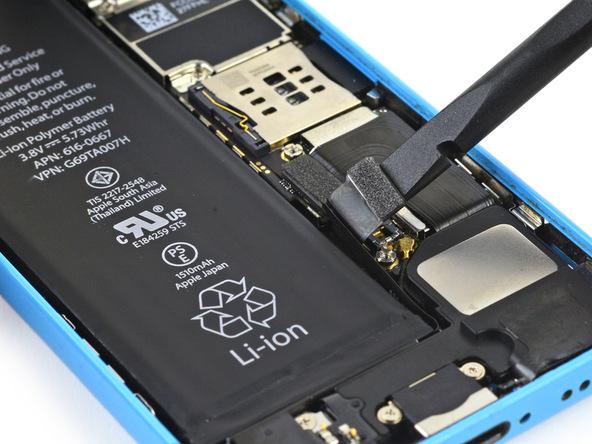

Отсоедините разъем батареи от системной платы.

Шаг 12

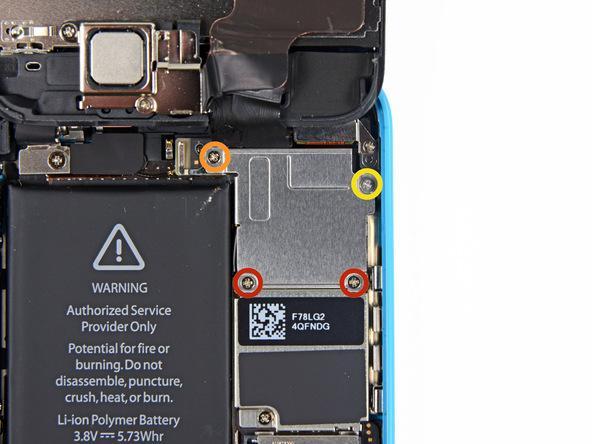

Выкрутите следующие винты, которые крепят панель кабеля к передней плате:

• два винта 1,3 мм
• один винт 1,7 мм
• один 3,25 мм винт

Очень важно следить за своими винтами на этом этапе для повторной сборки. Поскольку случайно перепутав 3,25 мм винт с 1,7 мм винтов в нижнем правом отверстии, может привести к серьезным повреждениям системной платы и скорей всего телефон можно будет выбросить.

Внимание! Не затягивайте сильно винты. Если они туго вкручиваются, не применяйте силу, возможно Вы перепутали типы винтов и их размер.

Шаг 13

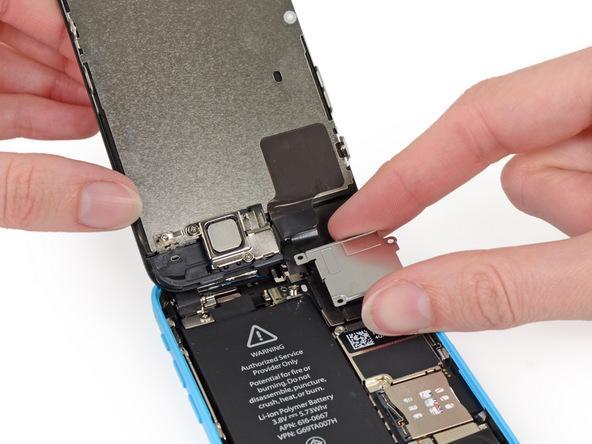

Снимите панель кабеля с системной платы на передней панели.

Шаг 14

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить разъем кабеля камеры и фронтального датчика.

Шаг 15

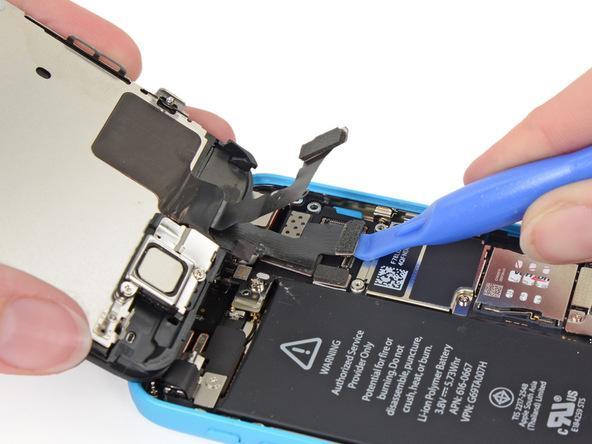

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить кабель экрана.

• ЖК-дисплей и тачскрин разъемы находятся на одной и той же кабельной сборке, поэтому приподнимите ЖК-разъем вверх и сразу нужно отсоединить оба разъема. Перед снятием дисплея дважды проверьте, что 2 кабеля полностью отключены.
• Если после сборки не показывает экран или на нем есть белые линии — проверьте этот разъем, такие симптомы могут быть вызваны неплотным соединением. Тогда повторно подключите кабель, выключите и снова включите телефон.

Шаг 16

Отсоедините переднюю панель от задней части корпуса iPhone 5C.

Шаг 17 Кабель кнопки Home

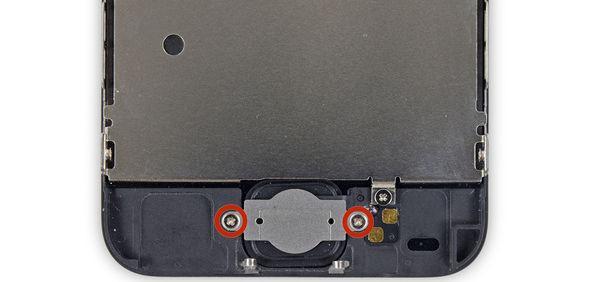

Удалите два 1,3 мм винта крепления кнопки Home в дисплейной сборке.

Шаг 18

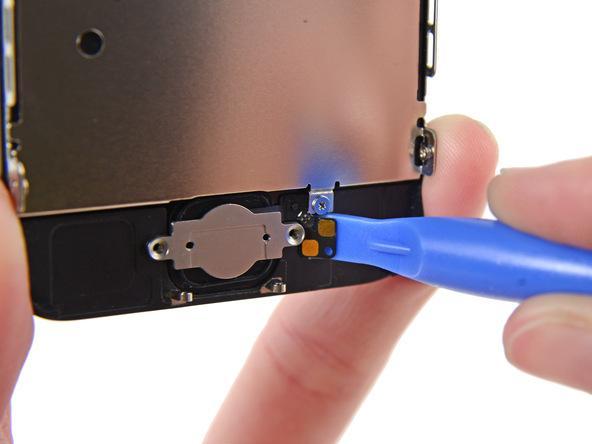

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить край кнопки Home с кабелем от дисплейного модуля.

• Начните под контактными точками справа.

Внимание! Начиная с левой стороны и продвигаясь вправо, Вы можете повредить кабель. Контакты хорошо закреплены к передней панели и должны быть удалены в первую очередь.

Шаг 19

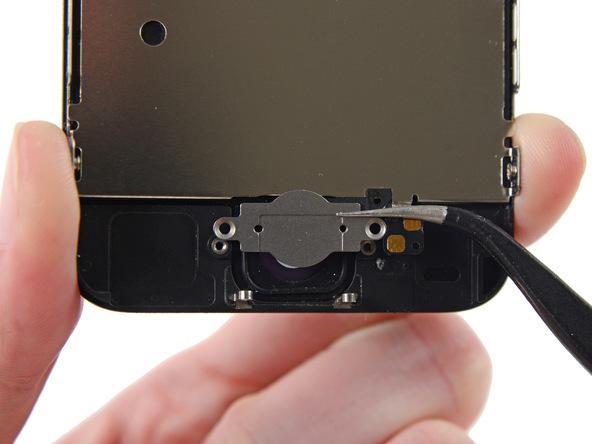

Снимите кабель кнопки Home с дисплейной сборки.

Шаг 20 Кнопка Home

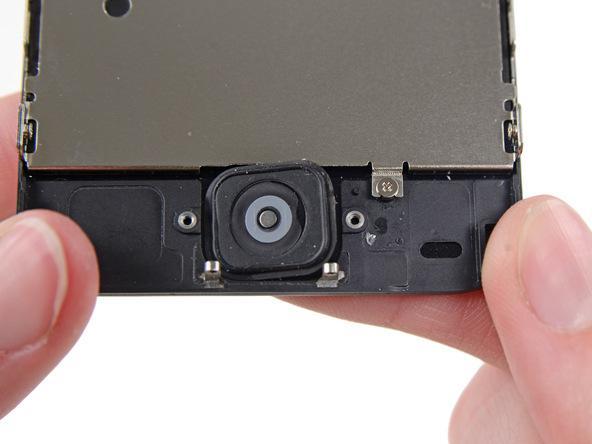

Аккуратно надавите на верхний правый угол кнопки Home со стороны передней панели.

• Не нажимайте на кнопку Home до конца, нужно только приподнять угол, так вы можете снять его с защелок.

Внимание! Будьте аккуратны — мембрана очень тонкая и может легко порваться.

Шаг 21

Вытащите кнопку Home с передней панели.

Для повторной сборки устройства, следуйте инструкциям в обратном порядке.
