Интерфейс DVI
Digital Visual Interface, сокр. DVI (англ. цифровой видеоинтерфейс) — стандарт на интерфейс и соответствующий разъём, предназначенный для передачи видеоизображения на цифровые устройства отображения, такие как жидкокристаллические мониторы и проекторы. Максимальная длина кабеля не указана в спецификации DVI, потому что она зависит от количества передаваемой информации. Кабель длиной 4,5 метра можно использовать для передачи изображения с разрешением до 1920 x 1200 точек. По кабелю длиной 15 метров получится передать в нормальном качестве изображение с разрешением 1280 x 1024 точек.
В зависимости от передаваемых сигналов разъём DVI может быть одного из трёх типов:
- DVI-D (только цифровой)
- DVI-I (цифровой и аналоговый)
- DVI-A (только аналоговый)

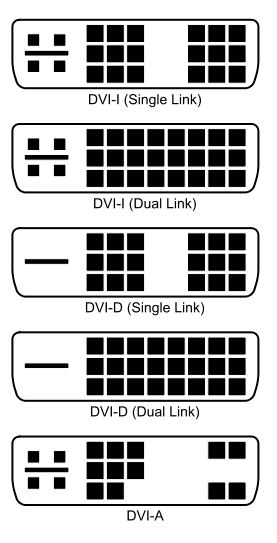

На видеокарте располагается разъём «мама», на кабеле монитора – «папа». Типы DVI (вид на разъём кабеля монитора «папа»):
В настоящее время наиболее распространён Single Link DVI. Для более тяжёлых режимов предназначен Dual Link DVI с двумя RGB-каналами.

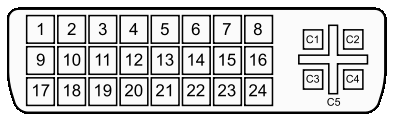

Схема цоколевки DVI
| Розетка (на компьютере) |
 |
Названия и функциональные назначения выводов DVI
| № вывода | Обозначение | Описание |
| 1 | TMDS Data2- | Передача видеосигнала, пара 2 |
| 2 | TMDS Data2+ | Передача видеосигнала, пара 2 |
| 3 | TMDS Data2/4 Shield | Экран пар 2/4 |
| 4 | TMDS Data4- | Передача видеосигнала, пара 4 |
| 5 | TMDS Data4+ | Передача видеосигнала, пара 4 |
| 6 | DDC Clock | Тактовая частота передачи данных DDC |
| 7 | DDC Data | Передача данных DDC |
| 8 | ANALOG VERT SYNC | Аналоговая вертикальная синхронизация |
| 9 | TMDS Data1- | Передача видеосигнала, пара 1 |
| 10 | TMDS Data1+ | Передача видеосигнала, пара 1 |
| 11 | TMDS Data1/3 Shield | Экран пар 1/3 |
| 12 | TMDS Data3- | Передача видеосигнала, пара 3 |
| 13 | TMDS Data3+ | Передача видеосигнала, пара 3 |
| 14 | +5 V Power | Питание +5 В |
| 15 | Ground (for +5 V) | Земля (питания) |
| 16 | Hot Plug Detect | Детектор «горячего» подключения |
| 17 | TMDS Data0- | Передача видеосигнала, пара 0 |
| 18 | TMDS Data0+ | Передача видеосигнала, пара 0 |
| 19 | TMDS Data 0/5 Shield | Экран пар 0/5 |
| 20 | TMDS Data5- | Передача видеосигнала, пара 5 |
| 21 | TMDS Data5+ | Передача видеосигнала, пара 5 |
| 22 | TMDS Clock Shield | Экран (пары тактовой частоты видеосигнала) |
| 23 | TMDS Clock + | Тактовая частота видеосигнала |
| 24 | TMDS Clock — | Тактовая частота видеосигнала |
| C1 | ANALOG RED | Аналоговый красный |
| C2 | ANALOG GREEN | Аналоговый зеленый |
| C3 | ANALOG BLUE | Аналоговый синий |
| C4 | ANALOG HORZ SYNC | Аналоговая горизонтальная синхронизация |
| C5 | ANALOG GROUND | Аналоговая земля |
DDC — Display Data Channel (канал передачи данных дисплеем).
TMDS — Transition Minimized Differential Signaling (дифференциальная передача сигналов с минимизацией перепадов уровней).
