Ремонт Asus H81M-K

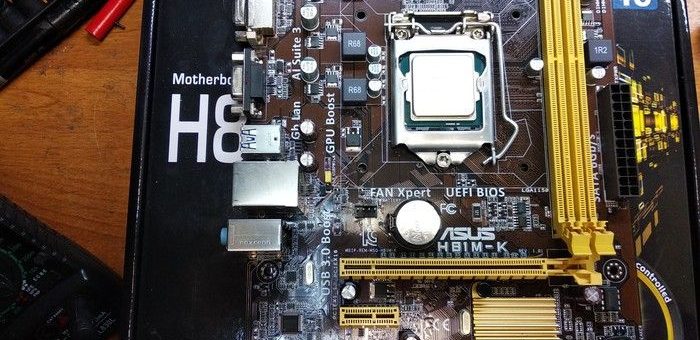

В сервисный центр попала на ремонт десктопная материнская плата от Asus h81m-k с диагнозом нет изображения. Собственно, сперва внешний осмотр на предмет механических повреждений. Ничего криминального не найдено.

Прозваниваем на землю основные линии питания, что бы убедиться, что нет коротких замыканий. Меняем батарейку Биоса на новую, так как старая чуть вздулась, проверяем генерацию на кварце хаба и сам кварц.

Так же прозваниваем на землю data+ и data- всех юсб портов, чтоб убедиться, что хаб «больше жив, чем мертв». Все в порядке.

Далее подключаем спикер и замыкаем контакты включения материнской платы — нет изображения. При этом спикер издает сигнал: 1 раз длинный и 2 раза короткий — проблема с видеокартой. Хорошо, делаем замеры на слоте pcie16. Все напряжения присутствуют, КЗ нигде нет.

Дедукция подсказывает, что надо бы посмотреть питания оперативной памяти. Тут память ddr3. Находим распиновку разъема ddr3 и делаем по ней замеры.

распиновка ddr3

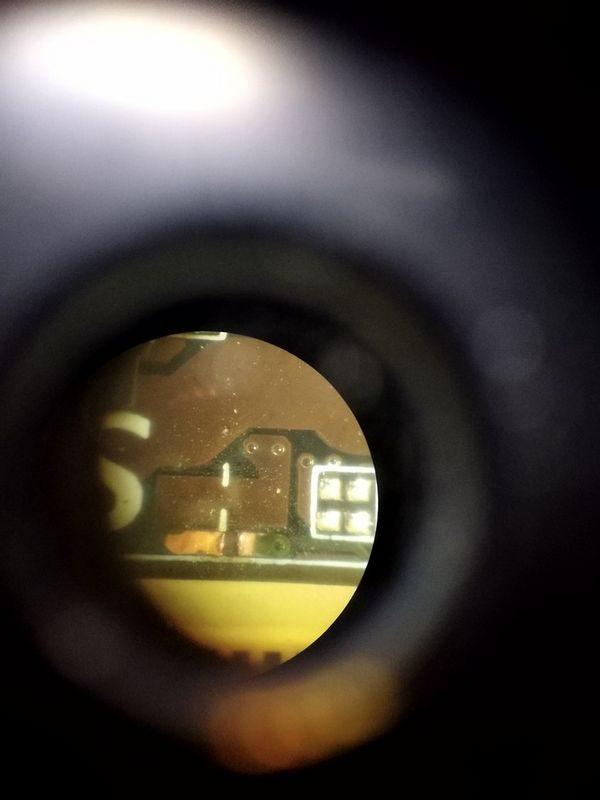

Ага… нету VDDSPD на 236 контакте. На землю не звонится совсем никак. Значит процентов 90, что тут обрыв… и снова начинаем осматривать плату — у самого разъема чуть потемневший лак. Слегка его всковырнув становится все понятно.

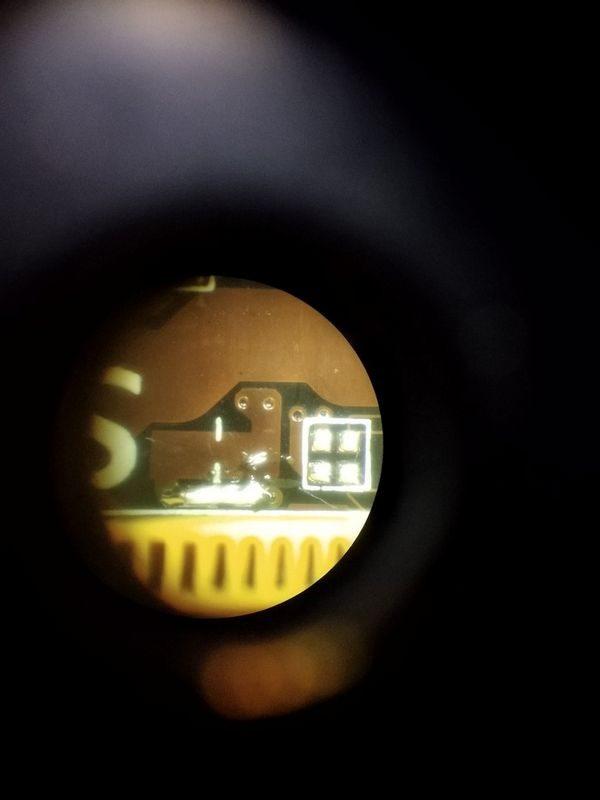

Далее лудим контакты и ставим перемычку:

Затем снова прозваниваем на землю. Появилось сопротивление, теперь можно запускать плату:

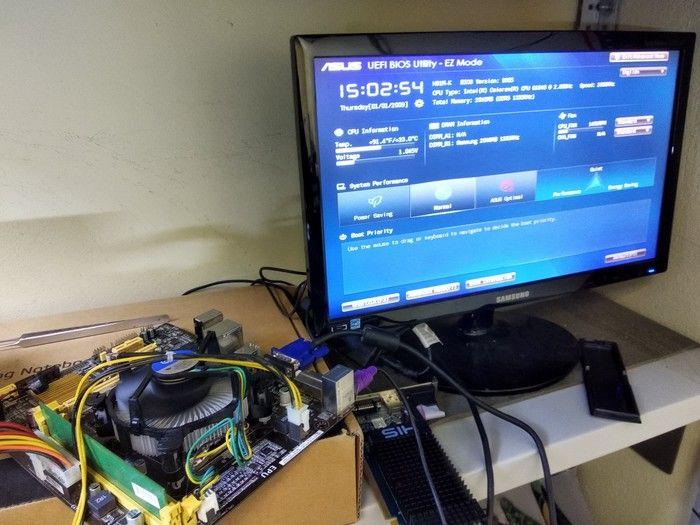

Есть картинка. Ремонт окончен.
