Занятная история о восстановлении разбитого iPhone X.

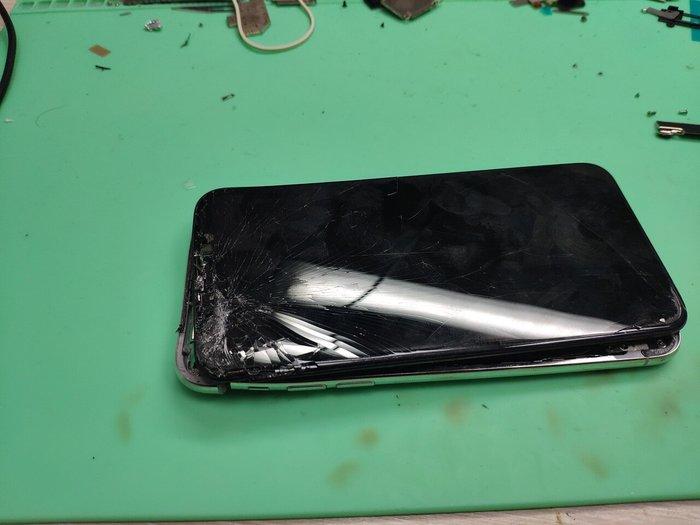

Разбитый iPhone X

По шкале от 1 до 10 — ему пришла амба. Говорят он летел в чью-то голову, но голова увернулась. Видать, пару раз.

Значит, аппарат не включается. Подключая к блоку — видно, что аппарат заводится, но изображение нет. Конечно, экрана — то тоже нет.

Восстановление разбитого iPhone X

Диагностика

Ставим запчасти в другой корпус и другой модуль.

С клиентом сразу оговорено, что будем снимать данные, аппарат поднимать полноценно нет смысла — дорого, особенно если все оригинальное ставить.

Собственно как — то так:

Восстановление разбитого iPhone X

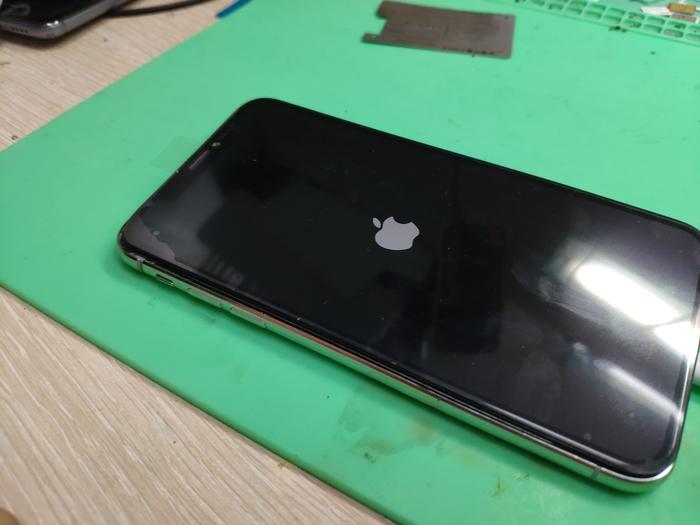

В итоге, он висит на яблоке, иногда проскакивает до ввода пароля и опять ребут.

По этому будем делить «бутерброд», сендвич. Как это делалось:

Куплена оснастка для спайки платы (держатель магнитный, трафарет, паста):

Оснастка для спайки платы (держатель магнитный, трафарет, паста)

Оснастка для спайки платы (держатель магнитный, трафарет, паста)

Паста — не расплавишь, брали менее тугоплавкую, в итоге.

Разбираем плату

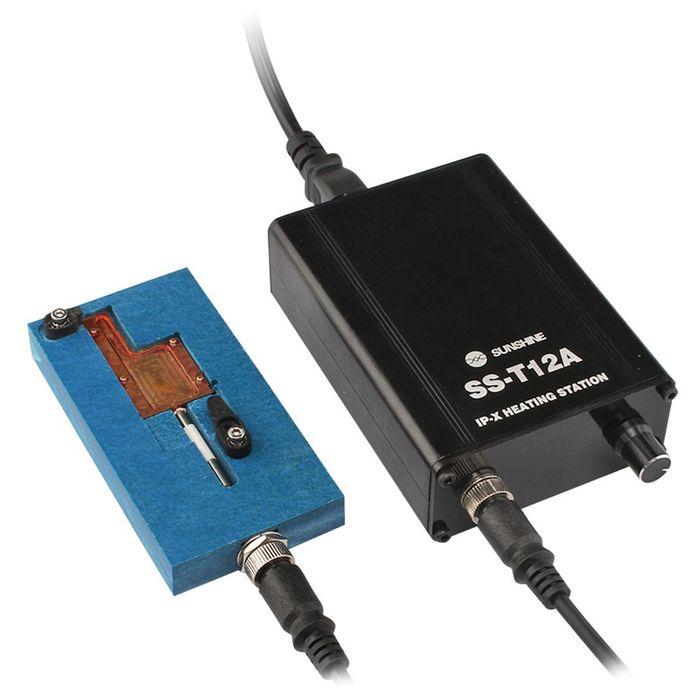

Теперь нужно располовинить. Есть специальные преднагреватели для платы, выглядят так:

Восстановление разбитого iPhone X

Решили сделать по-своему.

Сепаратор: 150 градусов и 5-7 минут. Плата разделяется пинцетом, как колбаска от хлебушка.

Собрано

Восстановление разбитого iPhone X

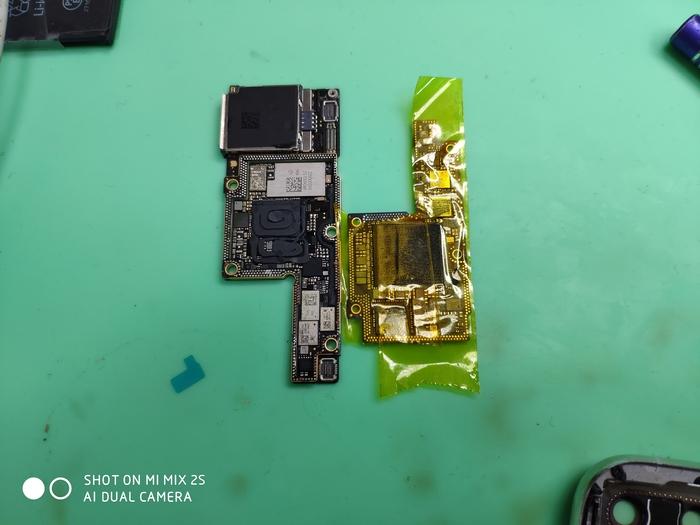

Разобрано

реклама

Восстановление разбитого iPhone X

И никакого фена. Очень удобно.

Всегда, страдает одна и таже часть платы — верхняя: NAND и CPU и прочее, нижняя часть — RF

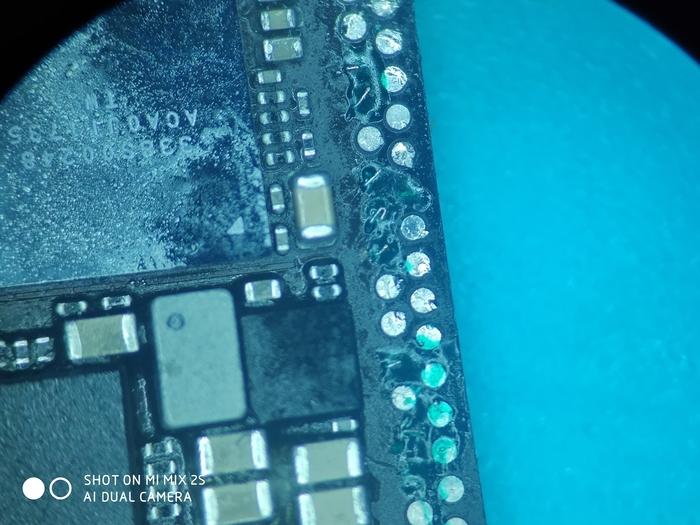

В микроскоп видим примерно такое

Плата iPhoneX под микроскопом

Плата iPhoneX под микроскопом

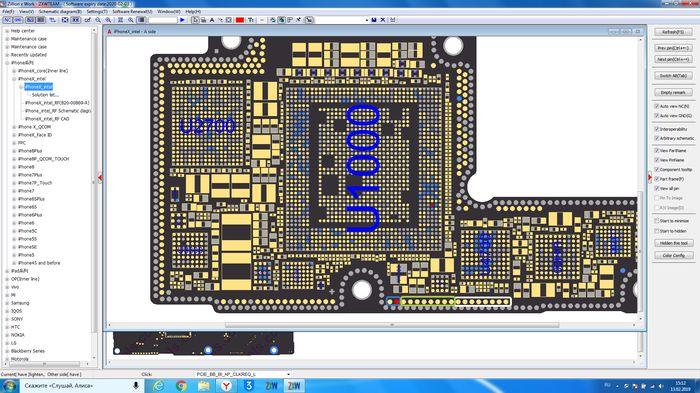

Вот, примерно, такое происходит от удара. Но наш случай был не такой серьезный. И были оборваны вот эти линии

Восстановление разбитого iPhone X

Обведены на ней 3 группы линий (снизу), а именно:

  1. Первая группа слева — питания BB (модем).
  2. Вторая группа в середине — питание и сигнальные линии по аудиокодеку.
  3. Третья группа все, что отвечает за NFC.

Все это дело надо восстановить. Например, если не сделать NFC, то аппарат будет виснуть и уходить в Respring, после ввода пароля. Доказано экспериментальным путем.

По краю, как видно, пятаки серые — это GND.

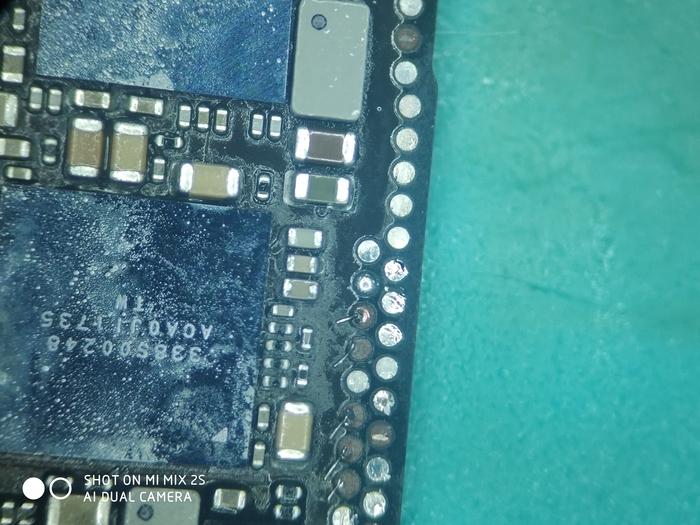

Выглядит это как — то так.

Плата iPhoneX под микроскопом

И уже с маской

Плата iPhoneX под микроскопом

Прозвонка

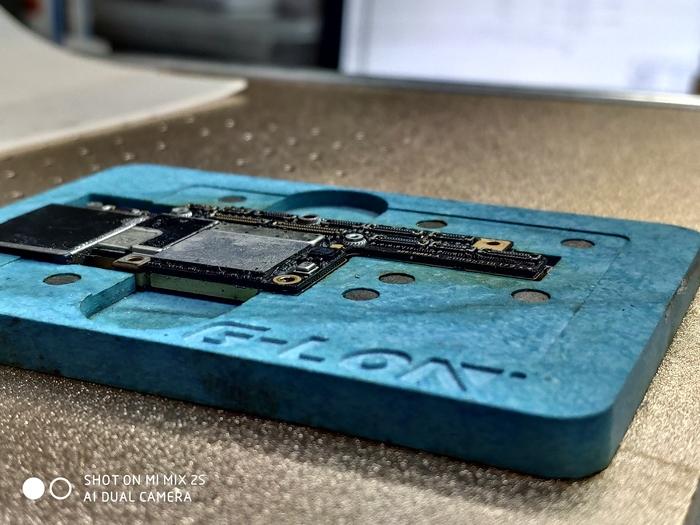

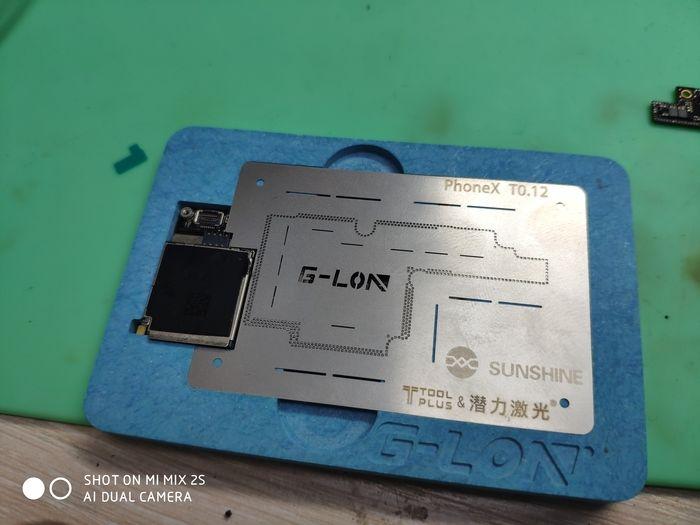

Прозваниваем, что напаяли. Если все ок, то можно уже и спаивать обратно. Ставим все это дело в держалку и сверху трафарет.

Восстановление разбитого iPhone X

Сборка платы

Мажем пастой и аккуратно, придерживая угловым пинцетом, проходимся феном. Плата очень теплоемкая, греть надо долго, даже легкоплавкую пасту. Трафарет гнет, но держим и греем дальше. Получается как — то так:

Восстановление разбитого iPhone X

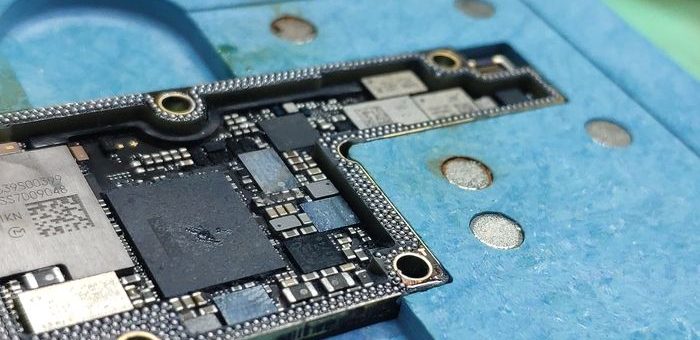

Потом, когда шары накатились, кладем вторую половину платы сверху, центруем и кладем обратно аккуратно на сепаратор и 5-7 минут греем на 150 градусах. Плату ставим уже без держателя. Под собственным весом и благодаря поверхностному натяжению припоя — плата ложится без каких либо проблем. Ждем, пока остынет, собираем в кучку и включаем

iphone x ожил после ремонта и включился

iphone x ожил после ремонта и включился

Аппарат включился

Пришлось, правда снова сменить корпус, так как предыдущий был клиентский и тоже с трещиной сбоку. Данные вытащили, аппарат даже полностью работает, звонит, дефектов нет. Однако полностью восстанавливать iPhoneX клиент не захотел — дорого.

Итого: По времени, в совокупности, делая другие ремонты, ушло около 3-х часов.
