Ремонт видеокарты GTX 1080Ti после прожарки в духовке

видеокарта в духовке

реклама

Пришла в  ремонт видеокарта GTX 1080Ti без охлаждения и без лицевой панели, но со страшной судьбой… После чистки от пыли клиентом в домашних условиях видеокарта перестала выдавать изображение.

Интернет теперь есть у всех и каждый может найти любую информацию. Обладатель видеокарты почитав тематических статей, посмотрел пару «умных» видео на Youtube — решил прогреть видеокарту в кухонной духовке… «по специальной технологии»: разобрал карту и запек при 180 градусах. Конечно, сколько там градусов было на самом деле теперь уже никто не узнает…

Да, подобное иногда помогало древним GTX 200-700 серии. Но не современным GTX 1080Ti. Но не в этом случае. Теперь имеем подгоревший кирпич.

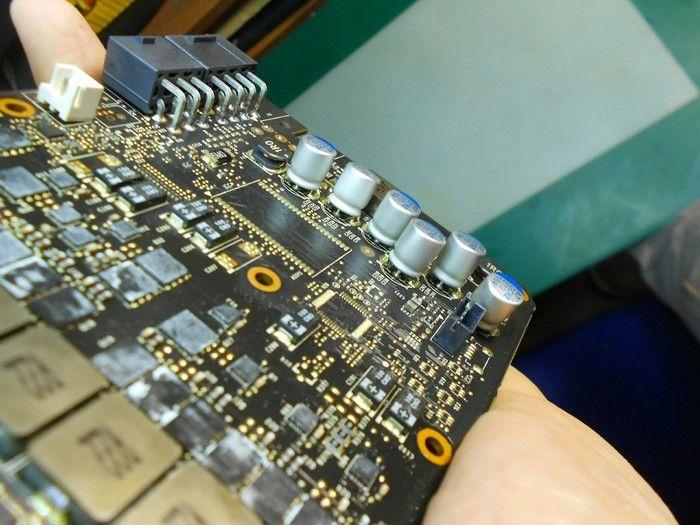

Всем электролитам по питанию очень поплохело после запекания. Но в целом текстолит выглядит удовлетворительно.

вздутые электролиты

вздутые электролиты

Для начала, выпаиваем все пухлые конденсаторы и меняем:

снимаем конденсаторы

снимаем конденсаторы

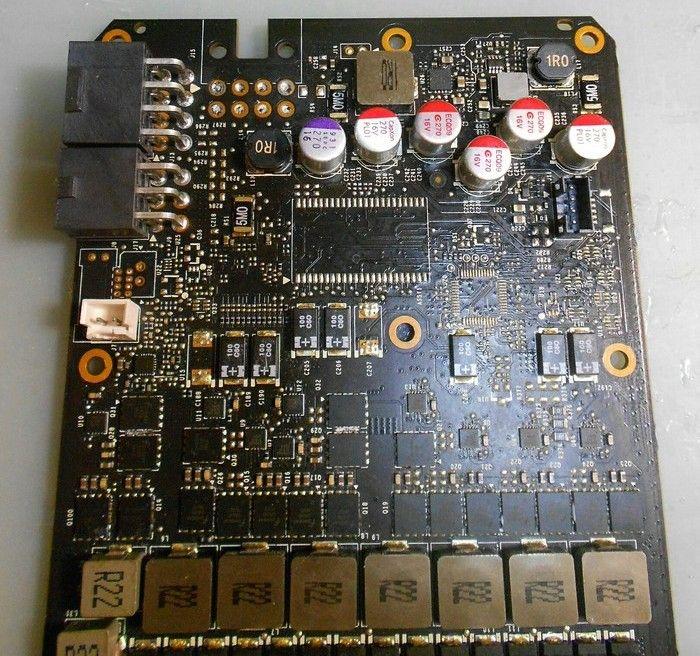

замена конденсаторов на новые

замена конденсаторов на новые

Замечу, что даже банальная замена конденсаторов на этом дорогом куске меди — задача довольно не простая. Паяльник работал на пределе своих возможностей и с трудом справился.

Далее разбираемся с первопричиной попадания в духовку.

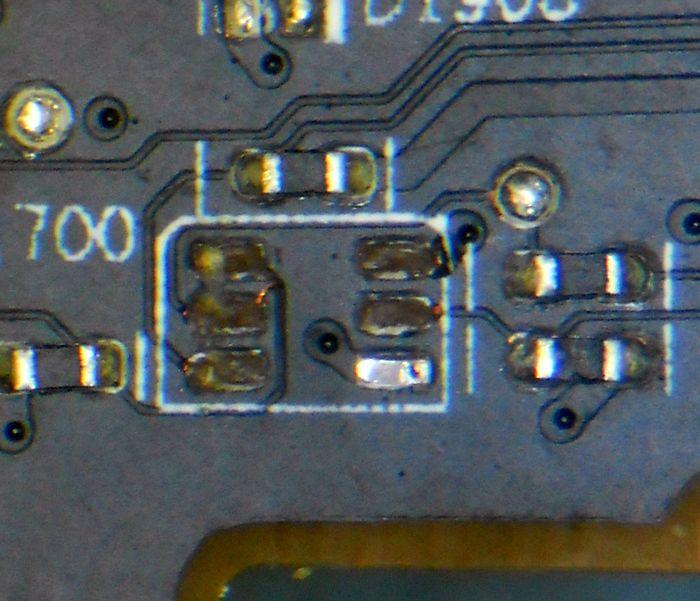

Сопротивления по всем основным линиям питания в норме. Внимательно осматриваем видеокарту и находим вот такой момент:

тут должен быть сдвоенный транзистор

тут должен быть сдвоенный транзистор

реклама

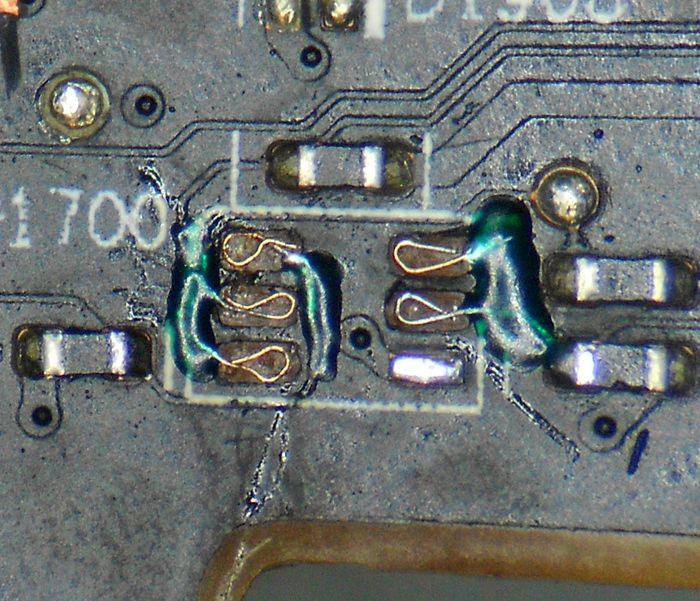

Не хватает сдвоенного транзистор. Восстанавливаем оборванные дорожки.

восстанавливаем оборванные дорожки

восстанавливаем оборванные дорожки

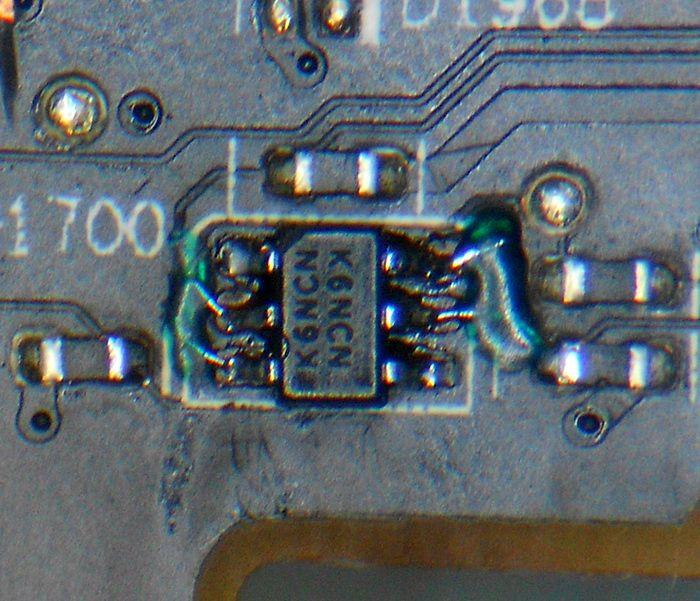

Запаиваем SMD транзистор с донора

новый SMD транзистор

новый SMD транзистор

Теперь нужно проверить видеокарту. Подключаем к тестовому стенду, подкидываем какое-то охлаждение.

подключаем видеокарту к тестовому стенду

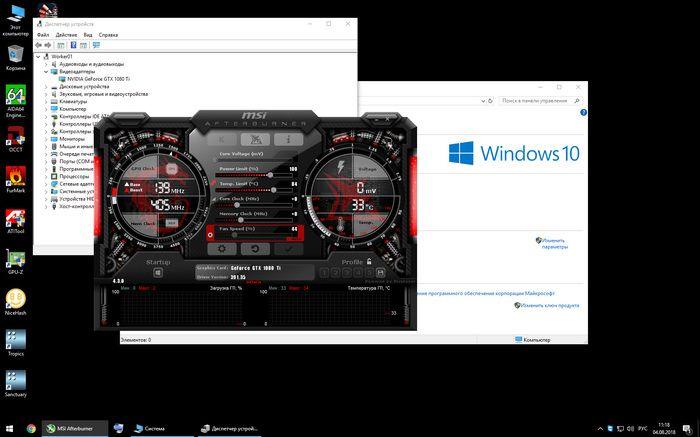

Картинка есть. Драйвер установился, видеокарта gtx 1080ti нормально определилась

gtx 1080ti работает

gtx 1080ti работает

Теперь можно собирать видеокарту и тестировать под нагрузкой.

Вот так. Не все советы из интернета одинаково полезны.

Прежде чем что-то пытаться ремонтировать, нужно знать причину поломки. Метод термоудара (он же прогрев) используется только для диагностики и только в том случае когда мастер знает что он делает и как это сделать правильно. На момент ремонта такая видеокарта стоила около 1000$ и её спасло только качество текстолита.

Не пытайтесь это повторить со своей картой, обращайтесь к профессионалам.
