Ремонт SSD SP Velox V55 и восстановление данных

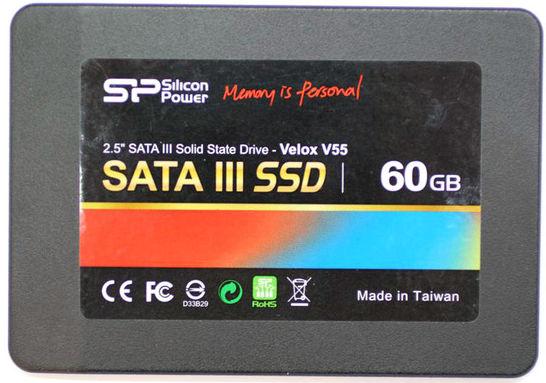

Продолжим рассказывать о буднях Data Recovery. На этот раз будет повествование про SSD SP Velox V55. Симптомы: компьютером не определяется, долго висит при определении в BIOS. Сломался после того, как на ноутбук, в котором стоял SSD, упал ШКАФ! Ноутбук помялся, но остался жив, а вот SSD испугался и испустил дух.

ssd sp velox v55

Плата Phison

Ну что же, вскрываем и смотрим:

ssd sp velox v55

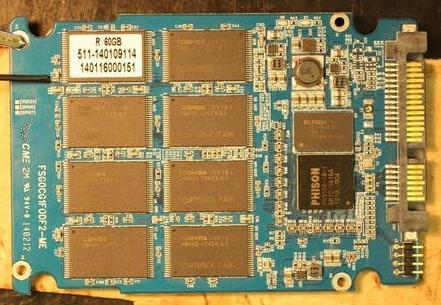

Плата SP Velox V55

Внутри контроллер Phison PS3108, микросхема ОЗУ и 8 микросхем NAND Flash. Сама плата имеет референсный дизайн от Phison и встречается во многих SSD нижнего и среднего ценового сегментов. С виду плата целая, дырок и трещин нет, можно попробовать включить.

Подключаем к ПАК «PC-3000 SSD»

ssd sp velox v55

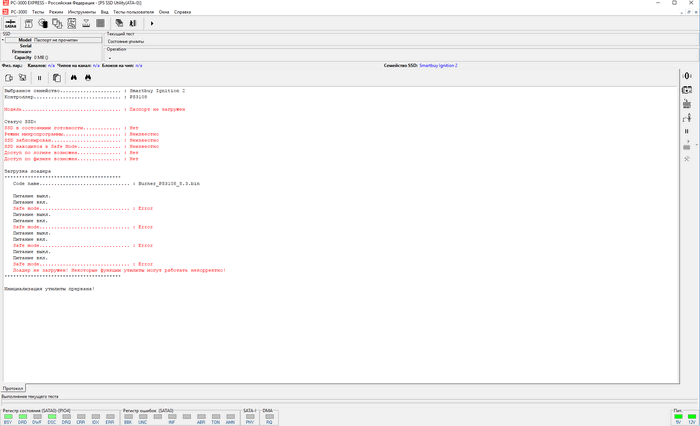

Диагностика

SSD висит «в busy», не на что не отвечает, даже в заводской режим контроллера при закорачивании «test point»-а не заходит. Похоже проблемы с питанием. Вообще частая беда этих плат – пробои керамических конденсаторов по питанию.

При пальпации платы обнаружено, что греется микросхема ШИМа питания микросхем флеша, а мультиметр показал, что на микросхемах флеша нет питания. Отключаем питание, берём мультиметр в режиме «пищалки» и прозваниваем контуры питания.

Короткое замыкание

Действительно КЗ по шине 3.3 В питания флеша. Видимо где-то пробило конденсатор. Подпаиваем к шине проводок и от ЛБП подаём напряжение 1В 1А, дабы найти виновника КЗ по нагреву, и параллельно ничего не спалить.

ssd sp velox v55

Проводим повторную пальпацию больного и чувствуем, что конденсаторы то не греются, а греется только дроссель и сама микросхема ШИМа. Смотрим на микросхему через микроскоп и видим на её корпусе еле заметную точечку по центру. Ну точно, погорела бедолага. Снимаем микросхему и КЗ пропадает.

Восстановление дынных из SSD

Ищем в закромах такую же ШИМ-ку и …. иии…. не находим =((( Ладно, для целей DR достаточно запустить пациента от ЛБП. Через тот же подпаянный проводок подаём 3.3 В с ЛБП. Иии…. пациент оживает, штатно стартует и полностью доступен «по логике». Потребление по шине питания флеша от ЛБП в районе 50 мА. Снимаем образ диска для минимизации работы с ним и последующего безопасного извлечения файлов.

Восстановление работы SSD

Поговорив с владельцем, он попросил всё-таки привести в работоспособное состояние бедолагу любыми способами, хоть выведением провода 3.3 В наружу, а он уже сам подаст туда нужное напряжение.

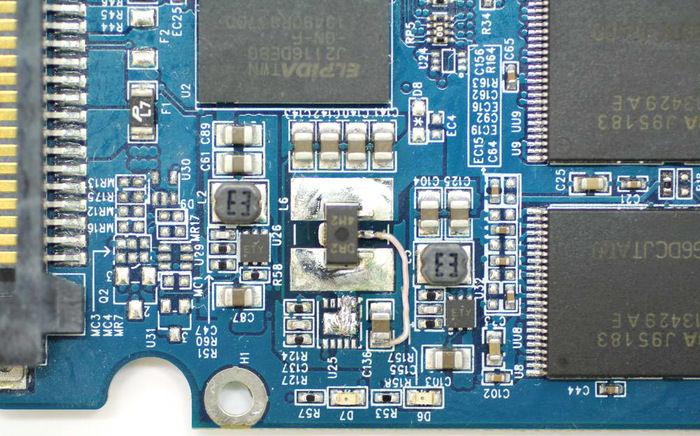

Попробуем заменить сгоревший ШИМ обычным линейным стабилизаторов. Ток потребления не большой, линейный стабилизатор должен вытянуть и не особо греться. Снимаем «ненужный» дроссель, немного МГТФа, припоя и готово. Место установки стабилизатора:

ssd sp velox v55

Пациент ожил окончательно, работает сам, без приборов жизнеобеспечения.

Получасовой прогон показал, что линейный стабилизатор справляется со свой работой и даже не греется. Как временное решение — вполне себе годится, а дальше посмотрим, как оно себя покажет со временем.
