Ремонт ноутбука Razer Blade Pro 2017: Восстановление клавиатуры

реклама

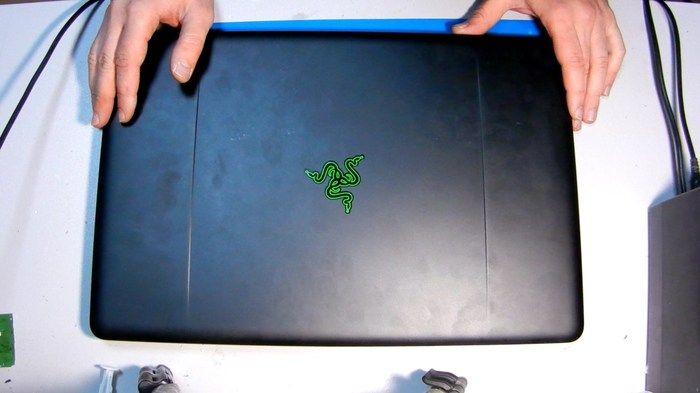

Вот такой монстрик пришел с проблемной клавиатурой. Вес около 6 кг. Некоторые клавиши не работали совсем, другие давали двойное нажатие (дабл-клик). Клавиатура у Razer Blade Pro 2017 механическая — вещь очень дефицитная и с кошмарной стоимостью.

Razer Blade Pro 2017

Разборка ноутбука

Razer Blade Pro 2017

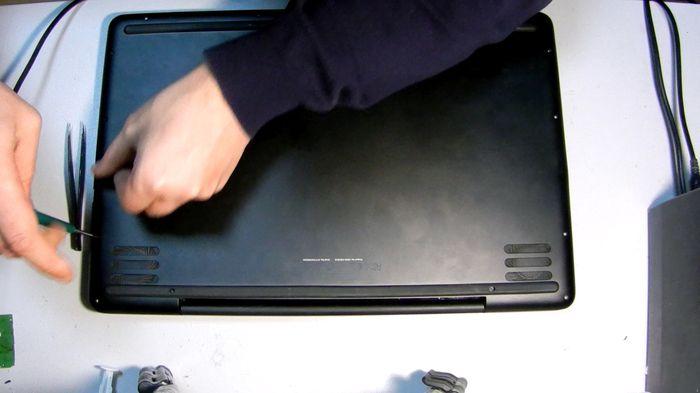

2 винта спрятаны под резиновыми заглушками

Выкручиваем винты по периметру нижней крышки.

Снимаем крышку сдвигом вперед.

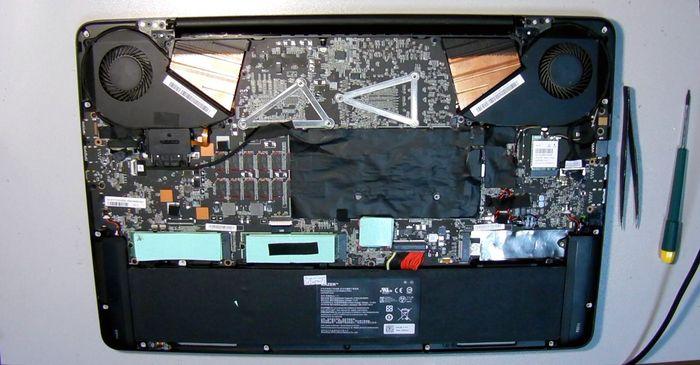

Razer Blade Pro 2017

Батарея

В первую очередь отключаем АКБ, чтобы случайно не натворить делов.

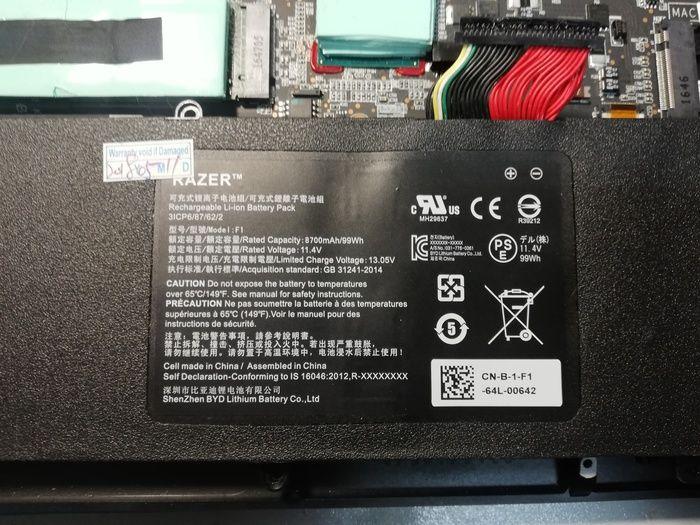

Батарея Razer Blade Pro 2017 - 8700 mAh

Батарея Razer Blade Pro 2017 — 8700 mAh

Системная плата

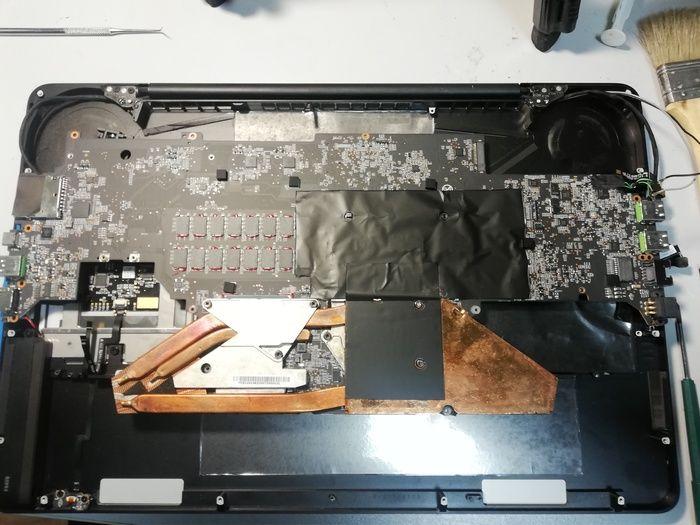

Отключаем все шлейфы, выкручиваем все винты из платы и вентиляторов. Снимаем вентиляторы.

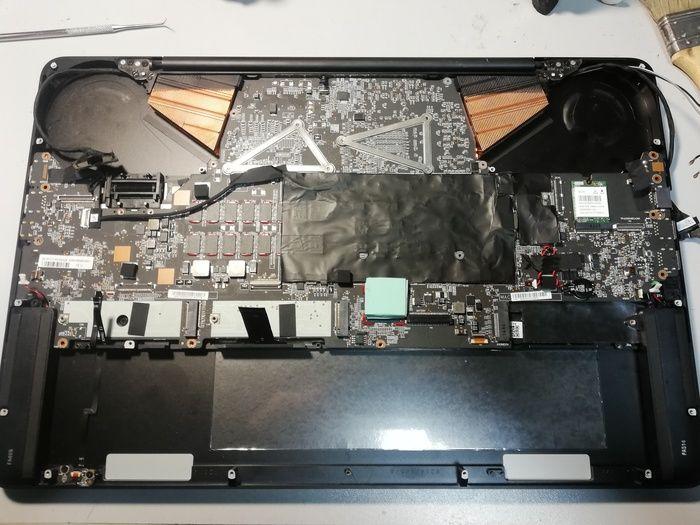

материнская плата Razer Blade Pro 2017

материнская плата Razer Blade Pro 2017

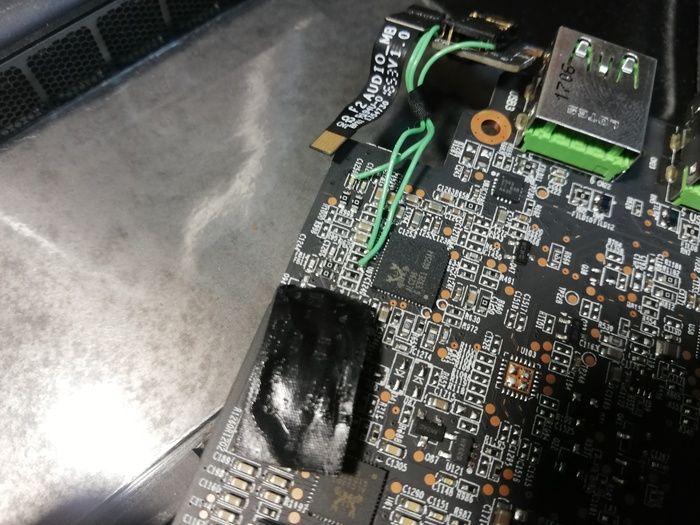

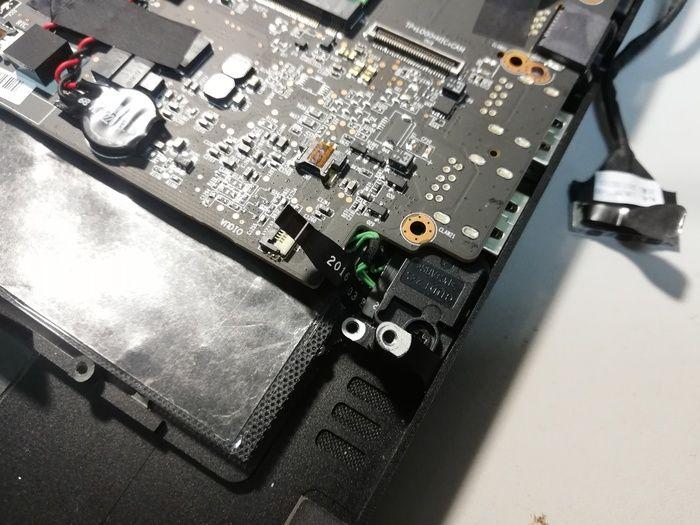

А что это такое? Что за зеленые проводки?

Razer Blade Pro 2017

Ах… Вот оно что! В аппарате, стоимостью в неплохой БУ автомобиль, не смогли грамотно продумать схемотехнику. Аудио разъем просто припаян проводками к SMD-компонентам на плате:

Razer Blade Pro 2017

Плата с обратной стороны:

Razer Blade Pro 2017

материнская плата Razer Blade Pro 2017

Клавиатура

Клавиатура Razer Blade Pro 2017

Клавиатура Razer Blade Pro 2017

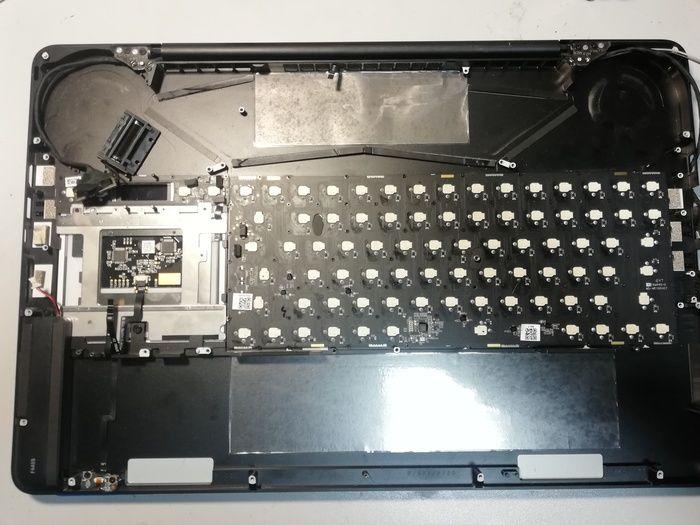

Сначала не хотел выкручивать ее. Но после замера тестером всех переключателей, решил выкрутить. Проблемных переключателей оказалось 25 штук. Клавиатура прикручена к корпусу на ~60 винтов.

Для нормальной работы переключателей, сопротивление в нажатом состоянии должно быть не более 100 кОм. В идеале — 0 Ом. При сопротивлении 100-200 кОм возникает дабл клик. При сопротивлении более 200 кОм — нет отклика на нажатие.

Все цифры примерные, исходя из собственного наблюдения.

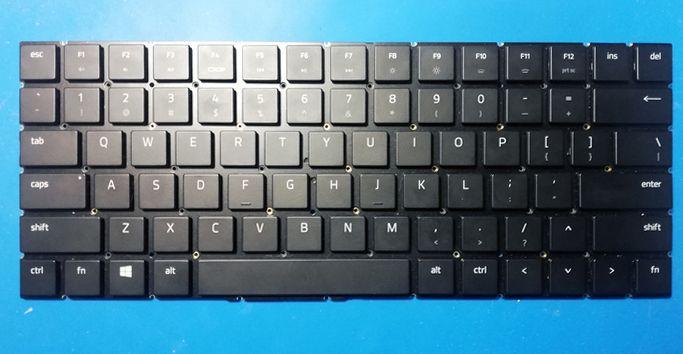

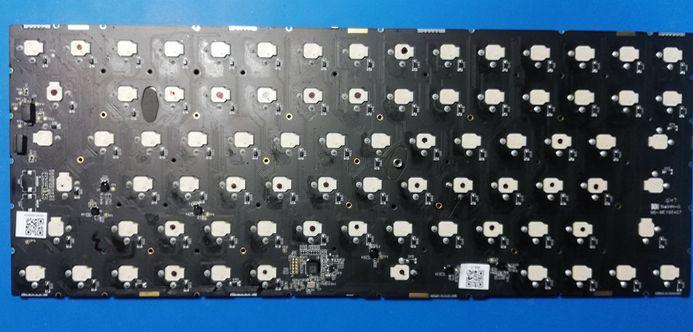

Снятая клавиатура с 2-х сторон:

Клавиатура Razer Blade Pro 2017

Клавиатура Razer Blade Pro 2017

реклама

Черными точками отмечены проблемные переключатели.

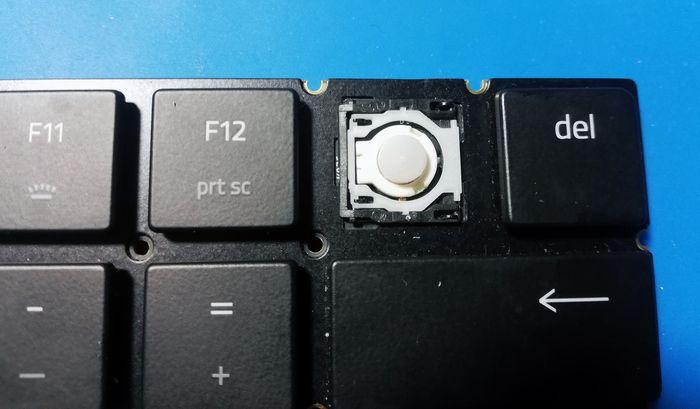

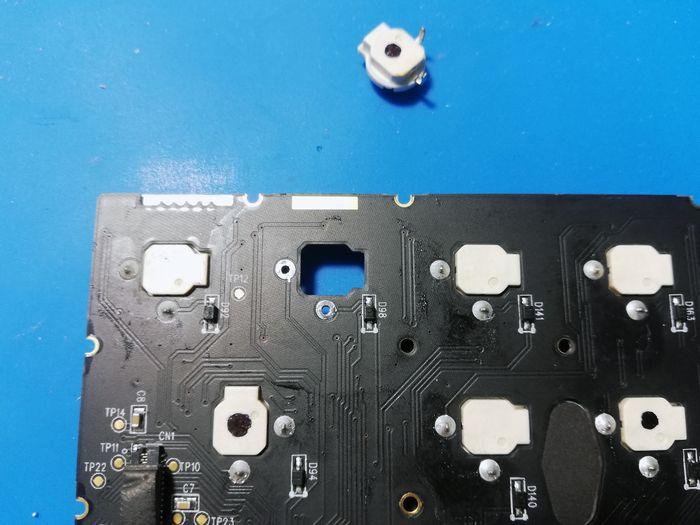

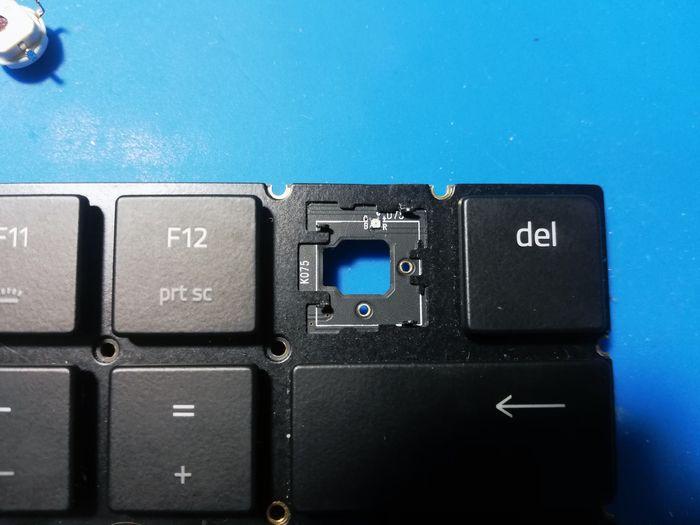

Аккуратно снимаем клавишу и ножнечный механизм. Выпаиваем переключатель:

Razer Blade Pro 2017

Razer Blade Pro 2017

Razer Blade Pro 2017

Razer Blade Pro 2017

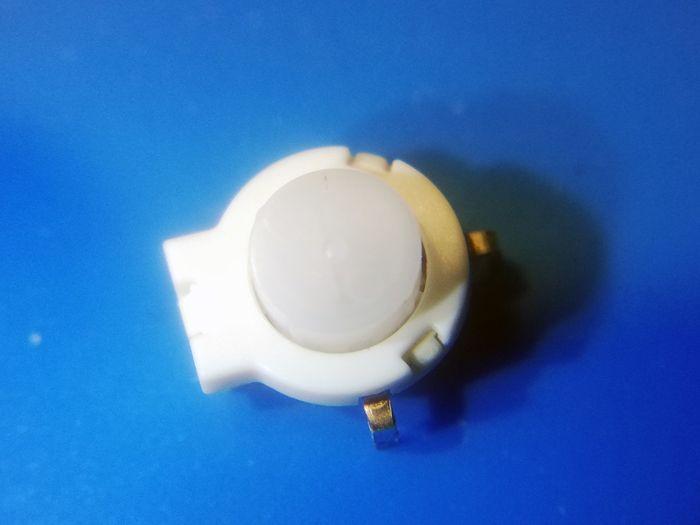

Конструкция переключателя не предусматривает его разборки. А разбирать нужно очень аккуратно. Если нарушить геометрию корпуса, то потеряем фирменный щелчок и тактильные ощущения при нажатии. Поэтому, аккуратно разрезаем скальпелем 2 перемычки на корпусе, под пластиковыми крючками (на фото сверху и между контактами).

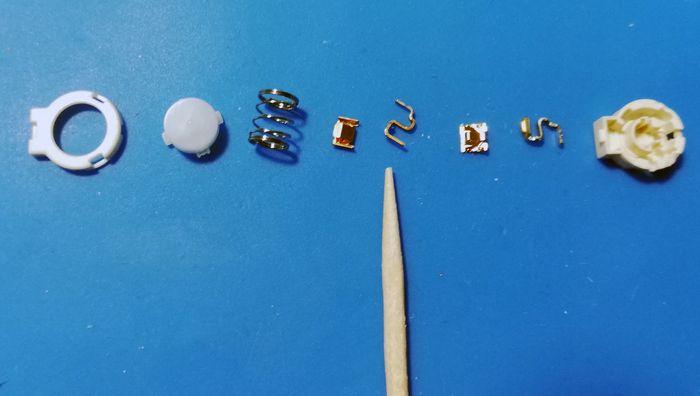

Разбираем переключатель

  1. крышка корпуса
  2. толкатель
  3. пружина
  4. механизм, отвечающий за щелчок и тактильные ощущения
  5. вывод подвижного контакта
  6. подвижный контакт
  7. не подвижный контакт
  8. корпус

Razer Blade Pro 2017

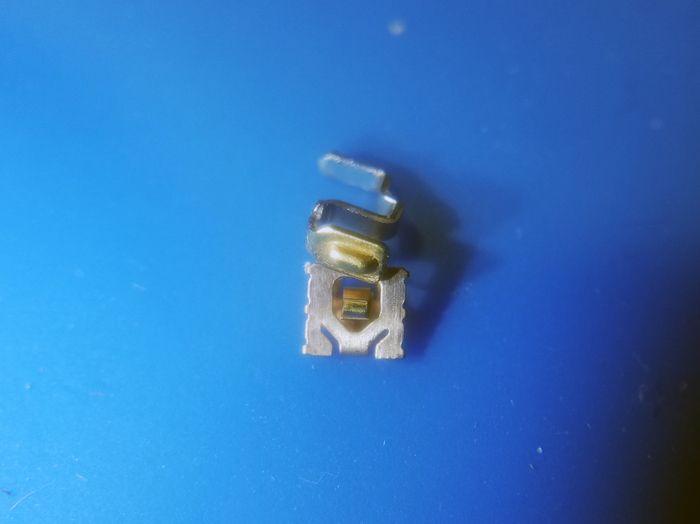

Оба контакта крупным планом:

Razer Blade Pro 2017

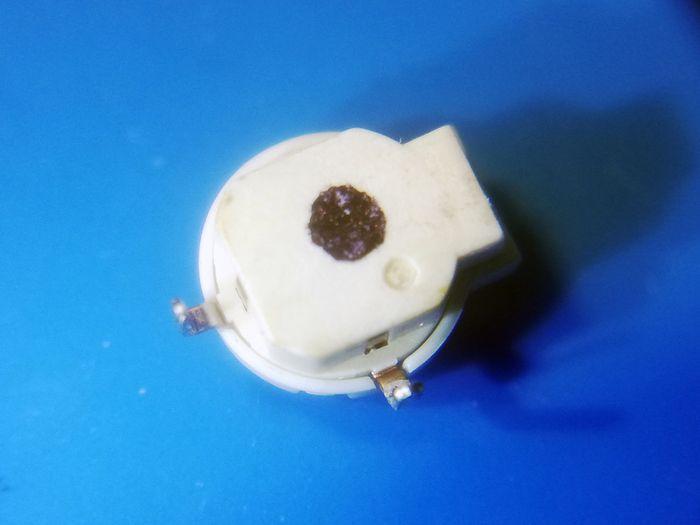

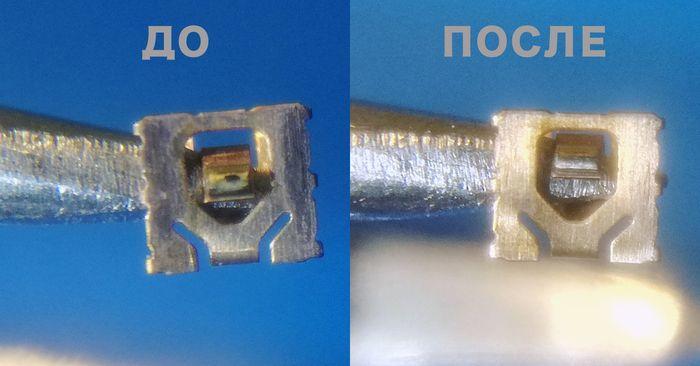

На следующем фото хорошо видно образовавшуюся оксидную пленку (темное пятно на контакте). Как раз из-за нее и начинают сбоить переключатели.

Razer Blade Pro 2017

Чистим контакт ластиком.

После чистки, собираем переключатель. На перемычки, которые срезали скальпелем, капаем клей B-7000. Никаких дихлорэтанов, цианакрилатов и эпоксидных смол — используем только силиконовый клей!

Впаиваем переключатель на место.

Razer Blade Pro 2017

… и устанавливаем клавишу на место. На восстановление 1-го переключателя уходит 12-15 мин.

Чистка и замена термопасты

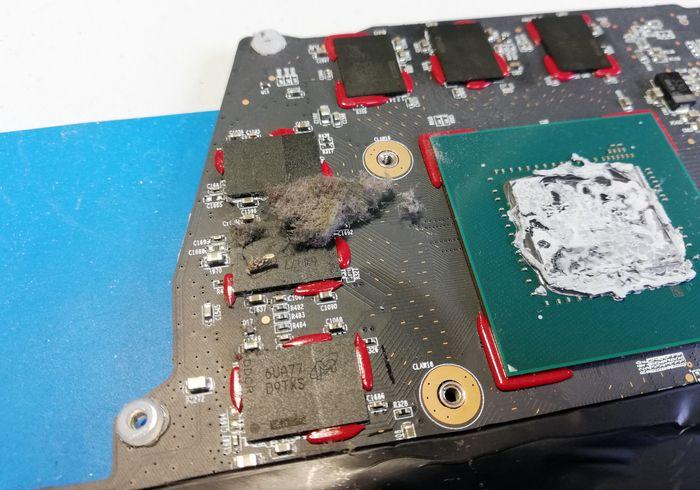

Если уже ноутбук разобран, то не лишним будет почистить его и поменять термопасту.

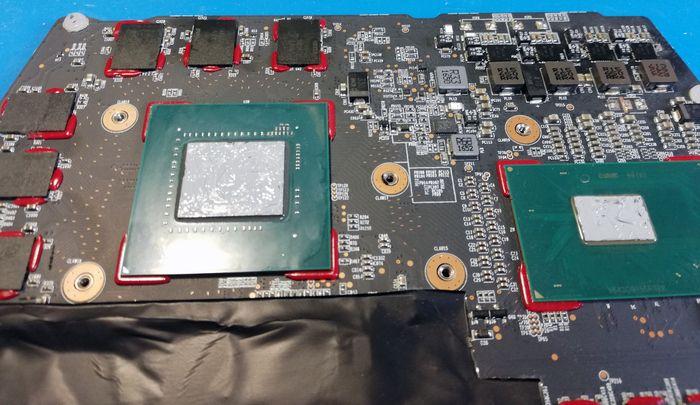

видеочип Razer Blade Pro 2017

видеочип Razer Blade Pro 2017

замена термопасты Razer Blade Pro 2017

замена термопасты

Далее собираем в обратном порядке и проверяем клавиатуру. Все отлично работает!
