Ремонт подсветки матрицы Dell n7110

реклама

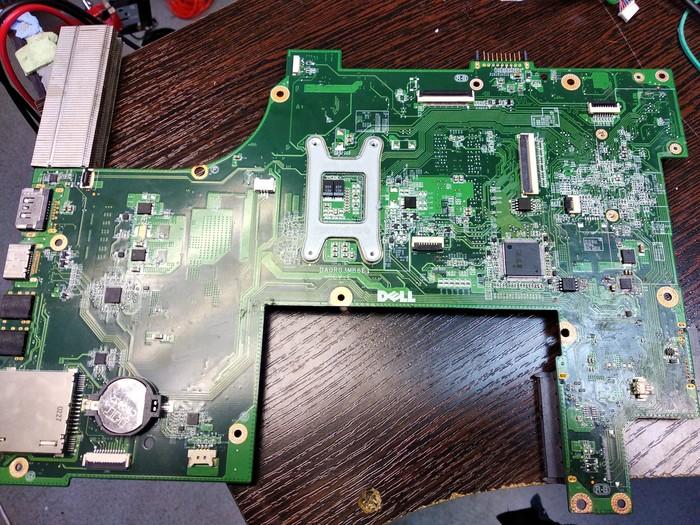

Материнская плата на платформа DA0R03MB6E1 rev E. Нет подсветки матрицы. Сначала пытаемся отделаться малой кровью. Подключаем заведомо рабочую матрицу, меняем шлейф, прозваниваем предохранители в матрице и т.д. В данном случае, увы это не помогло. Значит делаем вывод что дело в плате.

Ремонт подсветки матрицы Dell n7110

реклама

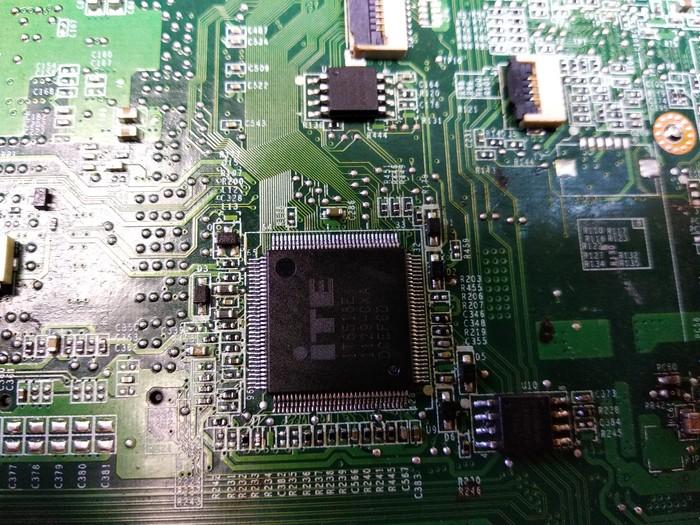

По схеме делаем замеры и видим, что на 18-й ноге мульта 1,06 В, а на разъёме матрицы 36-й пин 0 В. Почему именно 18 нога? Потому что у меня мульт ITE IT8518e cxa, и у него 18-я нога управляет подсветкой матрицы. У разных мультов разные ноги управляют подсветкой. Самое очевидное — это кз. Поднимаем 18-ю ногу и прозваниваем её на землю…ага…нога звонится на землю в 0 Ом.

Далее ищем такой же мульт или аналог, меняем его и вуаля.
