Ремонт монитора LG FLATRON L1740PQ

реклама

Монитор LG FLATRON L1740PQ поступил в ремонт с заявленным дефектом: пропадает изображение и не работает сенсорная кнопка включения монитора. После разборки монитора, первым делом проверяем плату источника питания и инвертора, т.е. качество пайки и исправность электролитических конденсаторов, если ничего подозрительного не найдено, смотрим дальше. Довольно часто, причиной неисправности является выход из строя ламп подсветки матрицы монитора, а точнее — замыкание в соединительных проводах ламп, вызванное металлизированным скотчем, закрепляющим эти провода к корпусу матрицы.



Состав монитора L1740 PQ

  • плата скалера LG L15XX/17XX/19XXXN 6870T971A13 04121 H.C Y1M

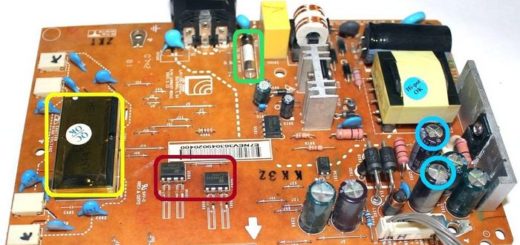

  • плата источника питания и инвертора LIEN CHANG AI-0066.PCB REV:1, источник питания выполнен на основе микросхемы FAN7601 и полевого транзистора SSS7N60B, а инвертор — на основе микросхемы  OZ960GN и 2-х транзисторных сборок P2103NVG
  • матрица AU Optronics  M170EG01 V.8

реклама



Для ремонта монитора LG flatron L1740pq аккуратно разбираем матрицу, что бы не повредить металлические пленки. После разборки проводим визуальный осмотр. Иногда металлическая пленка сильно врезался в изоляцию проводов лампы подсветки, а после его удаления работа монитора восстанавливается. Для крепления проводов от ламп подсветки к инвертору можно применить не металлизированный, теплостойкий скотч.
