Ремонт двух SSD: Crucial M4 и Silicon Power Slim S55

Ничего особо прорывного и революционного, просто ремонт SSD: Crucial M4 и Silicon Power Slim S55.

Ремонт SSD Crucial M4

ssd crucial m4

Внутри диска нас ожидает платформа «Van Gogh» от «Marvell»:

Ремонт двух SSD: Crucial M4 и Silicon Power Slim S55 Ремонт двух SSD: Crucial M4 и Silicon Power Slim S55

При подаче питания диск не подавал признаков жизни, а на плате наблюдался нагрев в области одного из ШИМ контроллеров питания.

ssd crucial m4

Схем и всяческих «bord view»-ов конечно же нет, поэтому будем разбираться «как есть».

Данная ШИМ-ка отвечает за формирование 3х питающих напряжений. По двум каналам из 3-х наблюдается КЗ. Значит с большой вероятностью вышел из строя сам контроллер, а не конденсаторы на плате или ещё какие-нибудь элементы. Снимаем его с платы, прозваниваем цепи и видим, что КЗ пропал.

ssd crucial m4

Сам контроллер имеет маркировку «LCSR», а значок «<», не только указывает на первую ногу микросхемы, но и подсказывает нам, что этот шим-контроллер производства компании «Linear Technology», которую купил «Analog Device». Идём на их сайты и после получаса поисков находим, что звать этот контроллер «LTC3545». Заказываем новый, ждём доставки, запаиваем. КЗ отсутствует, все напряжения в норме.

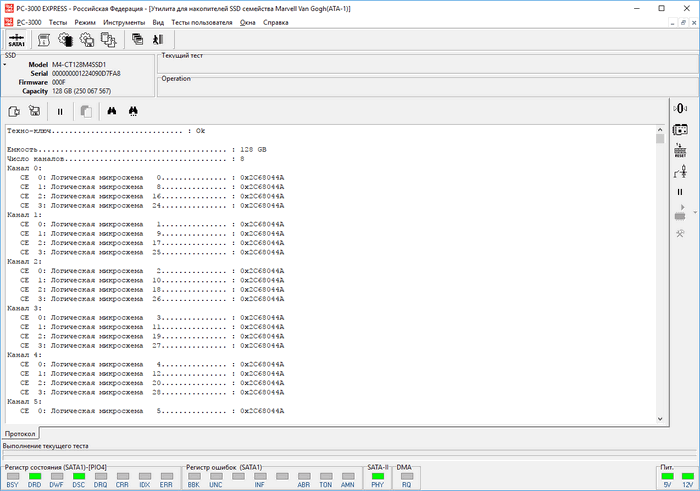

Запускаем специализированную утилиту из комплекта «PC-3000 SSD» для Марвеллов, смотрим все ли микросхемы памяти на месте:

ssd crucial m4

Всё на месте, работает как положено, паспорт диска корректный. Так как данные с этого диска были не нужны, то для проверки прогоняем цикл записи и чтения всей поверхности. После этого делаем «secure erase» для нормализации работы функций «TRIM» и выравнивания нагрузки на ячейки памяти.

Ремонт SSD Silicon Power Slim S55

Как я понял, диск умер, и его пытались «восстановить» утилитой заводского «preformat»-а от Phison, но что-то пошло не так.

Его внутренности полностью аналогичны его брату близнецу «Silicon Power Velox V55», про ремонт которого я писалось ранее. Поэтому фоток внутренностей этого бедолаги не будет, они аналогичны, как 2 капли воды.

ssd sp velox v55

Плата Silicon Power Velox S55

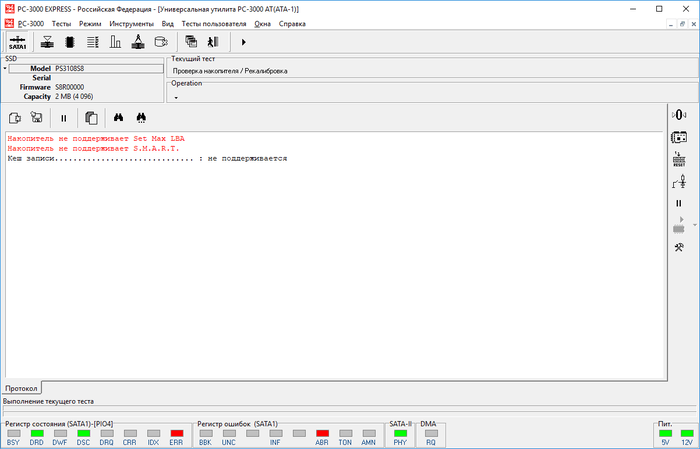

Подключаем его к «PC-3000 SSD», запускаем для начала универсальную утилиту и видим:

silicon power slim s55

Судя по имени модели, SSD уже висит в режиме заводского масочного ПЗУ («safe mode»), и выполнять какие-либо телодвижения для его принудительного перевода в этот режим не надо.

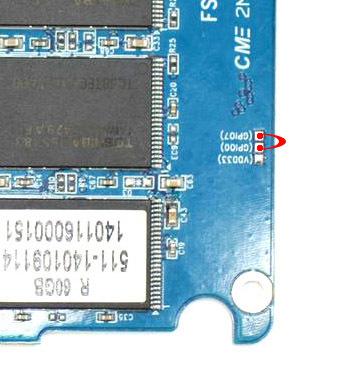

Но в случае, если это необходимо, сделать это можно перемкнув точки GPIO0 и GPIO7 при подаче питания. При успешном переходе в «safe mode» на плате загорятся оба светодиода, а при работе основной программы — один.

silicon power slim s55

silicon power slim s55

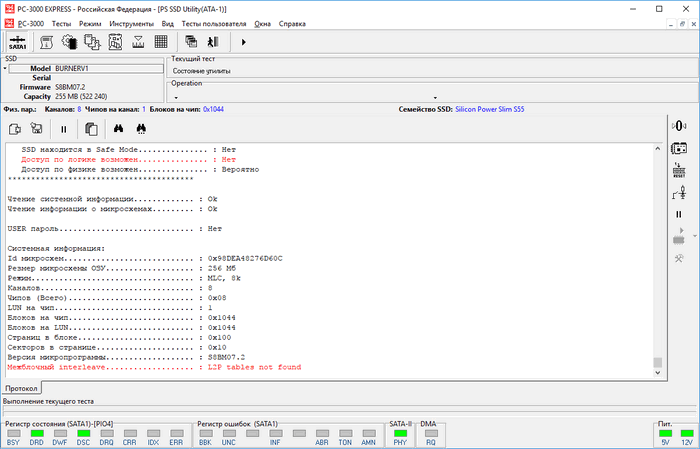

Запускаем специализированную утилиту для SSD на контроллерах фирмы Phison. Утилита его опознала и предлагает загрузить в контроллер лоадер (burner) для работы с диском в технологическом режиме. Соглашаемся, грузим лоадер и посмотрим, как контроллер идентифицирован:

Ремонт двух SSD: Crucial M4 и Silicon Power Slim S55

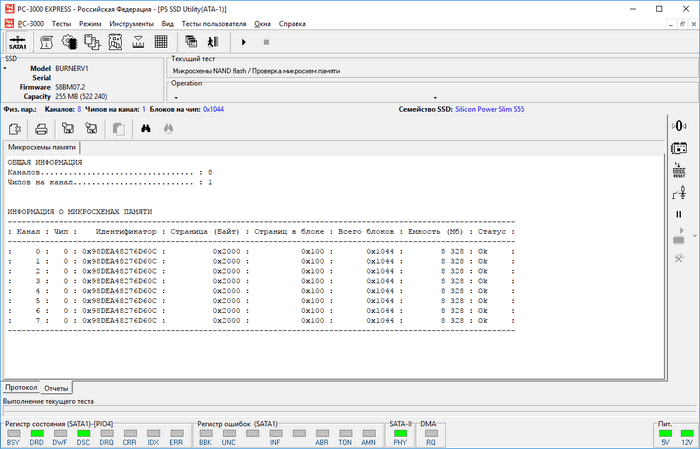

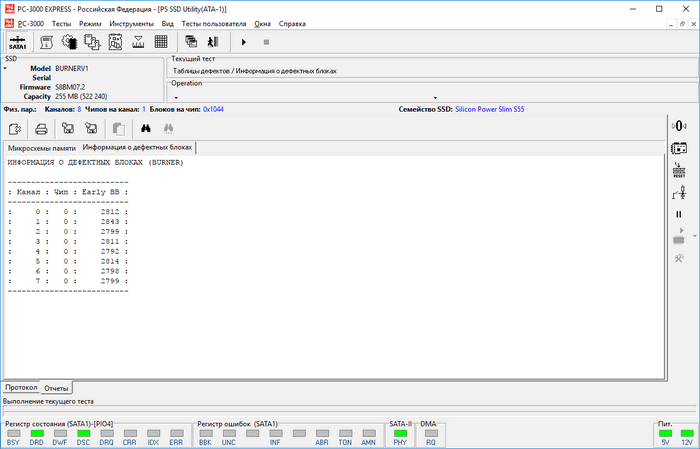

Проверим, все ли микросхемы памяти на месте и сколько в них ошибок:

silicon power slim s55

silicon power slim s55

Все микросхемы на месте, неисправностей пока не видно. Битых страниц +- одинаковое количество, что говорит о равномерном износе микросхем памяти.

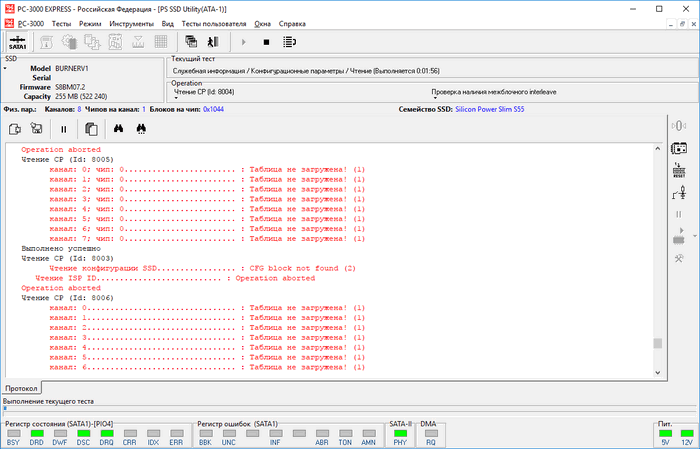

Для чистоты эксперимента попробуем считать служебную информацию (CP- config pages) из микросхем памяти. Там, помимо прочей служебной информации, хранится и паспорт диска. Он нам необходим для восстановления оригинальной модели, серийного номера и wwn диска, так как наклейки с ними нет.

silicon power slim s55

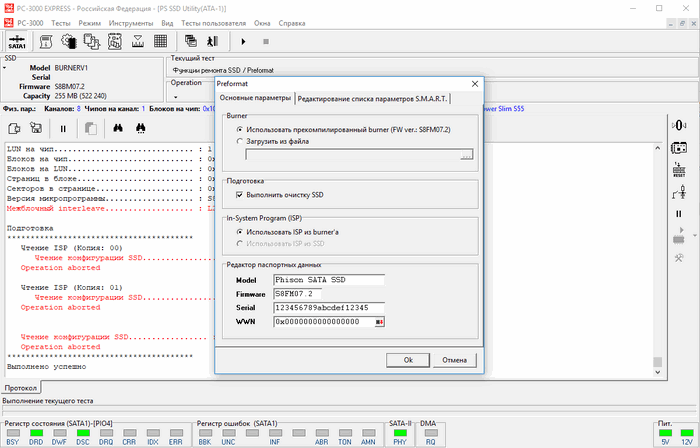

Не читается, не хватает таблиц трансляции, которые скорее всего были уничтожены предыдущими попытками реанимации диска заводской утилитой преформата. Прискорбно, но не смертельно. Параметры придумаем сами «от балды». Попробуем выполнить диску преформата и посмотрим на результат.

silicon power slim s55

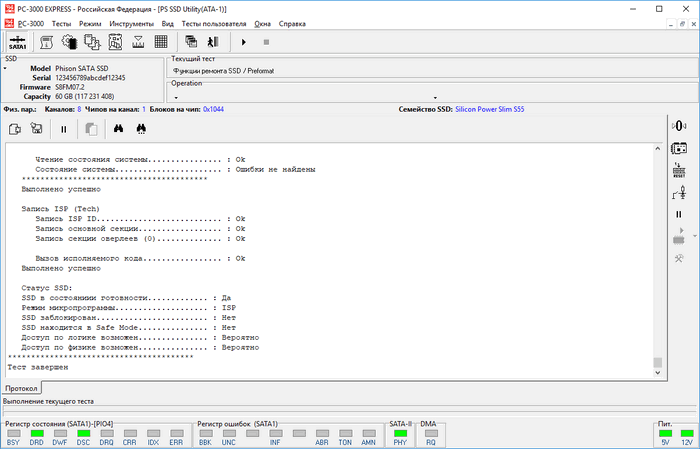

Преформат окончился удачно, передёргиваем питание, перезапускаем утилиту и видим работающий SSD:

Ремонт двух SSD: Crucial M4 и Silicon Power Slim S55

silicon power slim s55

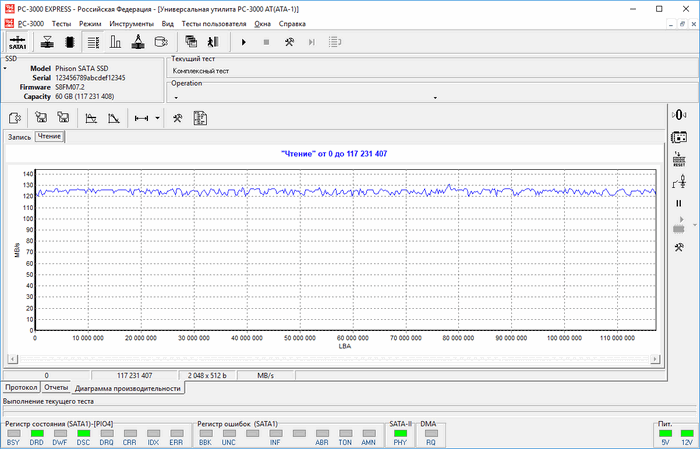

Прогоним полный цикл записи и чтения SSD, что бы убедиться в его полной работоспособности:

silicon power slim s55

После этого сотрём всё содержимое командой «secure erase» для нормализации работы функций «TRIM» и выравнивания нагрузки на ячейки памяти. Диск готов к работе.

Объём невелик, скорости тоже не бьют рекорды, но запас карман не тянет. Пойдёт на запчасти.

При текущих ценах на SSD, ремонт данного экземпляра экономически не оправдан, а вот опыт – бесценен. Возможно, всё это можно было сделать и без «PC-3000 SSD», но наличие соответствующего инструмента и отличает профессионала от простого человека.

Всегда делайте резервные копии, и Вам никогда не понадобится всё то, что тут написано.
