Свеженький Pro Retina 15 TouchBar Mid 2017 после кваса

Свеженький Pro Retina 15 TouchBar Mid 2017 после кваса

реклама

История интересная. Данный ноутбук уже 2 раза успел побывать в официальном сервисномцентре. Первый раз, владелец разбил матрицу и поменял у них крышку в сборе. Второй раз, уже отнёс на диагностику после залития квасом. СЦ выставил ценник за замену материнской платы, топкейса и кулеров. Клиент отказался от ремонта, оплатил диагностику и приехал к нам. Что ж, посмотрим на свеженький мак 2017 года.

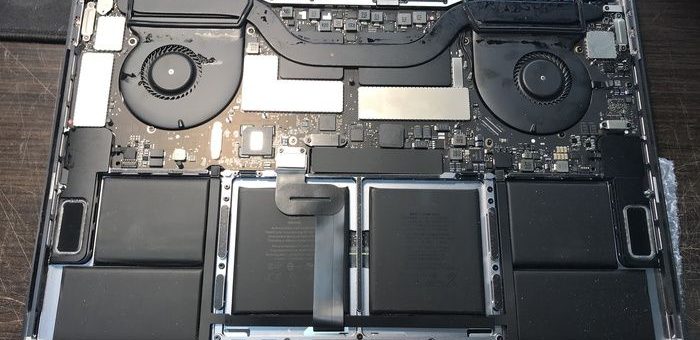

Снимаем крышку… На кулерах видим липкие следы от кваса. Системная плата у данного аппарата — 820-00928-A. Вроде бы ничего страшного, плата выглядит вполне хорошо.

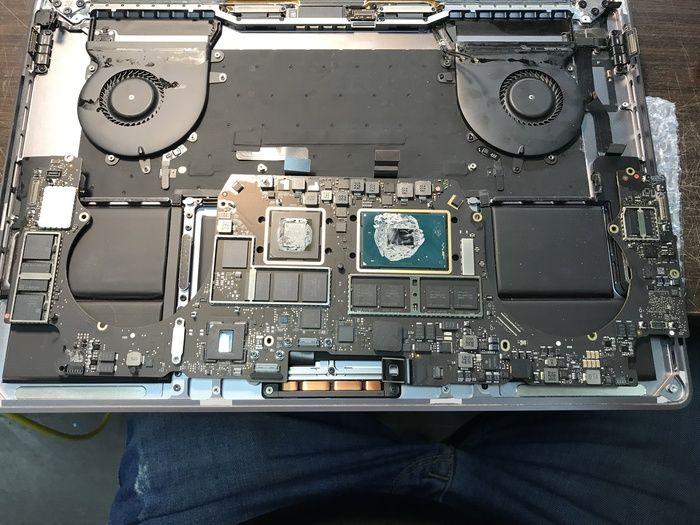

Системная плата 820-00928-A

Системная плата 820-00928-A

И с другой стороны. Видим сверху справа следы кваса и красный индикатор, а так же слева.

Свеженький Pro Retina 15 TouchBar Mid 2017 после кваса

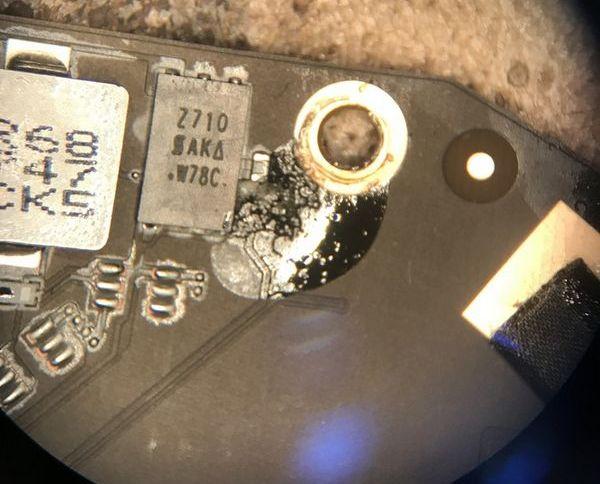

Посмотрим поближе, залит DRMOS CPU — это не страшно. Снимаем окисленную мелочевку под замену. Остатки кваса убираем ватной палочкой смоченной в теплой воде.

Свеженький Pro Retina 15 TouchBar Mid 2017 после кваса

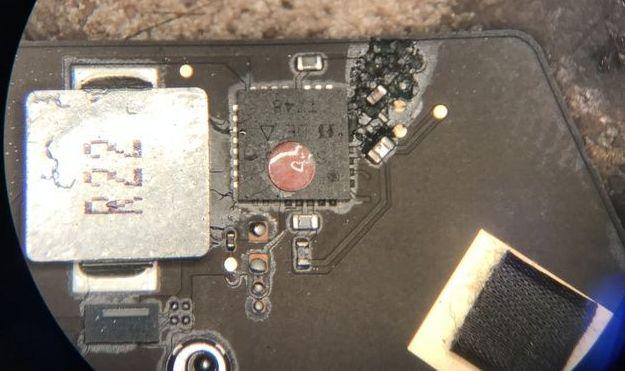

Питание GPU тоже хлебнуло.

Свеженький Pro Retina 15 TouchBar Mid 2017 после кваса

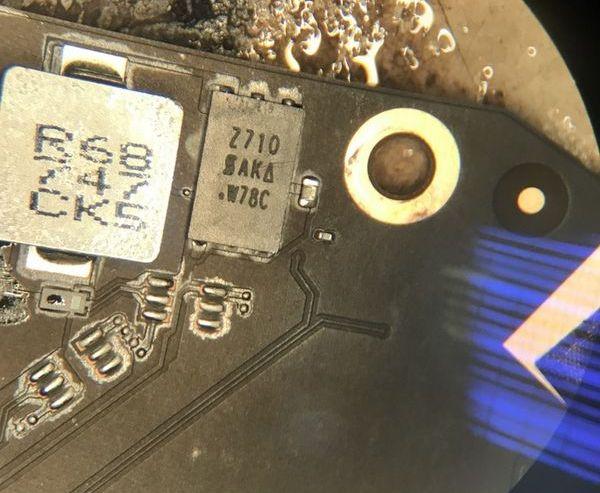

Чистим водой. Конденсатор оставляем, так как опасений по нему нет.

Свеженький Pro Retina 15 TouchBar Mid 2017 после кваса

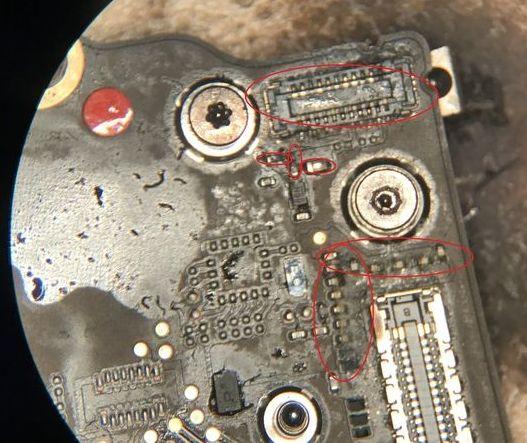

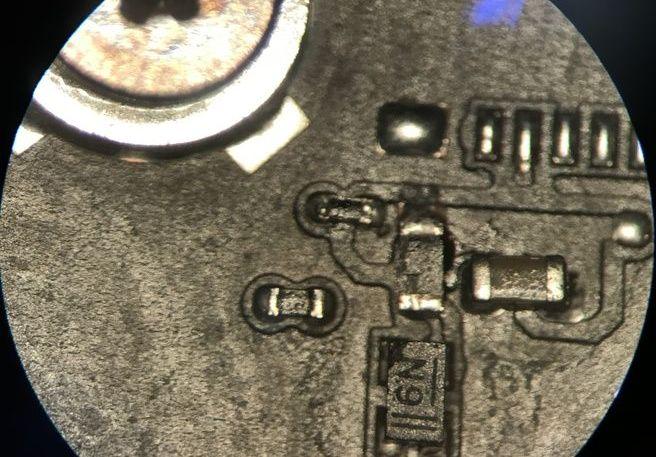

А вот правой части платы досталось прилично. Сильно сгнил коннектор Touch ID и по совместительству кнопки включения, а так же набор конденсаторов у коннектора к шлейфу с Type C разъёмами. Ну и 2 резистора и конденсатор обведенные в маленькие овалы, также под замену.

Свеженький Pro Retina 15 TouchBar Mid 2017 после кваса

Восстановление коннектора Touch ID

Начнем с коннектора Touch ID. Обратите внимание на верхний правый контакт, там все совсем плохо. Тут же видно, что оба резистора снизу окислились полностью. Кстати, расскажу метод, как я проверяю стоит ли менять тот или иной резистор или конденсатор после воды. Сначала само собой замеряется сопротивление/ёмкость и сверяется со схемой. Если всё в норме — это еще не гарантия того, что он будет работать. Поскольку контакт мог остаться только сверху, а снизу уже ничего нет. В общем, проверяются эти элементы толчком пинцета в обгорелую сторону. Если элемент сорвало — меняем на другой.

Свеженький Pro Retina 15 TouchBar Mid 2017 после кваса

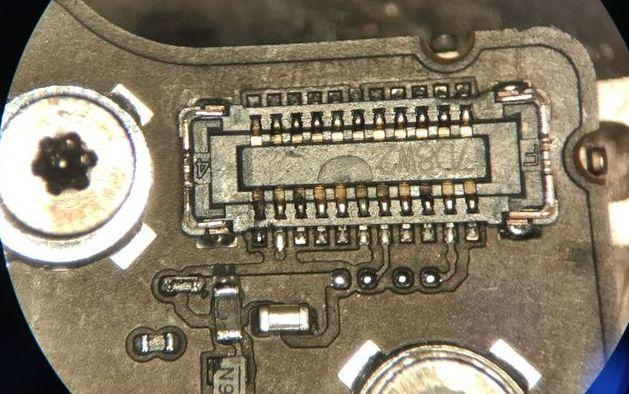

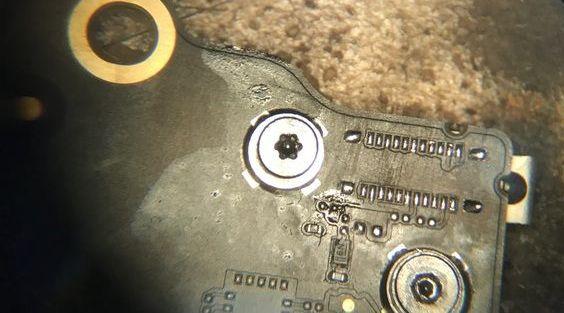

Снятый разъём Touch ID. Снимается путем нагрева платы с другой стороны, будем его восстанавливать. Коннектор был очищен, отмыт, надфилем почищены посадочные контакты.

разъём Touch ID

разъём Touch ID

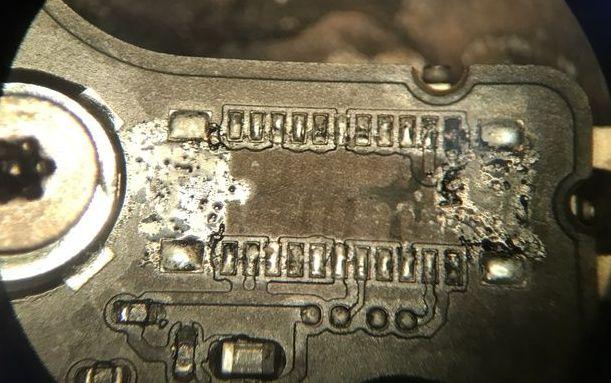

Залуживаем разъём и пятаки под резисторы и конденсатор. Обгорелый контакт разъёма пришлось прилично поковырять, чтобы добраться до медной дорожки.

Свеженький Pro Retina 15 TouchBar Mid 2017 после кваса

Один резистор нужного номинала был найден на плате от MacBook Air. Типоразмер у него 0201.

Второго резистора в размере 0201 не нашлось и пришлось брать резистор из набора резисторов типоразмера 0402. Дабы его усадить на место 0201 придется контакт сверху чуть подготовить ножичком, дабы всё запаялось хорошо. Ну вот и результат. Резистор слева не хотел никак удачно фотографироваться и выглядит подгоревшим, но это не так, под другим ракурсом он ничем не отличается от нижнего собрата.

реклама

Свеженький Pro Retina 15 TouchBar Mid 2017 после кваса

Ставим разъём обратно, предварительно перевернув его на 180 градусов, чтобы подгоревшая нога была на нормальном посадочном месте. Это исключает проблемы при пропайке ножек.

Свеженький Pro Retina 15 TouchBar Mid 2017 после кваса

Конденсаторы снизу и коннектор Type-C были восстановлены по такому же методу. Разве что конденсаторы 0.01uf на 25V были собраны с 10 донорских плат. Фишка в том, что на старых платах 25V водится только на разъёме Thunderbolt и на каждой плате стоит 2-4 конденсатора нужного номинала.

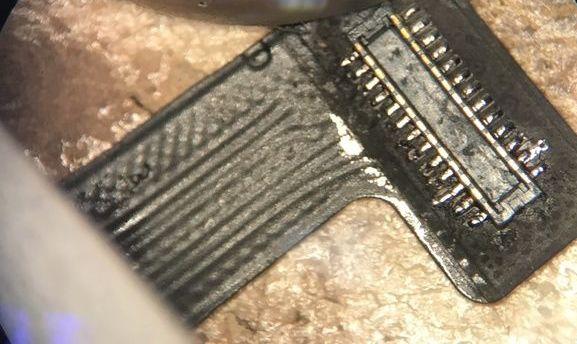

Переходим к ответной части, шлейфу Touch ID. Ему тоже досталось сладенького!

шлейф Touch ID

шлейф Touch ID

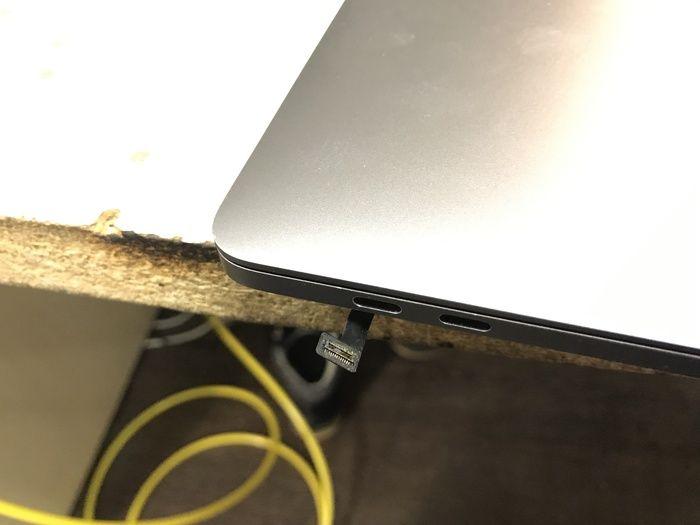

Спаиваем его свесив мак со стола.

Свеженький Pro Retina 15 TouchBar Mid 2017 после кваса

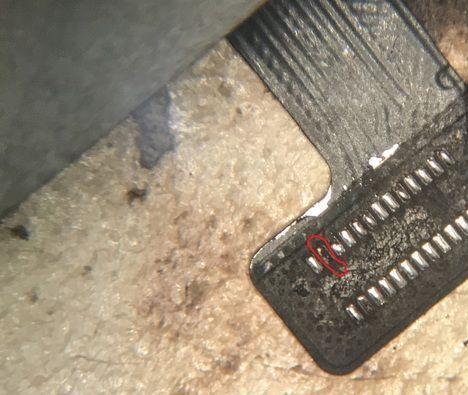

Сняли. На шлейфе, с одной ножкой ситуация тоже не очень. Её так же пришлось аккуратно выскабливать лезвием до медного слоя.

Свеженький Pro Retina 15 TouchBar Mid 2017 после кваса

Коннектор Touch ID отмыт от сахара и ножки очищены от нагара

Коннектор Touch ID

Коннектор Touch ID

Припаиваем всё обратно, на весу с другой стороны на 270 градусах.

После ещё раз хорошо проходимся паяльником и после уже вымываем все флюс-оффом.

Свеженький Pro Retina 15 TouchBar Mid 2017 после кваса

Подключаем, собираем, проверяем. Есть включение! Уже хорошо. TouchBar работает. Его шлейф так же перепаиваем по аналогии выше.

Свеженький Pro Retina 15 TouchBar Mid 2017 после кваса

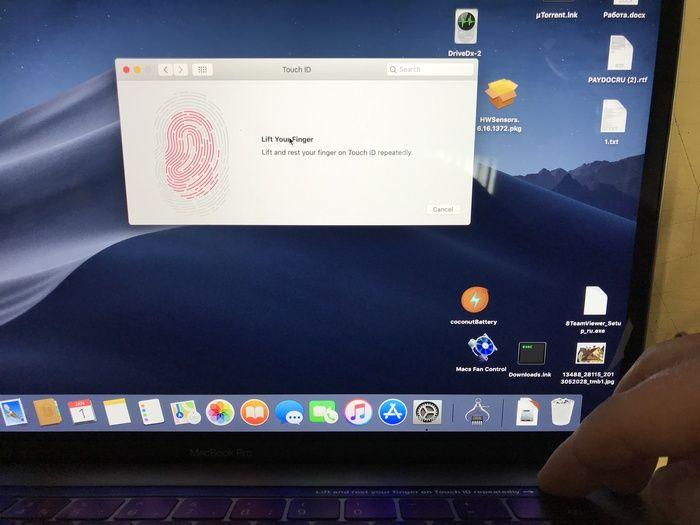

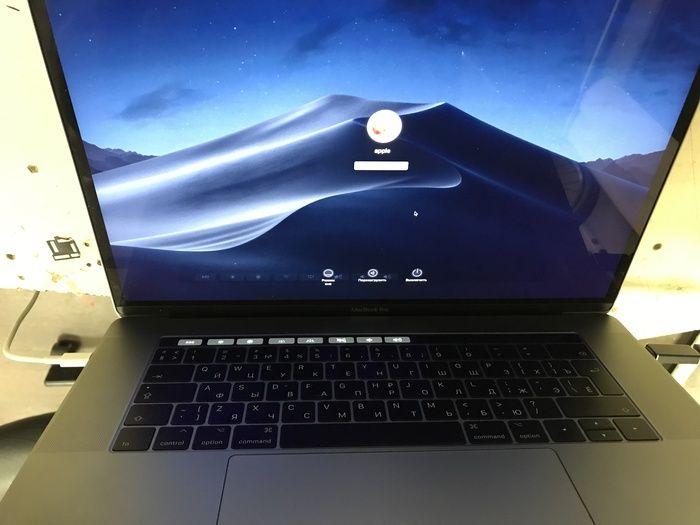

TouchID работает, что даже очень удивительно. До последнего казалось, что там будет неисправная матрица, которая сканирует палец.

Свеженький Pro Retina 15 TouchBar Mid 2017 после кваса

Дальше было самое интересное и ещё 2 часа поиска неисправности. В маке не работала подсветка клавиатуры и камера Facetime. Путем проверок было выявлено, что отсутствует 5V на плате матрицы, откуда и идет шлейф на камеру, а так же на датчик освещенности. В общем, прозвонив всё и вся спустя 2 часа, сверяя с похожим рабочим маком, было выявлено то, что неисправен небольшой шлейф от материнской платы до платы матрицы. Но, дело в том, что разъём матрицы не был залит, линия 5V по камере была в отличном состоянии и кваса не видела, как и все линии питания идущие на этот шлейф на плате. Со стороны матрицы, тоже было всё в идеале, что натолкнуло меня на мысль, что в уже подменили оригинальный шлейф.

фото шлейфа старого и нового

фото шлейфа старого и нового

Заменив шлейф мы получили подсветку клавиатуры, а так же Facetime.

подсветка клавиатуры

подсветка клавиатуры

Собрав всё это дело, пропустим через пару тестов. Дали гарантию и выдали со спокойной совестью клиенту. Кулера кстати были разобраны, отмыты в тёплой воде, высушины и всё с ними стало хорошо. Ни о какой замене речи не шло. Работают, как новые.
