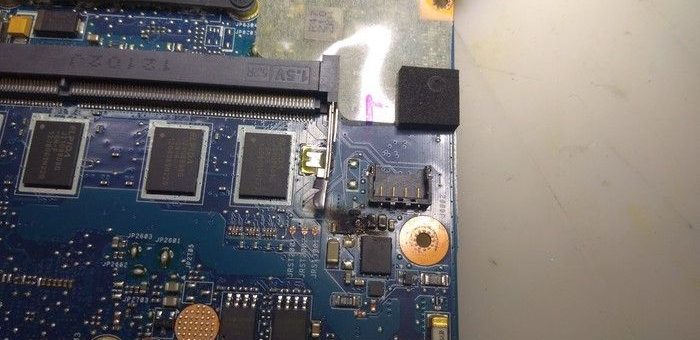

Ремонт ноутбука Acer M3-581T на базе Pegatron jm50. Как, что и куда подключили — история увы умалчивает. От ноутбука доносился чудесный и ароматный запах свежезапеченного текстолита. На плате, возле коннектора гнезда питания, произошёл казус.

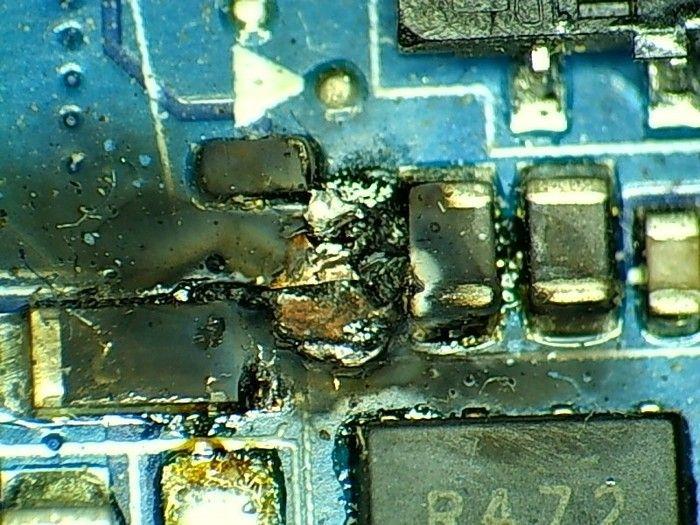

Добавим зум — выглядит жутко… но не смертельно.

Ноутбук Acer M3-581T - спёкся

Будем восстанавливать это пепелище.

Ноутбук Acer M3-581T - спёкся

Что имеется в итоге:

  • Короткое замыкание на DCIN и B+
  • Погорели
    • Резистор R8807 линии ACDET
    • Катушка (L6001)
    • Два входных мосфета (q8800 и q8801)
    • Конденсатор C6001
  • Спеклись первый и второй слой платы

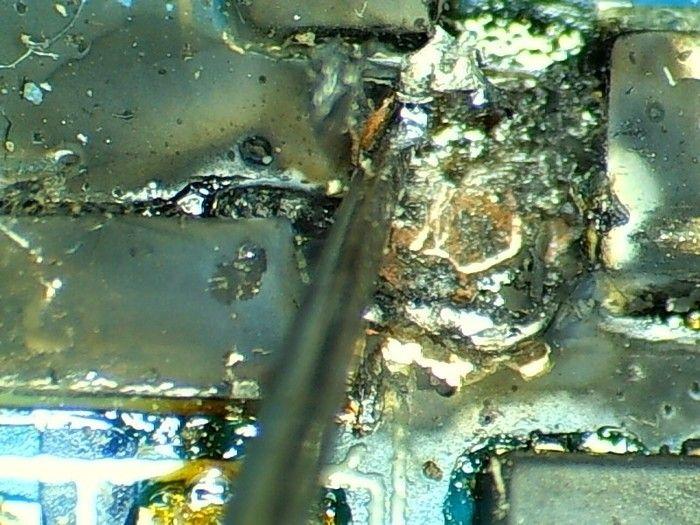

Всех «погорельцев» выпаиваем из платы и скальпелем вырезаем спёкшуюся часть. Чистим плату.

реклама

Ноутбук Acer M3-581T - спёкся

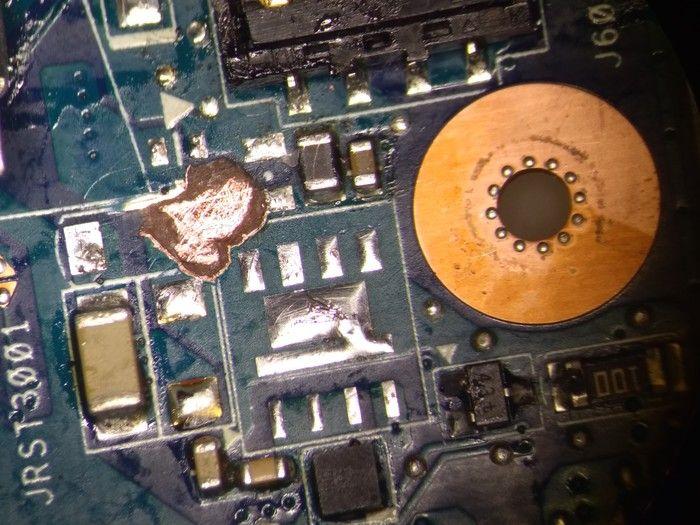

Покрываем флюсом оголённый второй слой (он у нас — земля), впаиваем новые элементы.

Ноутбук Acer M3-581T - спёкся

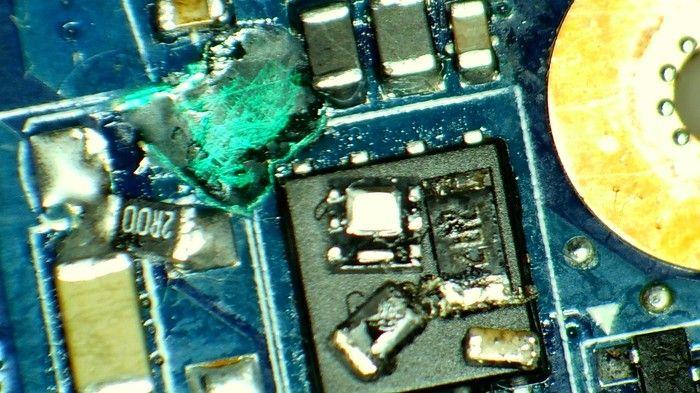

Проверяем мультиметром на кз и сопротивление на основных дросселях — все ровно. Собираем в кучу и стартуем плату.

Ноутбук Acer M3-581T - спёкся

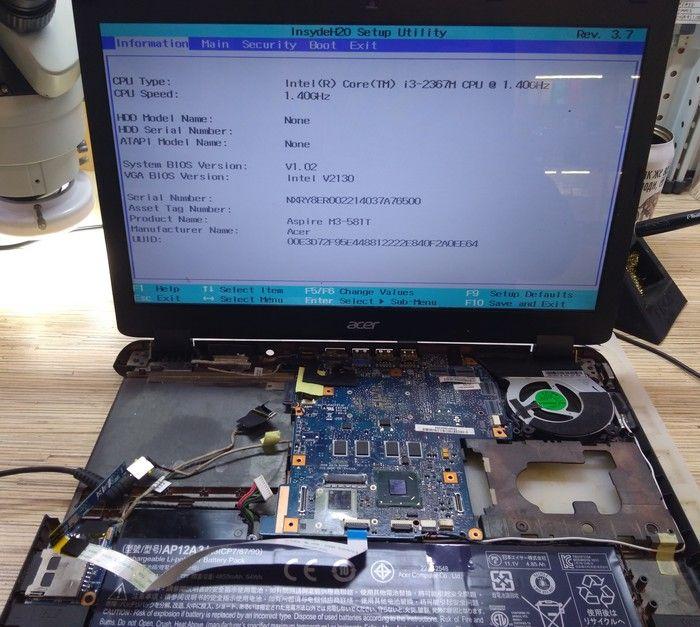

Всё оказалось просто и быстро. Всегда бы так.

Не известно, что там произошло, но пусть мораль будет про блоки питания:

Универсальный б.п. из перехода за 200 грн, скорее всего, встанет намного дороже оригинального нового!
