Монтаж и прокладка сетей на основе Витой пары

реклама

Перед началом монтажа локальной сети необходимо составить подробной схемы прокладки кабелей и размещения устройств, желательно опираясь на план здания с проставленными размерами. Это сэкономит не один десяток метров кабеля и свичей. Так как поможет оптимально выбрать трассы кабеля и расположение коммутаторов и шлюза. При прокладке кабеля UTP необходимо соблюдать следующие условия.

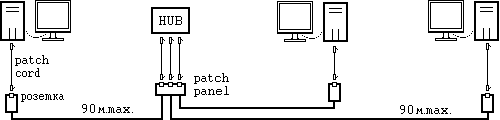

Максимальная длина сетевого кабеля между розетками (портами) или между розеткой и patch панелью — 90 метров, исходя из ограничения максимального расстояния в 100 метров (последняя миля) между компьютером и хабом. Причем оставшиеся 10 метров отводятся на провод (patch cord) между розеткой и компьютером конечного пользователя, а также розеткой (patch панелью) и хабом или свичем.

При проектировании и монтаже сетей 5-ойк атегории может быть не более 3-х отрезков кабеля между двумя устройствами (как на рисунке).

Минимальный радиус изгиба UTP кабеля — 4 диаметра кабеля (около 2,5 см), но существуют рекомендации размещать кабель таким образом, чтобы обеспечивать изгиб радиусом в 5 см.

Минимальное расстояние между сетевым кабелем и параллельно ему проложенным силовым кабелем напряжением менее 2 КВольт — 12,5 сантиметров (5 дюймов).

Все элементы сети должны быть одной категории. Причем рекомендуется сразу делать все 5 категории, чтобы не пришлось все перекладывать при переходе от 10Base-T к 100Base-TX, при переходе на 100Мбит достаточно будет поменять сетевые адаптеры и хаб. Кабель UTP лучше использовать 4-х парный т.к. новый (1998г) гигабитный стандарт 1000Base-TX будет использовать все четыре пары на частоте 125 Мгц (предварительный стандарт).

Если вы проектируете домашнюю сеть для себя, можно упростить и уменьшить себестоимость монтажа локальной сети. Можно отказаться от использования розеток и напрямую подключать кабель от хаба (свича или роутера) к компьютеру, но удешевление это может не оправдаться, если вы случайно дернете провод и оборвете или перетянете его. Тогда вам придется заменять весь кабель от хаба до рабочего места.

Если вы прокладываете сеть временно и 10 Мбитную, то возможно использовать использовать компоненты 3 категории — двухпарный кабель. Такая сеть гораздо менее критична к качеству монтажа, допускает большее количество отрезков кабеля между устройствами и большее расстояние между устройствами.

Варианты заделки проводов (разводка проводов витая пара)

Кабель разделывается одинаково с обеих сторон. Если кабель содержит только 2 пары:

10Base-T/100Base-TX

одна сторона

цвет провода

другая сторона

1

бело/оранж

1

2

оранж/белый

2

3

бело/синий

3

6

сине/белый

6

Для 8-жильного кабеля (4 пары). Выбор варианта заделки 568A или 568B зависит исключительно от принятого стандарта в вашей сети. Текущие провайдеры используют оба стандарта, и кажется выбор зависит только лишь от предпочтений монтажника, так как оба этих варианта эквивалентны.

EIA/TIA-568A

одна сторона цвет провода другая сторона

1

бело/зеленый

1

2

зелен/белый

2

3

бело/оранж

3

4

сине/белый

4

5

бело/синий

5

6

оранж/белый

6

7

бело/коричн.

реклама

7

8

коричн./белый

8

EIA/TIA-568B, AT&T 258A

одна сторона цвет провода другая сторона

1

бело/оранж

1

2

оранж/белый

2

3

бело/зеленый

3

4

сине/белый

4

5

бело/синий

5

6

зелен/белый

6

7

бело/коричн.

7

8

коричн./белый

8

Монтаж вилки RJ-45 на кабель

Лучше всего пользоваться специальным обжимным инструментом. В крайнем случае, несколько разъемов можно обжать отверткой.  Но если планируете строить большую сеть и заниматься прокладкой сетей профессионально, советуем купить настоящий инструмент, не тот одноразовый который продается на 60 грн на радиорынке, а универсальный.

Монтаж производится одинаковым способом (568A или 568B) с обеих сторон кабеля. За исключением случая, когда вы делаете «cross-over» кабель для соединения двух компьютеров напрямую без хаба.

Удалите внешнюю оболочку кабеля на длину 12,5 мм (1/2 дюйма). В обжимном инструменте имеется специальный нож и ограничитель для этой операции.

Провода зачищать не надо.

Расплетите кабель и расположите провода в соответствии с выбранной вами схемой заделки, причем длина расплетения не должна превышать 12,5 мм. Лишнее можно обрезать бокорезами или специальным лезвием в обжимном инструменте.

Поверните вилку контактами к себе, как на рисунке, и аккуратно надвиньте на кабель до упора , чтобы провода прошли под контактами.

 или в случае с 4-х жильным кабелем

Вилка с кабелем внутри.

   или в случае с 4-х жильным кабелем

Обожмите вилку.

На обжимном инструменте имеется специальное гнездо, в которое вставляется вилка с проводами до упора и нажатием на ручки инструмента обжимается.

При этом контакты будут утоплены внутрь корпуса и прорежут изоляцию проводов специальными миниатюрными лезвиями. Фиксатор провода также должен быть утоплен в корпус. Обратите внимание, если вы соблюдаете рекомендуемую длину зачистки изоляции, то фиксатор коннектора RJ-45 крепко держит кабель, и нагрузка ложиться не на провода, а на изоляцию. Плюс конечно дополнительная защита от внешних факторов, например от воды).

Как обжать кабель, если нет обжимного инструмента?

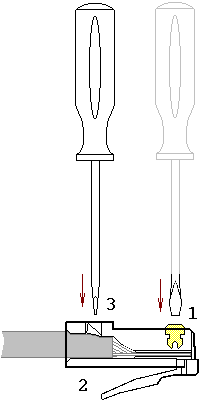

Если у вас нет обжимного инструмента, то попробуйте обжать разъем RJ-45 тонкой отверткой, поочередно утапливая контакты (1) 8 шт. в корпус, а также фиксатор провода (3). Подложите что-нибудь под разъем, чтобы не сломать его фиксатор (2). Это не очень надежный способ монтажа, но вполне применимый.
