Очень часто приходится слышать от клиентов, что ремонт ноутбука выходит дорого и дешевле заказать материнскую плату на eBay/AliExpress. Как правило, такие мысли возникают, если повреждены мосты, процессоры или видеочипы, а также, если присутствует межслойное замыкание или плавающая неисправности, которую проблематично отследить.

Мы же настоятельно советую не покупать платы где-то там, куда не получится ее вернуть или обменять. Конечно, вы можете себе позволить такую покупку, если чувствуете в себе силы исправить возможные мелкие неисправности. А такие, с достаточно высокой вероятностью, будут!

Немножко статистики

Платы заказывать в Китае — это скорее для мастеров. По статистике, каждая третья с проблемой. То есть из 100 плат: 33 будут с дефектом, который не получится устранить без определенных навыков. Из этих 33, штук 8 будут не ремонтопригодны. Штук 10 окажутся с проблемными мостами или видеочипами — ремонт выйдет дороже самой платы. Такие платы приходится обратно отправлять за свой счет. Ну и 15 штук с мелкими проблемами, как в этом статье. Их приходится самостоятельно поднимать и вытрясать из продавца компенсацию, вплоть до половины стоимости. Часто проблема в первичке бывает и так, по мелочи.

Так вот, не знаю, как обстоят дела с Paypal, как он решает ситуации на eBay, но на Алиэкспресс, если низкий рейтинг у вас, то администрация встанет на сторону продавца. Если рейтинг высокий, то «покупатель всегда прав».

В общем, если заказываете в Китае материнские платы, то сэкономите 1.5 — 2 стоимости, от той, за которую заменят на месте в сервисе, но принимаете на себя ~30% риски и остаетесь без гарантии.

История о ноутбуке Dell N5110

2 месяца назад поступил в ремонт ноутбук Dell N5110: не включается после залития. Ноутбук хороший, с процессором i5 второго поколения и nVidia 525. Кроме того, SSD на 250 ГБ и 8 ГБ оперативной памяти. Корпус в идеальном состоянии.

В процессе диагностики выяснилось, что в ХАБе короткое замыкание, плюс горстка отгнившей мелочевки. Кроме того, на дополнительной плате установлен контроллер USB 3.0, который тоже в КЗ и отсутствует питание у одного из разъемов USB 3.0.

Было предложено заменить материнскую плату и контроллер на дополнительной плате + разъем. Объявленная стоимость ремонта. Срок: 2-4 дня. Гарантия: 3 месяца. Клиент думает сэкономить. Решил заказать материнскую плату на Али. А мы заменим ее и контроллер USB 3.0 на дополнительной плате + один из разъемов USB. На том и договорились.

Несколько дней назад приносит ноутбук. Мать из Китая получил и установил сам. Вроде все работает, кроме тачпада. А тачпад нужен.

Как и договаривались, меняем контроллер и разъем USB.

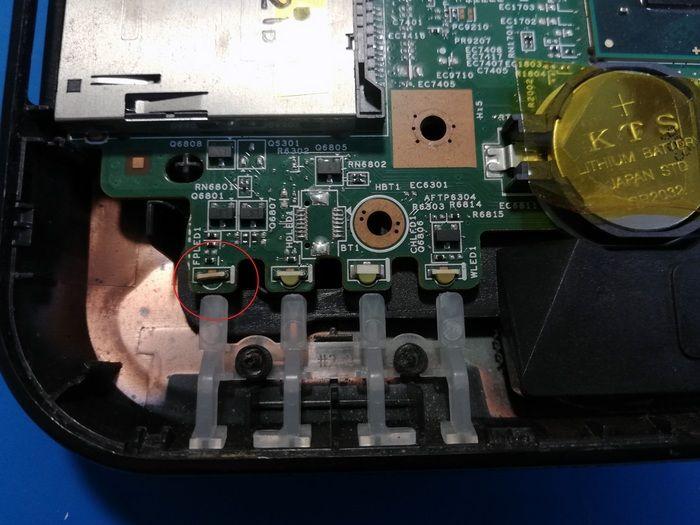

Сразу обратили внимание на сгнивший индикатор питания, уже на новой плате. Т.е. плата тоже немного залитая.

сгнивший индикатор питания

сгнивший индикатор питания

С этим понятно и не критично. Клиент даже не обратил внимание, что нет индикации.

Что же с тачпадом?

Подключаем аналогичный тачпад от такого же ноутбука и видим, что ничего не происходит. Значит проблема где-то на плате.

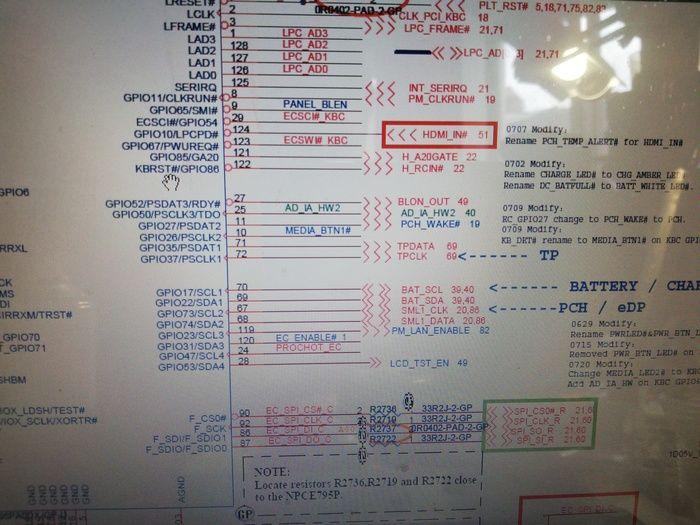

По схеме, обмен данными идет с мультом напрямую.

реклама

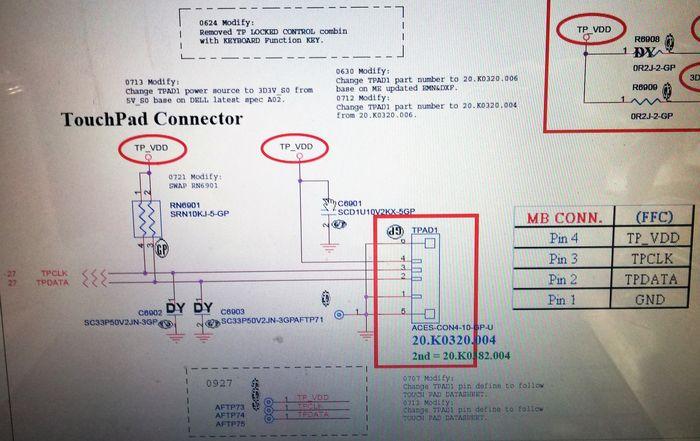

TPDATA: 2 контакт коннектора — 71 нога мульта.

TPCLK: 3 контакт коннектора — 72 нога мульта.

Прозваниваем. Контакт есть!

Материнская плата из Китая или "сомнительная экономия"

Материнская плата из Китая или "сомнительная экономия"

На 1 контакте коннектора — земля — она тоже есть.

4 контакт коннектора — питание тачпада TP_VDD. А вот тут все по нулям. А должно быть +3.3 или +5 вольт.

Материнская плата из Китая или "сомнительная экономия"

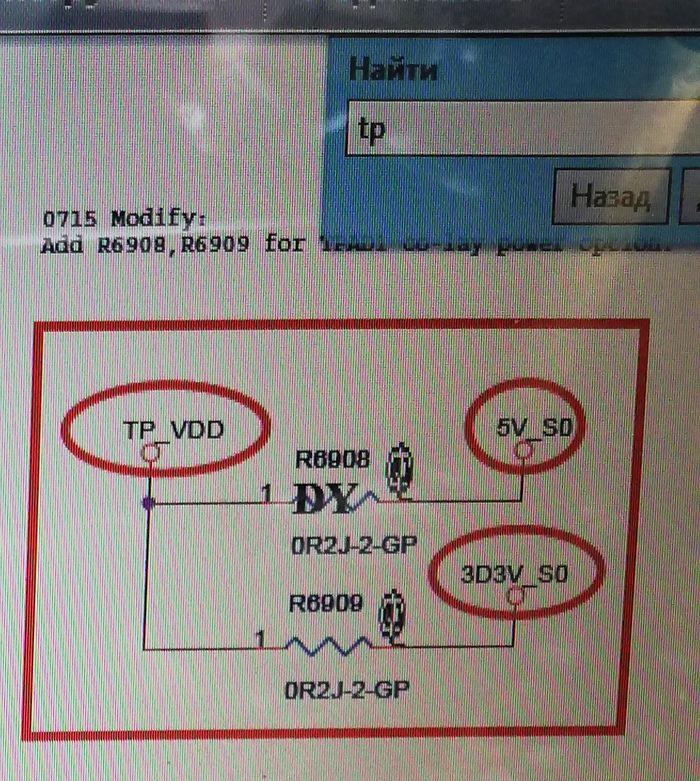

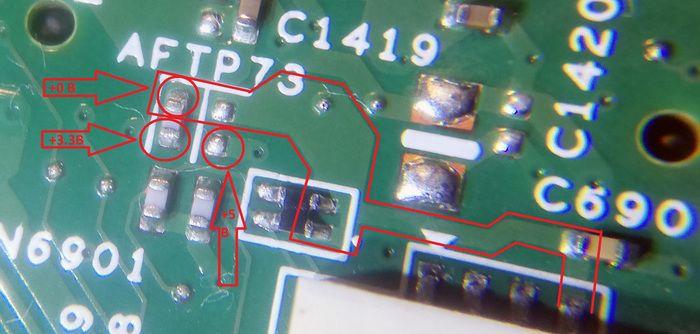

При визуальном осмотре все в порядке. Не видно гнили или сгоревших компонентов. Смотрим схему… Замеряем тестером… Интересная картина получается… С 4 контакта коннектора дорожка идет на «конденсатор», а с другой стороны этого «конденсатора» +3.3 В.

Материнская плата из Китая или "сомнительная экономия"

Как же так?

Все просто! Это не конденсатор. Это аккуратно сгоревший нулевой резистор, потерявший свой черный окрас. Собственно в нем и проблема.

Материнская плата из Китая или "сомнительная экономия"

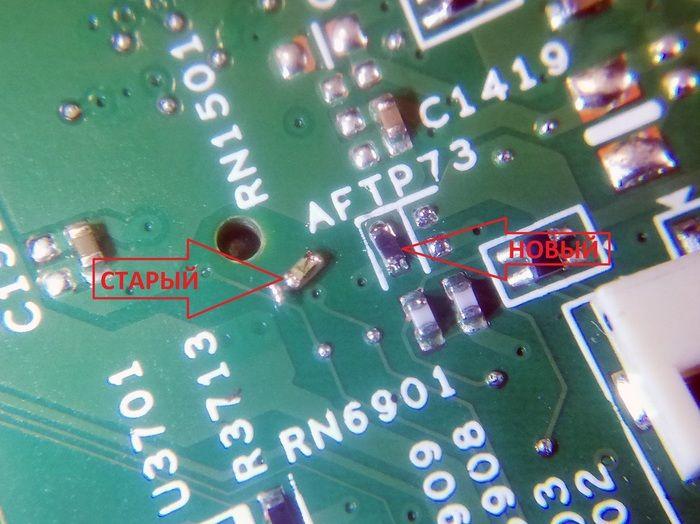

замена сгоревшего резистора

Меняем. Подключаем. Проверяем. Тачпад работает!

Ремонт простой, конечно же. Но без элементарных знаний схемотехники решить такую задачу получится не у каждого.Также, заменили светодиод — индикатор питания.

Итог. Клиент сэкономил пару сотен гривен, но потерял 1 месяц в ожидании платы и остался без гарантии на нее. На нашу работу гарантия составила 1 месяц.
