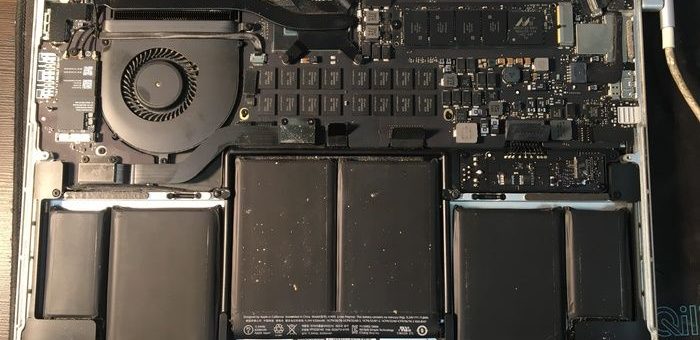

Принесли MacBook Pro Retina 13 с симптомами «не включается«. Со слов клиента: «молотком не били, водой не поили«. Плата на MacBook Pro Retina 13 — 820-3476. Начнем диагностику. Открываем, подключаем зарядку. Индикатор зарядки горит, кулер не крутится, старта нет (хотя с отключенной АКБ должен быть автостарт).

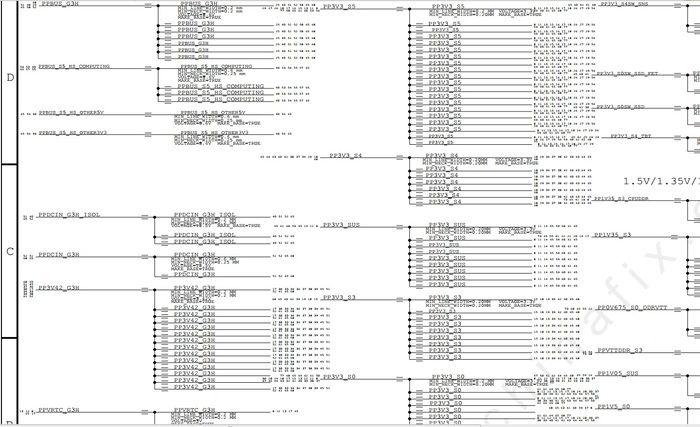

Открываем 65 страницу схемы и последовательно проверяем все напряжения.

Ремонт MacBook Pro Retina 13 за 15 минут

PP3V42_G3H в порядке, идём дальше. На шаге проверки PPVRTC_G3H нужно перевернуть плату, т.к. с лицевой стороны данный сигнал отсутствует, Переворачиваем плату и видим, что PPVRTC_G3H можно и не проверять, явно напряжения нет.

Ремонт MacBook Pro Retina 13 за 15 минут

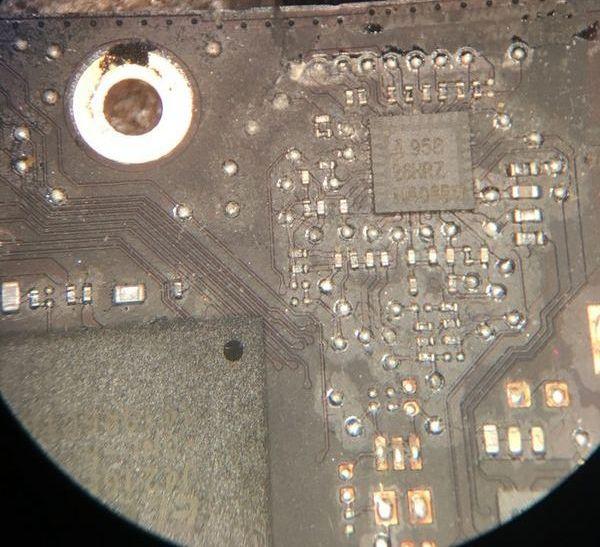

Плата с другой стороны в чём-то липком. На элементах налёт. У шима процессора тоже грязновато, но не критично.

Ремонт MacBook Pro Retina 13 за 15 минут

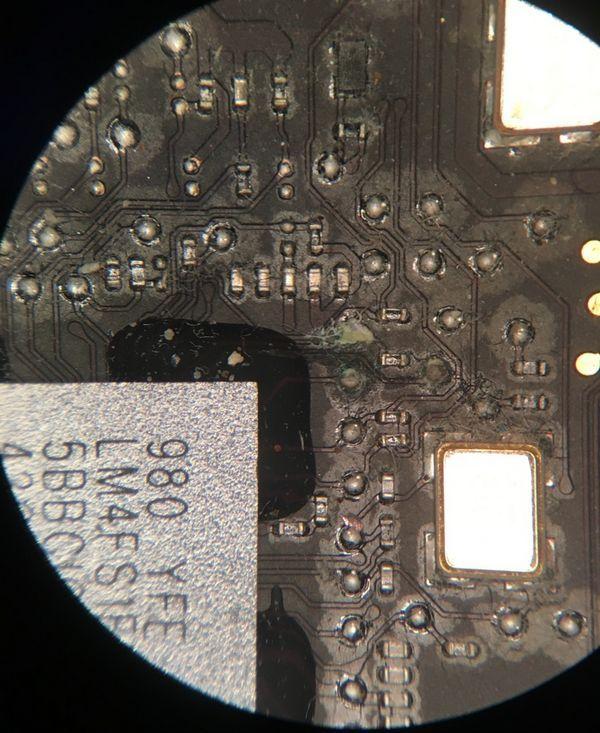

И у SMC смотрим в торец, дабы убедиться, что под микросхему ничего не попало. Там всё чистенько.

Ремонт MacBook Pro Retina 13 за 15 минут

реклама

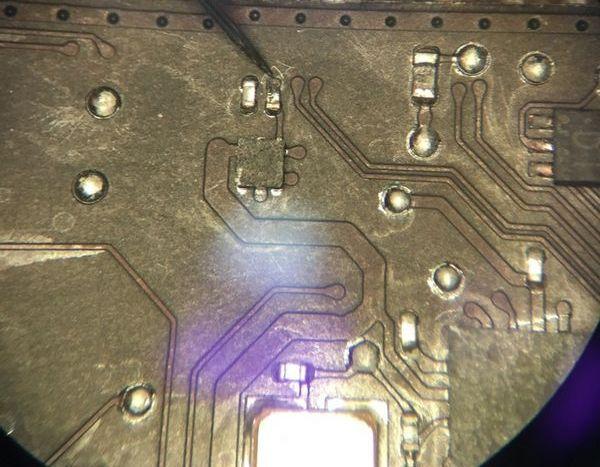

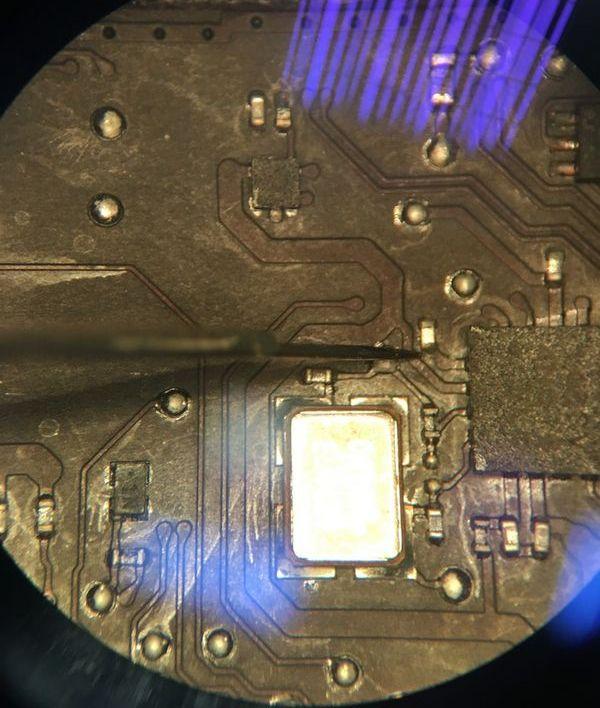

1 резистор сгнил совсем. Его под замену.

Ремонт MacBook Pro Retina 13 за 15 минут

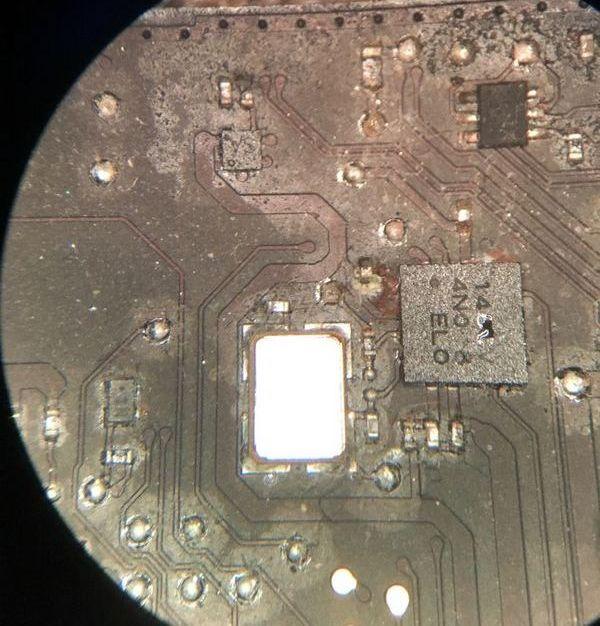

И конденсатор, у микросхемы U1900, которая и формирует PPVRTC_G3H.

Ремонт MacBook Pro Retina 13 за 15 минут

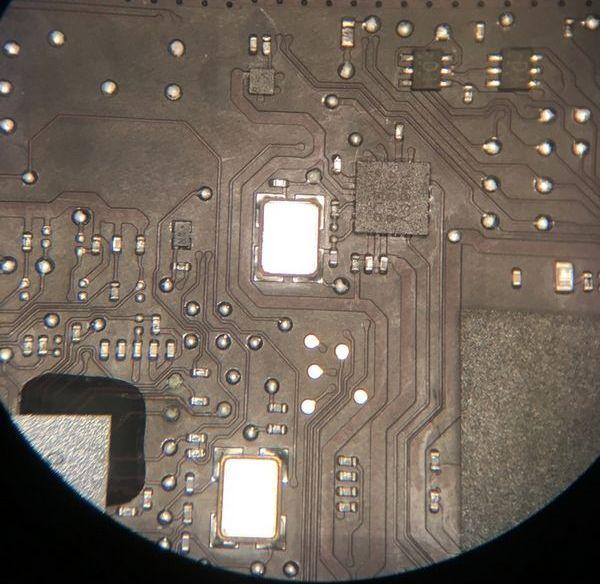

Снимаем U1900, проверяем не отгорели ли ноги, чистим всё это дело и ставим обратно. Заодно меняем отгоревший резистор и конденсатор. Так же чистим зону шима CPU и вокруг SMC.

Ремонт MacBook Pro Retina 13 за 15 минут

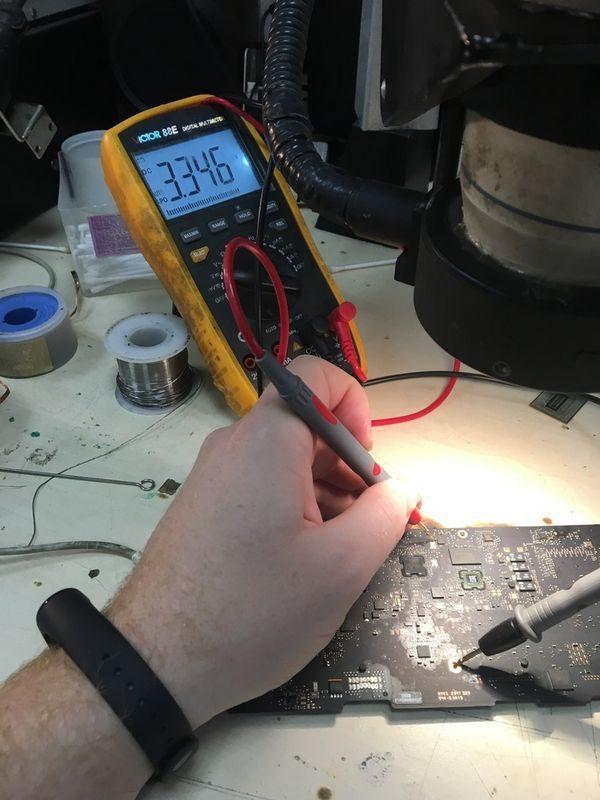

Подключаем зарядку и проверяем PPVRTC_G3H. 3.3В, как и должно быть. Кулер стартует.

Ремонт MacBook Pro Retina 13 за 15 минут

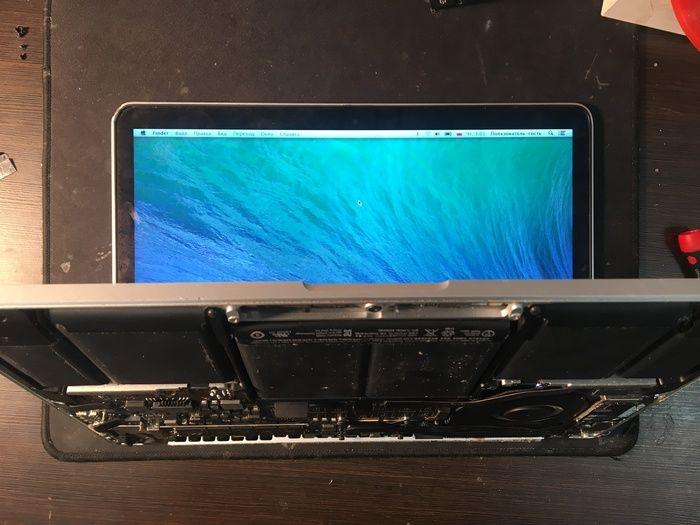

Собираем, проверяем — ноутбук запускается.

Ремонт MacBook Pro Retina 13 за 15 минут

Официальный сервис бы сказал менять плату за ~10к грн.
