В ремонт попал MacBook Pro 13 2012 с платой 820-3462. Принесли с жалобой, что матрица сожгла уже 2 шлейфа, а работать не хочет. Типовая неисправность: проблема в коннекторе на матрице, а точнее в замкнувшей на землю дорожке подсветки.

MacBook Pro 13 2012. Опять залитие

Кладем на матрицу бумажку и трафареты, дабы не поцарапать и не ужарить. Феном снимаем разъём.

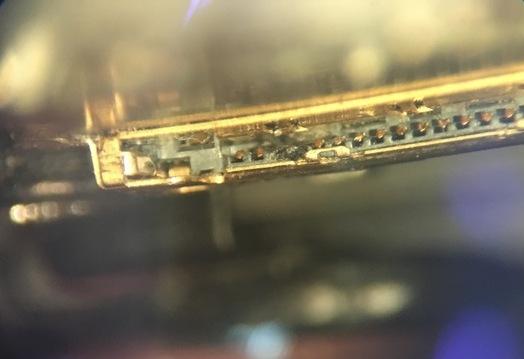

Мда, ну и видок. Заливаем флюсом, пропаиваем свинцовым припоем и снимаем оплеткой всё.

MacBook Pro 13 2012. Опять залитие

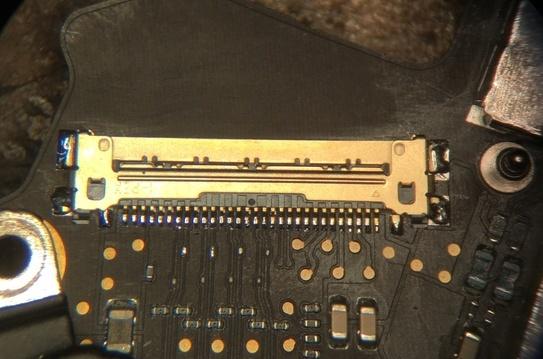

Вот теперь другое дело.

Находим кусок платки дисплея от битого донора, снимаем с нее красивый разъём.

MacBook Pro 13 2012. Опять залитие

Отпаиваем и зачищаем от остатков припоя.

MacBook Pro 13 2012. Опять залитие

Ставим на пациента и припаиваем.

MacBook Pro 13 2012. Опять залитие

С матрицей разобрались. Взглянем на коннектор на плате. Так как новый шлейф у нас всего 1 шт — права на ошибку нет и преждевременно мы не будем проверять проделанную работу.

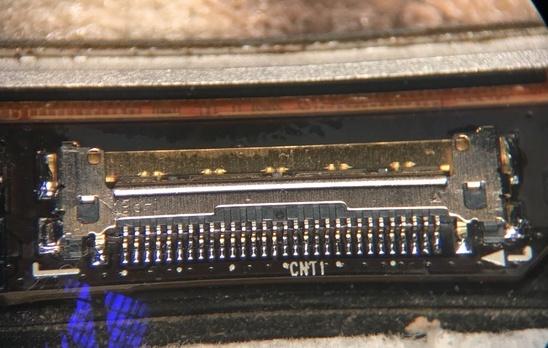

Коннектор на плате тоже обгорел, хотя и меньше.

MacBook Pro 13 2012. Опять залитие

реклама

Снимаем, чистим.(коннекторы кстати одинаковые что тут, что там).

MacBook Pro 13 2012. Опять залитие

Повторяем всё как и в первом случае.

MacBook Pro 13 2012. Опять залитие

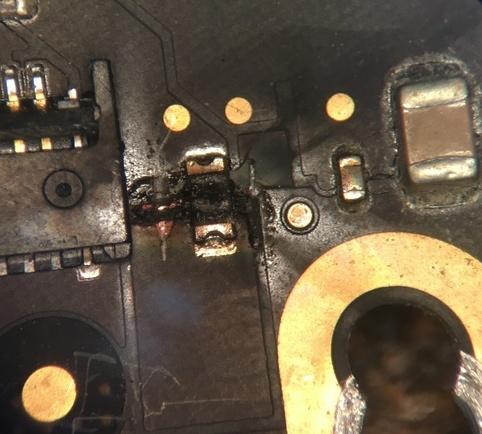

Смотрим предохранитель по цепи подсветки, его так же необходимо заменить. Увы, но под ним также всё обгорело.

MacBook Pro 13 2012. Опять залитие

Снимаем, зачищаем всё от огарков.

MacBook Pro 13 2012. Опять залитие

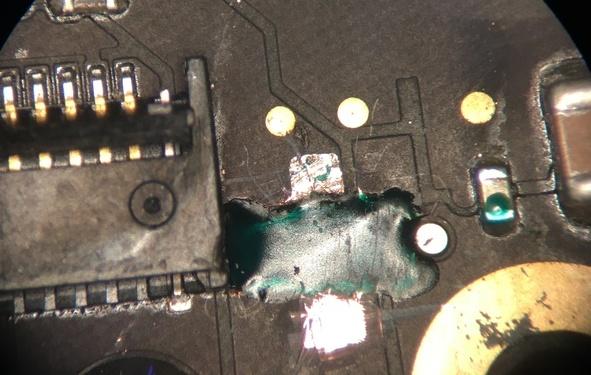

Заливаем зеленкой ненужное и сушим.

MacBook Pro 13 2012. Опять залитие

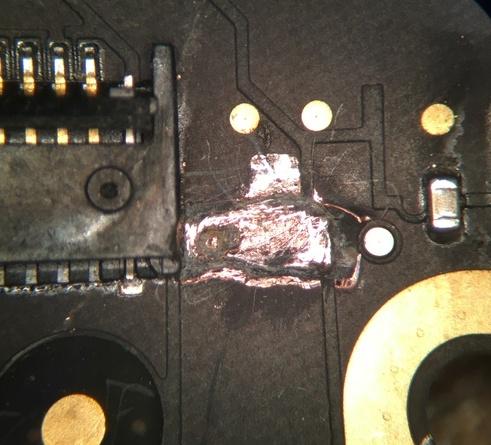

Ставим на место новый предохранитель и наращиваем толстой перемычкой в 2 слоя недостающее пространство

MacBook Pro 13 2012. Опять залитие

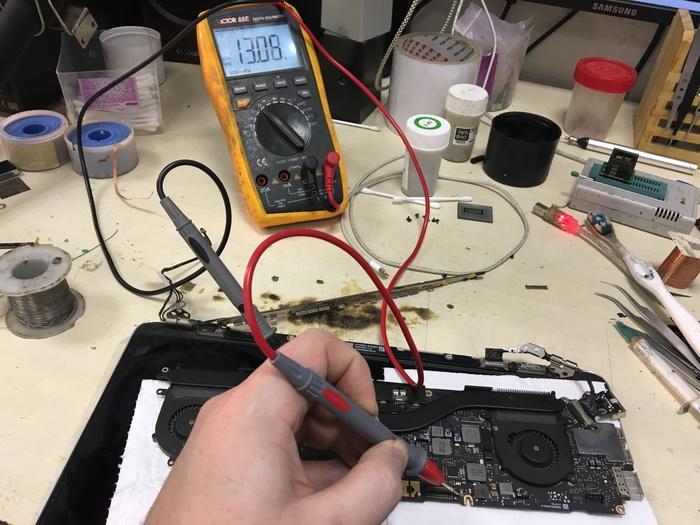

Ответственный момент! Подключаем матрицу новым шлейфом к плате и проверяем на отсутствие КЗ по данной цепи. 13 МОм, нормально!

MacBook Pro 13 2012. Опять залитие

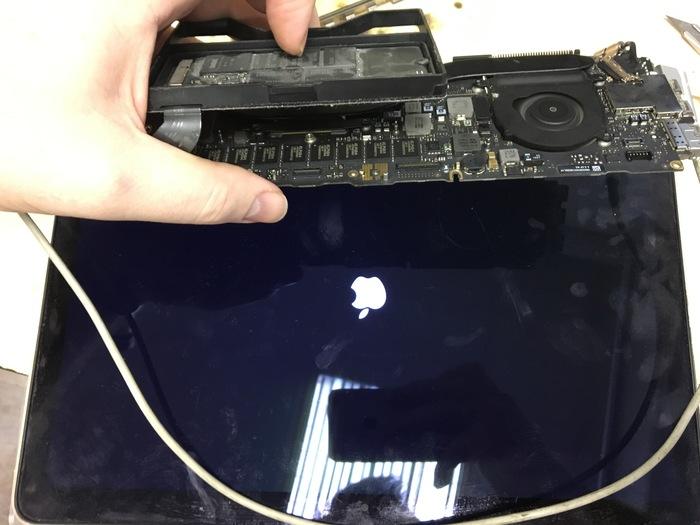

Включаем, проверяем! Есть яблоко!

MacBook Pro 13 2012. Опять залитие

Дальше всё как всегда. Собираем всё и тестируем.
