Как разобрать игровую консоль Sony PlayStation 4?

запчасти от PS4

В этом году произошло значимое событие для любого геймера — это выпуск консоли нового поколения Sony Play Station. Поскольку обновление консоли происходит очень редко, а прошлая PlayStation 3 была выпущена целых 7 лет назад в 2006 году и была продана в количестве 90 млн. штук. Продажи PS4  в США уже идут полным ходом, и как обычно. первым делом, ребята из iFixit решили разобрали консоль, дабы посмотреть, что же все таки внутри у это чудо-консоли. Заодно и оценить ее готовность к ремонту.

Аппаратная часть консоли PS4 не слабое. Увы, но без обратной совместимости, т.е. старые игрушки можно будет поиграть через облако Gaikai, которое Sony купила недавно.

Разобрать консоль можно с помощью:

  • T9 Torx Security Screwdriver
  • Phillips #0 Screwdriver
  • Phillips #1 Screwdriver
  • Пинцет

Технические характеристики:

  • 8-ядерный AMD «Jaguar» x86-64 CPU
  • 1,84 TFLOPS, AMD Radeon GPU
  • 8 ГБ оперативной памяти GDDR5
  • 500 Гб HDD
  • 802.11 b/g/n Wireless и Bluetooth 2.1
  • USB 3.0 + Ethernet 10/100/1000

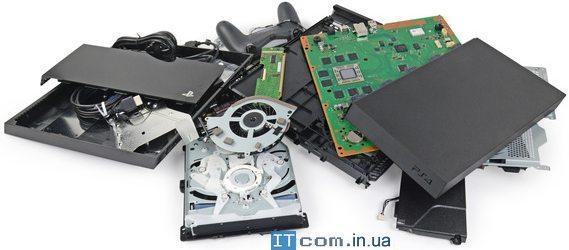

разобранная консоль

Видео инструкция по разборке PS4

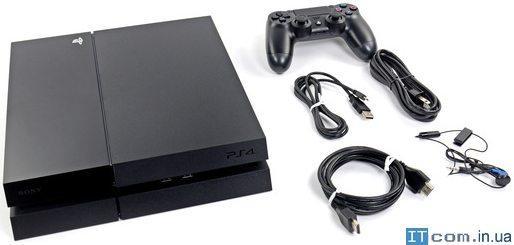

К комплекте с консолью PS4 идут:

  • Геймпад DualShock 4
  • Кабель питания
  • HDMI кабель
  • microUSB кабель
  • Моно-гарнитура с зажимом

общий вид SPS 4

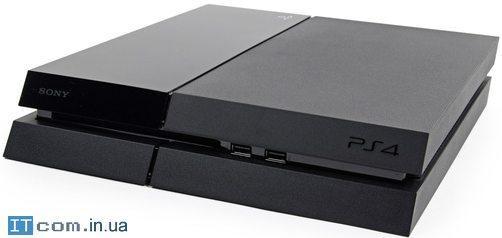

Консоль Sony Playstation 4 имеет симпатичный и простой дизайн. Спереди установлен привод Blu-ray и DVD с щелевой загрузкой, также перед нами 2 х USB 3.0 разъема.

корпус sps 4

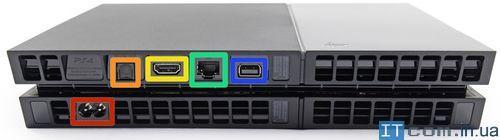

На задней панели консоли расположены:

██ Разъем питания

██ Цифровой, оптический аудио-выход

██ HDMI

██ Ethernet

██ Проприетарный разъем для подключения внешних устройств, например PlayStation Camera

задняя панель sps 4

К жесткому диску HDD получить доступ довольно легко,поскольку Sony дала возможность пользователям заменить винчестер без утраты гарантий.

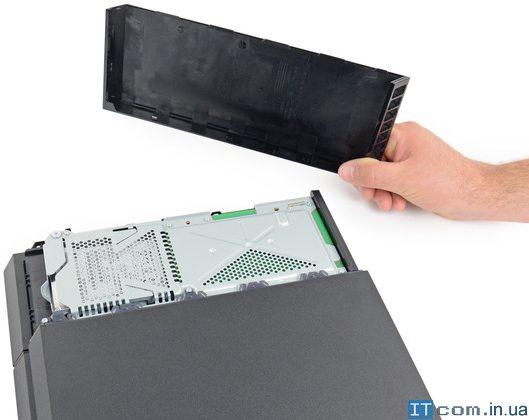

Снимаем корпус.

снимаем крышку

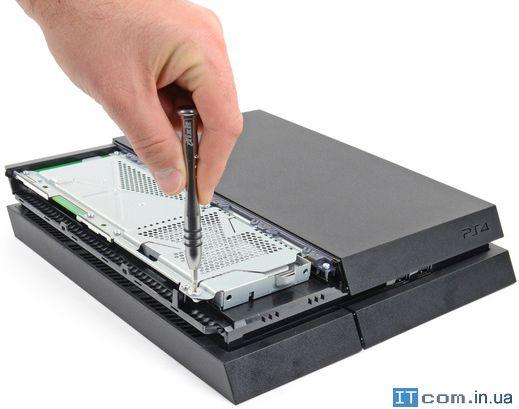

Окручиваем винт удерживающий жесткий диск.

откручиваем винты

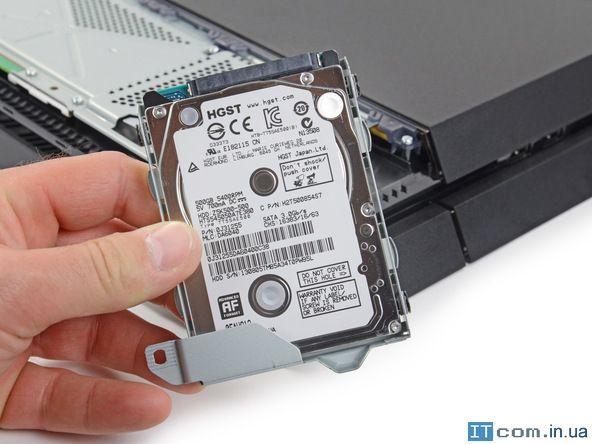

После снятия крышки, можно обнаружить жёсткий диск от HGST (Western Digital) объемом 500 ГБ, 5400 RPM, SATA II. HDD крепится на одном винте. Поэтому заменить его самостоятельно не составит никакого труда. Требования к диску: толщина до 9,5 мм и объем не меньше 160 Гб. Увы, но PS4 не поддерживает внешние USB накопители, что ограничивает использование консоли в качестве медиа-центра.

жесткий диск sps 4

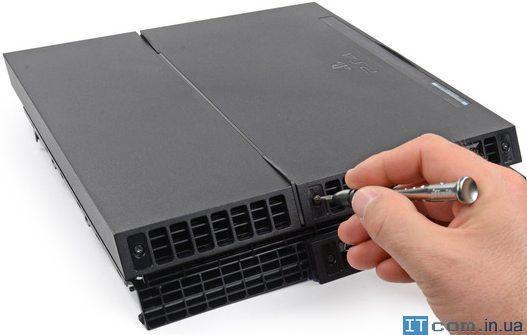

Отклеиваем гарантийные наклейки и откручиваем torx-винты.

откручиваем torx винты

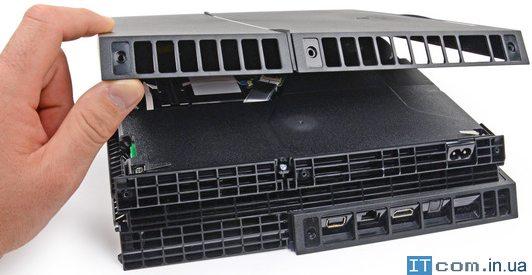

открываем панель

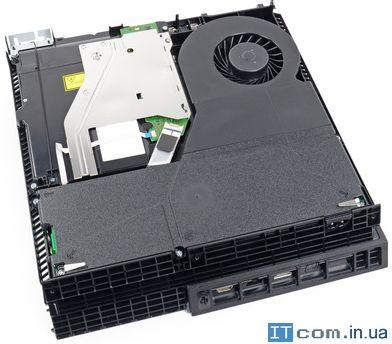

Как видим, за охлаждение радиатора отвечает 85-мм вентилятор, разработанный специально для PS4.

вскрытая PS4

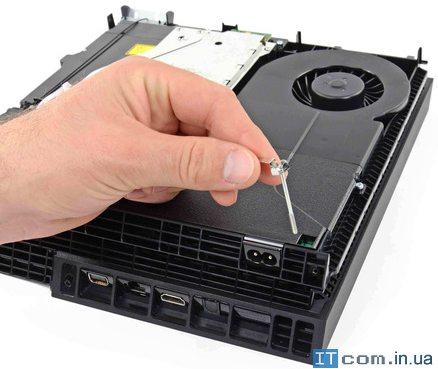

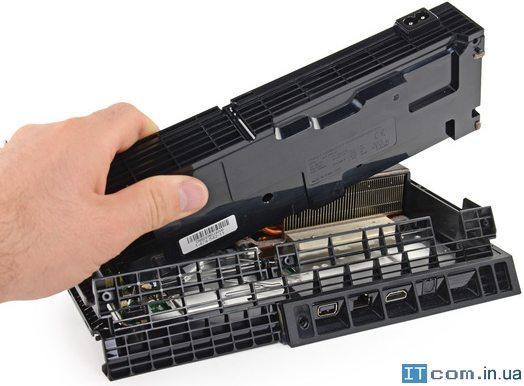

Крупный блок питания находится в задней части консоли и выполнен в качестве отдельного модуля. Блок питания является универсальной моделью и работает в диапазоне от 100 до 240В.

откручиваем винт

Модель блока питания: ADP-240AR

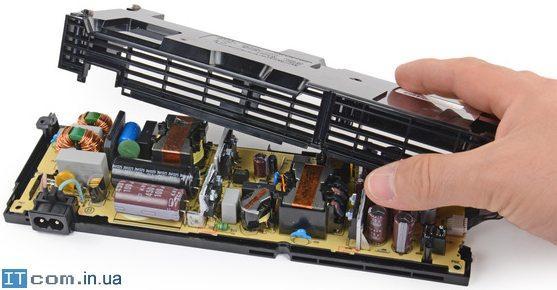

вскрываем блок питания

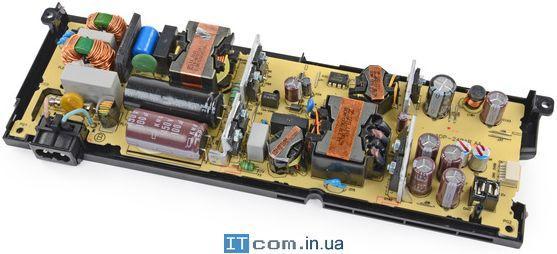

Плата блока питания

плата блока питания

Вытащив блок питания, в корпусе становится довольно много свободного места и можно увидеть радиатор системы охлаждения.

За охлаждение в PS4 отвечает центробежный 85-мм вентилятор, который направляет поток воздуха через корпус и отводит тепло от радиатора, взаимодействующего с CPU посредством двух тепловых трубок. Все компоненты PS4 крепятся к металлической решетке.

система охлаждения

Практически вплотную к внутренней поверхности крышки прилегают вентилятор и оптический привод, последний может считывать диски DVD или Blu-ray. Демонтировав крышку можно увидеть антенну, которая обеспечивает Bluetooth-соединение. Открутив еще один винт можно получить доступ к HDD типоразмера 2,5 дюйма емкостью 500 ГБ, который по желанию можно заменить самостоятельно.

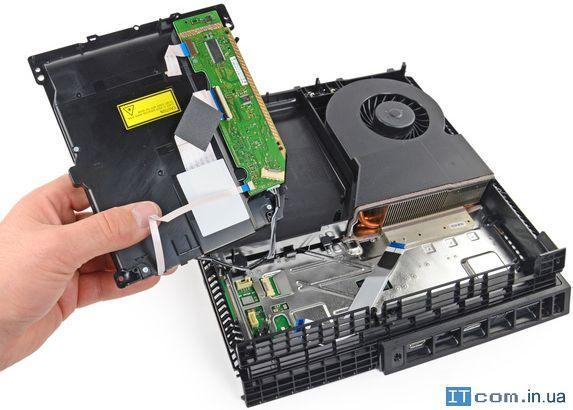

Отвинчиваем винты Blu-ray привода и вытаскиваем его. Увы, но консоль не воспроизводит обычные AudioCD, но если верить обещания, нас ждет апдейт, который исправит этот минус.

Blu-ray и DVD привод

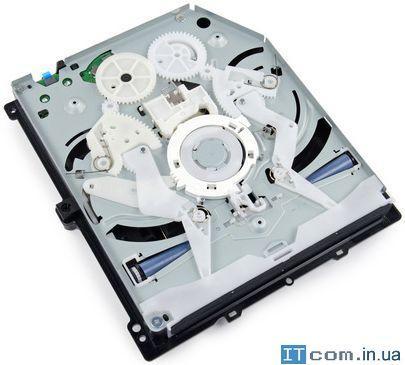

 Если кому-то интересно, как работает щелевой привод, то самое время заглянуть внутрь и насладиться работой механизма.

щелевой привод

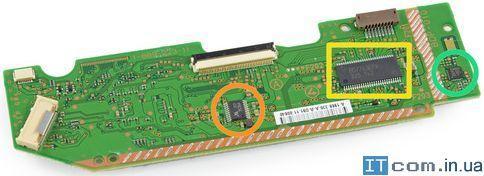

Чипы на плате:

██ Renesas SCEI RJ832841FP1

██ Microchip Technology 312 3536A

██ BD7763EFV 325 T62

██ STM8ED 9H A07 VG MYS 331Z

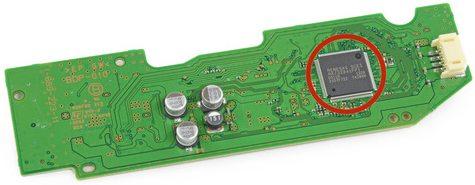

Renesas SCEI RJ832841FP1

BD7763EFV 325 T62

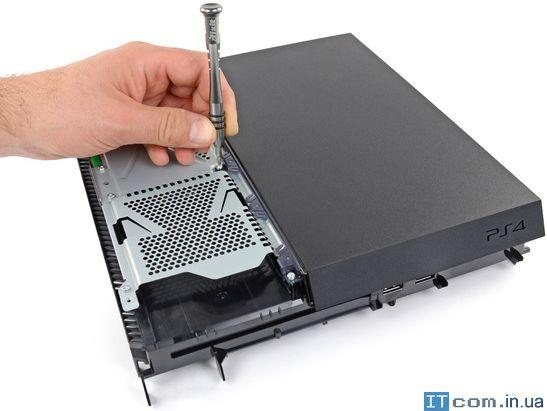

Продолжаем разбирать PS 4, откручиваем винты и снимаем другую часть корпуса.

снимаем часть корпуса

Снимаем крышку

снимаем крышку

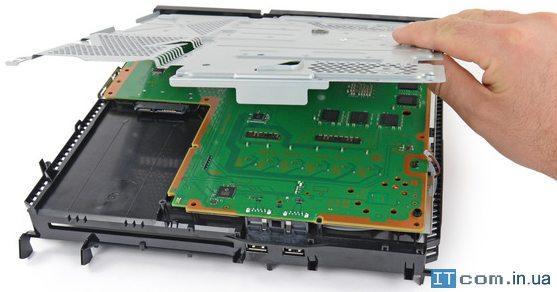

Снимаем металлический экран и видим воистину большую материнскую плату!

защитный кожух

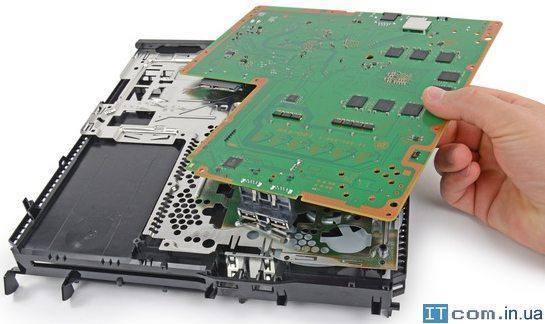

Извлекаем из корпуса материнскую плату консоли
материнская плата PS 4

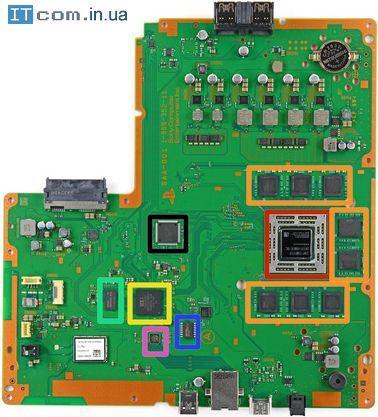

Компоненты на системной плате

██ SCEI (Sony Computer Entertainment, Inc.) CXD90026G SoC (включает AMD «Jaguar» Cores и AMD Radeon GPU)

██ Samsung K4G41325FC-HC03 4ГБ (512МБ) GDDR5 RAM (8 x 512МБ = 4ГБ)

██ SCEI CXD90025G второй, экономичный процессор для работы сети.

██ Samsung K4B2G1646E-BCK0 2ГБ DDR3 SDRAM

██ Macronix MX25L25635FMI 256МБ Serial Flash Memory

██ Marvell 88EC060-NN82 Ethernet контроллер

██ SCEI 1327KM44S

материнская плата с компонентами

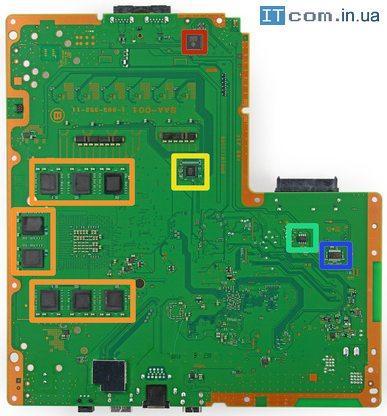

Компоненты на другой стороне системной платы

██ Genesys Logic GL3520 Концентратор USB 3.0

██ Samsung K4G41325FC-HC03 4ГБ (512МБ) GDDR5 RAM

██ International Rectifier 35858 N326P IC2X

██ Macronix 25L1006E CMOS Serial Flash Memory

██ 39A207 1328 E1 3FU

материнска плата и компоненты внизу
Под металлическими экранами находятся компоненты:

██ Panasonic MN86471A HDMI Communication LSI

██ Marvell Wireless Avastar 88W8797 7 WLAN/Bluetooth/FM Single-Chip SoC

██ Skyworks 2614B 315BB

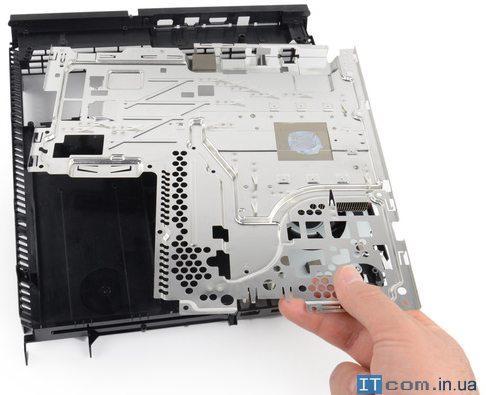

Будьте аккуратны, во время демонтажа металлического корпуса материнской платы, он имеет очень острые края!

металлический кожух

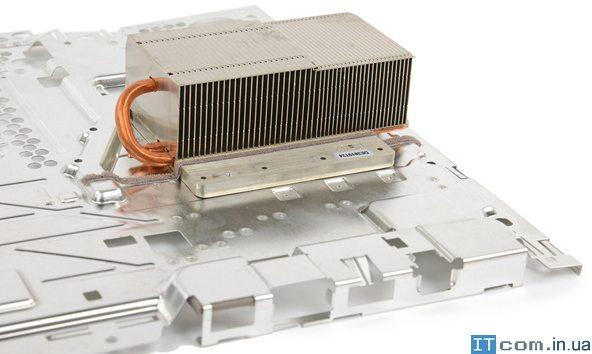

Массивный радиатор для охлаждения системы

радиатор

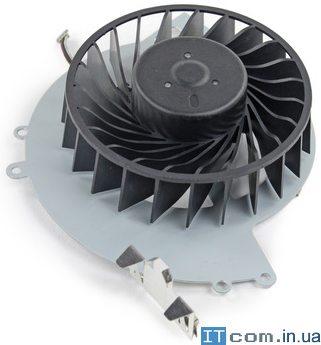

Кулер системы охлаждения консоли

кулер

Полностью разобранная консоль.

запчасти от PS4

Итоги разборки

Из положительных моментов конструкции можно выделить:

  • простая замена жесткого диска
  • отсутствие клея, что существенно облегчает процесс сборки и разборки консоли.

В недостатки можно отнести:

  • местоположение вентилятора и радиатора (для того чтобы очистить подсистему охлаждения от пыли или провести замену вентилятора, нужно разобрать практически всю консоль)
  • острые края на металлической решетке, к которой крепятся компоненты.

В итоге, можем уверенно заявить, что Play Station 4 получила высокую степень ремонтопригодности (8 из 10), и если у ее владельцев возникнут проблемы с с ремонтом PS 4 в Харькове, можно не беспокоится, специалисты сервисного центра ITcom готовы к ремонту.
