Как прошить микросхему bios на программаторе?

реклама

В этой статье хочу показать, как прошить микросхему bios материнской платы стационарного компьютера с помощью программатора TL866. Эту статью постараемся сделать максимально информативным и вложить максимальный объем информации за короткий период времени. В данном случае будем прошивать микросхемы биос материнской платы Asus P5Q в корпусе deep. Итак, приступим.



Что нам необходимо сделать для начала?

Нам необходимо прочитать маркировку этой микросхемы и запомнить положение в самом разъеме сейчас как она находится. В данном случае здесь идет отметка.



микросхема биос



С помощью экстрактора необходимо извлечь микросхему. Вы можете попытаться пинцетом, но так как контактные выводы микросхемы очень слабенькие и могут легко согнуться, постарайтесь это делать максимально аккуратно.

Вот извлеченная микросхема, она выглядит вот так. Изготовитель микросхемы Winbond 25x80va11z.



установка биос в программатор



Для того чтобы ее прошить, в данном случае специальная колодка не нужна. Устанавливая микросхему в колодку в соответствии с ключом.

Для того чтобы прошить микросхем bios, для начала зайдем в программу WinPro помощью которой будем прошивать.



программа WinPro



Выбираем микросхему в окне «Выбор микросхем». В данном случае у нас микросхема Winbond 25×80.



выбор биоса

реклама



Нажимаем на кнопку «Выбрать» и после чего необходимо ее прочитать.

Микросхема прочитана и нажимаем на кнопку Выход.



чтение микросхемы биос



Далее, что нам необходимо сделать — это сохранить прошивку. С помощью аварийной прошивки, мы сможем восстановить изначальную версию нашей микросхемы.

Необходимо скачать последнюю прошивку с официального сайта производителя материнской платы. Прошивка с расширением ROM.

Перед перепрошивкой нам необходимо очистить микросхему.



очистка микросхемы



Если очистка прошла успешно, то теперь нам необходимо залить скачанную прошивку непосредственно на саму микросхему.

Выбираем файл — открыть — ищем сохраненную прошивку.

Нажимаем «Программирование ИМС».

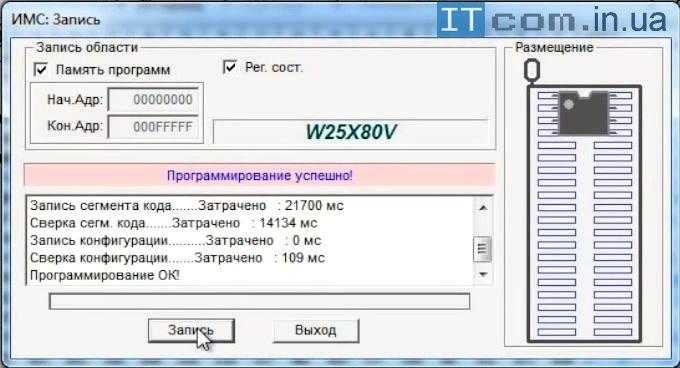

прошивка биоса



Нажимаем кнопку «Запись» и микросхема начинает перепрошиватся.

Программирование завершено.

Установку микросхемы BIOS проводим в обратной последовательности. будьте предельно аккуратными с компактными выводами микросхемы биоса
