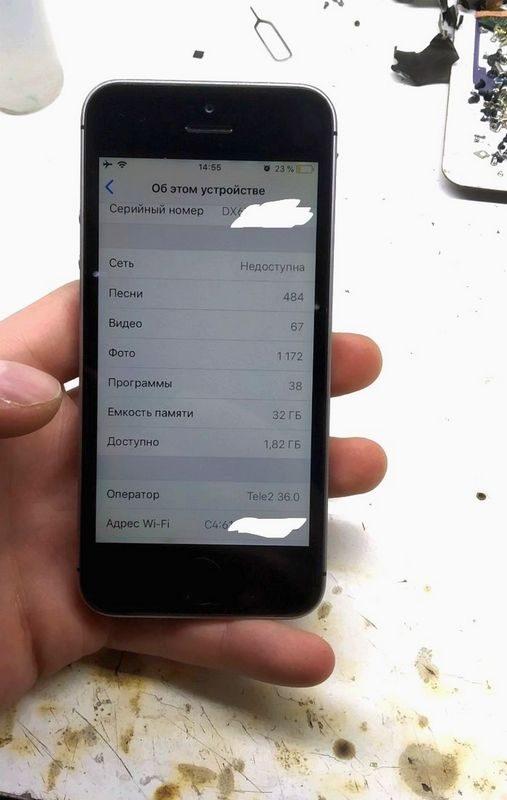

У владельцев iPhone SE часто возникает вопрос: можно ли добавить память больше заводских 128gb? Вот пример, насколько это возможно. Есть донор iPhone SE с 32gb памяти:

Добавляем 512 Гб на iPhone SE

Разбираем iPhone SE

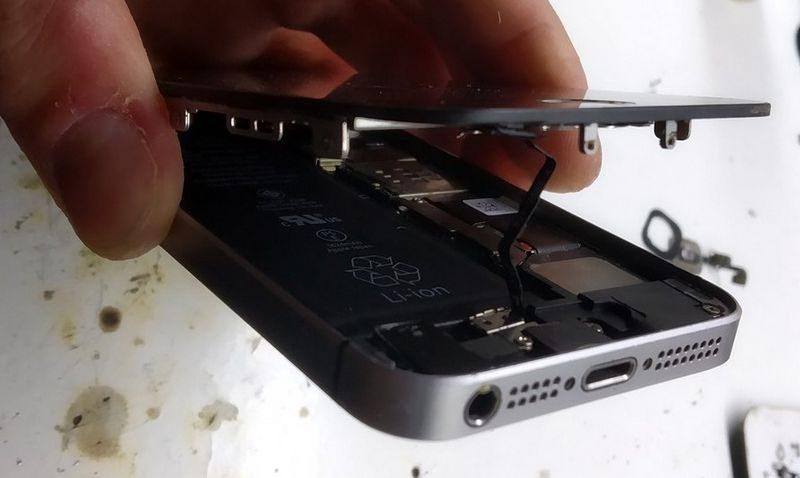

Открывается телефон откручиванием 2-х винтов снизу и откидыванием дисплея вверх. Точно так же, как и на iphone 5/5s.

Тут необходимо быть аккуратным, дабы не оторвать шлейф сканера отпечатков пальцев, иначе потом последуют долгие и нудные попытки его восстановления.

Разбираем iPhone SE

разбираем iPhone SE

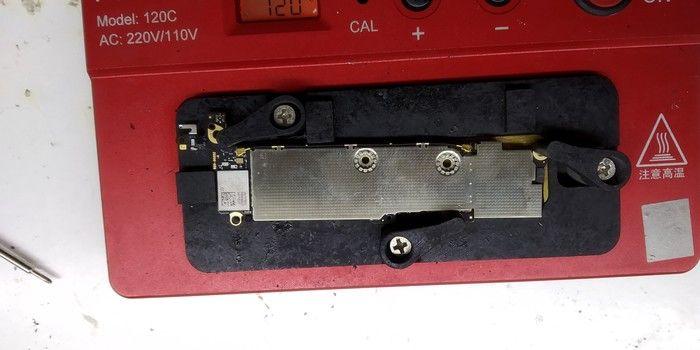

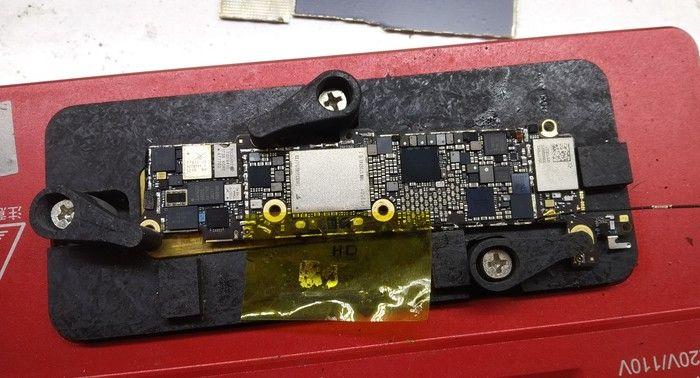

Извлекаем плату и укладываем на нижний подогрев:

нижний подогрев платы

нижний подогрев платы

Далее снимаем защитный экран. На 250 градусах отпаивается довольно легко. Нужная микросхема памяти располагается посередине платы. На обратной стороне находится коннектор sim-карты, так что перегрев процессора или модема отпадает сразу:

снимаем защитный экран

снимаем защитный экран

Снимаем заводской чип памяти

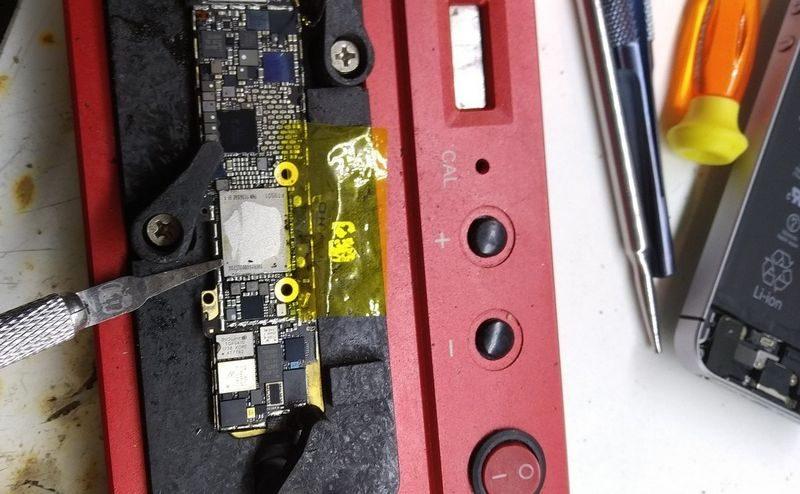

Снимаем память при 270 градусах и поднимаем  скальпелем на самом теплоемком месте, предварительно зачистив компаунд по краям чипа. Если этого не сделать, то часть конденсаторов оторвётся вместе с микросхемой:

снимаем память 32 гб

снимаем память 32 гб

Снимаем чип

снимаем память 32 гб

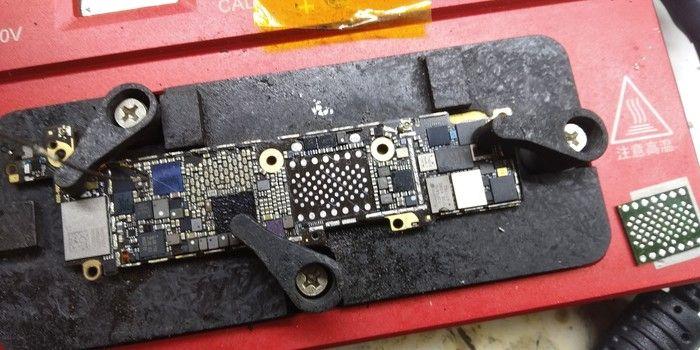

Далее следует зачистка пятаков от припоя и компаунда от платы:

зачистка пятаков от припоя

зачистка пятаков от припоя

Перепрошивка дампа памяти

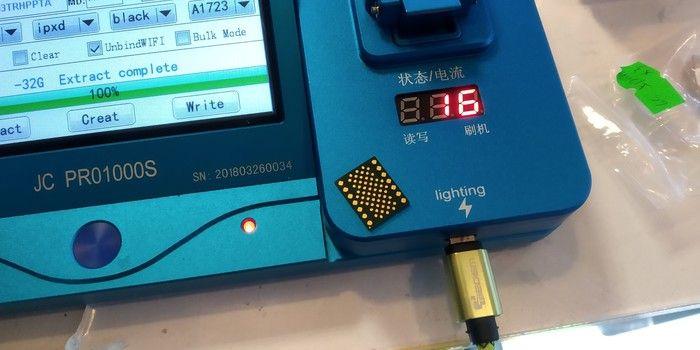

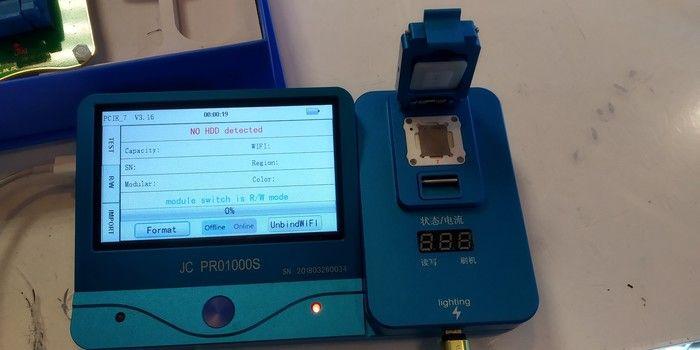

Считывать данные с чипа будем с помощью всеми программатора pro1000s с модулем для PCIe накопителя. Считываем служебную информацию: серийные номера телефона, wifi и bluetooth, а так же калибровки всех датчиков, в том числе и сканера отпечатков пальцев:

программатор pro1000s

программатор pro1000s

А вот собственно новый чип памяти на 512gb:

Перепрошивка дампа памяти

Перепрошивка дампа памяти

реклама

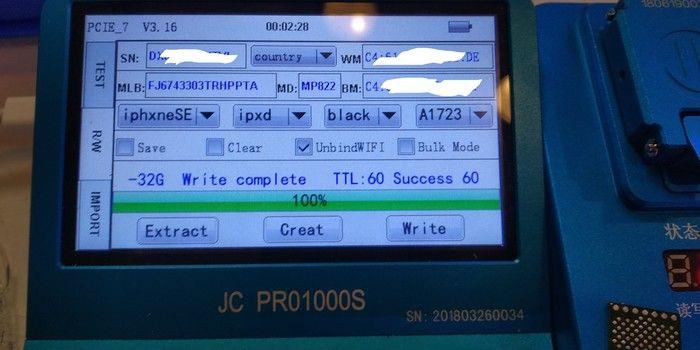

Записываем необходимую информацию. Программатор автоматически перезаписывает все калибровки:

Перепрошивка дампа памяти

Установка нового чипа на 512 Гб

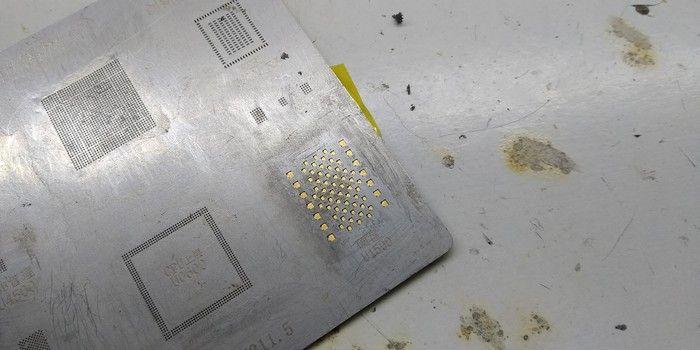

Дальше подготавливаю новую микросхему для установки. Накатываем припой с помощью 3d трафарета с использованием паяльной пасты:

припой с помощью 3d трафарета

припой с помощью 3d трафарета

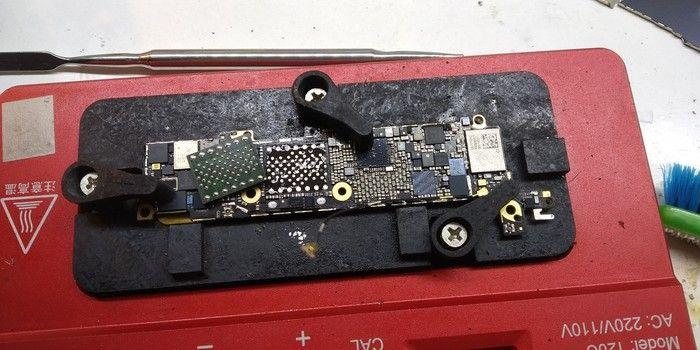

Капля флюса и плата готова к установке:

Установка нового чипа на 512 Гб

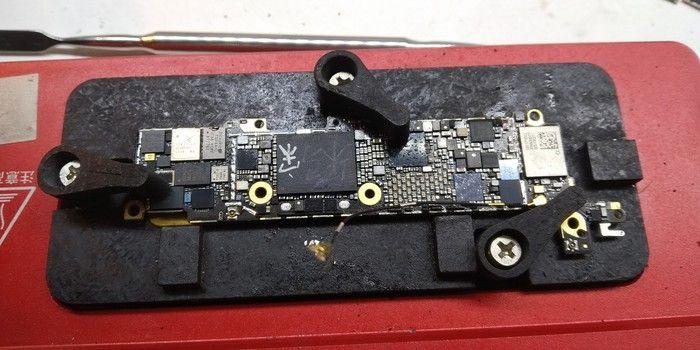

Запаиваем новый чип на место:

запаиваем новый чип

запаиваем новый чип

Плата сразу переходит режим DFU — аварийный режим восстановления.

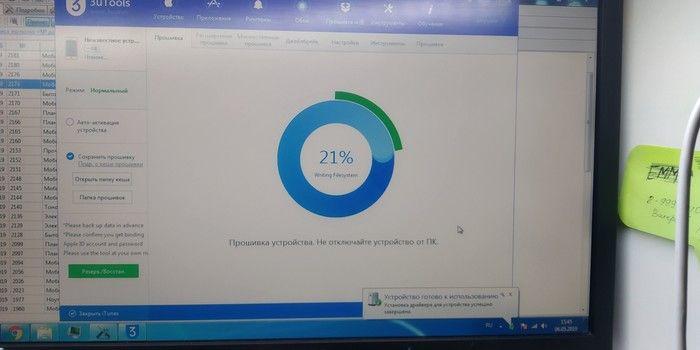

Хорошо. Прошиваем:

Прошиваем

Прошиваем

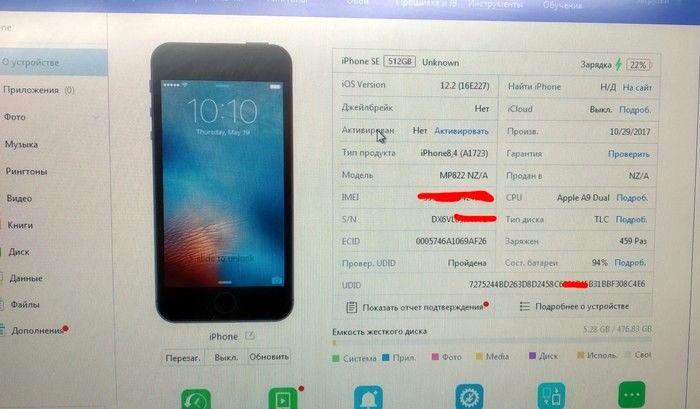

И активируем телефон:

активируем телефон

активируем телефон

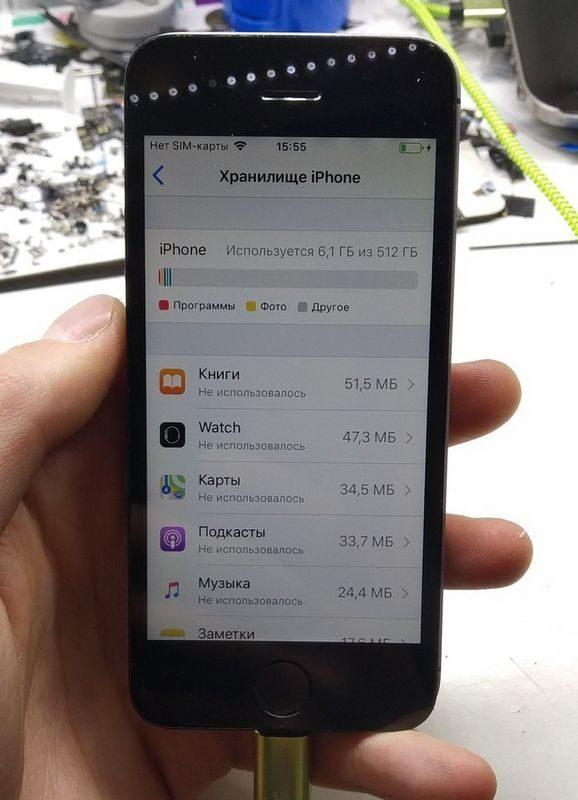

Готово:

512 Гб на iPhone SE добавлены

512 Гб на iPhone SE добавлены

Самый часто задаваемый вопрос: а там точно будет 512gb? Или они мнимые?

Ответ: Нет. Используется весь объём, т.к при прошивке процессор заново переразмечает сектора и мнимых гигабайт там не будет. Только реальный объём.
