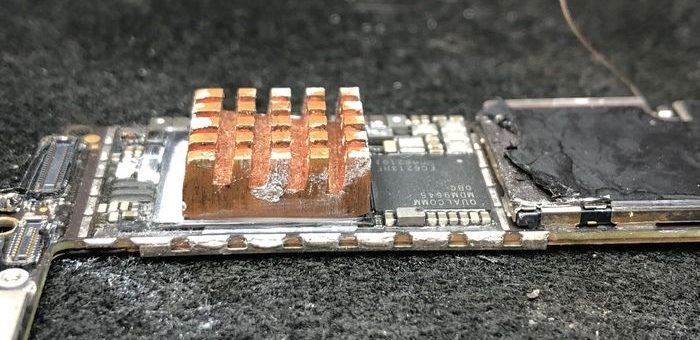

Проблема в iPhone 7, нет сети, нет прошивки модема. При диагностики выяснилось, что одно напряжение из микросхемы не выходит, хотя должно. Будем перекатывать микросхему. И суть в том что процессор находится вплотную к модему, поэтому все как всегда, немного термопасты, радиатор дабы он выжил после этой процедуры.

Алюминиевый скотч и термомоскочт

Алюминиевый скотч и термомоскочт

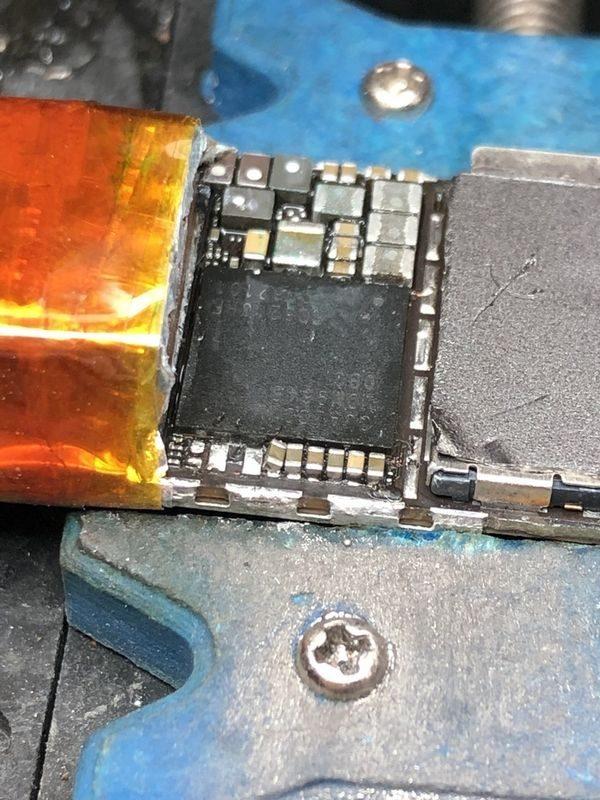

Снимаем весь компаунд вокруг модема.

Снимаем весь компаунд вокруг модема.

Снимаем весь компаунд вокруг модема.

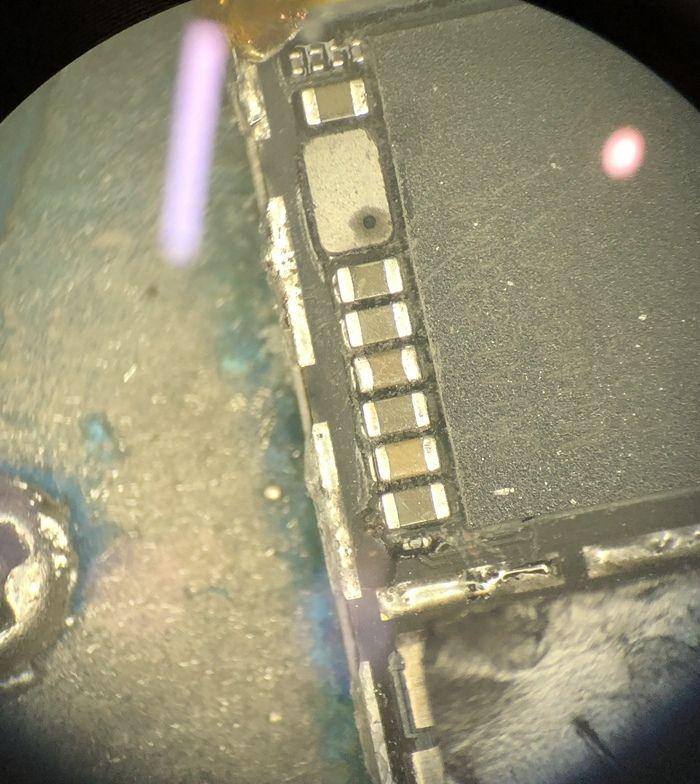

Выставляем на паяльной станции 310 градусов, и пинцетом снимаем катушку и конденсатор рядом с модемом, для того чтоб было удобней залезть лезвием под модем.

iPhone 7 нет сети

Температуру на 325 и 40 секунд ожидания.

iPhone 7 нет сети

Ставим катушку на место и проверяем, не перегрет ли процессор. Все ок!

iPhone 7 нет сети

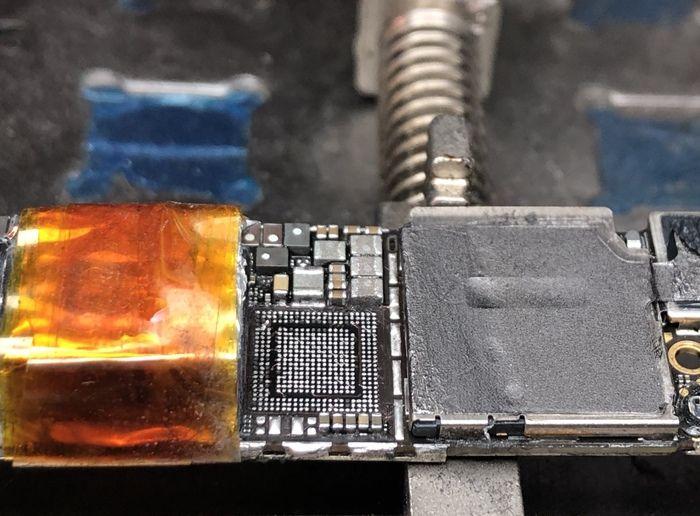

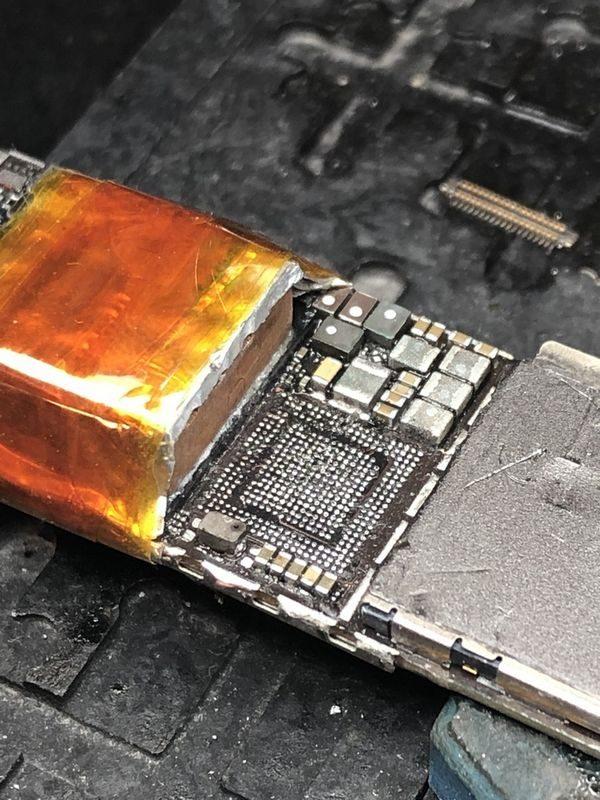

Зачищаем плату от старого припоя, и накатываем микросхему. Ставим микросхему на трафарет и на сухую засыпаем ее шарами 0.20 мм. Затем хорошо наносим вокруг микросхемы флюс.

реклама

iPhone 7 нет сети

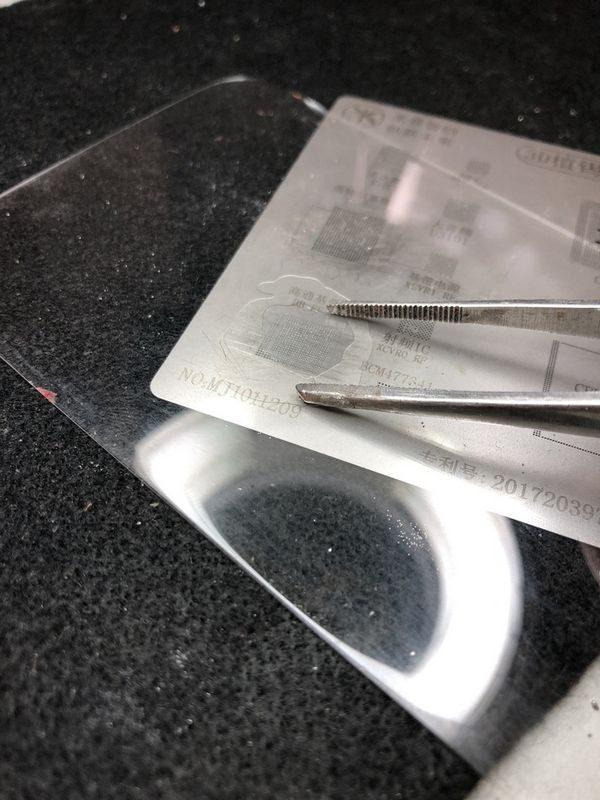

И тут мне в помощь идёт стекло задней части от Samsung s6. Накрываем трафарет стеклом и прижимаю пинцетом.

iPhone 7 нет сети

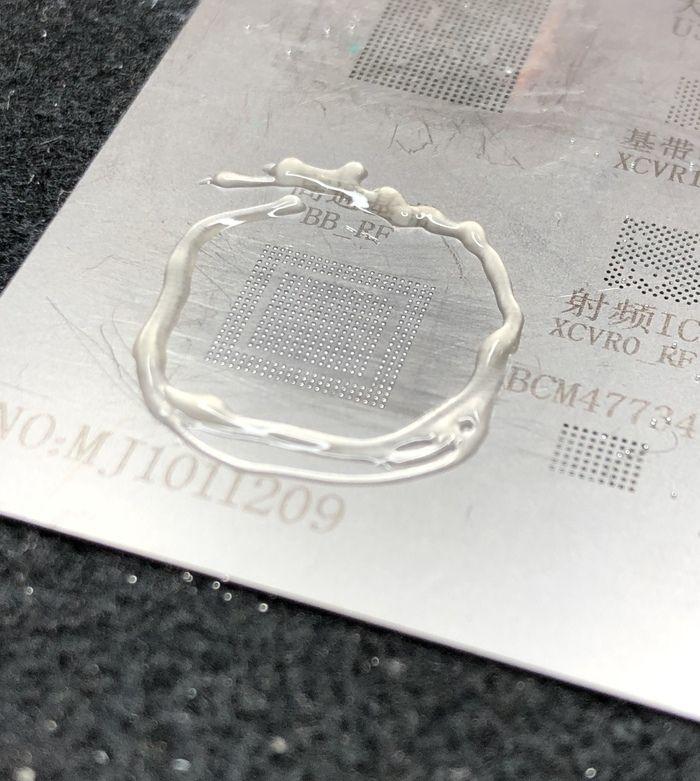

Температура фена на 300 и поток воздуха на 60% и прогреваем.

iPhone 7 нет сети

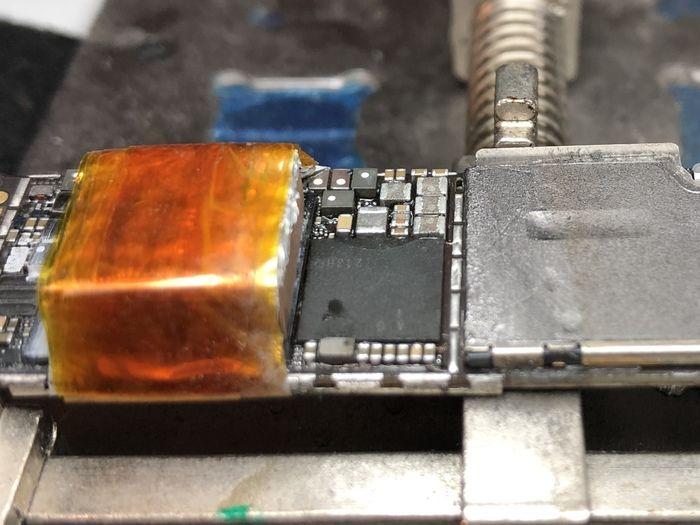

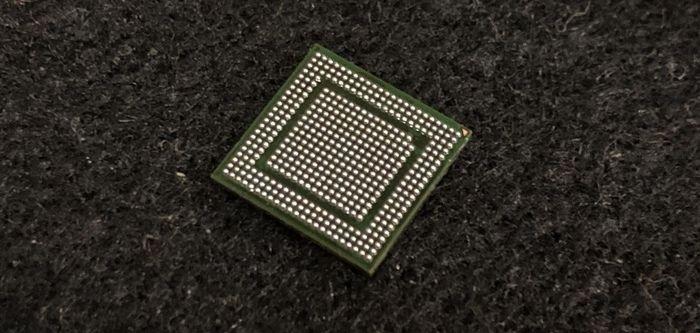

По итогу  все шары стали. Вычищаем флюс и ставим микросхему на место.

Есть один нюанс, некоторые мастера ставят микросхемы без флюса,знаю тех кто пытается  залить всю посадочную площадку и в тоге микросхема уплывает во время нагрева.

Я делаю так, я обильно наношу флюс на ушную палочку и размазываю его на посадочное место.

В итоге микросхема не плывет и достаточно флюсу чтоб припой нормально схватился.

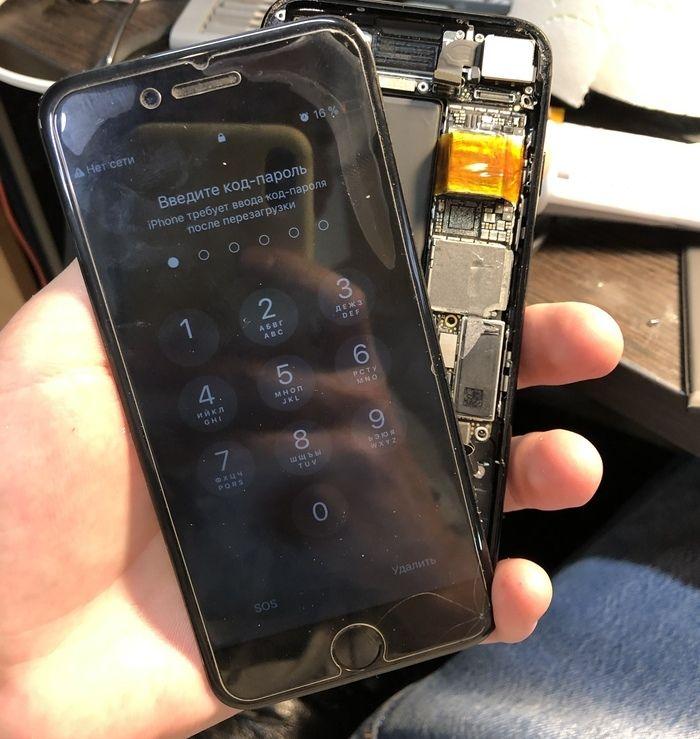

iPhone 7 нет сети

iPhone 7 нет сети
