И так начнём. Принесли в ремонт аппарат с не типичной проблемой: при поднятии трубки, разговор отстаёт на несколько секунд.

Начнем с того, в чем трудно разобраться начинающему — сотовая сеть. Основные принципы работы знают многие, но как эти все сигналы и разносятся, принимаются на плате — это загадка. Перейдем к составляющей сети на плате:

  • Модемный процессор
  • WTR transceiver (преобразователь аналоговых сигналов в цифровую информацию)
  • 2G_PA передатчик сети Е или 2G
  • U_MBPAU_HBPAU_LBPA усилители сигналов на разных частотах
  • U_LASMU_HASM антенные коммутаторы высоких и низких частот
  • U_DIVA такой себе Diversity-модуль или антенный свитч
  • Контроллер питания модема и радио-напряжений

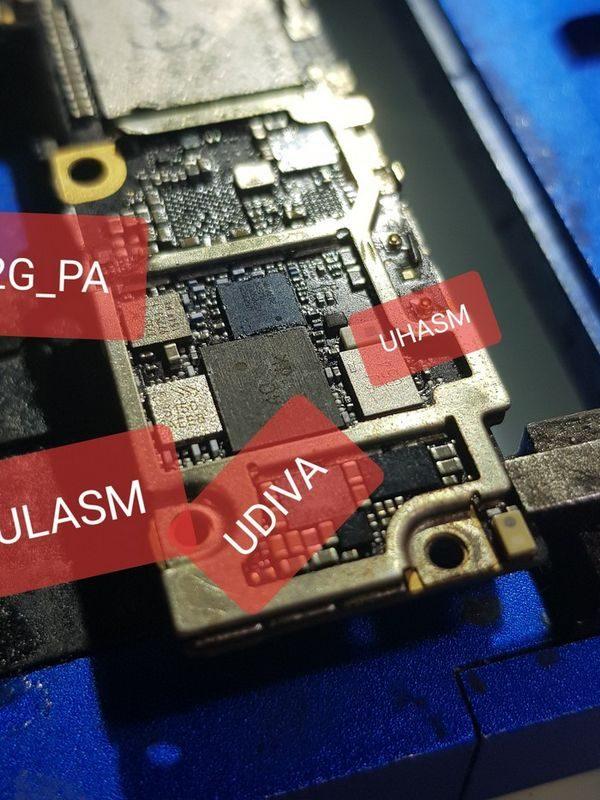

iphone 6s элементы сотовой связи

В нашем случае, задержка разговора — где-то до конца не отрабатывает фильтр. Фильтров на плате 6s несколько.

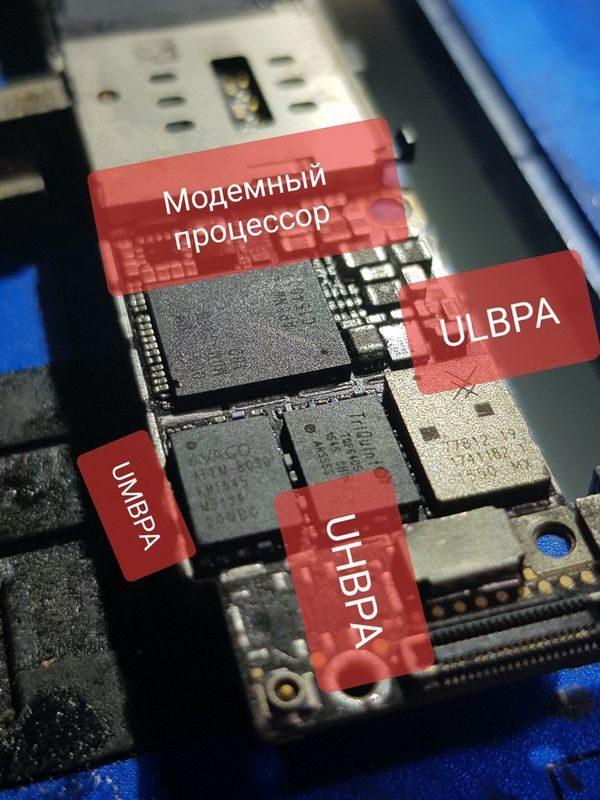

iphone 6s элементы сотовой связи

Немного о том как происходит это все дело.

Когда у Вас звонит телефон, первым получает сигнал низкочастотный усилитель про который скажу позже — это U_VOX_RF.

Далее, через ряд фильтрующих элементов, сигнал приходит на высокочастотные или на низкочастотные коммутаторы ULASM и UHASM. После этого прием сигнала идет в 2G_PAусилитель. Он в свою очередь уже передаёт аналоговый сигнал в WTR (WideBand Transceiver), который преобразовывается в нем в цифровой и передаётся уже на модемный процессор.

реклама

Далее модемный процессор уже передаёт готовый сигнал (ваш голос) по шинам i2c в процессор. Или же если вы говорите по громкой связи то еще и в усилитель звука.

Все вышеперечисленные элементы радио модуля общаются между собой по RFE шине. Проблема в задержке разговора заключается именно в RFE шине. Любой другой симптом является не проблемой RFE шины. Если бы у нас разговор прерывался, искажался, пропадал совсем то это свидетельствует об отсутствии или сбоях самого приёма или передачи сигнала. В нашем случае разговор идеален но с задержкой, т.е. проблема в связи между самой самих фильтров. Начнём с того кто первым принимает сигнал. Это U_VOX_RF (Diversity recieve low-noise amplifier module).

Разнорежимный низкочастотный приёмный модуль если быть прям конкретным. Вот он у нас принимает сигнал первым. Попробуем его заменить.

Diversity recieve low-noise amplifier module

Diversity recieve low-noise amplifier module

Diversity recieve low-noise amplifier module

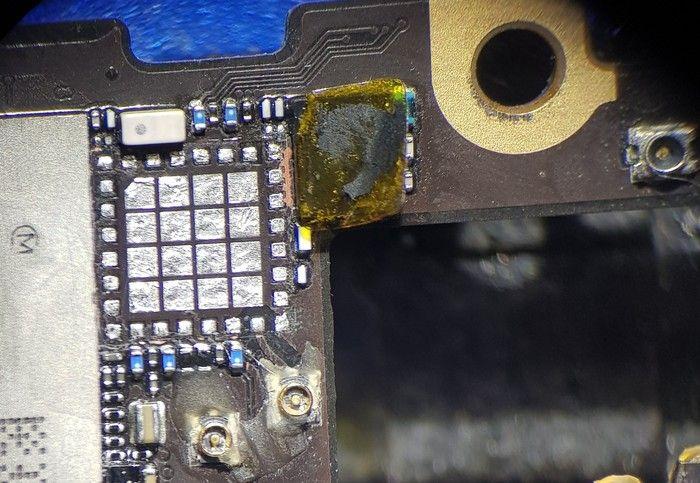

И наблюдаем, что маска сдернута. А значит — телефон падал и у нашего модуля нет нормального контакта с платой.

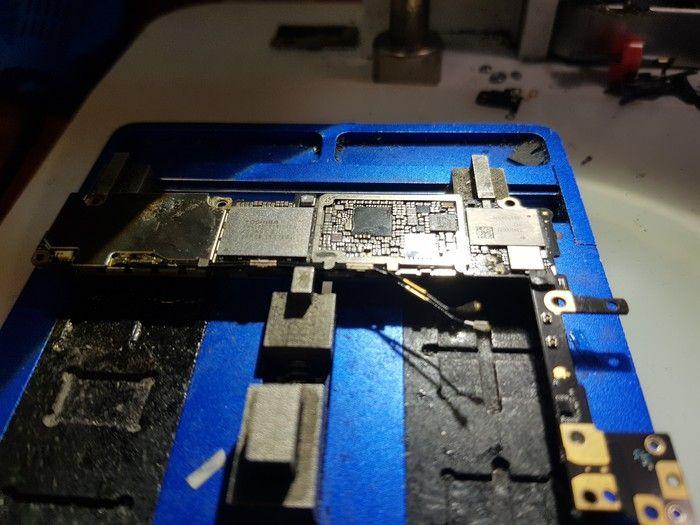

iPhone 6s: разговор отстаёт на пару секунд

После замены этого элемента задержка при разговоре ушла.

Данная статья не столько техническая, она больше познавательная для обычных людей.
