iPhone 10: выключение на зарядке

реклама

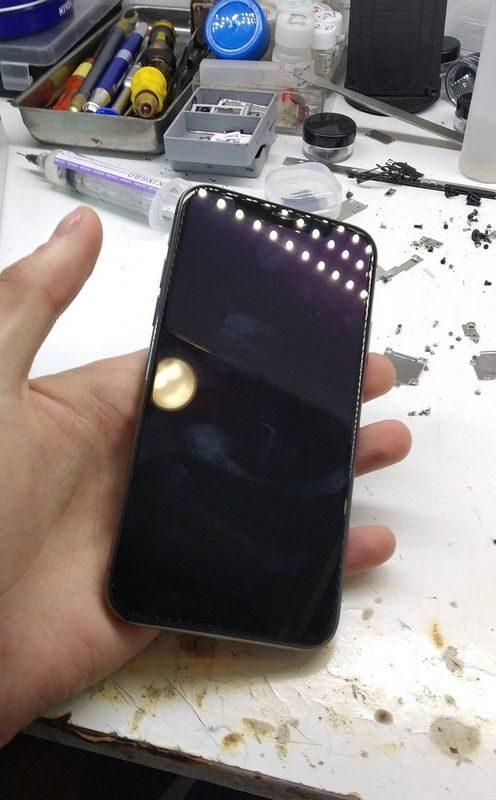

На ремонте Apple iPhone 10 с давно известной проблемой — выключился на зарядке. На самом деле в ремонте сейчас 3 таких телефона с одной проблемой. Один уже готов. Пришёл черед и другому. Собственно вот кирпич за 30к:

iphone 10

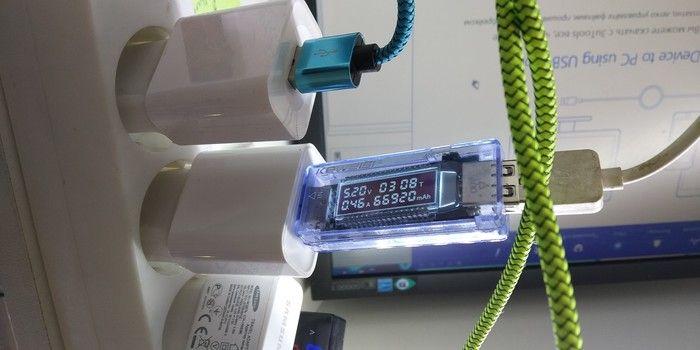

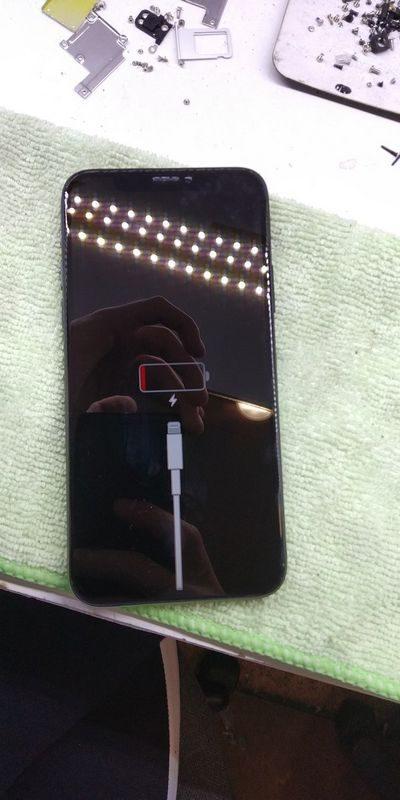

Ставим его на зарядку:

зарядка iphone 10

Заряжается, но в 2 раза медленнее чем обычно. Подождем немножко.

В итоге выявил несколько проблем без разборки:

  1. Как только загорается яблоко, то телефон перестаёт брать заряд ну и сразу вырубается от недостаточно заряженного аккумулятора.
  2. Телефон, немного набрав заряд, в выключенном состоянии сам нажимает кнопку включения и периодически загорается экран с требованием зарядить аппарат:

зарядка iphone 10

Ну тут всё просто. Кнопка включения возможно вышла из строя и сама нажимается, отсюда может быть и проблемы с выключением при запуске телефона.

Но! Заряжаться он так не должен. Необходим 1 ампер при зарядке, а тут всего половина.

Тут несколько вариантов ремонта:

  1. Разобрать и почистить кнопку.
  2. Заменить контроллер заряда.
  3. Мелочи вроде замены аккумулятора и прочих шлейфов.

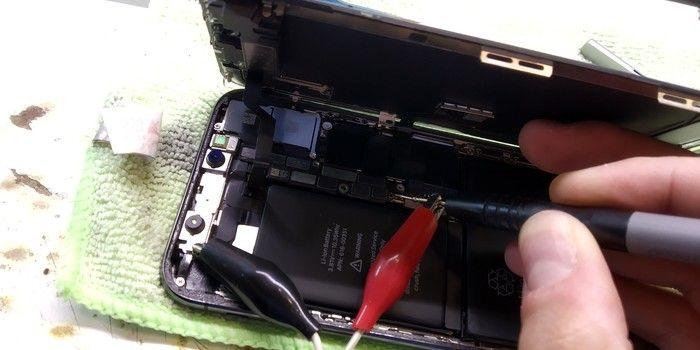

Для начала положим на нижний подогрев на 20 секунд для размягчения водоотталкивающего двустороннего скотча между корпусом и дисплеем. Вскрываем присоской дисплей, отворачиваем его на правый бок и подключаем к блоку питания:

зарядка iphone 10

Потребление в выключенном состоянии 15 миллиампер, а должно быть 0.

В первичной цепи питания, что то где-то коротит. Задача: найти эти 15 миллиампер.

Однако зная симптомы телефона, примерно предполагаем виновника — u3300 (tigris charger), он же контроллер заряда.

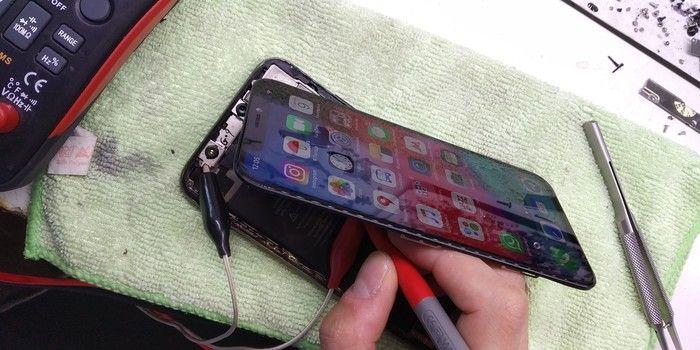

Но при подсоединении питания телефон самопроизвольно включается, хотя кнопку включения не нажимали, и работает от блока питания как ни в чём не бывало. Не перезагружается и даже кнопка прекрасно работает:

диагностика iphone 10

Отключаем шлейф кнопки — всё равно запускается при подаче питания.

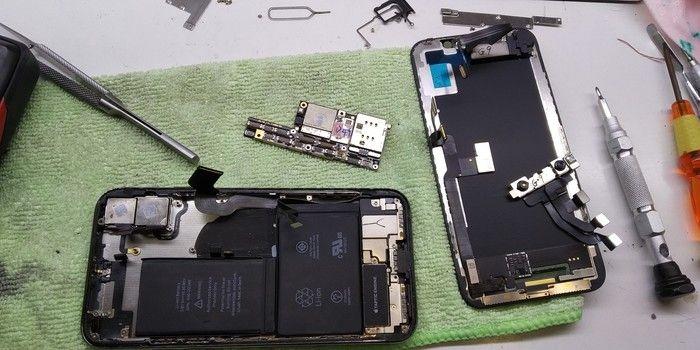

Отключаем все шлейфа и вытаскиваем плату:

диагностика iphone 10

Опять подаем на голую плату питание и она снова запускается…

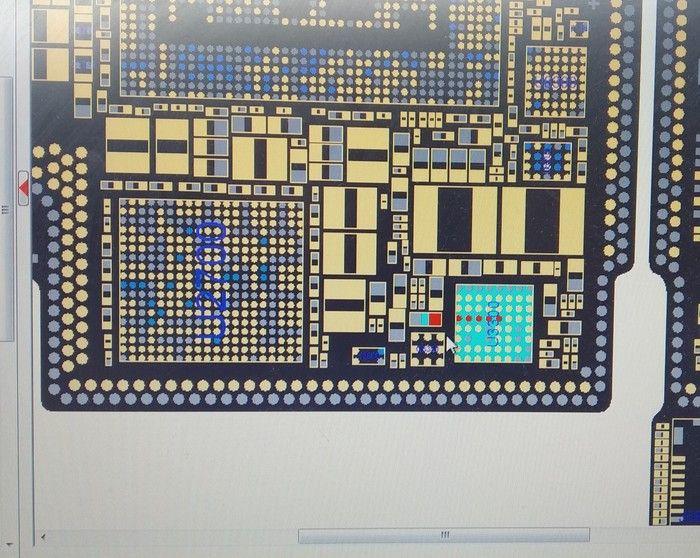

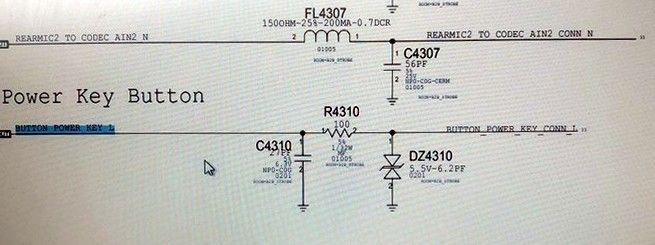

Почитаю схемы для него:

схема кнопки iphone 10

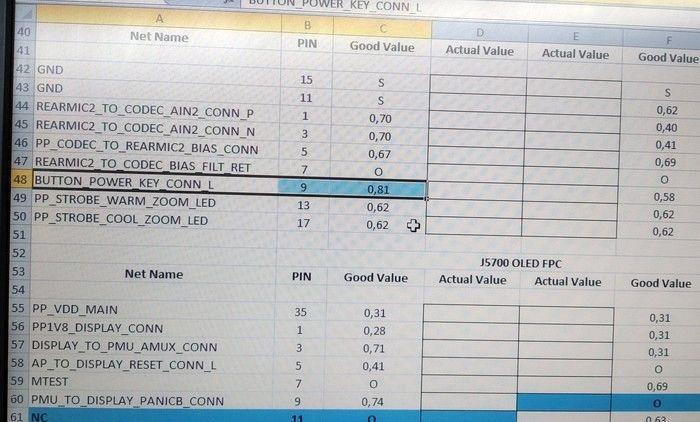

Да тут и ломаться нечему, но на всякий случай проверим сопротивления согласно карте сопротивлений в режиме диодной прозвонки:

карта сопротивлений

карта сопротивлений

0.81 — тут так же.

Что же такое кнопка включения в большинстве электронных устройств? У нас это кнопка запуска основного контроллера, который впоследствии запускает всю периферию.

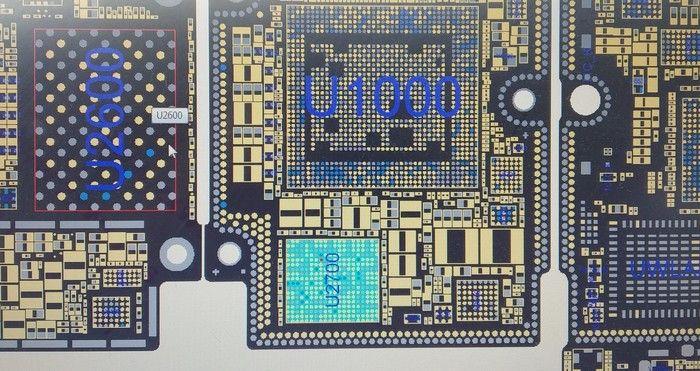

Взглянем снова в схемы:

схема iphone 10

Больше она никуда не идёт. Только в основной контроллер, который так же участвует в зарядке. Нет, не так. Не участвует, а контролирует микросхему контроллера заряда и отключает его, когда это необходимо. Карты складываются:

Не исправна кнопка включения, и зарядка следовательно не заряжает.

реклама

Вот и вся диагностика.

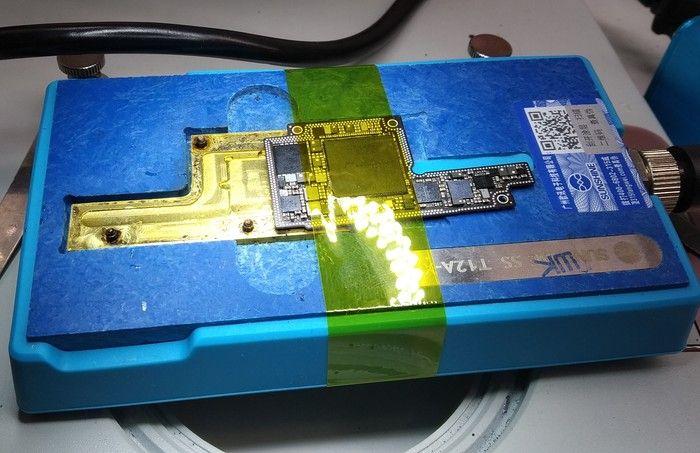

Плату закидываем на нижний подогрев:

нижний подогрев

нижний подогрев

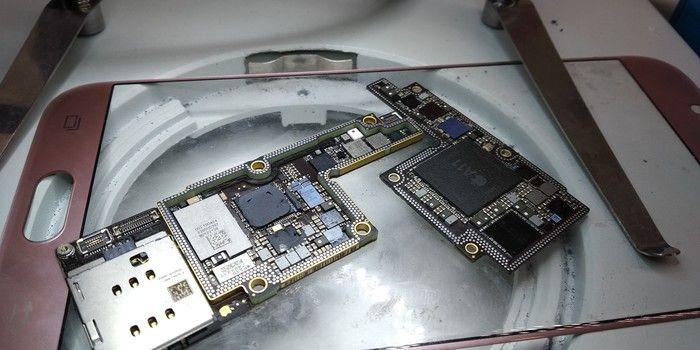

Распаиваем плату пополам и зачищаем остатки припоя с рамки и верхней платы по кругу:

разборка iphone 10

разборка iphone 10

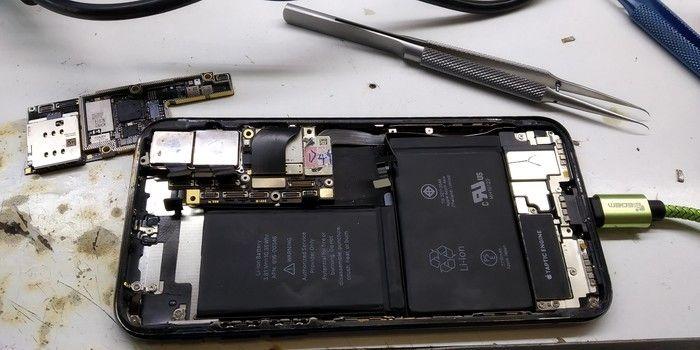

И тут пришла в голову мысля запустить телефон без нижней платы:

разборка iphone 10

Подкинув к блоку питания и плата перестала сама запускаться. Но потребление в выключенном состоянии 15мА не пропало.

Проблема с кнопкой решается реболлом рамки.

Кстати плата нормально запускается, но без изображения, так как часть питания и синхронизация идут по двум шлейфам от верхней платы к нижней и потом уже ко второму шлейфу дисплея. Такие дела.

Телефон всё так же не заряжается во включенном состоянии.

Смотрим опять на схему первичной цепи питания:

схема первичной цепи питания iphone 10

схема первичной цепи питания iphone 10

С разъёма аккумулятора дороги идут прямо в контроллер заряда. Будем менять tigris.

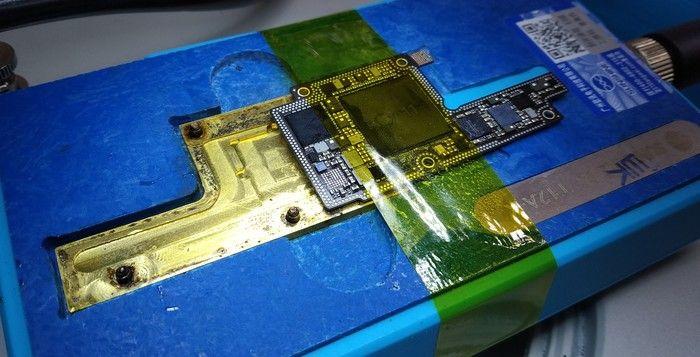

Включаем подогрев:

нижний подогрев

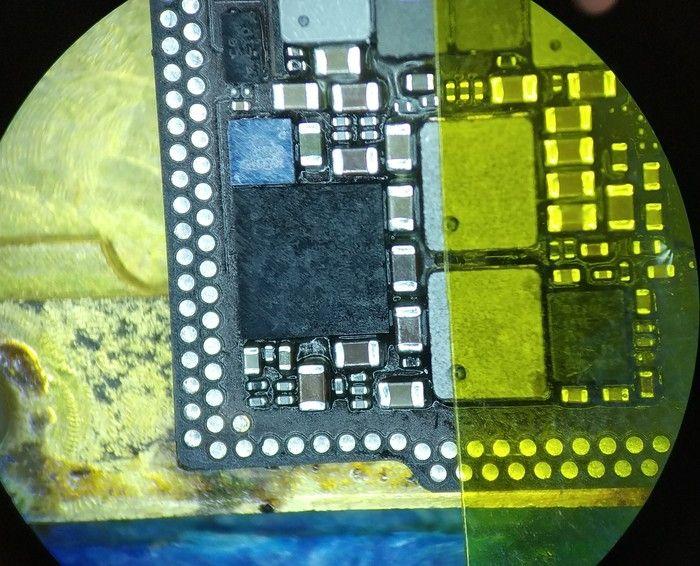

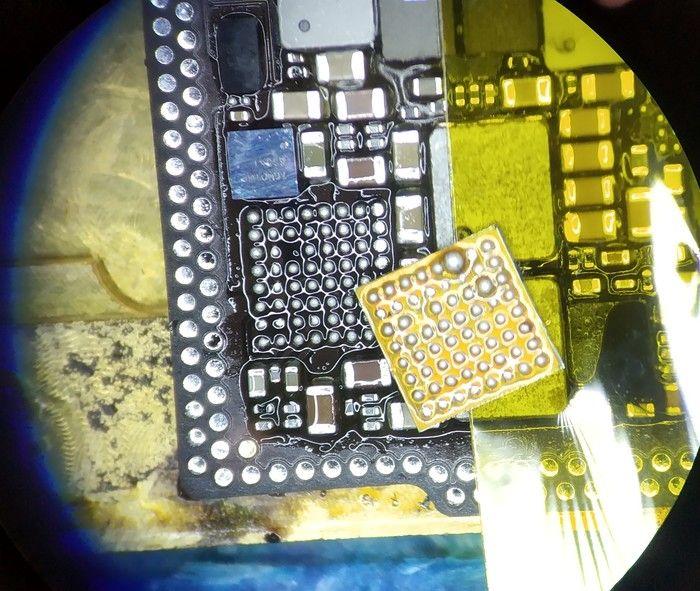

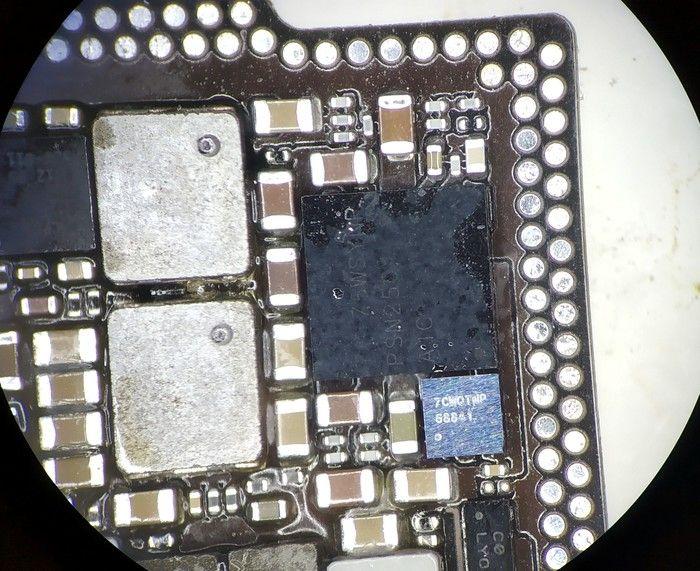

Вот сам контроллер заряда:

контроллер заряда

контроллер заряда

Подогреваем плату 120 градусами, а феном снимаем микросхему на 240:

контроллер заряда

Зачищаем оплёткой лишний припой:

контроллер заряда

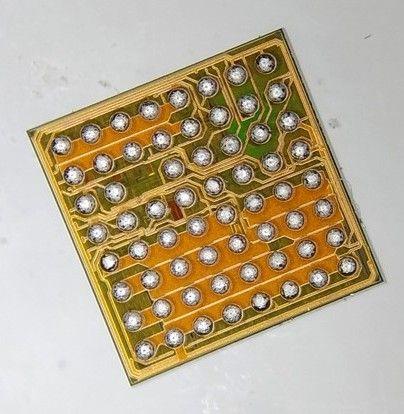

Подготовим новый чип, предварительно сняв тугоплавкий заводской припой и ошарив своим среднетемпературным:

чип контроллера заряда

чип контроллера заряда

Дальше всё просто: без нижнего подогрева при температуре фена 260 градусов сажаем это дело на место:

контроллер заряда

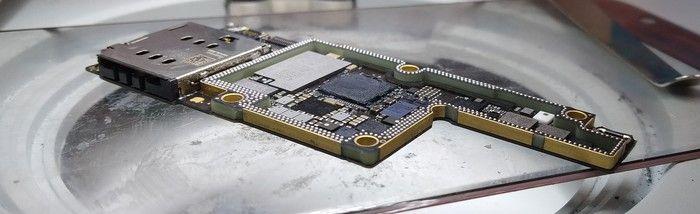

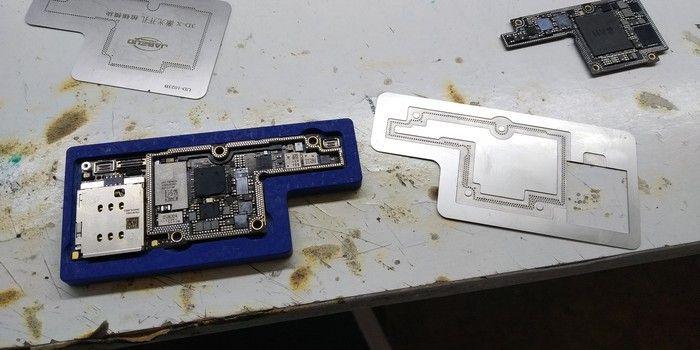

Следом подготавливаем раму для накатывания шаров припоя:

рамка iphone 10

И ошариваем её низкотемпературным сплавом:

рамка iphone 10

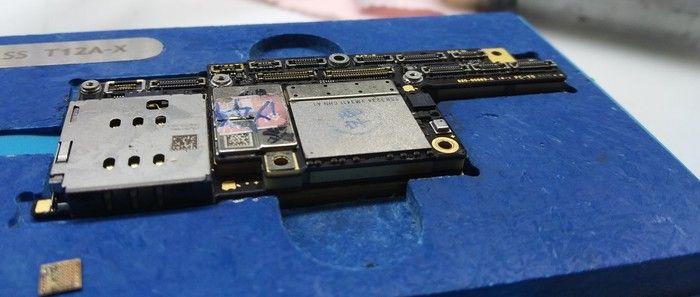

Ну и сажаем верх платы исключительно при участии нижнего подогрева:

рамка iphone 10

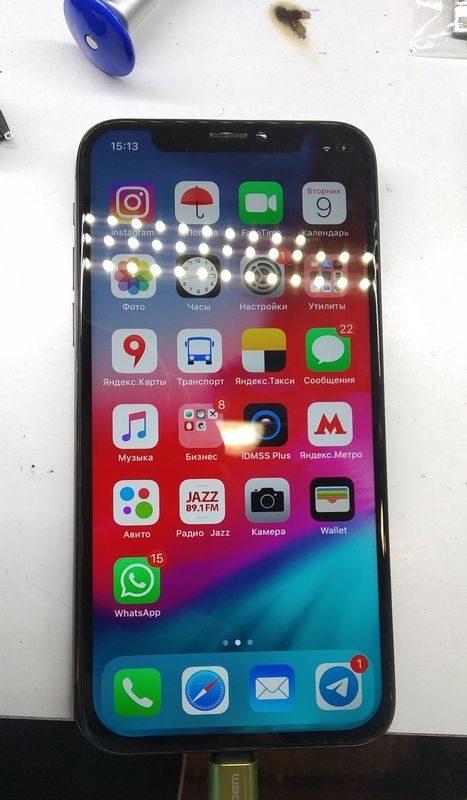

Далее собираем в корпус и запускаем. Потребление из полностью севшего телефона стабильное и контроллер поднимает аккумулятор из глубокого разряда. Все проблемы решены:

iphone 10

Попутно проверяем всю периферию с последующей скучной процедурой сборки телефона.
