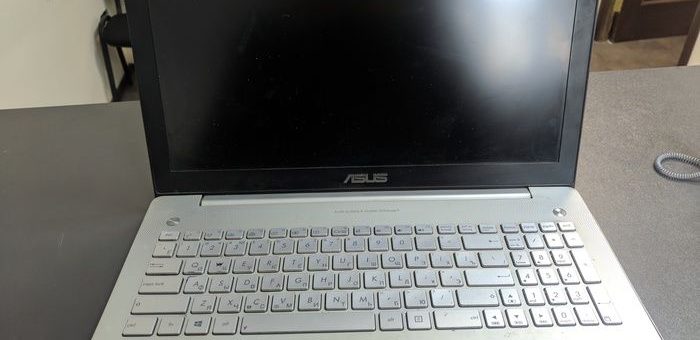

Итак, попал в ремонт довольно игровой ноутбук от фирмы Asus, модель n550jv с процессором i7-4700HQ и дискретной графикой gtx 850m. Основная жалоба, как раз в отсутствии этой самой gtx850m. Ноутбук загружается, но работает только на встроенной графике.

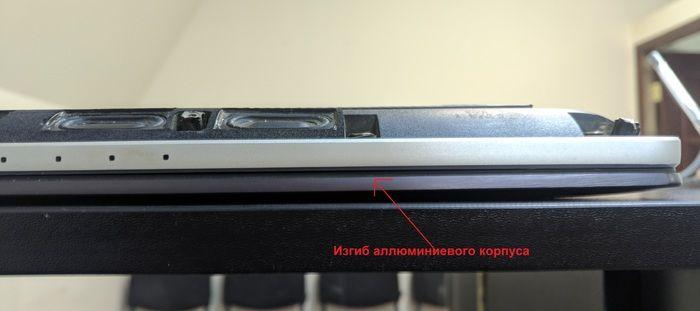

Со слов владельца: «ноутбук ударили, возможно проходили дарксоулс или в танках арта сваншотила«, в общем ноутбук проиграл, что явно видно, даже внешне по изгибу корпуса, который выполнен из алюминия и довольно жесткий.

изгибу алюминиевого корпуса после удара

изгибу алюминиевого корпуса после удара

Ну что ж, разбираем наш проигравший ноутбук и попробуем вернуть его к игровой жизни.

Ремонт ноутбука Asus n550jv

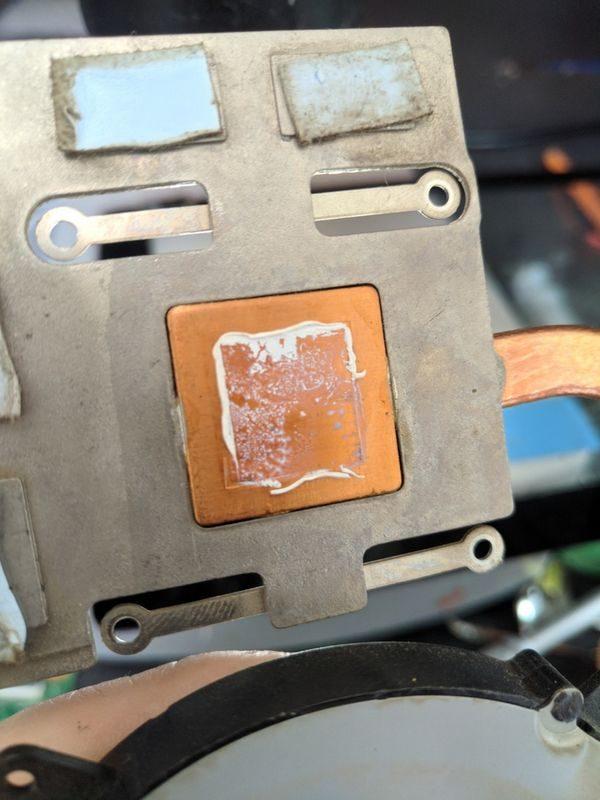

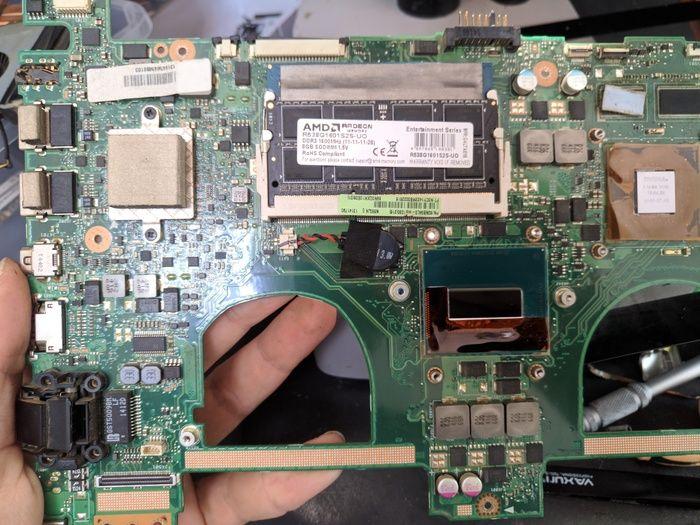

Внутри нас встречает пара прокуренных кулеров и АМДешая оперативная память, неизвестно как затесавшаяся в это сине\зеленое царство. Снимаем систему охлаждения.

засохшая КПТ-8

засохшая КПТ-8

Видим изрядно подсохшую пасту, очень похожую на КПТ-8. Сразу ее вычищаем с охлаждения салфеткой. Вот и сама плата отдельно, уже отчищенная.

Ремонт ноутбука Asus n550jv

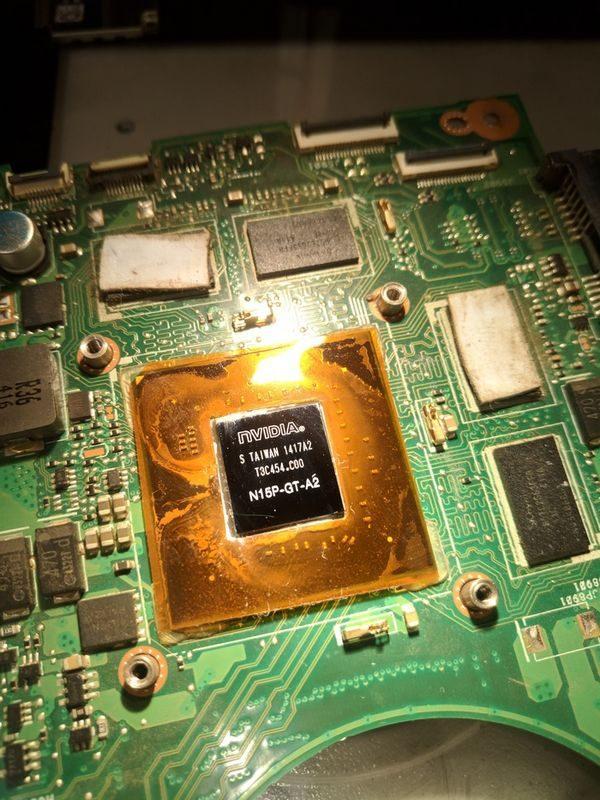

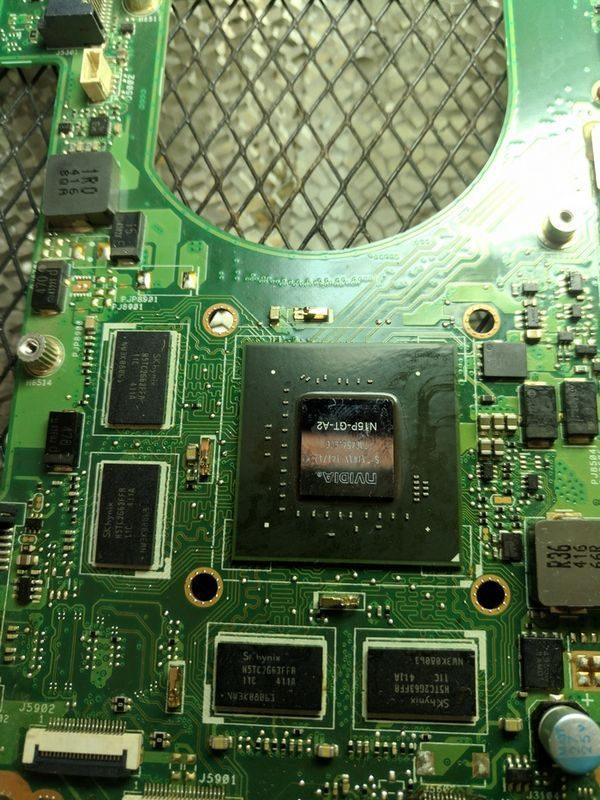

Первым делом, смотрим на процессор, ибо это самая дорогая микросхема в ноубуке, однако ничего криминального не обнаруживается, поэтому переходим к видеочипу:

видеочип

видеочип

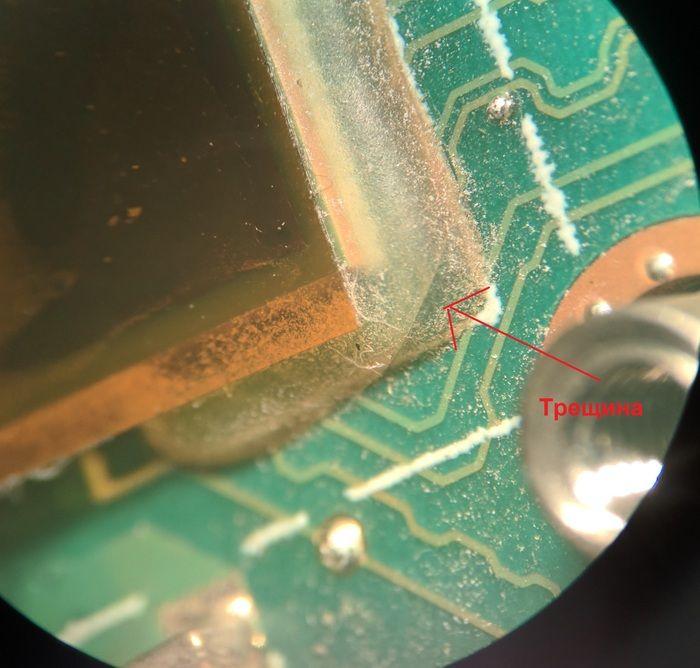

И на нем повреждения уже очевидны, сам кристалл не пострадал, но подложка явно отходила от платы, что видно по трещинам на компаунде.

Ремонт ноутбука Asus n550jv

В общем, дело ясное, снимаем оперативную память, батарейку биоса, все наклейки, которые могут оплавиться и ставим материнскую плату на нижний подогрев. Как только материнская плата подогреется и клей размягчится, снимаем обратку для крепления охлаждения видеочипа, и снимаем размягчившийся кампауд по углам.

Ремонт ноутбука Asus n550jv

Включаем паяльную станцию и снимаем видеочип

реклама

Ремонт ноутбука Asus n550jv

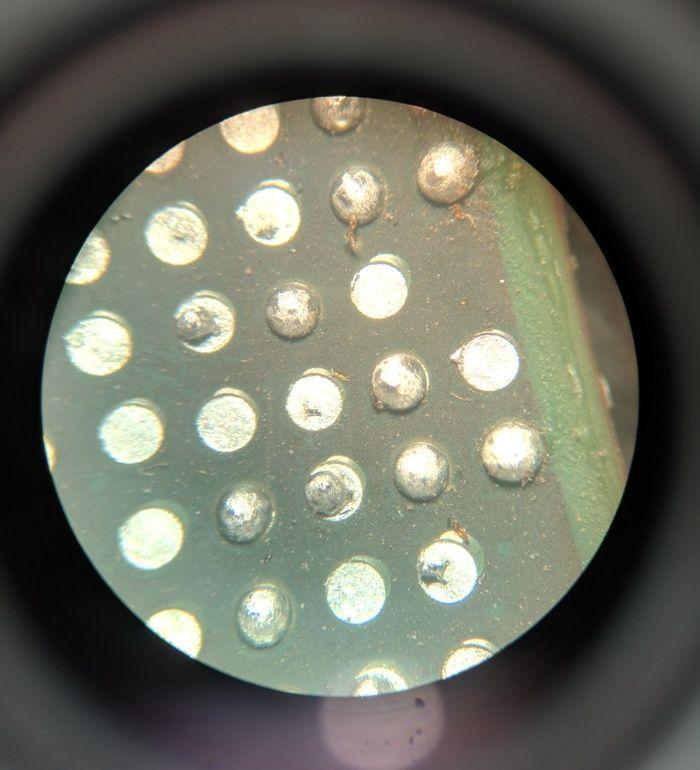

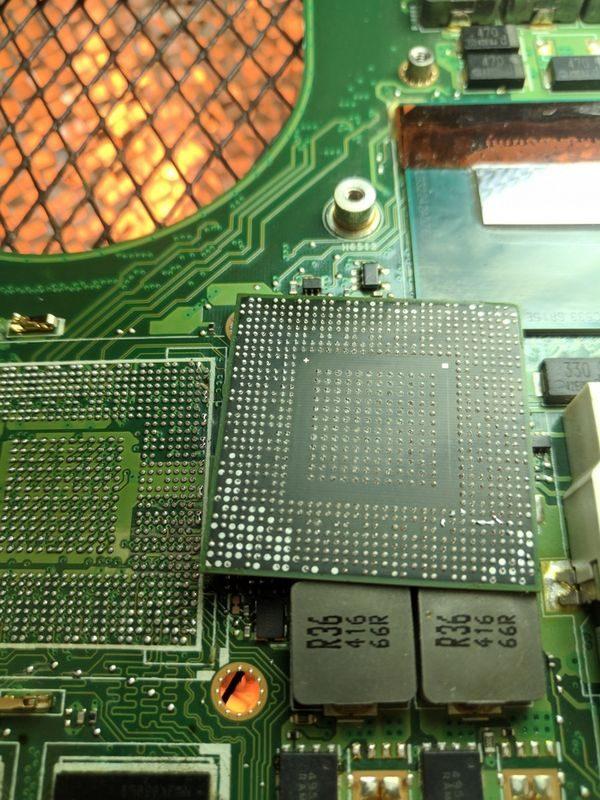

По углам, сразу видно большое количество сухих пятаков. Чуть ближе:

сухие пятаки по углам видеочипа

сухие пятаки по углам видеочипа

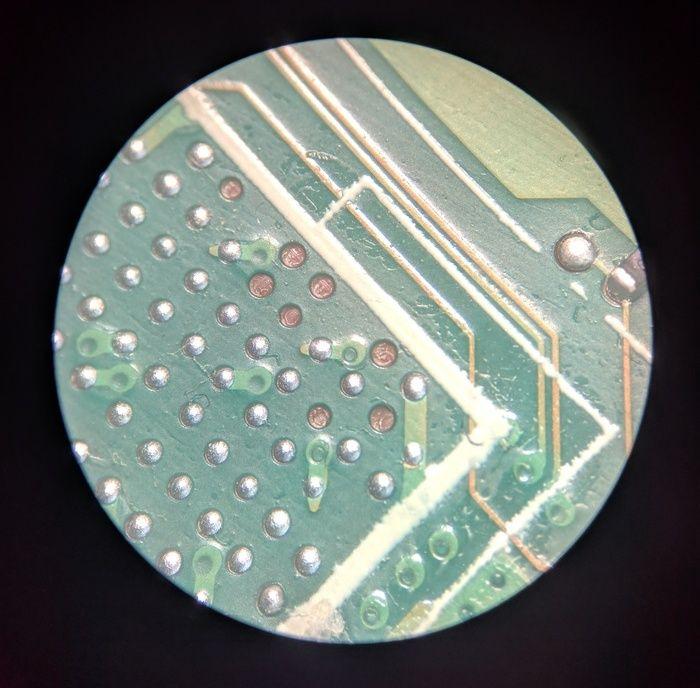

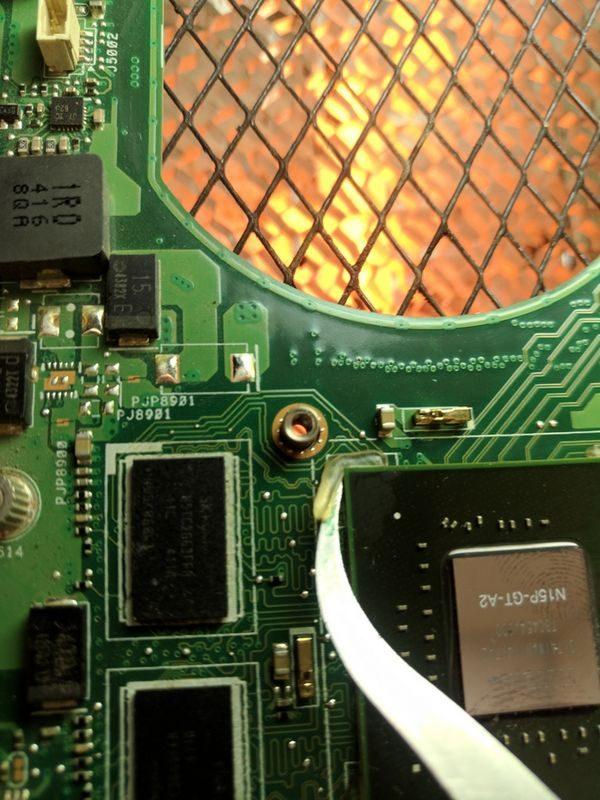

На плате, так же оторвалось несколько пятаков пустышек (используются просто как крепление) — без низ можно обойтись.

оторванные пятаки-пустышки

оторванные пятаки-пустышки

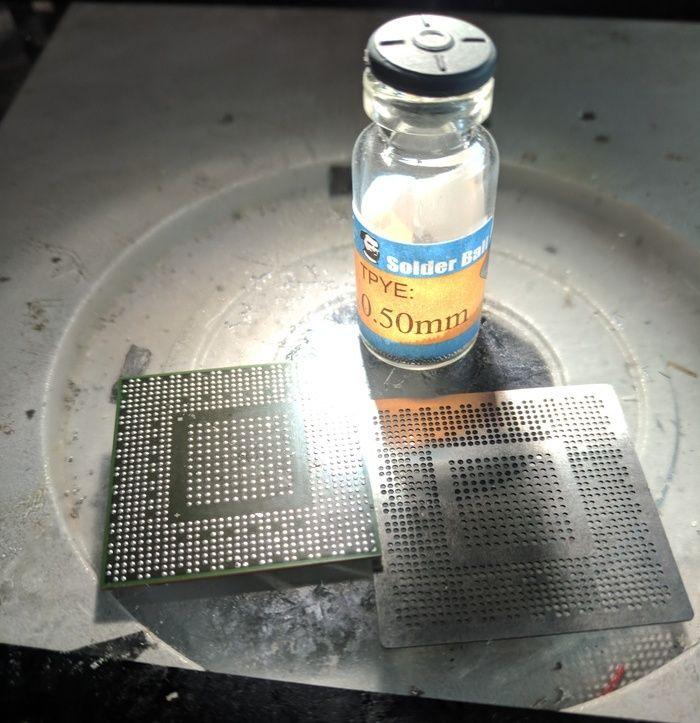

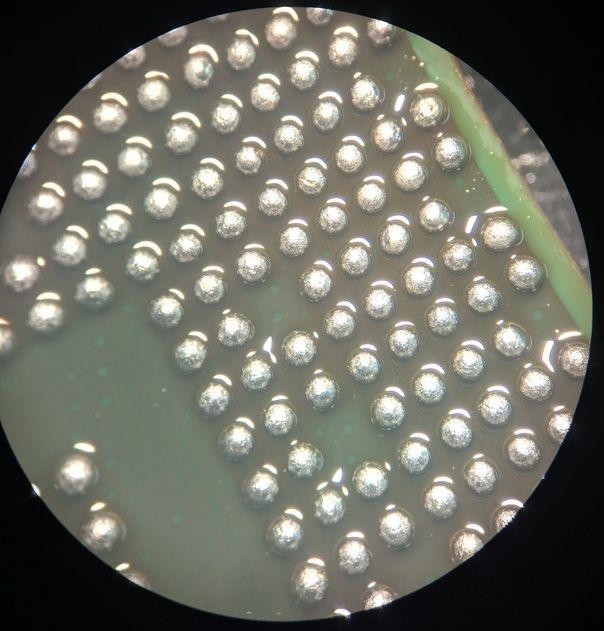

Залуживаем все сухие пятаки паяльником, попутно убирая лишний припой от оставшихся шаров. Берем все необходимое: трафарет, шарики 0.5 мм и сам видеочип.

Трафарет, шарики 0.5 мм и сам чип

Трафарет, шарики 0.5 мм и сам видеочип

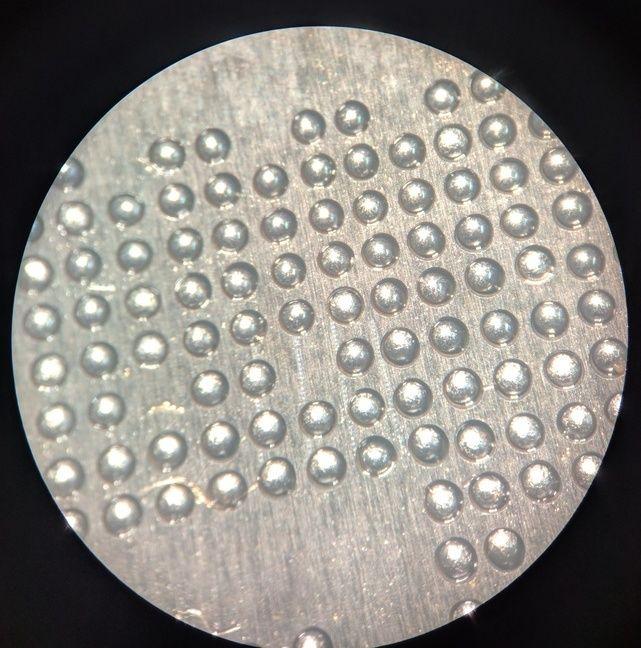

Смазываем чип по всей поверхности флюсом, что бы шарики лучше прилипали и паялись. И совмещаем его с трафаретом.

Засыпаем шарики. Какая то часть садится в отверстия самостоятельно, другие приходится поправлять. Прогреваем шарики до плавления, теперь все ровненько.

Ремонт ноутбука Asus n550jv

Ну и уже без трафарета.

Ремонт ноутбука Asus n550jv

Запаиваем чип на место, попутно пропаивая с флюсом всю видеопамять, дабы исключить микротрещины под ней, хотя сами банки памяти намного меньше видеочипа и скорее всего не отвалились.

Ремонт ноутбука Asus n550jv

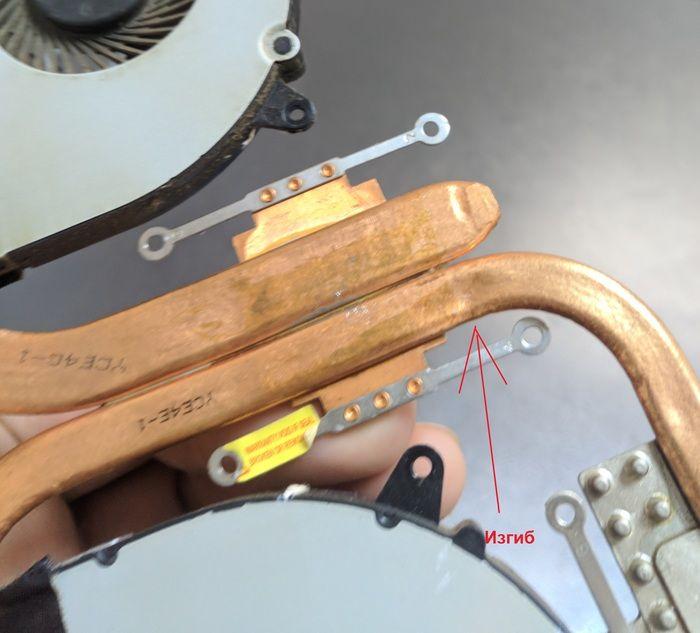

Домываем весь флюс, мажем термопасту  и сажаем систему охлаждения… Но не все так просто! Система охлаждения тоже гнутая. Основной изгиб в этом месте:

Погнутая система охлаждения

Погнутая система охлаждения

Выгибать термотрубки дело неблагодарное, есть сразу несколько опасностей:

  1. Трубка из меди может легко лопнуть.
  2. Стенки трубки могут сомкнуться и тогда нарушится циркуляция охлаждающей жидкости внутри.

Однако найти другое охлаждение под этот ноутбук далеко не просто, а потому затаив дыхание аккуратно выгибаем трубку пока не получаем удовлетворительный результат.

Теперь то уже, точно все собираем, что бы проверить и вуаля, наш ноутбук вновь стал игровым ноутбуком. Тестируем ноутбук фурмарком — с температурой все нормально, запускаем пару игрушек — артефактов нет. Вперед к новым победам!
