Вот снова в ремонт попадает довольно популярная модель ASUS N550JV. Первоначальные симптомы говорили о слетевшем БИОСе, ибо завис в нем и более не захотел включаться. Предыдущий сервис в заключении выдал, что неисправен почему то, ШИМ (неизвестно правда какой), заказали ее и ждали некоторое время. ШИМ пришла, но якобы замена не помогла. В итоге выдали ноутбук без ремонта. Теперь он у нас.

asus n550jv

asus n550jv

Фото не много, так не думали, что будет интересно — банально прошить флешку БИОСа, но увы оказалось не все так просто.

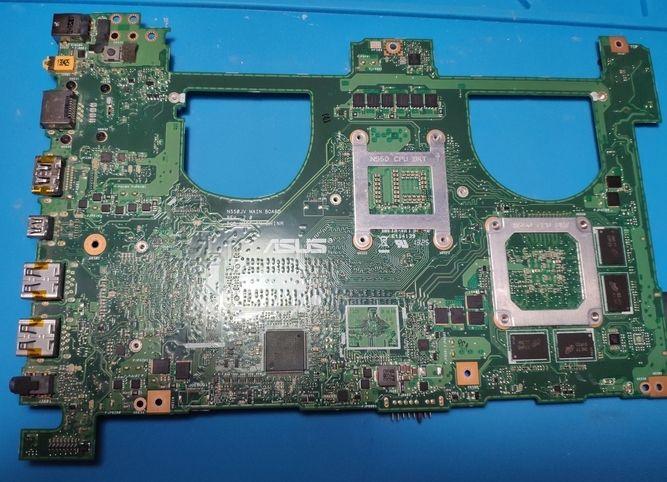

Итак перед нами ноутбук под названием ASUS N550JV. Core i7 четвертого поколения, матрица 1920х1080 и видео NVIDIA GeForce GT 750M. Расчехляем отвертку, разбираем и начинаем визуальный осмотр.

ASUS N550JV

ASUS N550JV

Долгие поиски ШИМа, который менял СЦ не привели к положительному результату. Чем больше осматривали плату, тем сильнее мои волосы становились дыбом. Теперь по порядку.

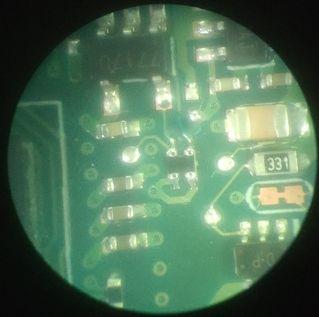

Находим на плате микросхему БИОСа. Осматриваем обвязку. Та-а-ак. Снимали флеш-память феном, сдули резистор… Хорошо, бывает.

ASUS N550JV

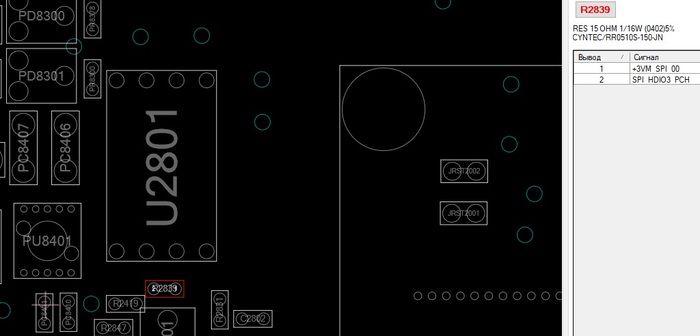

Смотрим boardview.

ASUS N550JV

Резистор на 15 Ом, находим в донорах и запаиваем. Считываем флешку, находим область DMI в HEX редакторе и видим, что записан дамп от чужого аппарата. Серийный номер аппарата не совпадает, серийный номер Windows 8 скомпрометирован (т.е. тоже чужой). Шили дамп и не заморочились переносом серийников.

Осматриваем дальше плату.

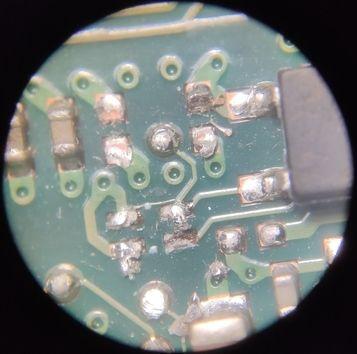

ASUS N550JV

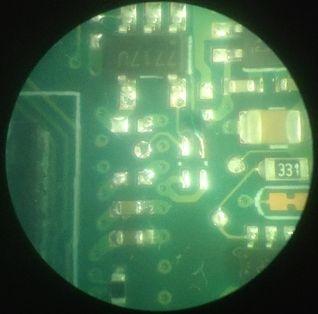

Видим, что снесены элементы, порвана контактная площадка. С натяжкой – быва-а-а-ет. Может день не задался…

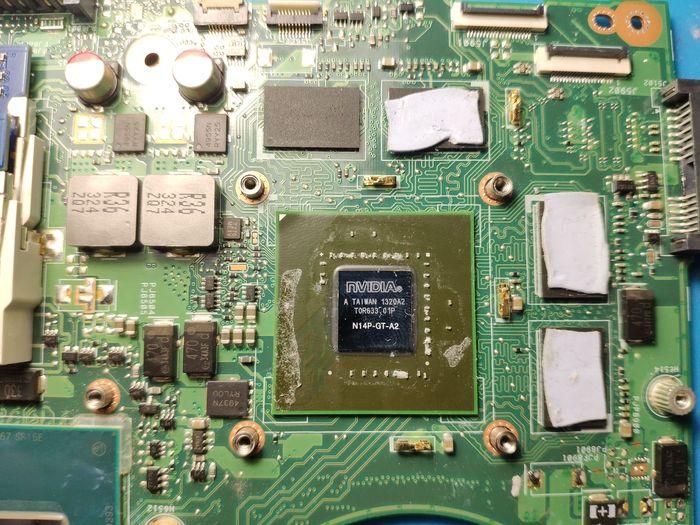

Теперь переходим к главному. Напоминаю, что ноутбук сдавали в СЦ на перепрошивку БИОС. Смотрим фото видеочипа

вокруг видеочипа компаунд отсутствует

вокруг видеочипа компаунд отсутствует

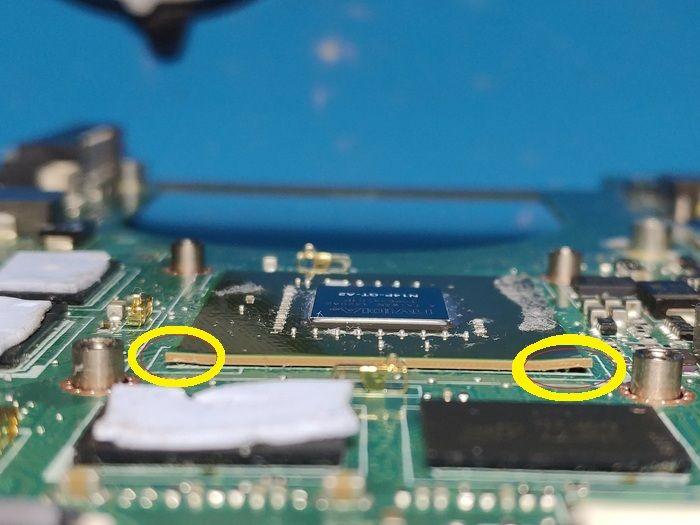

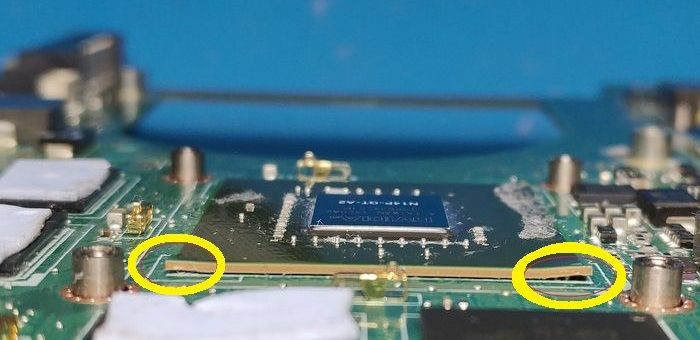

Вроде все хорошо с ним, следов прогрева нет, текстолит имеет нормальный цвет, сколов кристалла нет. Более внимательные заметят, что компаунд отсутствует – это сигнал. Еще более внимательные увидят ситуацию посерьезней. Другой ракурс.

ASUS N550JV

Вы реально отверткой видеочип хотели снять?

Похоже его просто хотели снять отверткой.

Вы думаете, что хуже уже не будет? Да, я также ошибался, как и Вы. А теперь «наберите побольше воздуха».

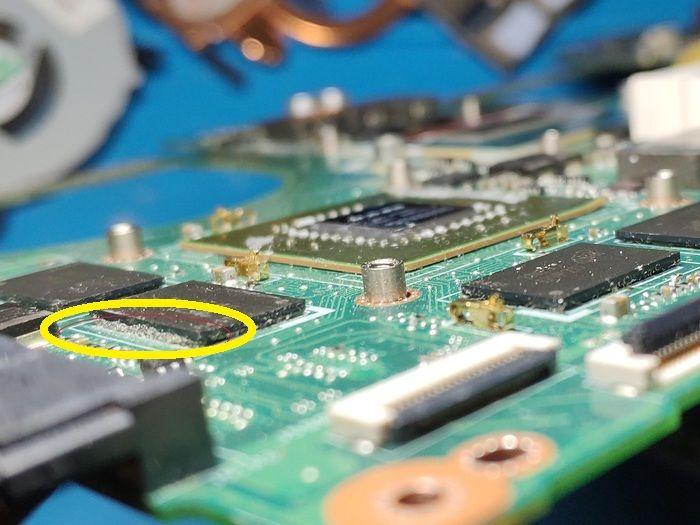

видеопамять оторвана от платы и приклеена на суперклей

видеопамять оторвана от платы и приклеена на суперклей

Микросхема видеопамяти оторвана от платы и приклеена на суперклей. Здорово, да?

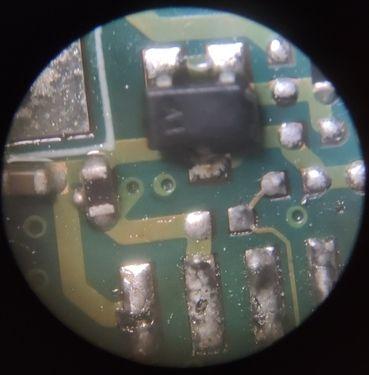

Начинаем частично восстанавливать материнскую плату. Начнем со снесенных элементов. Залуживаем поврежденные контакты, восстанавливаем поврежденную контактную площадку.

Заливаем UV лаком наш проводочек

Заливаем UV лаком наш проводочек

С доноров припаиваем отсутствующие элементы.

ASUS N550JV

По итогу получаем результат.

ASUS N550JV

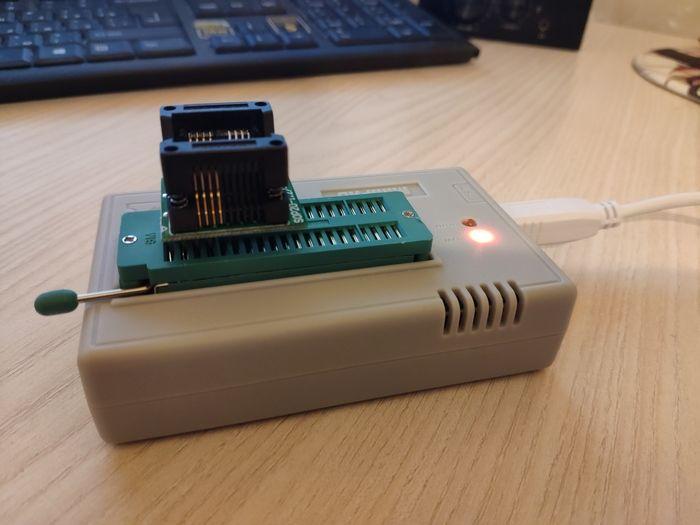

Красиво, и в меру аккуратно. Прошивка БИОСа инженерным дампом на программаторе MiniPro TL866A

Прошивка БИОСа инженерным дампом на программаторе MiniPro Tl866A

Прошивка БИОСа инженерным дампом на программаторе MiniPro Tl866A

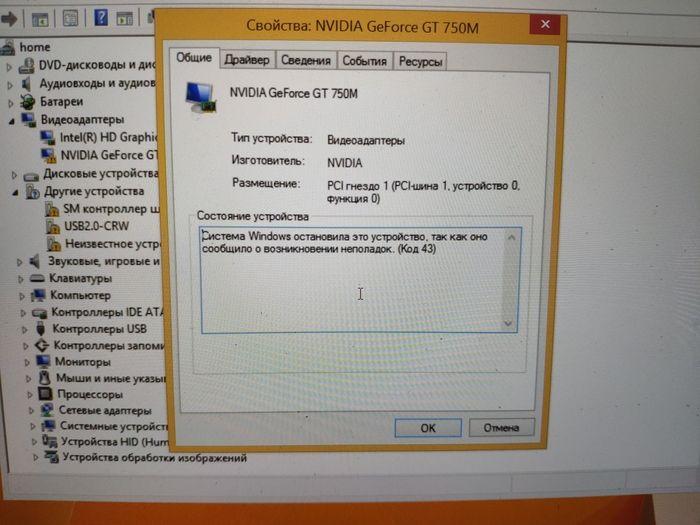

Попытаемся запустить аппарат. Старт есть, заставка есть. Устанавливаем на тестовый HDD c Windows 8, затем устанавливаем с официального сайта. Получаем ожидаемый бонус «код 43» на устройстве «видеокарта».

ASUS N550JV

«код 43» на устройстве «видеокарта»

Этого следовало ожидать после всех издевательств над платой и в частности видеокарты.

Было предложено 2 варианта:

  1. Попытка восстановления платы, с покупкой и заменой видеочипа, восстановлением контактов под ним, снятие микросхемы памяти, замена ее и восстановление текстолита под ней. Зная последствия «суперклея», вероятность положительного исхода маловероятна.
  2. Отключить дискретную видеокарту на аппаратном уровне.

Чтобы уложиться в адекватный бюджет, был выбран вариант – перевести плату в UMA (отключение дискретной видеокарты).

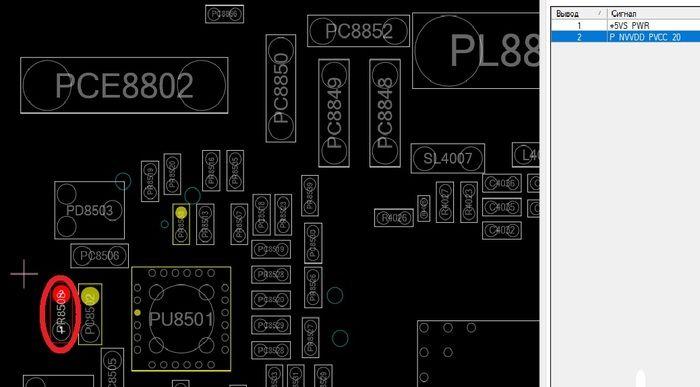

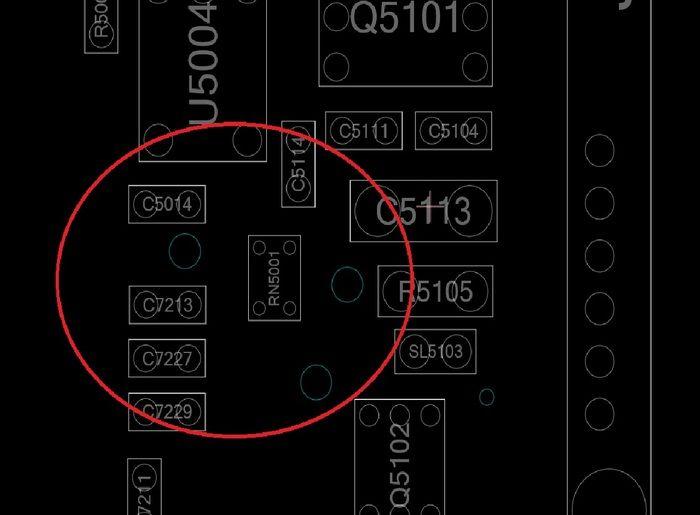

Открываем снова Boardview, находим ШИМ управления питанием видеокарты. Нам необходимо снять питание с этого ШИМ.

ASUS N550JV

Питание приходит на 21-ю ножку через резистор PR8503. Выпаиваем этот резистор. На данной версии платы такое решение позволительно, поэтому загружаемся снова.

ASUS N550JV

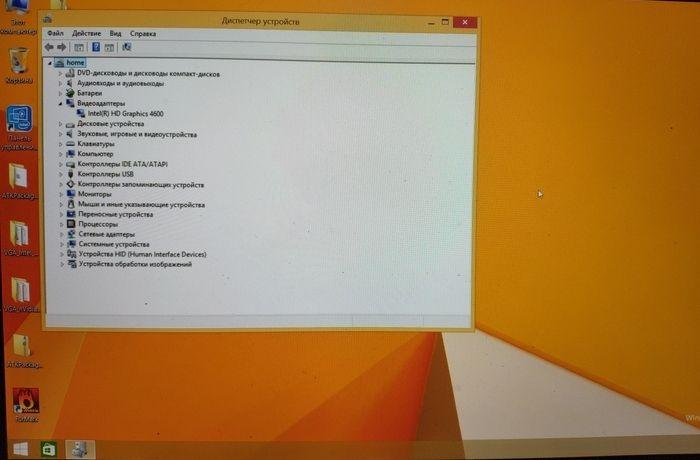

Дискретная видеокарта отсутствует, в наличии только интегрированная Intel, что нам и требовалось. Далее гоняем ноутбук в тестовых ПО, стресс тесты. Все ок, радуемся!

Вот такое сегодня будет повествование. Зашел ноутбук в СЦ полуживым – вышел «инвалид». Как их найти хороший сервисный центр? Только методом проб и ошибок, через знакомых. Не верьте рекламе, ибо у всех методы диагностики и ремонта разные, но данный случай вышел за рамки разумного.
